Produktbeschreibung: OLED-Display monochrome Grafik 0,96 '' 128x64px - I2C / SPI - Adafruit 326
Miniatur -OLED-Display mit einer Auflösung von 128 x 64 und einer Diagonale von 0,96 Zoll . Es wird mit einer Spannung von 3,3 V versorgt. Es arbeitet mit Spannungen von 3,3 V und 5 V und kommuniziert über den SPI- oder I2C-Bus. Das Gerät zeichnet sich durch einen hohen Kontrast aus, jeder der weißen Pixel wird separat über die Steuerung geschaltet und erstrahlt in einem eigenen Licht.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel Der Hersteller hat ein Benutzerhandbuch und eine Bibliothek für Arduino vorbereitet. Im Adafruit-System finden Sie auch ein Beispiel für die Verbindung mit einem Raspberry Pi . |

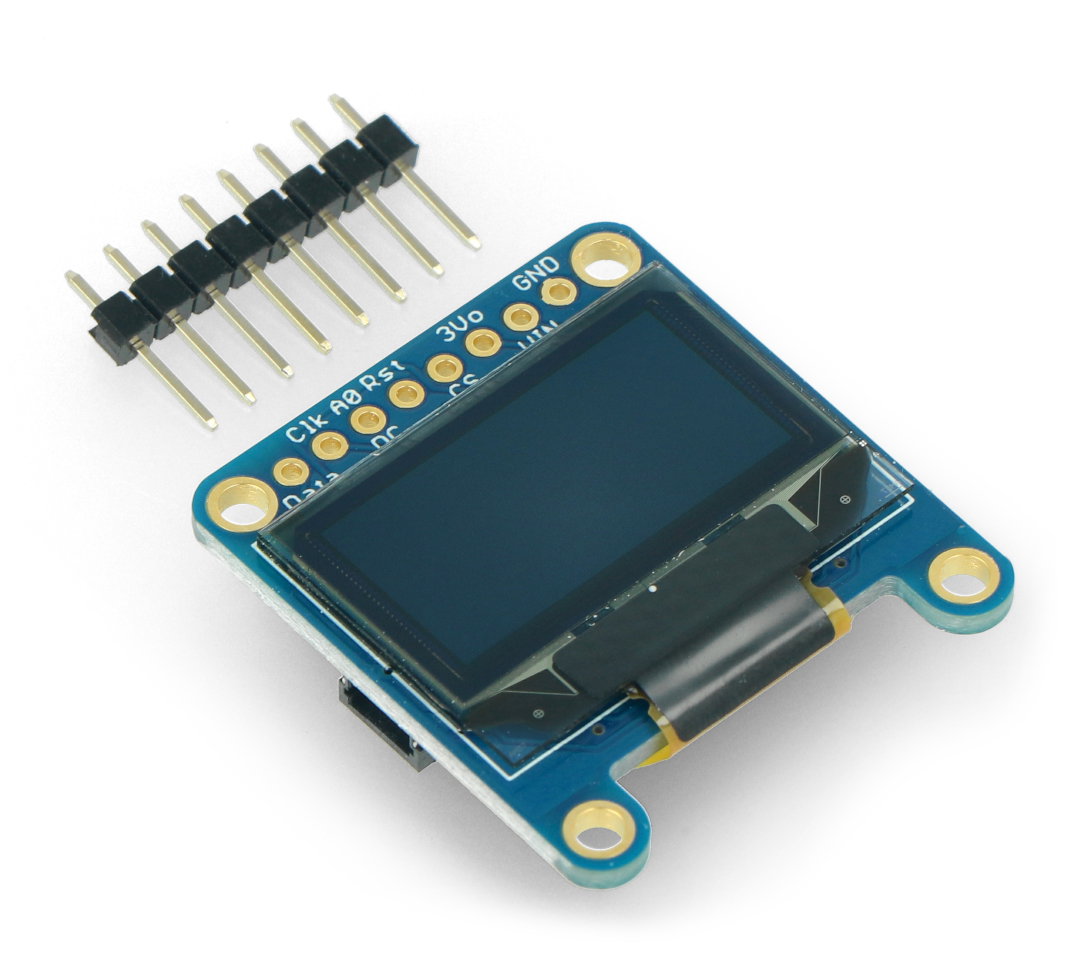

OLED-Display, monochrome Grafik 0,96 '' 128x64px - I2C / SPI - Adafruit 326.

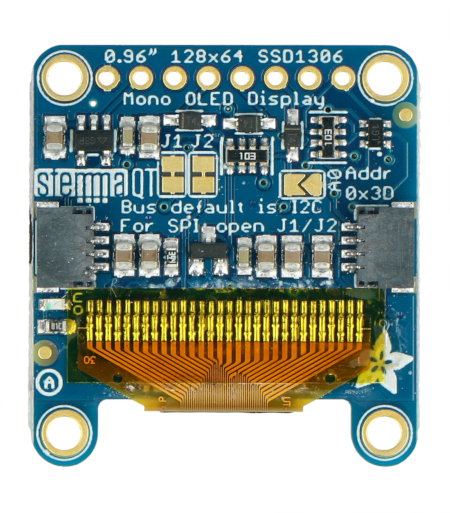

OLED-Display, monochrome Grafik 0,96 '' 128x64px - I2C / SPI - Adafruit 326.
Spezifikation des monochromen OLED-Grafikdisplays
- Versorgungsspannung: 3,0 V bis 5,0 V
- Kommunikation: I2C oder SPI
- I2C-Busadresse: wählbar: 0x3C- 0x3D
- Anschlüsse: Löcher für Goldpin-Anschlüsse - 2,54 mm Raster (im Lieferumfang enthalten)
- Fliesengröße: 29,2 x 26,7 mm
- Gewicht: 4,5 g
Verbindung
Das Display kann mit einer Spannung im Bereich von 3,0 V bis 5,0 V versorgt werden. Die Datenleitungen arbeiten mit einer Spannung von 3,3 V bis 5,0 V. Sie können den I2C- oder SPI-Bus für die Kommunikation wählen.
Um I2C zu starten, schließen Sie die Jumper SJ1, SJ2 auf der Rückseite der Platine kurz. Der SPI-Bus läuft standardmäßig. Eine genaue Beschreibung des Anschlusses finden Sie auf der Website des Herstellers .
Beschreibung der Pinbelegung
| Stift | Beschreibung |
|---|---|
| Masse | Die Masse des Systems. |
| 3.3Vo | Der Ausgang des Spannungsreglers 3,3 V. |
| Fahrgestellnummer | Versorgungsspannung von 3 V bis 5 V. |
| DATUM | Die Datenleitung des SDA I2C-Busses. Die Datenleitung des SPI-Busses. |
| CLK | Die Taktleitung des SCL-I2C-Busses. Taktleitung des SPI-Busses. |
| SA0 / DC | I2C-Busadressen geändert. Die Datenleitung des SPI-Busses |
| RST | Modul zurückgesetzt. |
| CS | Chip Select Geräteauswahl des SPI-Busses. |
