OLED-Display, blaue Grafik, 0,96 '' 128x64px I2C - blau

Index: MOD-08866 EAN: 5904422337421

Blaues OLED-Display mit einer Diagonale von 0,96" und einer Auflösung von 128 x 64 px. Der auf dem SSD1306- Treiber basierende Bildschirm arbeitet mit Spannungen von 3,3 V und 5 V, kommuniziert über I2C. Er funktioniert unter anderem mit Arduino-Boards.

OLED-Display, blaue Grafik, 0,96 '' 128x64px I2C - blau
4,90 €
4,12 € zzgl. MwSt.
Lieferung 60 pcs geplant für 2024-04-15
Warten auf Lieferung
PayPal Bezahlung
Hersteller: OEM

Produktbeschreibung: OLED-Grafikdisplay 0,96 '' 128x64px I2C - blau

Blaues OLED-Display mit einer Diagonale von 0,96" und einer Auflösung von 128 x 64 px. Der Bildschirm basiert auf dem SSD1306- Controller, arbeitet mit Spannungen von 3,3 V und 5 V, kommuniziert über I2C.

Das Produkt ist mit Arduino kompatibel

Im Web finden Sie eine Bibliothek für Arduino -Benutzer.



Anschließen des Displays

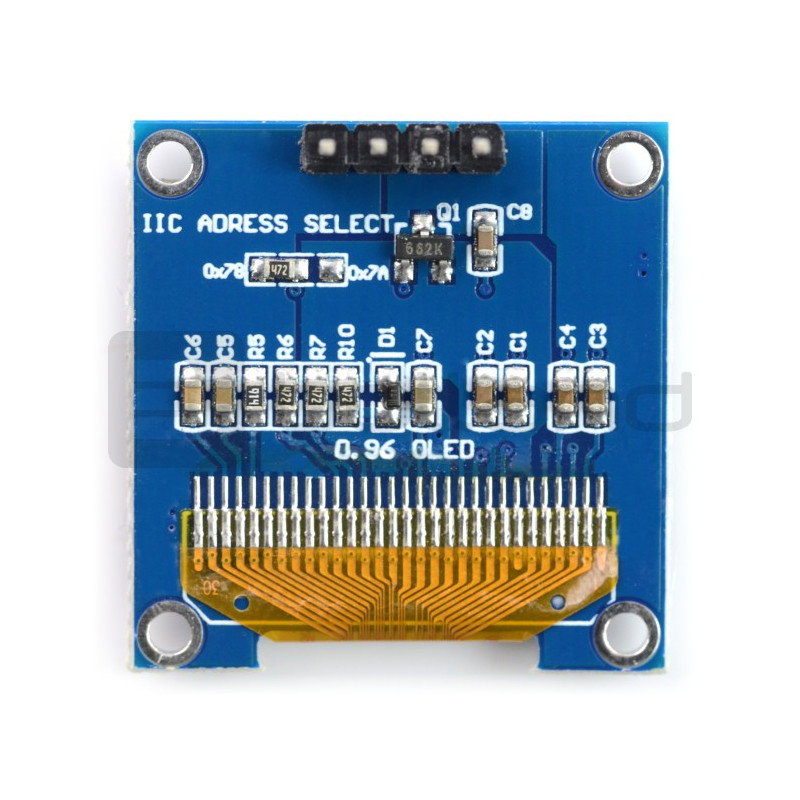

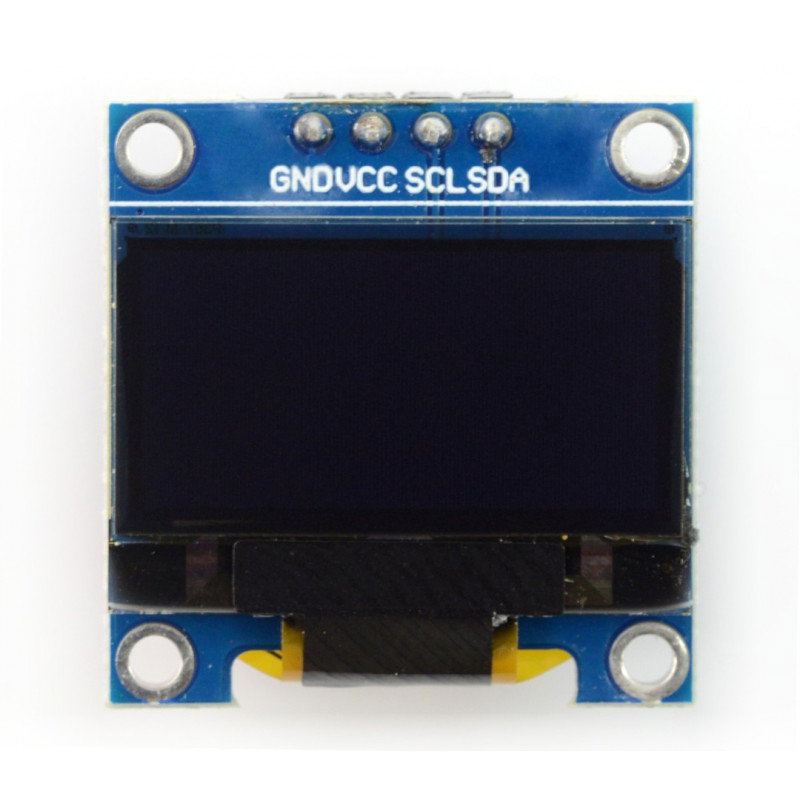

Das Modul hat einfache Goldpin-Anschlüsse - 2,54 mm Raster, kommuniziert über die I2C-Schnittstelle. Die Beschreibung der einzelnen Pins befindet sich in der Tabelle.

Stift Symbol Beschreibung
1 VCC Versorgungsspannung von 3,3 V bis 5,0 V.
2 Masse Die Masse des Systems.
3 SCL I2C-Taktlinie.
4 SDA I2C-Datenleitung.

OLED-Display-Spezifikation

  • Betriebsspannung: von 3,3 V bis 5,0 V
  • Treiber: SSD1306 ( Dokumentation )
  • Kommunikation: I2C
  • Anzeigetyp: OLED
  • Diagonale: 0,96 "
  • Auflösung: 128 x 64 Pixel
  • Farben: blau
  • Betrachtungswinkel: über 160°
  • Arbeitstemperatur: -20 °C bis 70 °C
  • Goldpin-Anschlüsse - 2,64 mm Raster
  • Abmessungen: 28 x 27 mm

Bildschirm - Typ OLED
Bildschirm - diagonal 0,96 "
Bildschirm - Schnittstelle I2C
Bildschirmberührung Nicht
Bildschirmauflösung 128 x 64 Pixel
PAKETBREITE 5 cm
PAKETHÖHE 2.5 cm
PAKETTIEFE 7 cm
PAKETGEWICHT 0.001 kg

Paweł

05/16/22

Frage: Guten Tag, was sind die Abmessungen des Moduls: Breite, Länge, Dicke? Und wie groß ist der Abstand zwischen den Befestigungslöchern? Ich danke Ihnen im Voraus für Ihre Antwort. Mit freundlichen Grüßen
Antwort: Produktabmessungen (ganzes Modul, mit PCB): 25 x 26 x 11 mm (der letzte Wert ist die Dicke mit angelöteten Stiften)
Der Abstand der Befestigungslöcher beträgt 21 mm (Breite) und 22 mm (Länge)

Produktrezensionen

OLED-Display, blaue Grafik, 0,96 '' 128x64px I2C - blau

4.8/5

Durchschnittsnote

14

Kundenmeinung
Wir sammeln die folgenden
Bewertungen und verifizieren sie
mit Hilfe des externen Partners Trustmate
die aus dem Nachkaufprozess stammen.

Zdjęcia użytkowników

Jakub 31.10.2023 Bestätigter Kauf Übersetzte Rezension
Es klappt
Mateusz 24.05.2023 Bestätigter Kauf Übersetzte Rezension
Ich empfehle. Ich habe ein wenig nach der Klasse in der u8g2-Bibliothek gesucht. Wenn jemand das gleiche Problem hatte, ist es U8G2_SSD1306_128X64_NONAME_2_SW_I2C.
Mateusz 24.05.2023 Bestätigter Kauf Übersetzte Rezension
Standarddisplay, gute Qualität, schön verpackt
Adrian 24.04.2023 Bestätigter Kauf Übersetzte Rezension
Gute Qualität, ausreichender Schutz beim Transport, Aussehen entspricht dem Foto auf der Website, das Display blinkt schon im Arduino :-)
Krystian 12.09.2022 Bestätigter Kauf Übersetzte Rezension
Für meine Zwecke etwas zu klein, aber funktioniert einwandfrei.
Jacek 12.09.2022 Bestätigter Kauf Übersetzte Rezension
funktioniert, wenn auch etwas klein
Michał 09.09.2022 Bestätigter Kauf Übersetzte Rezension
Alles wie beschrieben.
Piotr L. 06.04.2022 Bestätigter Kauf Übersetzte Rezension
OK
Paweł D. 26.01.2022 Bestätigter Kauf Übersetzte Rezension
Gutes Produkt zum Programmieren lernen.
Grzegorz F. 03.01.2022 Bestätigter Kauf Übersetzte Rezension
Das Display funktioniert wunderbar, aber einige Lötstellen wundern sich (sichtbarer Schmutz von Kolophonium)
Piotr Ł. 02.06.2021 Bestätigter Kauf Übersetzte Rezension
Hervorragend
Piotr N. 16.03.2021 Bestätigter Kauf Übersetzte Rezension
Super Anzeige. Ich empfehle.
Grzegorz 18.07.2023 Bestätigter Kauf
Krzysztof 03.07.2023 Bestätigter Kauf
