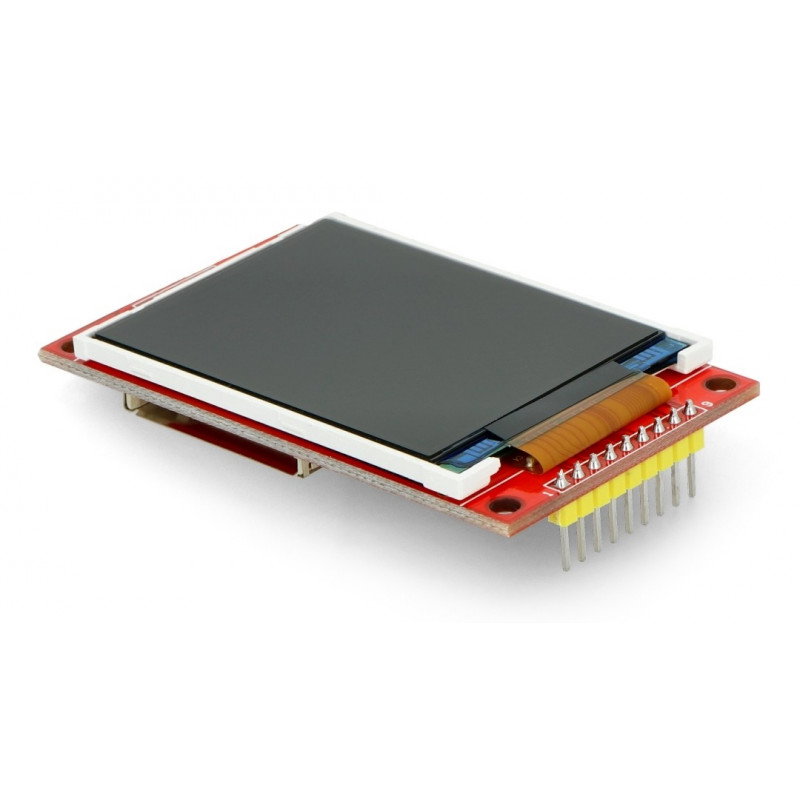

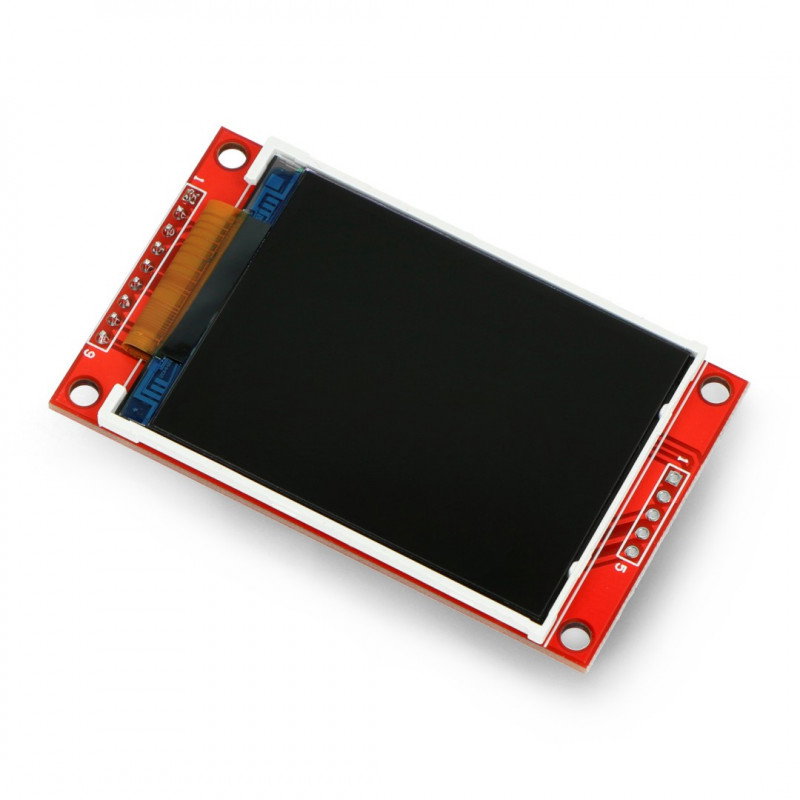

Grafik Display TFT LCD 2.2 '' 320x240px - SPI
2,2" TFT RGB Display mit einer Auflösung 320 x 240px . Das Kommunikationsmodul verwendet die SPI-Schnittstelle . Die Modulplatine lässt sich dank entsprechendem Steckplatz einfach mit einer SD-Speicherkarte erweitern . Das Display arbeitet mit einer Spannung im Bereich von 3,3 V bis 5 V. Die Modulmaße betragen 40,1 x 67,2 mm.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Grafik-TFT-LCD 2,2 '' 320x240px - SPI
2,2" TFT-RGB-Display und einer Auflösung von 320 x 240 px . Das Kommunikationsmodul verwendet die SPI-Schnittstelle. Die Modulplatine lässt sich dank entsprechendem Steckplatz einfach mit einer SD-Speicherkarte erweitern . Das Display arbeitet mit einer Spannung im Bereich von 3,3 V bis 5 V, der logische Teil benötigt jedoch eine Spannung von 3,3 V. Die Modulmaße betragen 40,1 x 67,2 mm.
Das Produkt ist mit Arduino kompatibel Der Hersteller stellt die notwendigen Bibliotheken und ein Beispielprogramm zum Betrieb des Displays zur Verfügung . |

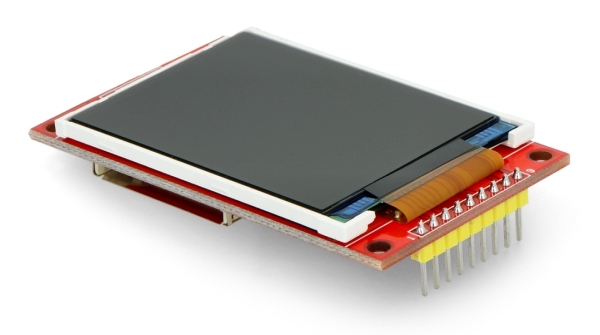

TFT-LCD-Display.

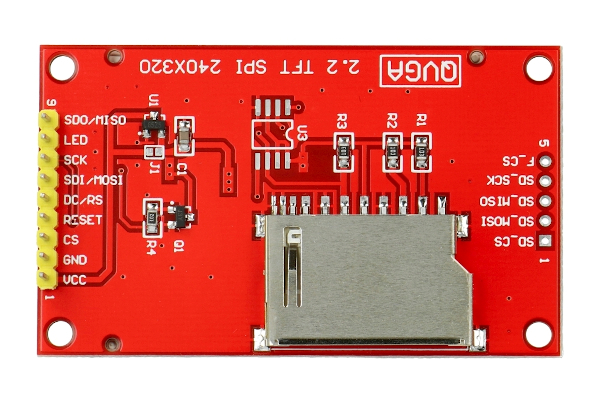

Das Layout der Pins auf der Platine.
Ausgaben anzeigen
Das Modul kann sowohl mit 3,3 V als auch mit 5 V versorgt werden. Das Display verwendet die SPI -Schnittstelle zur Kommunikation. Aus der Goldpin-Leiste wurden die notwendigen Stecker herausgeführt und die einzelnen Pins markiert, um ihre Funktion leichter zu bestimmen.
Technische Spezifikationen
- Spannung: 3,3 V bis 5 V
- Bildschirmauflösung: 320 x 240 Pixel
- Displaydiagonale: 2,2"
- Anzeigetyp: TFT
- Anzeigefarben: RGB 65K
- Arbeitstemperatur: -20 °C bis 60 °C
| Stift | Beschreibung |
|---|---|
| VCC | 3,3 V / 5 V Display-Stromversorgung. |
| Masse | Die Masse des Systems. |
| CS | Geräteauswahl - Chipauswahl für die Anzeige (aktiviert im Low-Zustand) |
| ZURÜCKSETZEN | Reset-Signal (Low-Zustand). |
| DC / RS | Übertragungsauswahl-PIN: Register / Datum (Register - niedriger Status / Datum - hoher Status). |
| SDI/MOSI | Schreiben von Daten der SPI-Schnittstelle. |
| SCK | Taktsignal SPI. |
| LED | Steuerung der Bildschirmhintergrundbeleuchtung (wenn wir die Hintergrundbeleuchtung nicht steuern müssen, schließen Sie einfach 3,3 V an). |
| SDO/MISO | Auslesen der Daten der SPI-Schnittstelle. |
Einfaches Display mit SPI-Controller
Das vorgestellte Produkt ist ein universelles Modul, das ein 2,2-Zoll-TFT-LCD-Display mit einer Auflösung von 320 x 240 Pixel und einen SD-Kartensteckplatz in voller Größe enthält, das für den Betrieb über die SPI-Schnittstelle geeignet ist. Es kann als Systemmonitor fungieren , der mit dem Arduino oder Raspberry Pi verbunden ist und von nur wenigen GPIO-Leitungen betrieben wird.
Mit dieser Lösung können Sie die Fähigkeiten jedes Systems, das auf einem AVR, STM32, PIC oder einem anderen Mikrocontroller basiert, einfach erweitern, und zwar gleichzeitig mit zwei Funktionen: Anzeigen von Grafiken und Speichern, Speichern und Lesen von Dateien.
Andere Parameter
Wir bieten ein grafisches TFT LCD 2,2 '' 320x240px Display an - SPI kann mit einer Versorgungsspannung im Bereich von 3,3 V bis 5 V arbeiten. Wichtig ist, dass digitale Leitungen für die Arbeit mit CMOS 3,3 V Logikpegeln angepasst sind, Daher muss beim Anschluss an einen 5-Volt-Mikrocontroller ein Spannungswandler verwendet werden.
Die Abmessungen des Moduls betragen 40,1 x 67,2 mm. In den Ecken der Platine befinden sich vier Befestigungslöcher, um die Platine im Gehäuse oder auf dem Sockel zu montieren. Der empfohlene Betriebstemperaturbereich des Moduls beträgt -20 °C bis 60 °C.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-TFT |
| Bildschirm - diagonal | 2.20 '' |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 320x240px |
| Stromspannung aus | 3,3 V. |
| Stromspannung Nieder | 5,0 V |
| Breite | 9,5 cm |
| Höhe | 2,4 cm |
| Tiefe | 7 cm |
| Gewicht | 0,022 kg |
