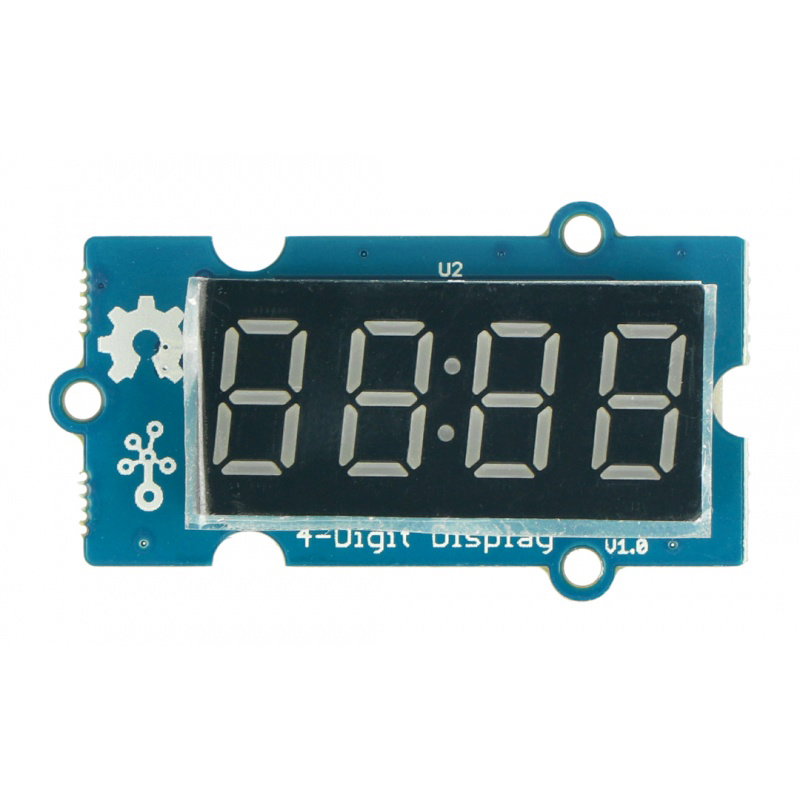

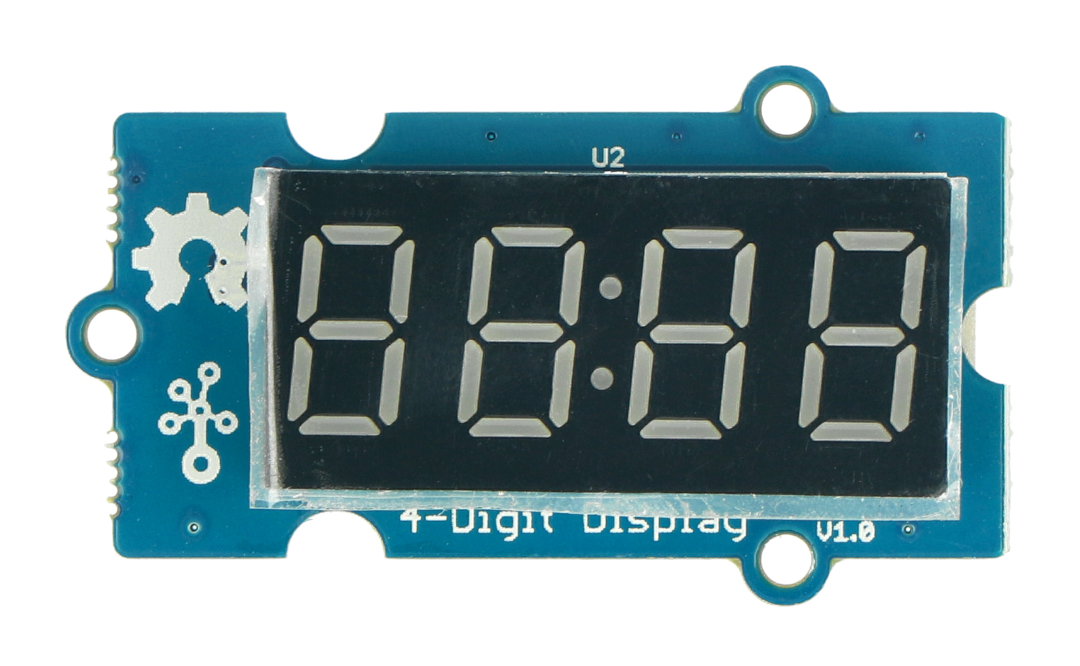

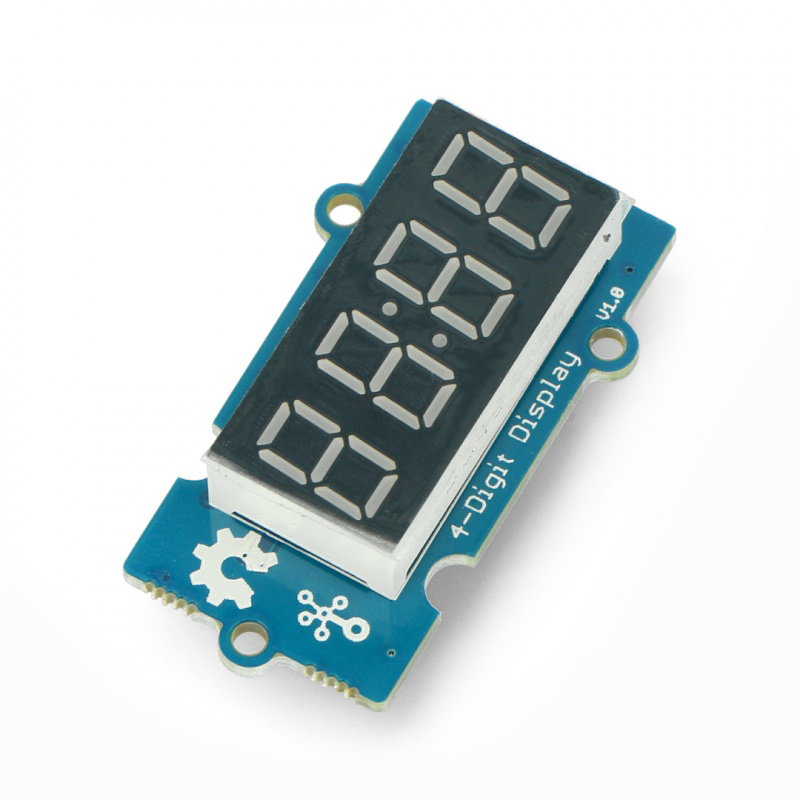

Produktbeschreibung: Grove - Modul 4x 7-Segment-Anzeige - digitale Schnittstelle
Modul mit einer vierstelligen 7-Segment-Anzeige aus der Grove-Serie. Sie können vier Ziffern mit einem Doppelpunkt und einigen Buchstaben in Rot anzeigen. Basierend auf dem TM1637-Chip ist es mit den gängigen Arduino-Boards kompatibel. Stellt die Hintergrundbeleuchtung ein
Modul mit Grove-Schnittstelle.
Spezifikation
- Versorgungsspannung: 3,3 V bis 5,0 V
- Verwendeter Chip: TM1637
- Kommunikation: digitale Schnittstelle: DIO, CLK
- Segmentfarbe: rot
- Schlussfolgerungen: 4-poliges Goldstift-Raster 2,54 mm
- Abmessungen: 40 x 20 x 12 mm
- Zeichenhöhe: 9 mm
- Gewicht: 11 g
|
Das Produkt ist mit Arduino kompatibel Der Hersteller stellt ein Benutzerhandbuch und eine Bibliothek für Arduino bereit. |
Verbindung

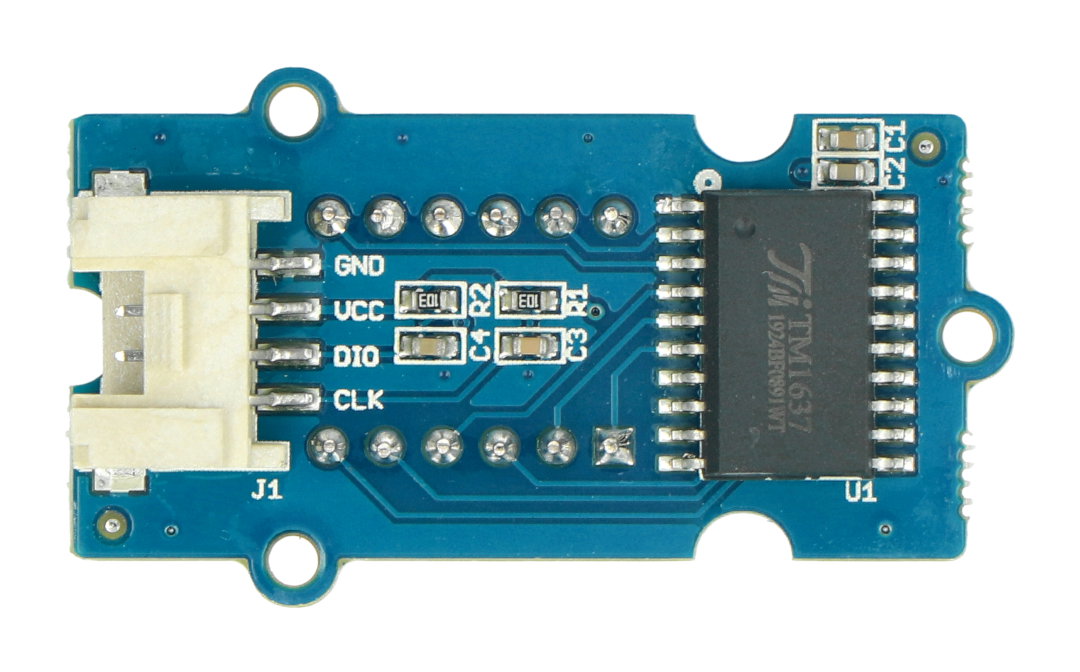

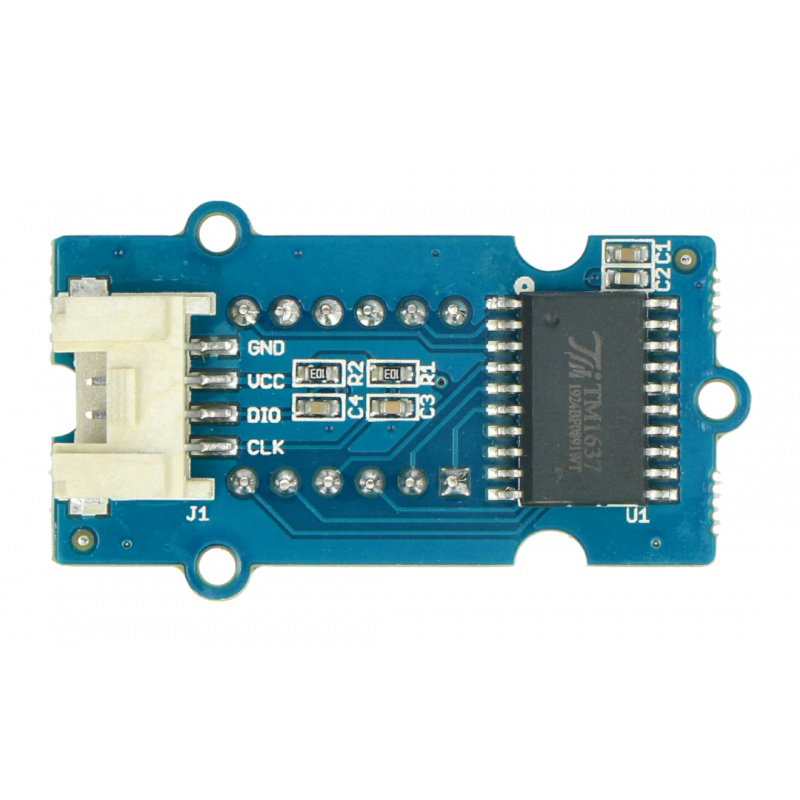

Der Sensor kommuniziert mit dem Mikrocontroller über zwei digitale Pins DIO und CLK. Es hat folgende Ausgänge:
| Stift | Beschreibung |
|---|---|
| Masse | Die Masse des Systems. |
| VCC | Versorgungsspannung 3,3 V oder 6 V. |
| Dio | Datenleitung. |
| CLK | Die Uhrenlinie. |
|
Grove ist eine Reihe von Modulen und Sensoren, die mit Base Shield-Abdeckungen kompatibel sind, die mit Arduino und STM32 Nucleo funktionieren. |
