Produktbeschreibung: Grove - Modul mit vierfacher alphanumerischer Rotanzeige 0,54''

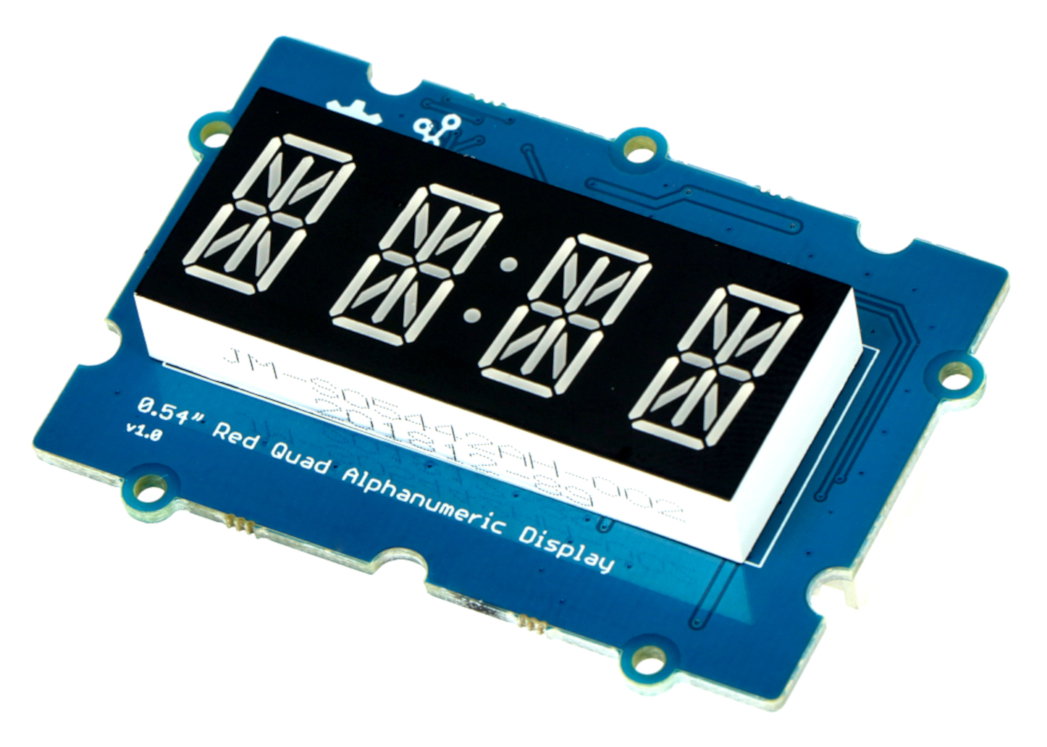

Grove-Modul mit 4-stelligem alphanumerischem Display mit hoher Helligkeit und roter Hintergrundbeleuchtung , jede Ziffer besteht aus 14 Segmenten. Gängige 7-Segment-Anzeigen können nur die Zahlen 0 bis 9 und eine begrenzte Anzahl von Buchstaben darstellen. Im Gegensatz dazu hat eine 14-Segment-Digitalanzeige diese Einschränkung nicht und kann alle Zeichen darstellen , weshalb wir sie alphanumerisch nennen .

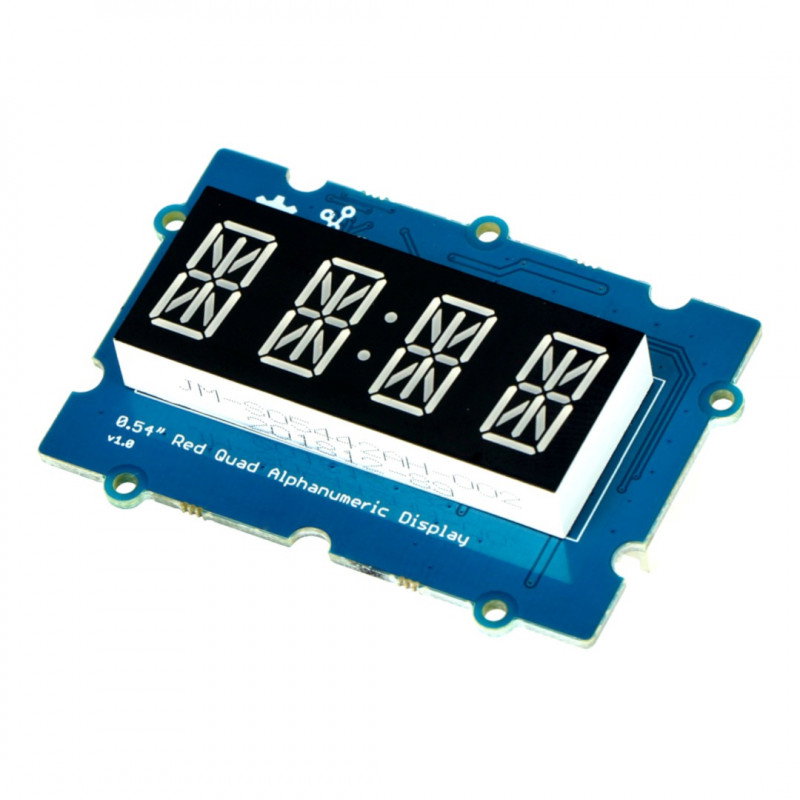

Grove - Modul mit vierfacher alphanumerischer Rotanzeige 0,54 "
Dank des eingebauten HT16k33-Chips und des Grove-Steckers reichen nur 4 Drähte aus, um das Modul mit dem I2C-Bus zu verbinden. Dies ist ein erheblicher Komfort für Personen, die noch nie einen Lötkolben verwendet haben, und ermöglicht es Ihnen, komplizierte Verdrahtungen zu vermeiden.
Funktionen und Anwendung des Grove-Displays
- Alle Buchstaben und Zahlen können angezeigt werden
- Zeichnet sich durch eine sehr hohe Helligkeit von 30 mcd aus
- Dank des Grove-I2C-Kabels belegt es nur zwei IO-Pins
- Eingebauter Anzeigetreiber
- Kathodenanzeige
- Es kann als Uhranzeige verwendet werden
Grove Quad alphanumerisches Display mit roter Hintergrundbeleuchtung 0,54 "

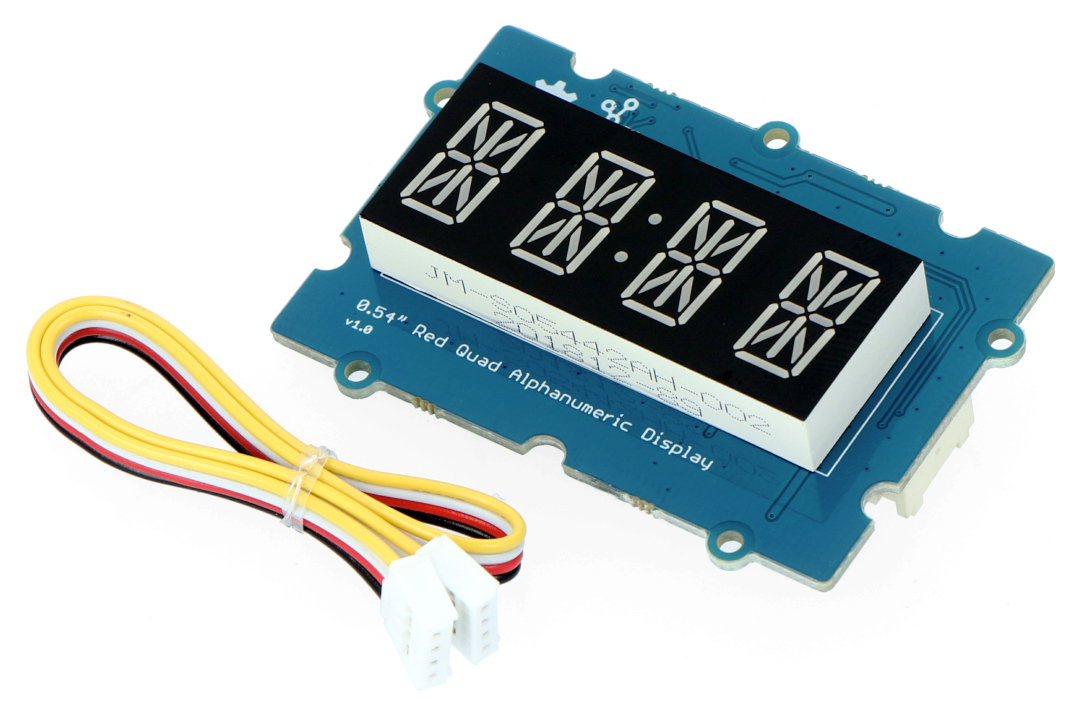

| Grove-Kabel im Set enthalten. |

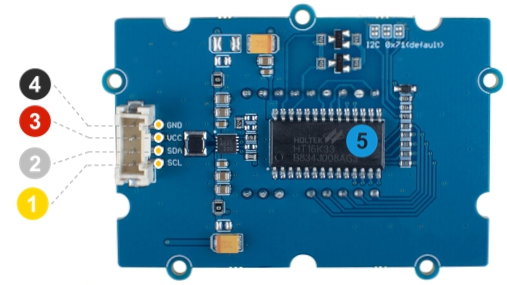

Ausgänge des Grove-Moduls
| Stift | Beschreibung |
|---|---|
| 1 | SCL - Die Taktleitung des I2C-Busses |
| 2 | SDA - Datenleitung des I2C-Busses |
| 3 | VCC - Stromversorgung von 3,3 V bis 5 V |
| 4 | GND - Die Masse des Systems |
| 5 | Chip HT16K33 |
|
Der Hersteller hat eine Bedienungsanleitung und eine Beschreibung des Modulinstallationsprozesses vorbereitet zusammen mit Beispielcode, alles verfügbar unter diesem Link . |
Technische Spezifikation der Grove-Komponente mit Vierfachanzeige
| Parameter | Bereich |
|---|---|
| Versorgungsspannung | Von 3,3 V bis 5 V. |
| Umgebungstemperatur während des Betriebs | -30 °C bis 85 °C |
| LED-Anzeige | JM-S05442ASR-001 |
| LED-Controller-Treiber | HT16K33 |
| LED-Farbe | Rot |
| Helligkeit | 30 mcd |
| Auflösung | 0,54 Zoll |
| LED-Segmente | 14 |
| Größe | 40 x 60 mm |
| Die Ausgangsschnittstelle | I2C |
| I2C-Adresse | 0x71 (Standard) |
Integrierte Schaltung HT16K33
Das angebotene alphanumerische LED-Anzeigemodul verwendet einen spezialisierten integrierten Schaltkreis HT16K33. Es ist ein LED-Display-Treiber mit RAM-Mapping-Funktion. Der Controller ermöglicht die Beleuchtung von bis zu 128 verschiedenen Kombinationen eines einzelnen Anzeigezeichens. Der HT16K33-Controller unterstützt die Kommunikation über einen bidirektionalen I2C-Bus, wodurch er mit den gängigsten AVR- und ARM-Mikrocontrollern arbeiten kann.
Anwendung von Segment-LED-Anzeigen
LED-Segmentanzeigen ermöglichen die grafische Darstellung von Informationen bestehend aus Buchstaben, Zahlen und Sonderzeichen. Durch geeignete Steuerung digitaler Signale können wir eine Anweisung zum Anzeigen der geeigneten Kombination von Anzeigesegmenten einführen. Aus der alphanumerischen LED-Segmentanzeige kann ein Labormultimeter, CNC-Maschinensteuerpult sowie eine einfache Digitaluhr aufgebaut werden.
