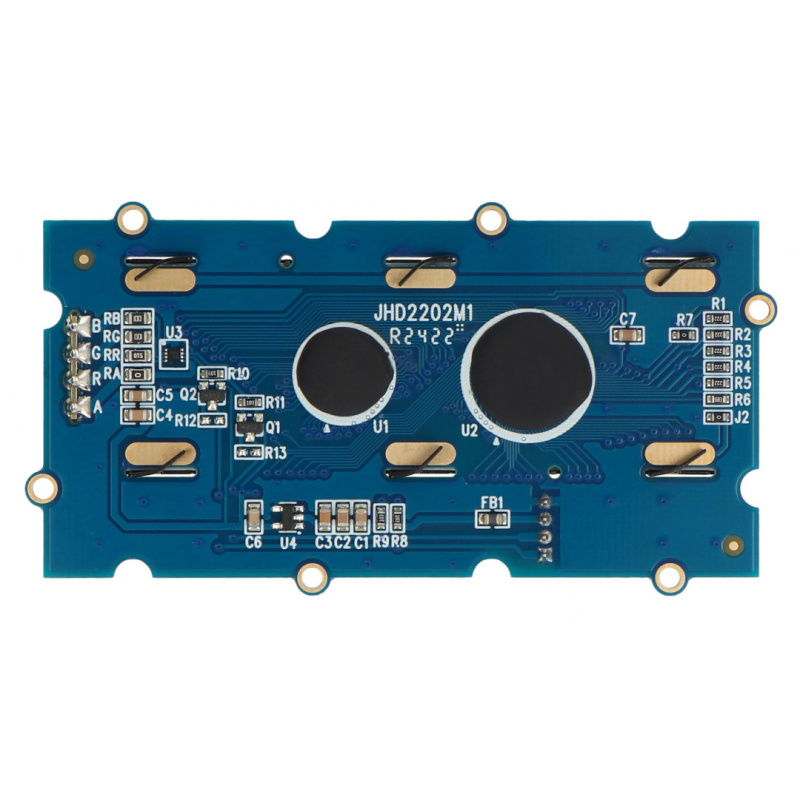

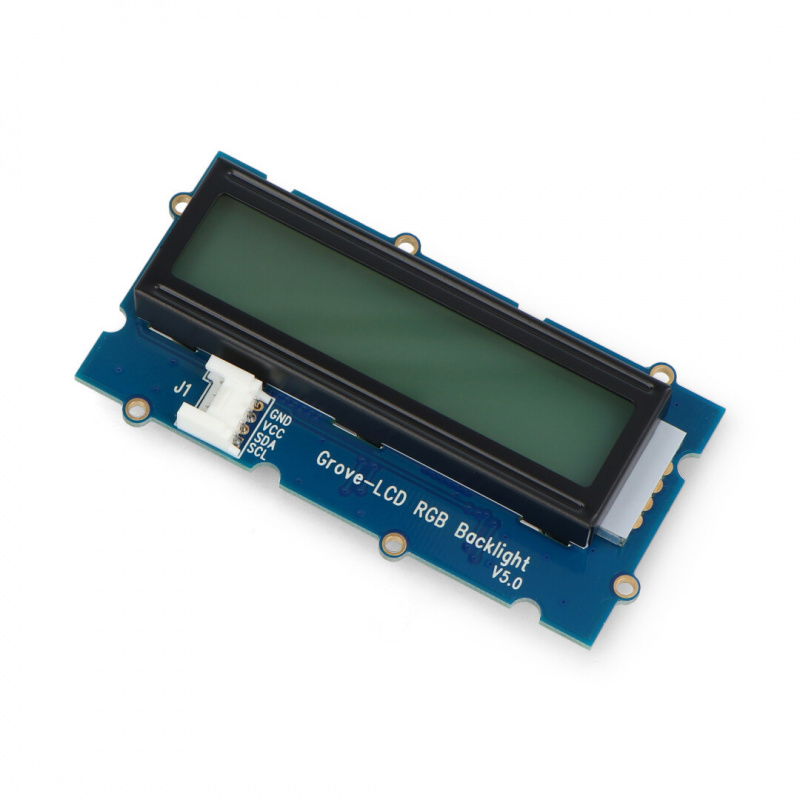

Produktbeschreibung: Grove - LCD 2x16 I2C Display mit RGB Hintergrundbeleuchtung

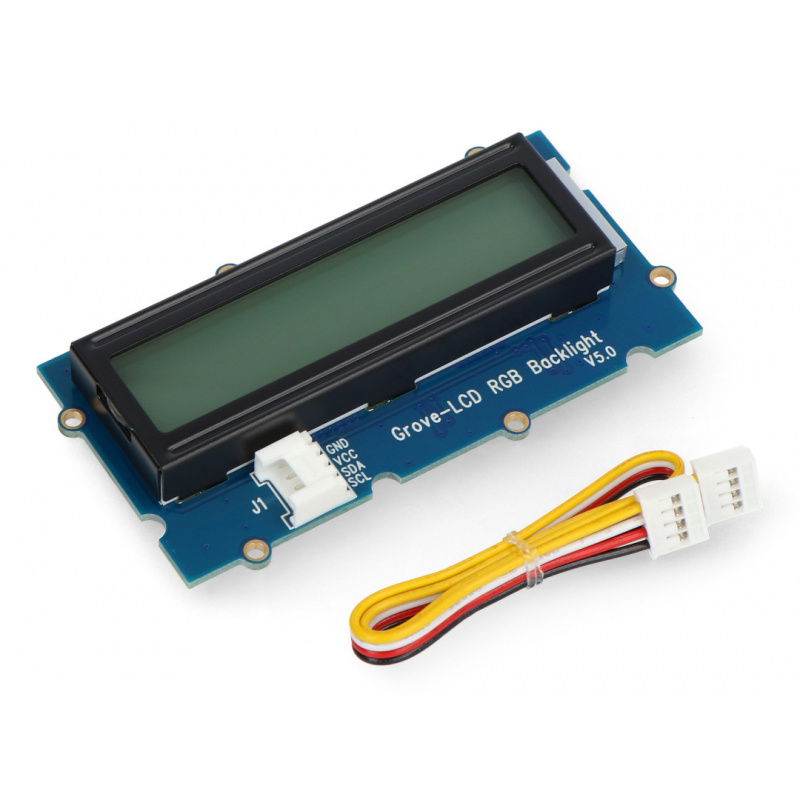

LCD-Display 2x16 Zeichen mit Hintergrundbeleuchtung in jeder Farbe der RGB-Palette . Es kommuniziert über einen zweiadrigen I2C-Bus. Es wird mit einer Spannung von 3,3 V bis 5 V versorgt. Das Set enthält ein Kabel, das an das Seeedstudio Base Shield v2.0 Overlay angepasst ist .
Verbindung

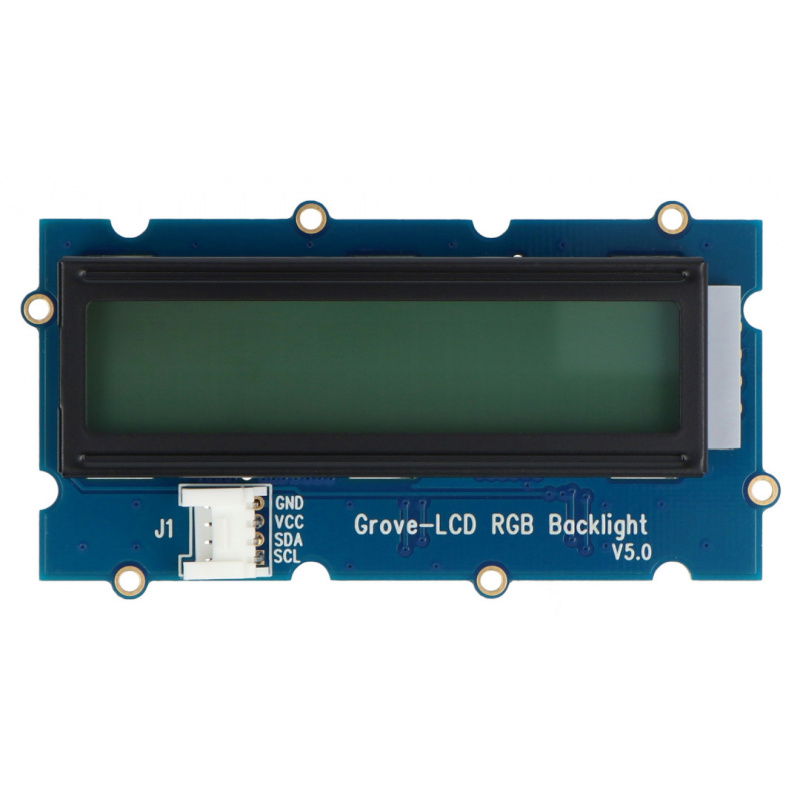

Das Modul ist mit einer Grove-Schnittstelle ausgestattet, die es einfach macht, es mit Arduino mit Base Shield v2.0 oder Raspberry mit Hat GrovePi + zu verbinden.
| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung von 3,3 V bis 5 V. |
| Masse | Die Masse des Systems. |
| SCL | Die Taktleitung des I2C-Busses. |
| SDA | Die Datenleitung des I2C-Busses. |
Spezifikation
- Versorgungsspannung: 3,3 bis 5 V
- Stromstärke: <60 ma="" li="">
- CGROM: 10880 Bit
- CGRAM: 64 x 8 Bit
- I2C-LCD-Adresse: 0x3E
- RGB-I2C-Adresse: 0x62
- Abmessungen: 83 x 44 x 13 mm
- Gewicht: 42 g
