IPS 1.28'' 240x240px LCD-Touchscreen-Display - rund - Waveshare 24155
Ein rundes Display mit Touchpanel von Waveshare. Das Display hat eine Diagonale von 1,28" und eine Auflösung von 240 x 240 px. Es verfügt über einen On-Board-Controller GC9A01 und einen CST816S-Touch-Control-Chip, die SPI- bzw. I2C-Kommunikation verwenden.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: IPS 1.28'' 240 x 240 px LCD Touch Panel Display - rund - Waveshare 24155
Ein rundes Display mit Touchpanel von Waveshare. Die Diagonale des Bildschirms beträgt 1,28'', seine Auflösung 240 x 240 px und es kann ein Bild mit 65.000 Farben anzeigen. Es verfügt über einen integrierten GC9A01-Controller und einen CST816S-Touch-Control-Chip, die über SPI bzw. I2C kommunizieren. Das Display ist vielseitig einsetzbar, da es mit Boards wie Raspberry Pi, Raspberry Pi Pico, Arduino und STM32 kompatibel ist. Es kann für eine Vielzahl von Projekten verwendet werden, z. B. als Bildschirm für eine Smartwatch.
Der Hersteller stellt ein Benutzerhandbuch mit Beispielprojekten und Programmcodes zur Verfügung, das den Einstieg in das Modul erheblich erleichtert.
IPS 1.28'' 240 x 240 px LCD Touchscreen Display - rund - Waveshare 24155.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

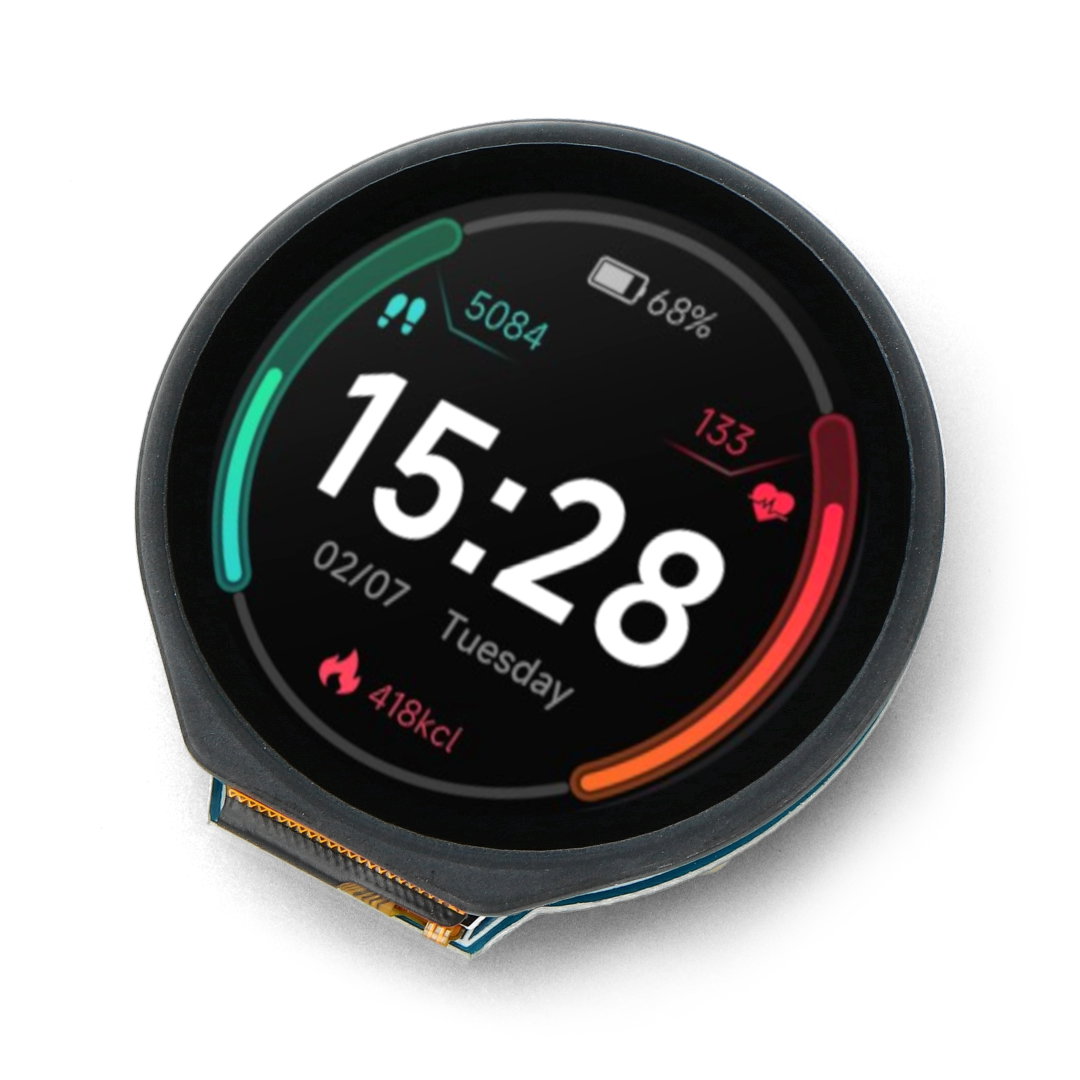

Rundes Display mit Touchpanel.
Hauptmerkmale des Displays
- IPS-LCD-Anzeige
- Touch-Panel
- Diagonale 1,28", Auflösung 240 x 240 px
- 65.000 Farben
- Klarer und farbenfroher Display-Effekt
- Schnelle Reaktion auf Berührung
- Kommunikation über SPI und I2C-Bus
- Kompatibel mit Raspberry Pi, Raspberry Pi Pico, Arduino und STM32
- Eingebauter GC9A01 Controller und CST816S Touch Control Chip
Beispielhafte Anwendungen
- Smartwatch
- Steuerzentrale
- Überwachung von Umweltsensoren
- Anzeige der Herzfrequenz
- Schrittzähler
- Anzeige der Gehgeschwindigkeit

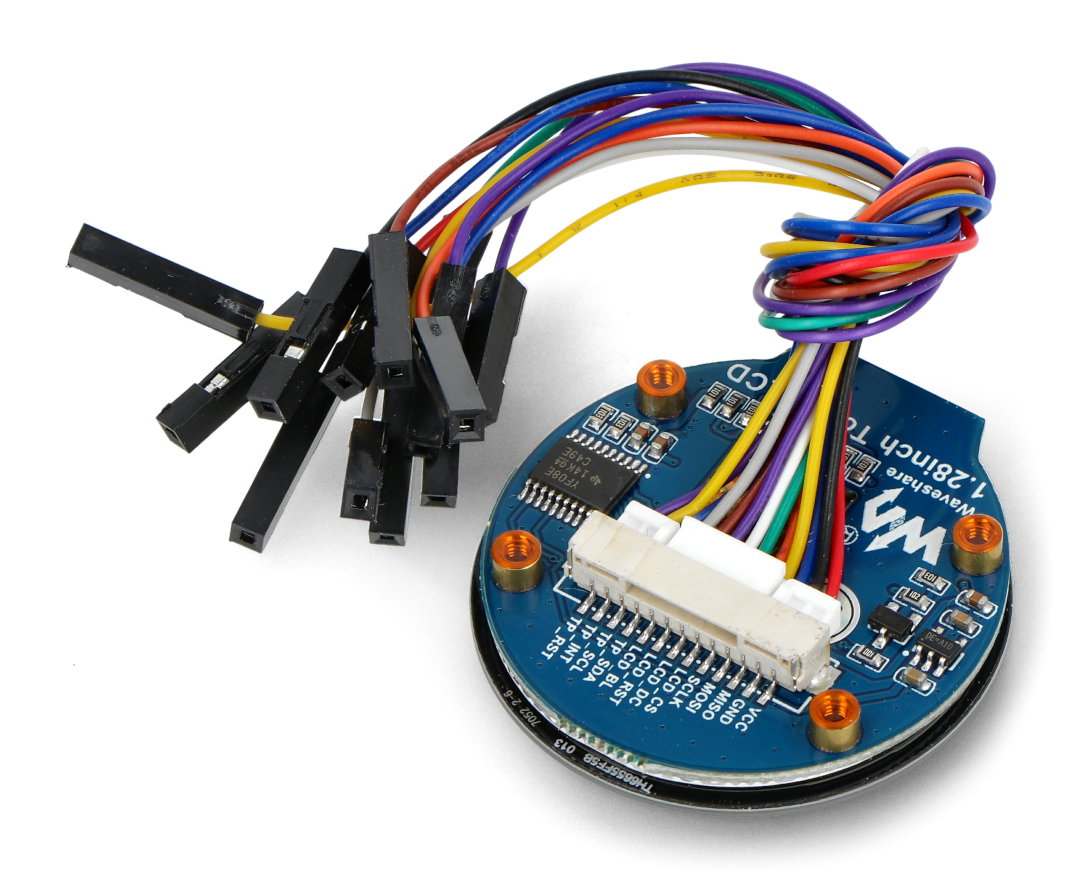

Anschluss des Displays

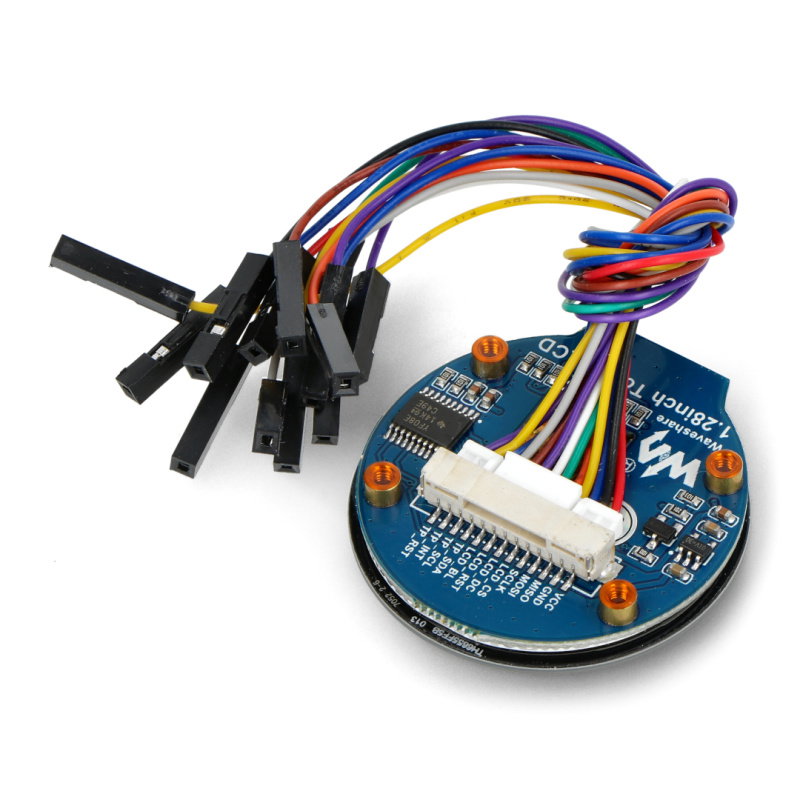

Das Display verfügt über Kabel, mit denen es bequem an den Controller Ihrer Wahl angeschlossen werden kann. Es wird mit 3,3 V / 5 V versorgt.

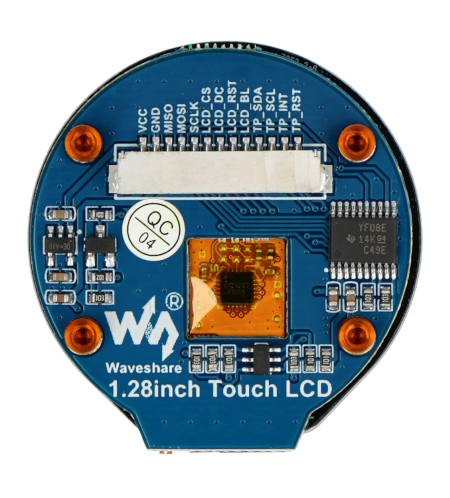

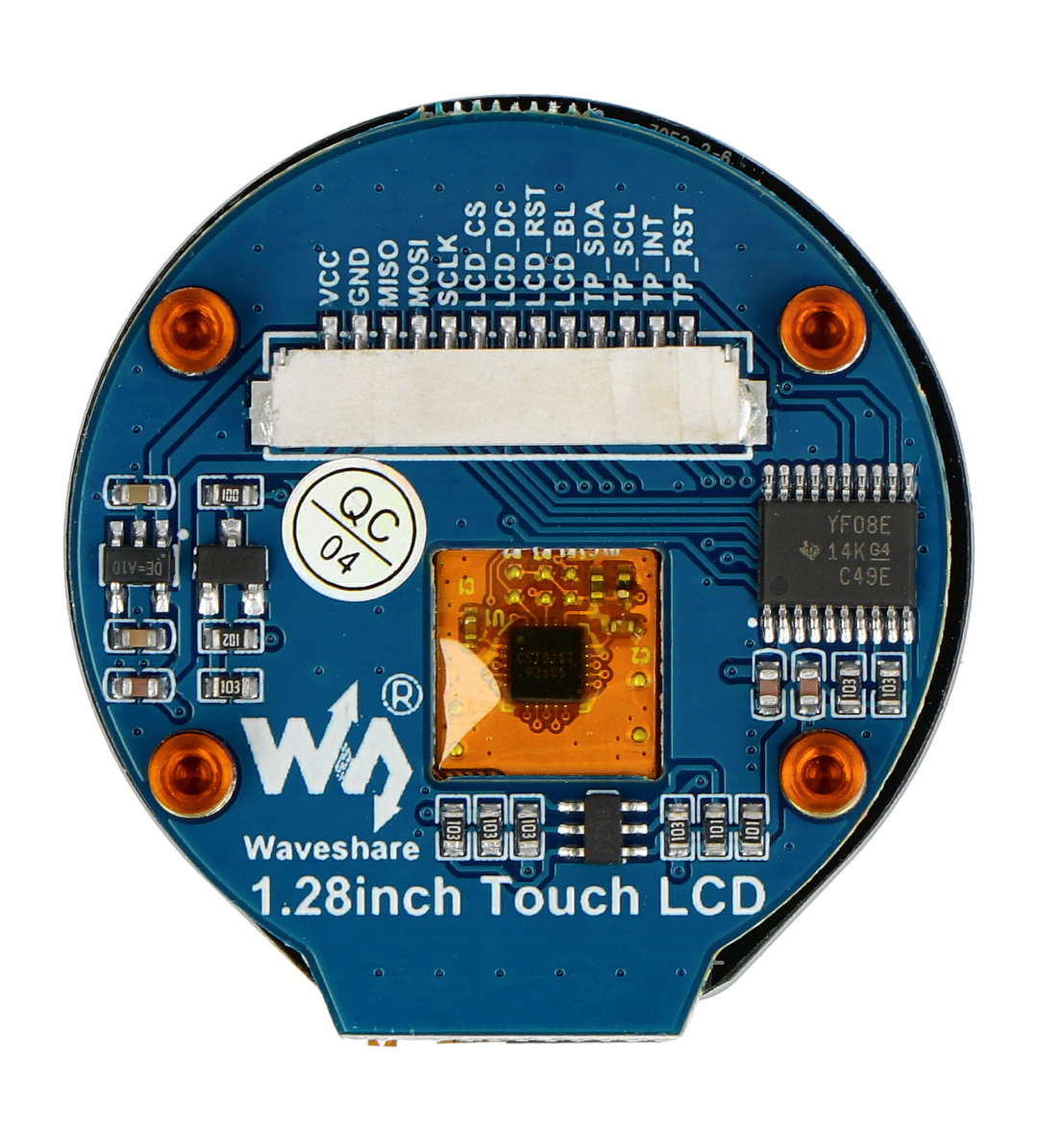

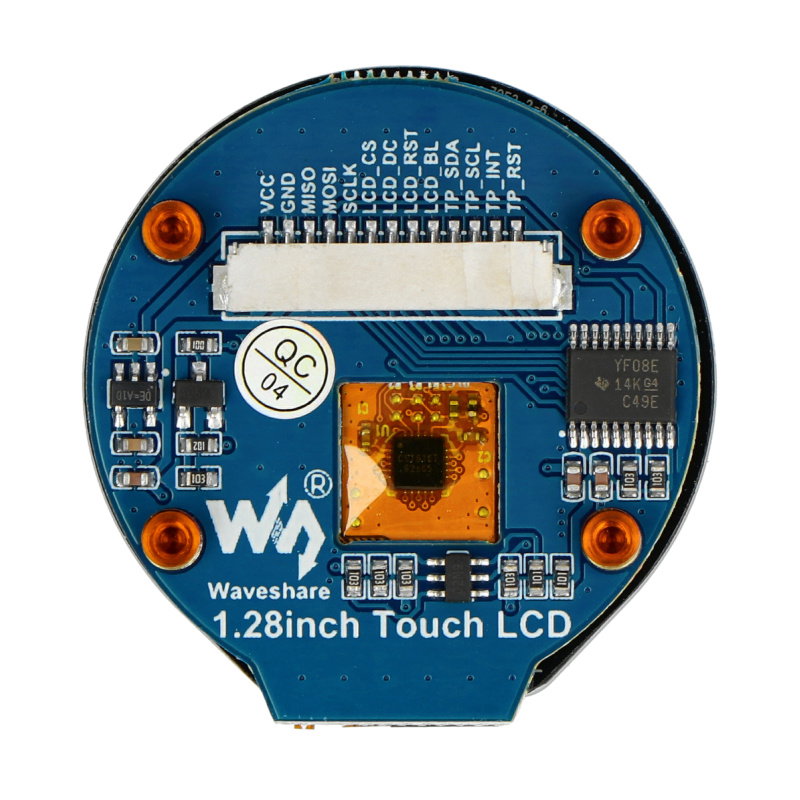

Beschreibung der Pinbelegung
- VCC - Spannungsversorgung 3,3 V / 5 V
- GND - Masse
- MISO - SPI-Dateneingang
- MOSI - SPI-Datenausgang
- SCLK - SPI-Taktleitung
- LCD_CS - LCD-Chip-Auswahl (aktiviert durch Low-Status)
- LCD_DC - LCD-Daten-/Befehlsauswahl (High-Status für Daten, Low-Status für Befehle)
- LCD_RST - LCD-Reset (durch Low-Status aktiviert)
- LCD_BL - LCD-Hintergrundbeleuchtung
- TP_SDA - TP-Daten-Pin
- TP_SCL - TP-Takt-Pin
- TP_INT - TP-Interrupt-Pin
- TP_RST - TP-Reset (aktiviert durch Low-Status)

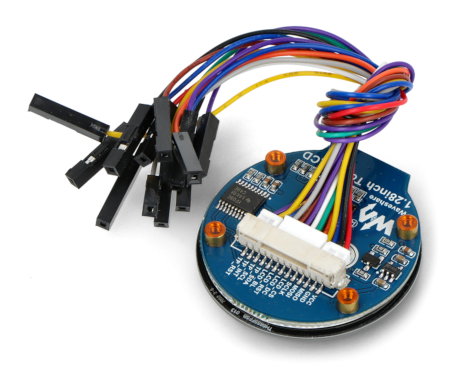

Inhalt des Bausatzes.
Das Display kann als Smartwatch-Bildschirm verwendet werden.
Technische Daten des Displays
- Hersteller: Waveshare
- Display-Typ: LCD IPS
- Auflösung: 240 x 240 px
- Farbskala: 65 K RGB
- Display-Controller: GC9A01
- Touchpanel-Steuerung: CST816S
- Kommunikation: SPI, I2C
- Versorgungsspannung: 3,3 oder 5 V
- Bildschirmdurchmesser: 32,4 mm
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 1,28 " |
| Bildschirm - Schnittstelle | SPI + I2C |
| Bildschirmberührung | Ja |
| Bildschirmauflösung | 240x240px |
| Breite | 5 cm |
| Höhe | 7 cm |
| Tiefe | 2,2 cm |
| Gewicht | 0,023 kg |
