Produktbeschreibung: Waveshare C Touchscreen - kapazitives LCD IPS 7 '' 1024x600px HDMI + USB für Raspberry Pi 4B / 3B + / 3B / 2B / Zero

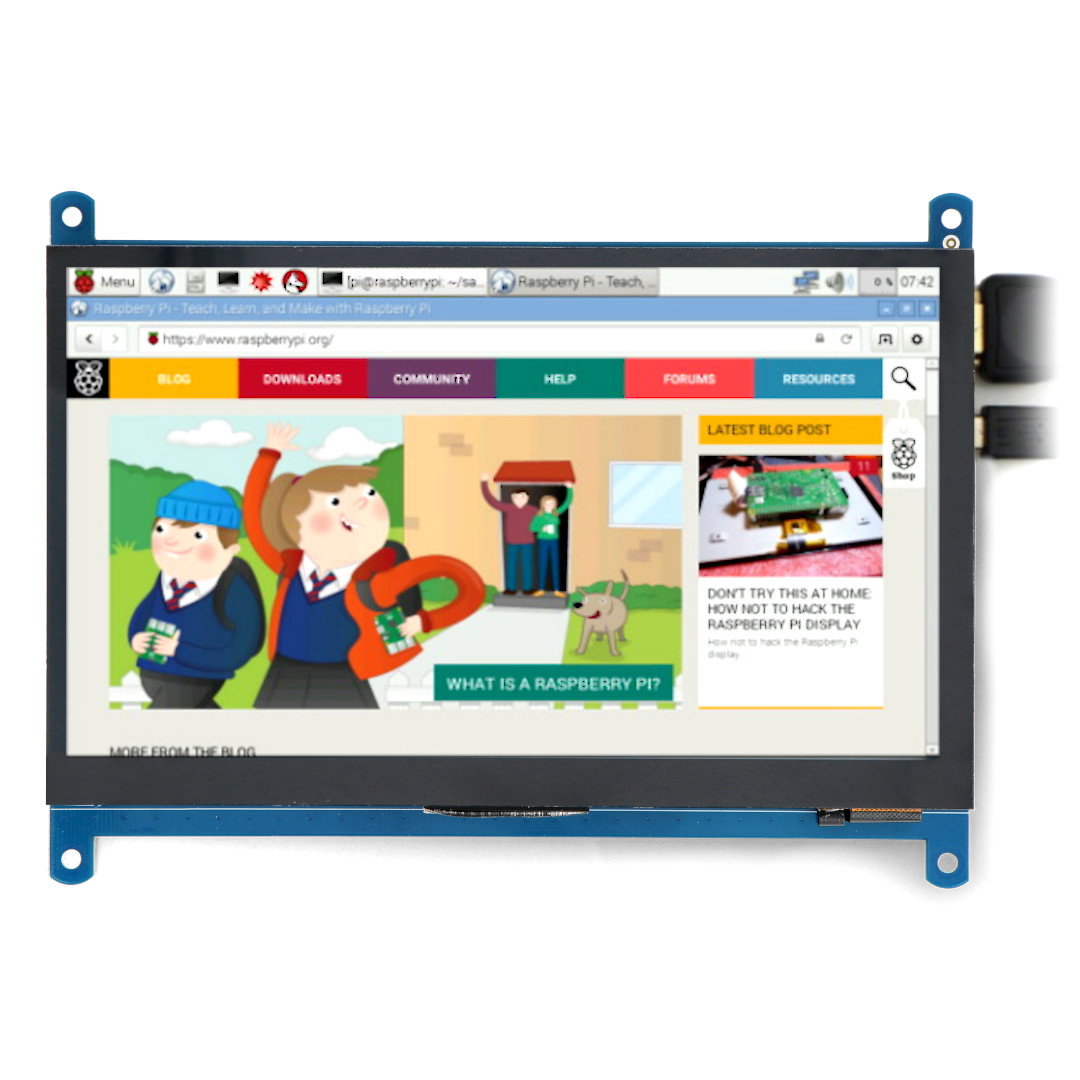

7" kapazitiver Touchscreen für Raspberry Pi mit einer Auflösung von 1024 x 600 px. Funktioniert mit Rasbperry Pi in Version 4B, 3B+, 3B 2B und B+ über HDMI und microUSB-Anschluss - passende Kabel sind im Lieferumfang enthalten. Das Gerät funktioniert auch mit Minicomputern : Banana Pi und Beagle Bone Black .
Verbindung mit dem Raspberry Pi
Um den Bildschirm auszuführen, verbinden Sie das Gerät über die mitgelieferten Kabel mit dem Raspberry Pi: HDMI und microUSB. Der HDMI-Anschluss überträgt das Bild, der USB-Anschluss empfängt die Daten der Touch-Oberfläche.

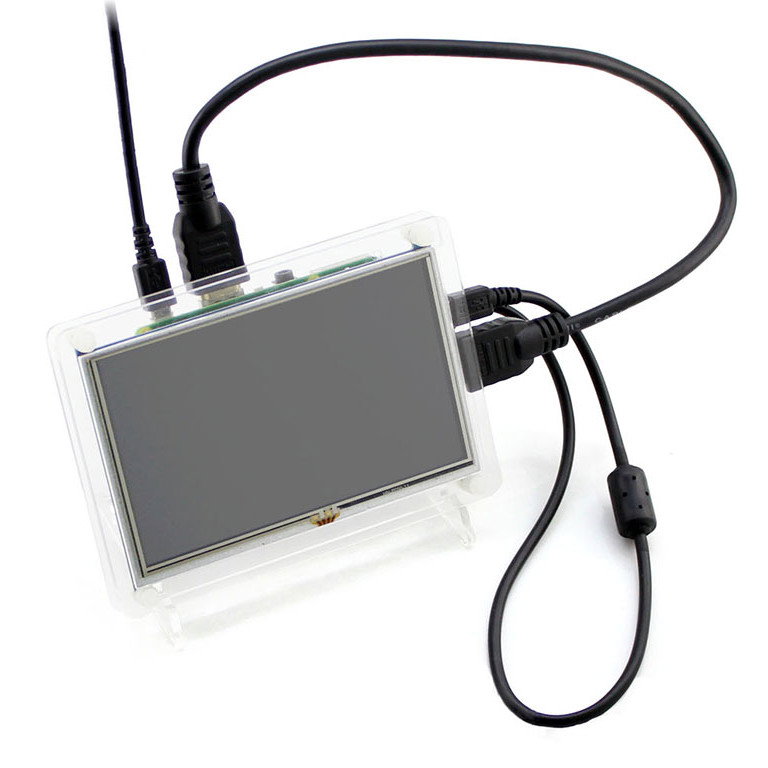

Das Gerät kommuniziert über das HDMI-Kabel (Bild) und die microUSB-Buchse (Touch). Beide Kabel sind im Lieferumfang enthalten.

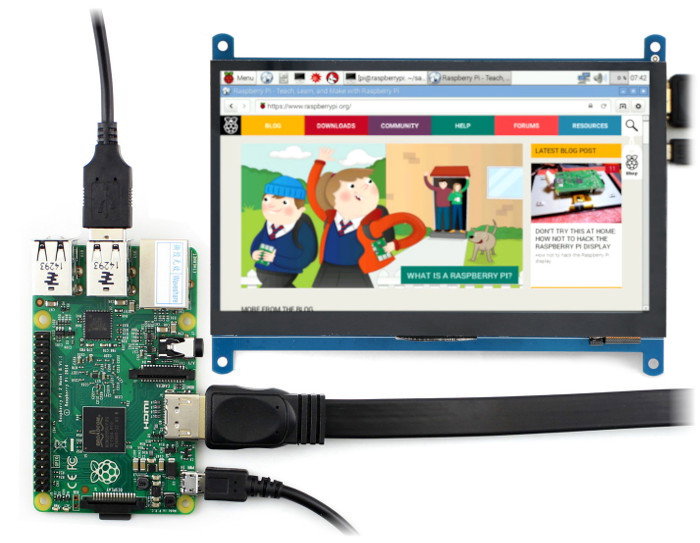

Ein Beispiel für die Verbindung des Bildschirms mit einem Raspberry Pi.
Bildschirmsoftware
Der Bildschirm funktioniert mit dem neuesten Raspbian-System, ohne dass Treiber installiert werden müssen. Damit der Bildschirm das Bild jedoch korrekt anzeigt, müssen Sie die Auflösung in der Konfigurationsdatei ändern. Öffnen Sie dazu die Datei config.txt mit dem Befehl:
sudo nano /boot/config.txt
und fügen Sie dann die folgenden Anweisungen am Ende hinzu:
max_usb_current=1hdmi_group=2hdmi_mode=87hdmi_cvt 1024 600 60 6 0 0 0hdmi_drive=1
Nach dem Speichern der Datei und dem Neustart der Himbeeren sollten das Bild und die Touch-Funktion einwandfrei funktionieren.
|
Eine genaue Beschreibung des Anschlusses finden Sie auf der Website des Herstellers . |
Bildschirmspezifikation
- Typ: IPS-Touchscreen, kapazitiv
- Diagonale: 7 "
- Auflösung: 1024 x 600 Pixel
- Standard-HID-Protokoll, das sich in das System integrieren lässt
- Kooperiert mit:
- Rasbperry Pi in Version 4B, 3B+, 3B 2B und B+ Zero (arbeitet direkt mit dem System vom Hersteller)
- Beagle-Knochen Schwarz
- Bananen-Pi / Bananen-Pro
- Das Display funktioniert auch mit einem PC mit Windows 7/8 / 8.1 / 10, ohne dass Treiber installiert werden müssen
- Funktioniert auch mit allen anderen HDMI-Geräten (Touch-Funktion ist dann nicht verfügbar)
- 4 Befestigungslöcher (Schrauben enthalten)
- Bildschirmabmessungen: 165 x 107 mm

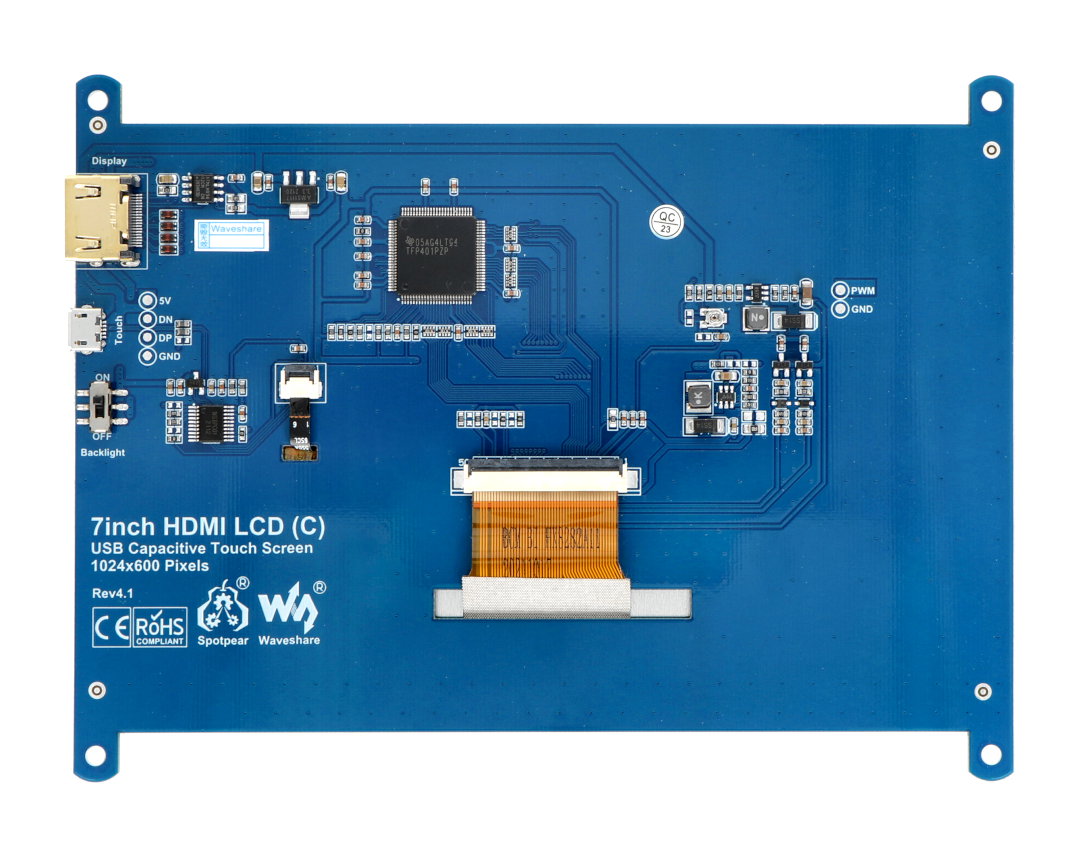

Der Bildschirm hat Befestigungslöcher.

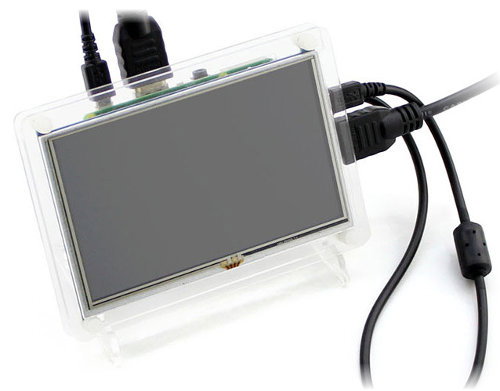

In unserem Angebot finden Sie auch ein Set mit einem 7-Zoll-Bildschirm und einem speziellen Gehäuse.
Satz enthält
- 7 "Touchscreen, kapazitiv
- HDMI Kabel
- HDMI-Adapter - microHDMI
- Befestigungsschrauben
- USB - microUSB-Kabel für die Touch-Oberfläche
- Bildschirmschutzfolie
- Schirmtuch
Fall
In unserem Angebot finden Sie auch ein spezielles Gehäuse und ein Set, das einen 7-Zoll-Bildschirm und ein Gehäuse enthält.
Touchscreen C - kapazitives LCD IPS 7 '' 1024x600px HDMI + USB für Raspberry Pi 4B / 3B + / 3B / 2B / Zero - Waveshare 11199
Das vorgestellte Gerät ist ein kapazitiver Bildschirm, der sich durch eine hohe Betriebspräzision auszeichnet. Der Ort der Berührung wird durch Veränderung des elektromagnetischen Feldes bestimmt. Diese Lösung garantiert einen hohen Bedienkomfort.
C-Touchscreen - IPS 7'' kapazitives LCD kann nicht nur an den beliebten Raspberry Pi, sondern auch an andere Minicomputer, auch mit dem Windows-Betriebssystem, angeschlossen werden.
Die wichtigsten technischen Parameter des Bildschirms
Hohe Auflösung kombiniert mit präziser Bedienung machen den vorgestellten Touch-Monitor ua einsetzbar als vollwertige Bedienkonsole.
Neben dem Bildschirm enthält das Set auch ein HDMI-Kabel, mit dem Sie das Display an praktisch jedes Gerät mit integriertem HDMI-Anschluss anschließen können.
