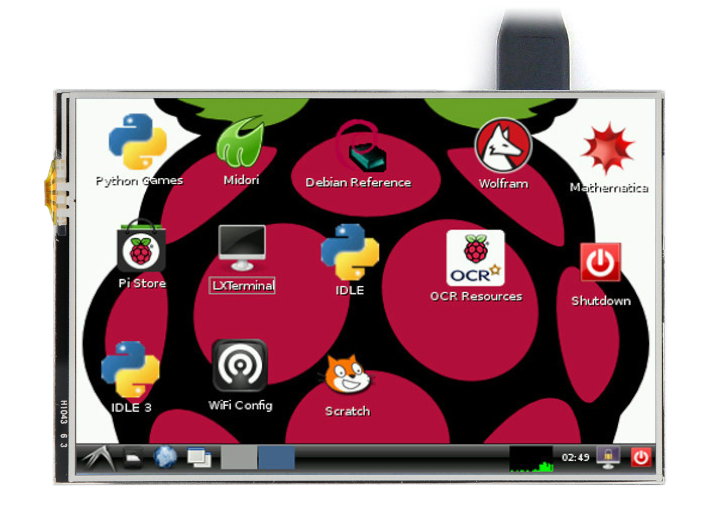

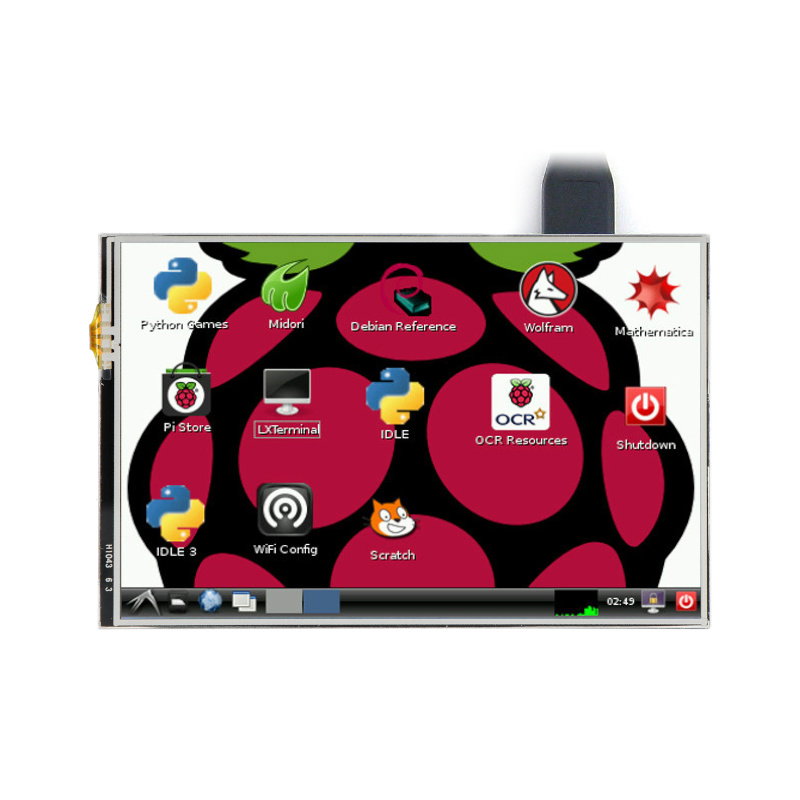

Produktbeschreibung: TFT 4'' LCD resistiver Touchscreen (A) 320x480px GPIO für Raspberry Pi 4B/3B+/3B/2/B+/Zero
Touchscreen, resistiv 4 "für Raspberry Pi mit einer Auflösung von 320 x 480 px mit einer TFT-Matrix. Funktioniert mit Raspberry Pi in Version 4B, 3B+, 3, 2, B+, Zero und Zero W über GPIO-Pins - wie an Overlay für Minicomputer Es gibt einen Stift zur Bedienung des Displays.
Das Gerät kommuniziert über die GPIO-Pins – als Overlay zum Minicomputer.

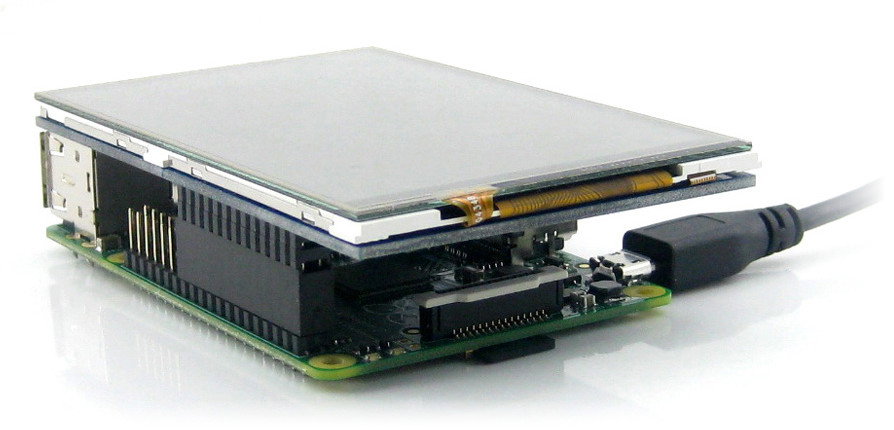

Ein Beispiel für die Verbindung des Bildschirms mit einem Raspberry Pi.
Verbinden des Bildschirms mit dem Raspberry Pi
Um den Bildschirm auszuführen, legen Sie den Bildschirm auf die GPIO-Pins des Raspberry Pi.
Bildschirmsoftware
Der Hersteller hat das Betriebssystem mit installierten Treibern vorbereitet. Das System sollte mit einem geeigneten Programm, zB WinZip, entpackt und mit dem Programm Win32 Disk Imager auf die Karte hochgeladen werden.
|
Eine ausführliche Beschreibung zum Anschließen und Installieren von Treibern ohne Änderung des Raspberry-Pi-Systems und das Image des fertigen Systems finden Sie auf der Website des Herstellers . |
Screenshot des Win32 Disk Imager -Programms, nachdem Sie das System ausgewählt haben, klicken Sie einfach auf die Schaltfläche Schreiben und warten Sie, bis der Installationsvorgang abgeschlossen ist.
GPIO-Schnittstelle
| Pin-GPIO | Symbol | Beschreibung |
|---|---|---|
| 1, 17 | 3,3 V | Stromversorgung 3,3 V. |
| 2, 4 | 5V | Stromversorgung 5 V. |
|
3, 5, 7, 8, 10, 12,13,15,16 |
NC | Nicht verbunden. |
| 6, 9, 14, 20, 25 | Masse | Masse. |
| 11 | TP_IRQ | Unterbrechung vom Touchpanel. |
| 18 | LCD_RS | Auswahl: Befehle oder Daten für das LCD-Panel. |
| 19 |
LCD_SI / TP_SPI |
SPI-Schnittstellendateneingang für Touchpanel und LCD-Bildschirm. |
| 21 | TP_SO | Die Datenausgabe der SPI-Schnittstelle für das Touchpanel. |
| 22 |
RST |
Zurücksetzen. |
| 23 |
LCD_SCK / TP_SCK |
SPI-Taktsignal für Touchpanel und LCD-Bildschirm. |
| 24 | LCD_CS | Chipauswahl für den LCD-Bildschirm. |
| 26 | TP_CS | Chipauswahl für das Touchpanel. |

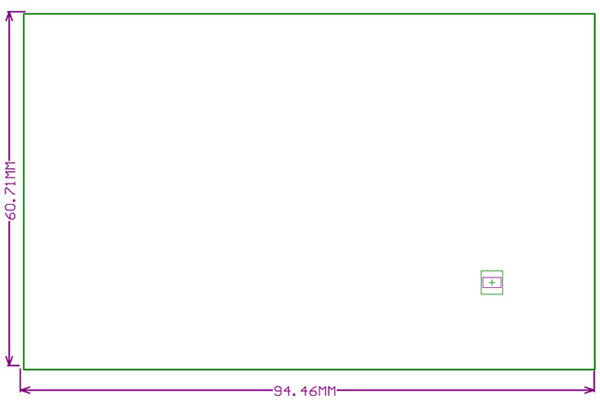

Außenmaße des Bildschirms.

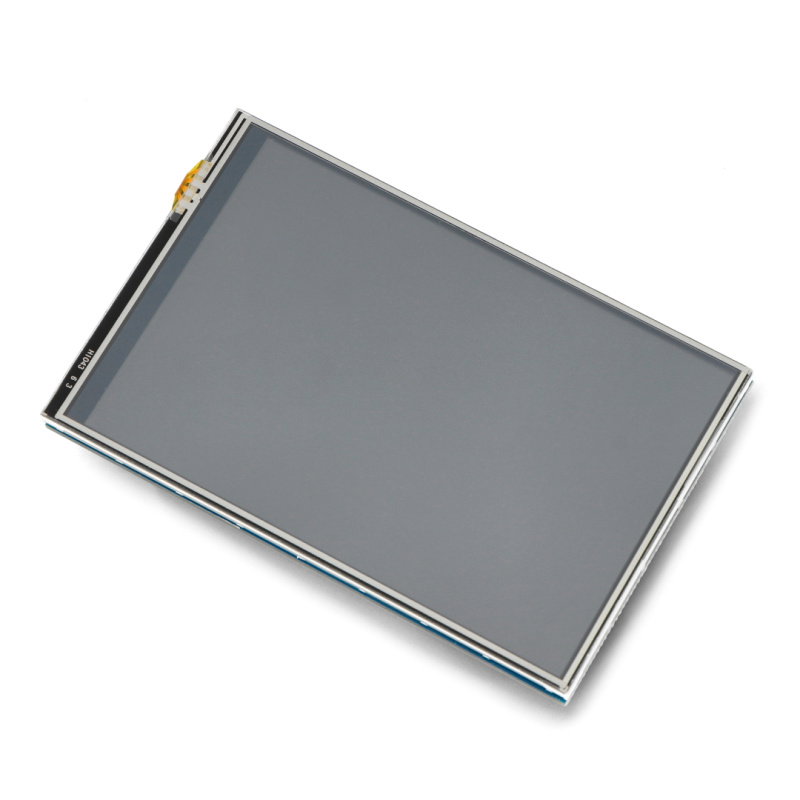

Waveshare-Touchscreen-Spezifikation
- Typ: Touchscreen, resistiv
- Matrixtyp: TFT
- Diagonale: 4 "
- Auflösung: 320 x 480 Pixel
- Funktioniert mit: Raspberry Pi Version 4B, 3B+, 3, 2, B+, Zero und Zero W (funktioniert direkt mit dem System des Herstellers)
- Betriebssysteme für die oben genannten Geräte können von der Website des Herstellers heruntergeladen werden
- Funktioniert auch mit allen HDMI-Geräten (Touch-Funktion dann nicht verfügbar)
- Bildschirmabmessungen: 94,05 x 61 mm
Satz enthält
- 4 "berührungsresistenter Bildschirm
- Befestigungsschrauben
- Stift

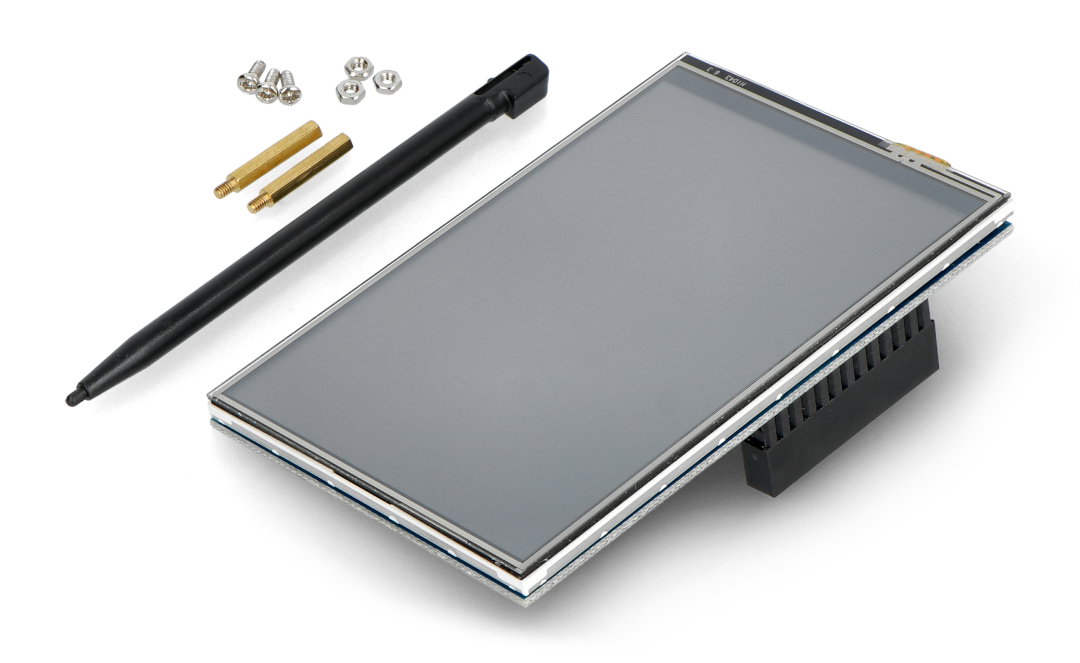

Inhalt des Kits.
High-End-Raspberry-Pi-Touchscreen
Resistiver TFT-Touchscreen LCD 4 '' (A) 320x480px GPIO für Raspberry Pi 4B / 3B + / 3B / 2 / B + / Zero - Waveshare 10207 bietet eine hervorragende Bildqualität dank der Technologie, die in Computerbildschirmen der Spitzenklasse für Grafikdesigner verwendet wird. Die Auflösung von 320 x 480 px und das resistive Touchpanel lassen Sie die Linux-Distribution „Raspberry“ in voller Pracht genießen – zur Bedienung des Bildschirms lohnt sich der Einsatz des im Set enthaltenen Stylus.
Kompatibilität und alternative Produktversionen
Der vorgestellte TFT 4'' (A) 320x480px GPIO resistiver Touchscreen für Raspberry Pi ist mit allen Minicomputern aus der RPi-Hauptproduktlinie kompatibel, also mit den Modellen 4B, 3B+, 3B, 2, B+ und Raspberry Pi Zero.
Darüber hinaus finden Sie in unserem Angebot auch einen ähnlichen Raspberry Pi -Bildschirm mit einer Diagonale von 3,5 Zoll sowie ein spezielles Gehäuse zur Selbstmontage, das aus lasergeschnittenem Sperrholz besteht und dank einer großen Aussparung für ein kleineres Displaymodell geeignet ist in der oberen Abdeckung des Gehäuses.
