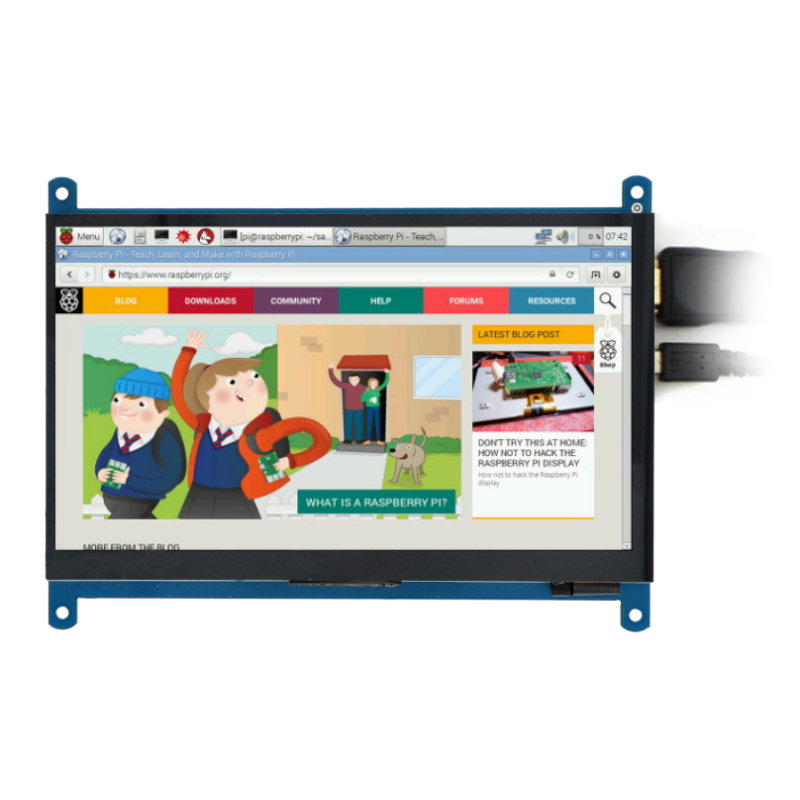

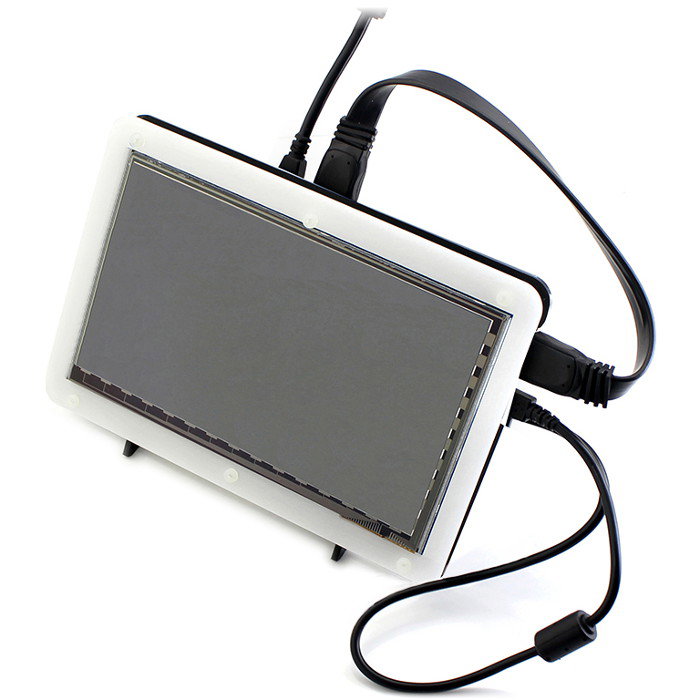

Kapazitiver IPS-LCD-Touchscreen 7 '' C 1024x600px HDMI + USB Rev 4.1 für Raspberry Pi Schwarz-Weiß-Gehäuse - Waveshare 11303

Index: WSR-05337 EAN: 5904422371340

Waveshare-Touchscreen, kapazitiv 7 "für Raspberry Pi mit einer Auflösung von 1024 x 600 px. Es funktioniert mit jeder Version des Raspberry Pi über HDMI- und USB-Kabel. Das Set enthält auch ein schwarz-weißes Gehäuse, das einen Minicomputer mit angeschlossenem enthält Bildschirm.

Kapazitiver IPS-LCD-Touchscreen 7 '' C 1024x600px HDMI + USB Rev 4.1 für Raspberry Pi...
50,50 €
42,44 € zzgl. MwSt.
Warenannahme - innerhalb weniger Tage verfügbar
Warten auf Lieferung
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Raspberry Pi

Produktbeschreibung: Kapazitiver IPS-LCD-Touchscreen 7 '' C 1024x600px HDMI + USB Rev 4.1 für Raspberry Pi Schwarz-Weiß-Gehäuse

7" kapazitiver Touchscreen für Raspberry Pi mit einer Auflösung von 1024 x 600 px. Funktioniert mit jeder Version von Rasbperry Pi über HDMI und microUSB - entsprechende Kabel sind im Set enthalten. Das Gerät funktioniert auch mit Minicomputern: Banana Pi und Beagle Bone Black Spezielles Gehäuse für Raspberry und Bildschirm in Schwarz und Weiß.

Das Gerät kommuniziert über das HDMI-Kabel (Bild) und die microUSB-Buchse (Touch). Beide Kabel sind im Kit enthalten.

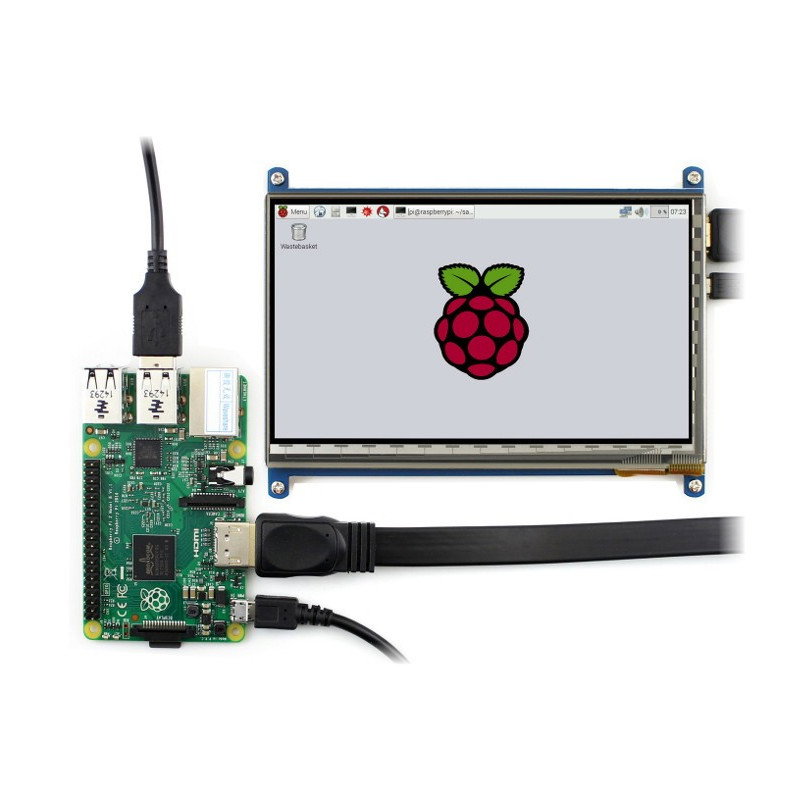

Ein Beispiel für die Verbindung des Bildschirms mit einem Raspberry Pi.

Verbindung mit dem Raspberry Pi

Um den Bildschirm auszuführen, verbinden Sie das Gerät über die mitgelieferten Kabel mit dem Raspberry Pi: HDMI und microUSB. Der HDMI-Anschluss überträgt das Bild, der USB-Anschluss empfängt die Daten der Touch-Oberfläche.

Verbindung mit Windows 7/8 / 8.1 / 10

Um den Bildschirm mit einem Windows-Computer zu verbinden, verbinden Sie den USB des Bildschirms mit dem USB des Computers und den HDMI-Anschluss des Bildschirms mit dem HDMI-Anschluss des Computers. Damit der Bildschirm richtig erkannt wird, wird empfohlen, zuerst das USB-Kabel anzuschließen. Nach dem Anschließen ist der Bildschirm sofort einsatzbereit, sowohl die Bild- als auch die Touchfunktionen.

Verbindung mit dem Raspberry Pi

Der Bildschirm funktioniert mit dem neuesten Raspbian-System, ohne dass Treiber installiert werden müssen. Damit der Bildschirm das Bild jedoch korrekt anzeigt, müssen Sie die Auflösung in der Konfigurationsdatei ändern. Öffnen Sie dazu die Datei config.txt mit dem Befehl:

  • sudo nano /boot/config.txt

und fügen Sie dann die folgenden Anweisungen am Ende hinzu:

  • max_usb_current=1
  • hdmi_group=2
  • hdmi_mode=87
  • hdmi_cvt 1024 600 60 6 0 0 0
  • hdmi_drive=1

Eine genaue Beschreibung des Anschlusses finden Sie auf der Website des Herstellers .

Nach dem Speichern der Datei und dem Neustart der Himbeeren sollten das Bild und die Touch-Funktion einwandfrei funktionieren.

Installation des Gehäuses

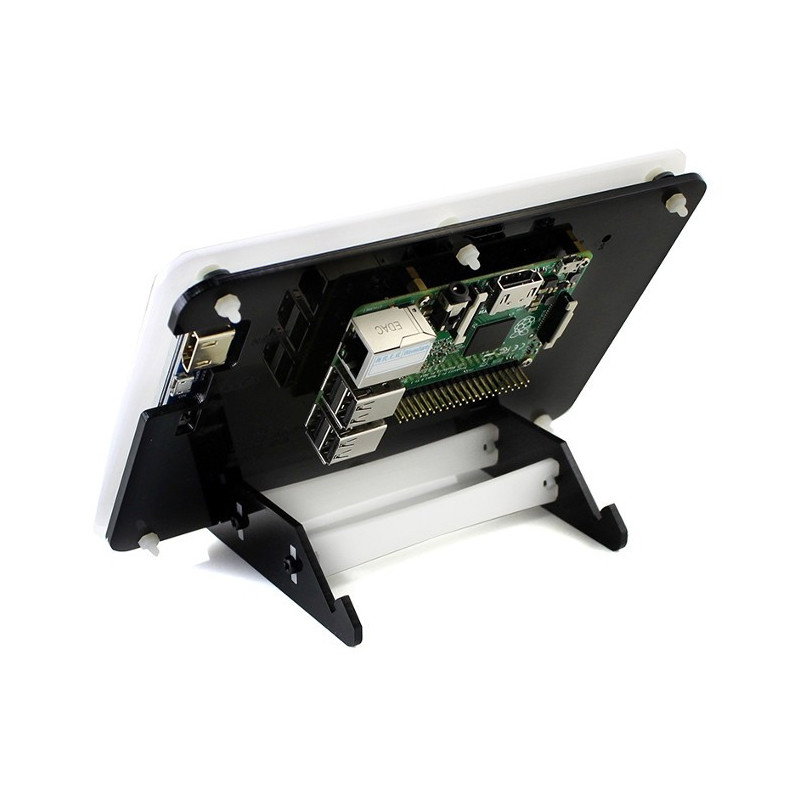

Das Gehäuse ermöglicht es Ihnen, den Bildschirm mit dem Raspberry Pi-Minicomputer auf der Rückseite zu montieren.

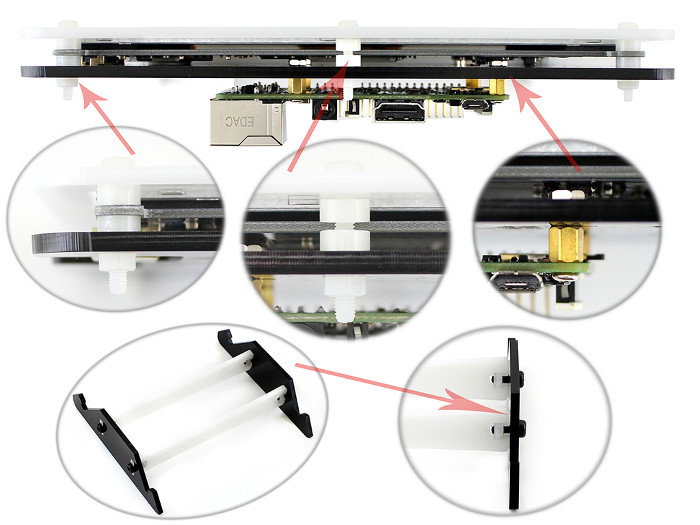

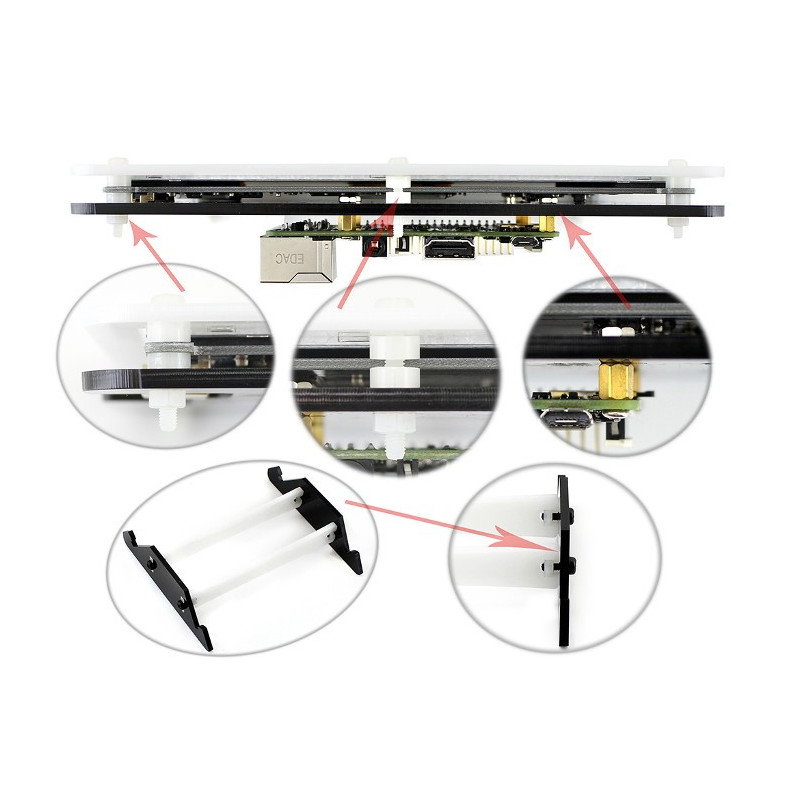

Ein Beispiel für die Montage des Bildschirms im Gehäuse.

Touchscreen-Spezifikation

  • Typ: Touchscreen, kapazitiv
  • Diagonale: 7 "
  • Auflösung: 1024 x 600 Pixel
  • Kooperiert mit:
  • Funktioniert auch mit allen HDMI-Geräten (Touch-Funktion dann nicht verfügbar)
  • 4 Befestigungslöcher (Schrauben enthalten)
  • Bildschirmabmessungen: 165 x 99 mm

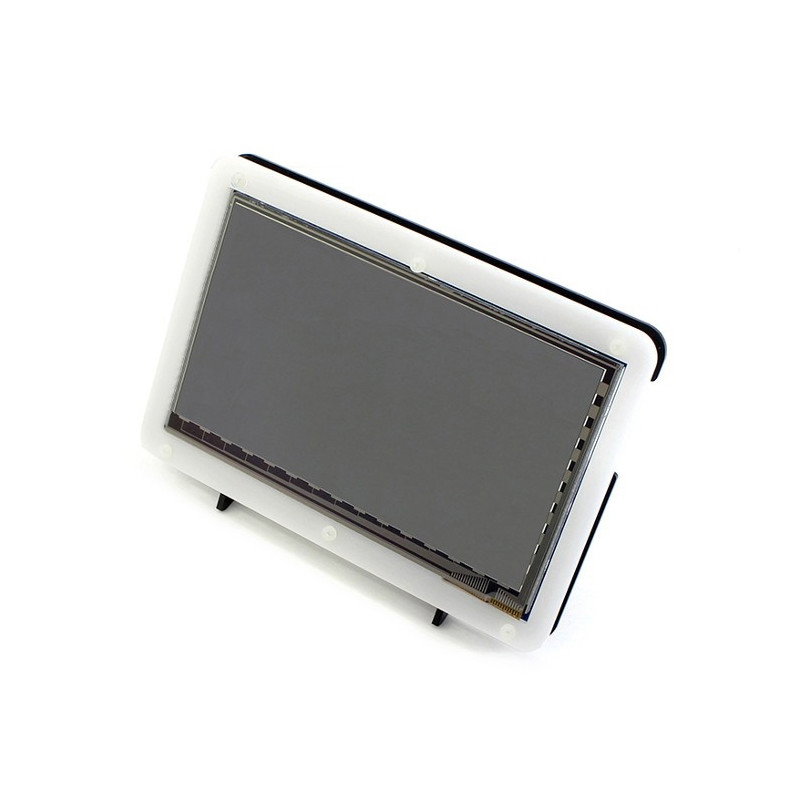

  • Schwarzes und weißes Gehäuse
  • Kann in einem Winkel von 45 ° oder 60 ° eingestellt werden
  • Material: Acryl

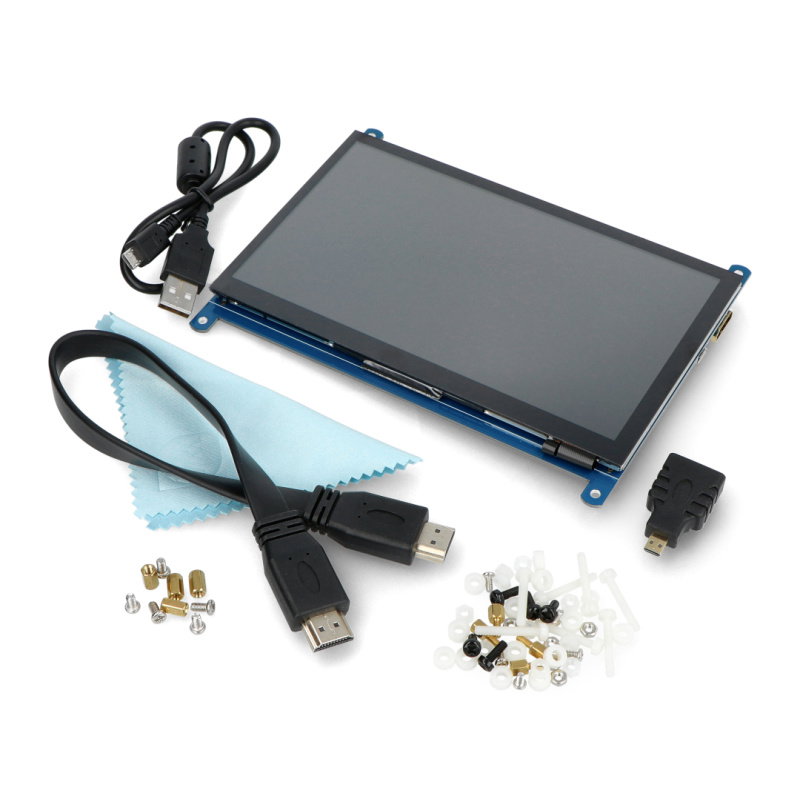

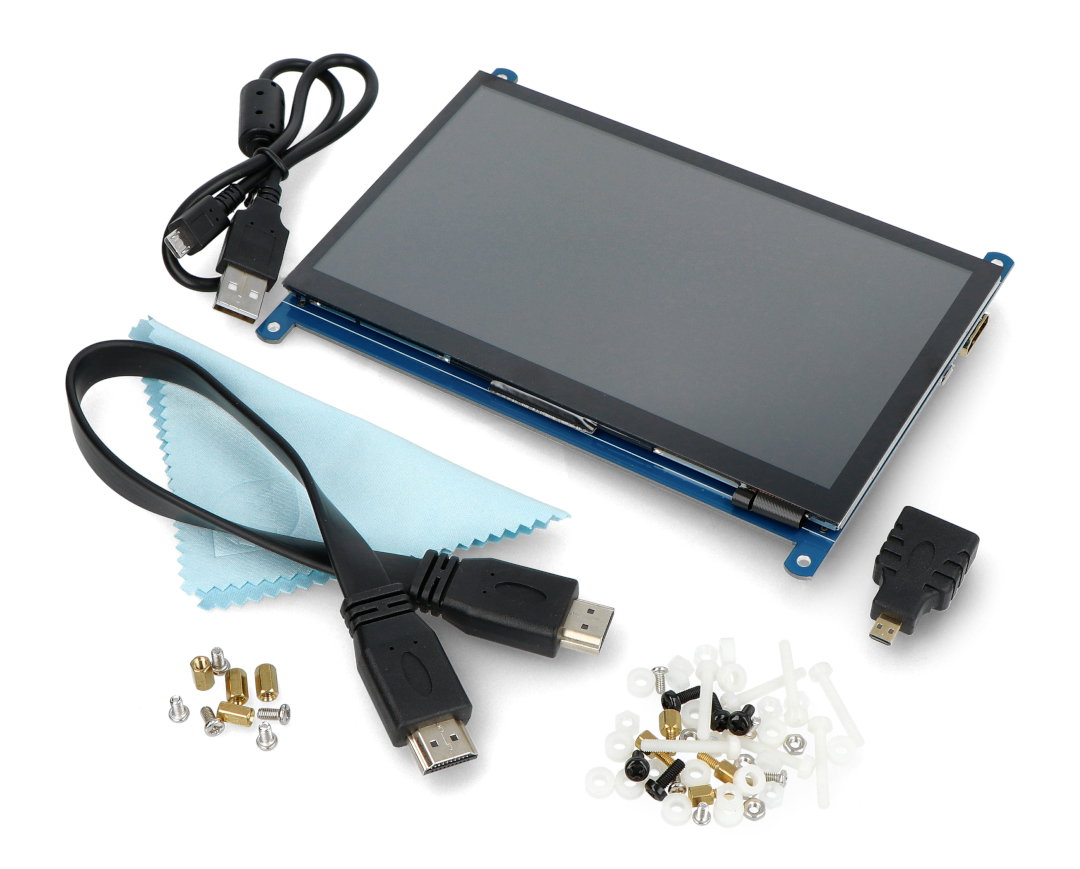

Satz enthält

  • 7 "Touchscreen, kapazitiv
  • HDMI Kabel
  • HDMI-Adapter - microHDMI
  • Befestigungsschrauben
  • USB - microUSB-Kabel für die Touch-Oberfläche
  • Gehäuse für Raspberry und Bildschirm - schwarz und weiß

Tischmonitor für Raspberry Pi

Kapazitiver IPS-LCD-Touchscreen 7 '' C 1024x600px HDMI + USB Rev 4.1 für Raspberry Pi Schwarz-Weiß-Gehäuse - Waveshare 11303 ist ein Produkt, das sich durch seine Konstruktion aus einem Kunststoffrahmen mit Ständer aus der breiten Palette von Displays für Minicomputer heraushebt .

Der Minicomputer selbst ist auf der Rückseite des Rahmens montiert, wodurch das Ganze wenig Platz auf dem Tisch einnimmt und sowohl im Elektroniklabor als auch am Lern- oder Erholungsort eine gute Figur macht. Mit dem Touchscreen können Sie den Raspberry Pi als digitalen Fotorahmen-Controller oder als Anzeige von Nachrichten von Nachrichtensendern oder Internet-Wettervorhersagen verwenden.

Verbindung mit einem Minicomputer

Kapazitiver LCD-Touchscreen IPS 7 '' C 1024x600px , dank des Vorhandenseins des HDMI-Anschlusses, kann nicht nur unter der Steuerung von Raspberry Pi-Boards arbeiten, sondern auch mit fast jedem anderen Minicomputer, Desktop-Computer, Laptop oder jedem Gerät, das mit digital ausgestattet ist Bildausgabe.

Es sei daran erinnert, dass die neueste Version des Raspberry Pi – Modell 4B – microHDMI-Anschlüsse anstelle der HDMI-Buchse in voller Größe hat, die in älteren Modellen der Platine zu finden ist. Um das Display mit dem neuen „Raspberry“ zu verbinden, verwenden Sie daher den in unserem Angebot erhältlichen Adapter oder ein Kabel mit entsprechenden Steckern.

Bildschirm - Typ LCD-IPS
Bildschirm - diagonal 7.00 ''
Bildschirm - Schnittstelle HDMI + GPIO
Bildschirmberührung Ja
Bildschirmauflösung 1024x600px
PAKETBREITE 20.7 cm
PAKETHÖHE 5.271 cm
PAKETTIEFE 14.9 cm
PAKETGEWICHT 0.52 kg

Tobiasz

11/15/21

Frage: Hallo, hat dieser Bildschirm eine eingebaute Batterie und muss nicht ständig an die Steckdose angeschlossen werden?
Antwort: Leider nein. Dieser Bildschirm hat keine Batterie.

Produktrezensionen

Kapazitiver IPS-LCD-Touchscreen 7 '' C 1024x600px HDMI + USB Rev 4.1 für Raspberry Pi Schwarz-Weiß-Gehäuse - Waveshare 11303

5/5

Durchschnittsnote

13

Kundenmeinung
Wir sammeln die folgenden
Bewertungen und verifizieren sie
mit Hilfe des externen Partners Trustmate
die aus dem Nachkaufprozess stammen.

Bewertungen:

Jan 19.01.2024 Bestätigter Kauf Übersetzte Rezension
Es ist in Ordnung 🆗!!!!!!
Szymon 13.12.2023 Bestätigter Kauf Übersetzte Rezension
Alles ist in Ordnung, das Display ist klar und reaktionsschnell.
Jarosław 24.10.2023 Bestätigter Kauf Übersetzte Rezension
Die Anzeige funktioniert wie beschrieben. Der Aufbau des Gehäuses dauerte eine Viertelstunde. Es könnte besser sein, auf dem Display zu kleben oder es leicht zu überlappen, aber so wie es ist, reicht es aus.
Rafał 06.06.2023 Bestätigter Kauf Übersetzte Rezension
Sehr gut
Zbigniew 21.12.2022 Bestätigter Kauf Übersetzte Rezension
Gutes Equipment empfehle ich als 2 kleine Computermonitore oder als Testequipment oder um ein Tablet zu bauen oder sonst was, das ein Display mit Touch und HDMI braucht
Maciej 03.11.2022 Bestätigter Kauf Übersetzte Rezension
Sehr gute Bildqualität, der Touch funktioniert wie er soll. Das Gehäuse ist etwas filigran, besonders der Standfuß, es schützt das auf der Rückseite verschraubte smc nicht - es lohnt sich, über eine Abdeckung für das Modul nachzudenken, man kann zum Beispiel ein Fragment des Gehäuses von RPI verwenden. Trotzdem empfehle ich es!
Tomasz Ł. 09.04.2022 Bestätigter Kauf Übersetzte Rezension
Tolles Display für Raspberry Pi. Schön, dass dem Kabelsatz (HDMI und USB) Ersatzschrauben und -muttern beigelegt wurden. Die auf der verlinkten Herstellerseite beschriebene Konfiguration funktioniert. Der clevere Ständer ermöglicht eine mehr oder weniger senkrechte Aufstellung. Das Display lässt sich mit einem formschönen Rahmen einfach in das Gehäuse einbauen. Bei Bedarf ist auch Platz für eine Miniaturkamera.
Marcin P. 25.05.2021 Bestätigter Kauf Übersetzte Rezension
Das Display funktioniert sehr gut mit RPi 4 und Windows 10. Im Set ist alles nötige Zubehör enthalten. Ich denke jedoch, dass diese weiße Frontblende ein besser gestaltetes Gitter haben sollte, da sie den Rand des Displays nicht abdeckt, was nicht sehr ästhetisch aussieht.
Mariusz R. 21.03.2021 Bestätigter Kauf Übersetzte Rezension
Gute Empfindlichkeit und Präzision. Eine Kalibrierung war nicht erforderlich.
Bartłomiej B. 09.02.2021 Bestätigter Kauf Übersetzte Rezension
Die Aufbauanleitung könnte besser sein, aber das Display ist sehr schön
Sebastian B. 09.02.2021 Bestätigter Kauf Übersetzte Rezension
Der Bildschirm ist in Ordnung, der Rahmen ist leider schlecht, obwohl er seinen Zweck erfüllt.
Łukasz 14.11.2022 Bestätigter Kauf
Jolanta 06.11.2022 Bestätigter Kauf
