Produktbeschreibung: Waveshare E-Paper E-Ink 7.8'' 1872x1404px Display für Raspberry Pi 4B/3B+/3B/Zero
Das Waveshare E-Ink E-Paper Display mit einer Diagonale von 7,8'' und einer Auflösung von 1872 x 1404 px kann zwei Farben darstellen: Schwarz und Weiß. Es unterstützt die teilweise Aktualisierung. Diese Art von Display kann zum Lesen von E-Books und elektronischen Zeitschriften verwendet werden. Der Bildschirm funktioniert mit dem Raspberry Pi zusammen mit dem im Kit enthaltenen Overlay. Das Modul kommuniziert über eine SPI / I2C / USB / I80 Schnittstelle . Die Versorgungsspannung beträgt 5 V. Displays dieses Typs zeichnen sich durch einen sehr geringen Stromverbrauch und große Betrachtungswinkel aus. Der Bildschirm ist eine ideale Wahl für Anwendungen wie Ebook-Reader, E-Ink und Industriegeräte.

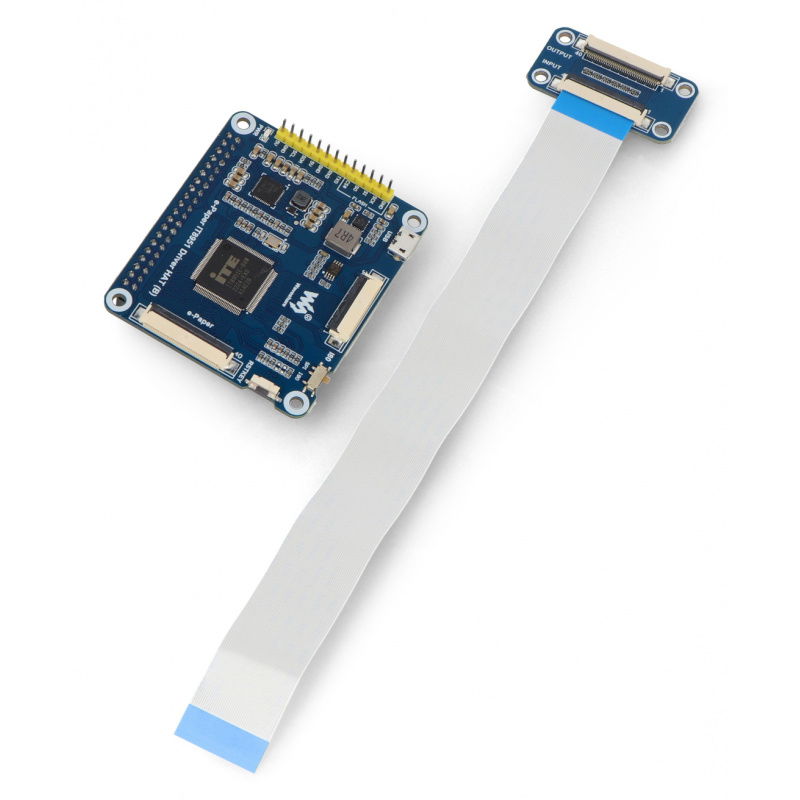

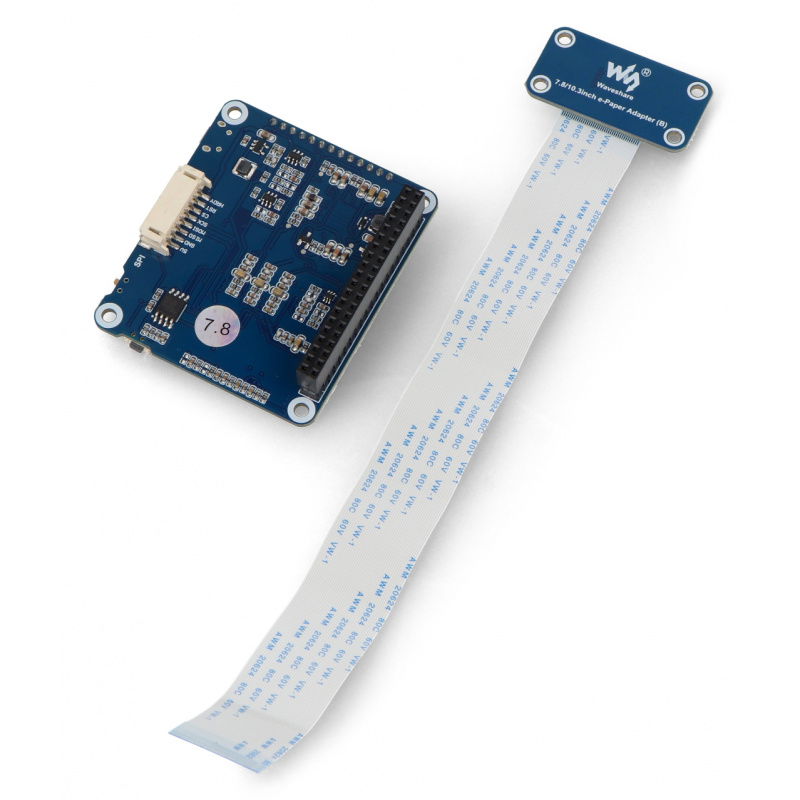

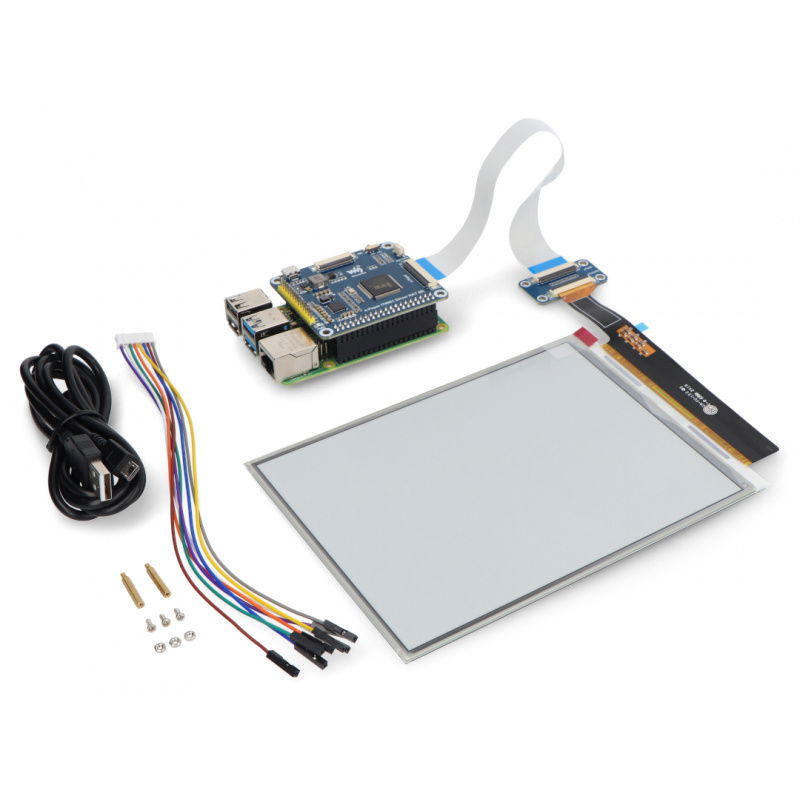

Waveshare E-Paper E-Ink 7,8" 1872 x 1404 px. Zum Verkauf steht der Bildschirm inklusive Overlay, der Raspberry Pi Minicomputer kann separat erworben werden.
|
Produkt kompatibel mit Raspberry Pi Der Hersteller bietet ein Benutzerhandbuch für Raspberry Pi, Windows PC und STM32. |
Spezifikationen des E-Paper-Displays
- Versorgungsspannung: 5 V

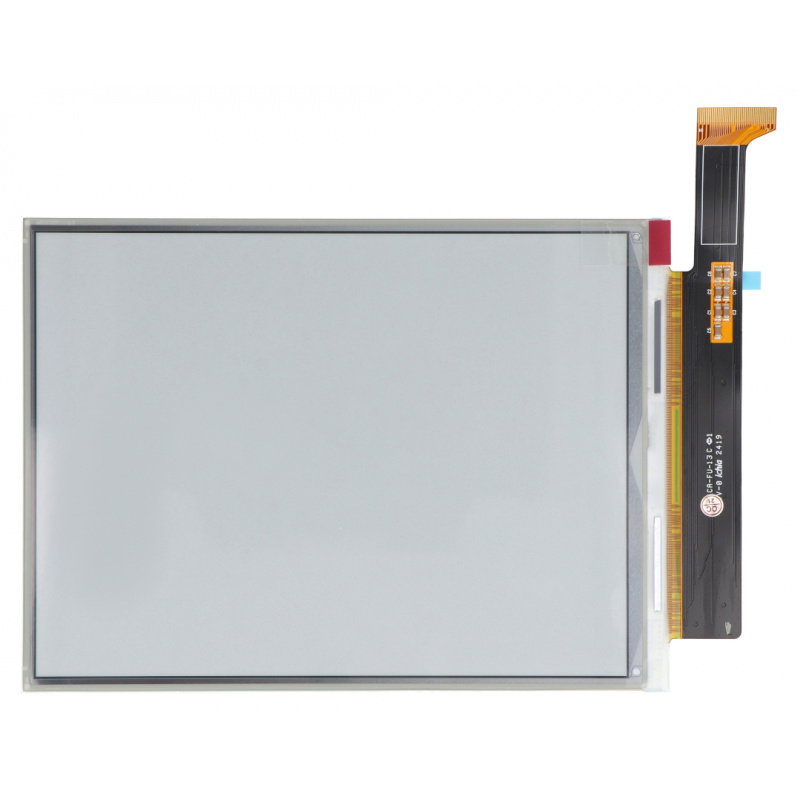

- Diagonale: 7,8"
- Auflösung: 1872 x 1404 px
- Abmessungen des Displays: 158,184 x 118,638 mm
- Pixelgröße: 0,0845 x 0,0845 mm
- Displayfarben: Schwarz, Weiß
- Graustufen: 2 bis 16 (1 bis 4 Bit)
- Volle Auffrischungszeit: 450 ms
- Betrachtungswinkel: bis zu 170°
- Stromverbrauch bei Auffrischung: 1,2 W
- Leistungsaufnahme im Idle-Modus: 0,1 W
- Schnittstelle: SPI / I2C / USB / I80
- Äußere Abmessungen: 173,8 x 127,6 x 0,78 mm
- Abmessungen des Overlays: 65,15 x 56,21 mm
Pinbelegung
Nachfolgend finden Sie die Pin-Tabelle für die SPI-Kommunikation.
| Pin | Beschreibung |
|---|---|
| 5 V | Versorgungsspannung: 5 V |
| GND | Masse der Schaltung. |
| MISO | MISO-Pin der SPI-Schnittstelle. |
| MOSI | MOSI-Pin der SPI-Schnittstelle. |
| SCK | Die Taktleitung der SPI-Schnittstelle. |
| CS | Chip Select, aktiviert durch einen Low-Status. |
| RST | Externer Reset, aktiviert durch einen Low-Zustand. |
| HRDY | Busy-Status-Ausgang, aktiviert durch einen Low-Status. |
E-Paper E-Ink Bildschirm 7.8'' 1872x1404px - Display für Raspberry Pi 4B/3B+/3B/Zero - Waveshare 16766
Wir bieten ein E-Paper-Display von der hervorragenden Firma Waveshare an. Das Display hat eine Diagonale von 7,8", bei einer Auflösung von 1872 x 1404 Pixel. Das Gerät zeigt zwei Farben an - Schwarz und Weiß.
Ein E-Ink-Bildschirm ist ein sehr sparsamer Displaytyp - das Gerät verbraucht nur dann Energie, wenn sich das Bild ändert, während ein kontinuierlich angezeigtes Einzelbild keinen Energieaufwand erfordert. Aufgrund dieser Eigenschaften eignet sich diese Art von Display zum Beispiel hervorragend zum Lesen von Büchern oder Zeitungen - Sie können mit dem Raspberry Pi Ihren eigenen E-Book-Modus erstellen.

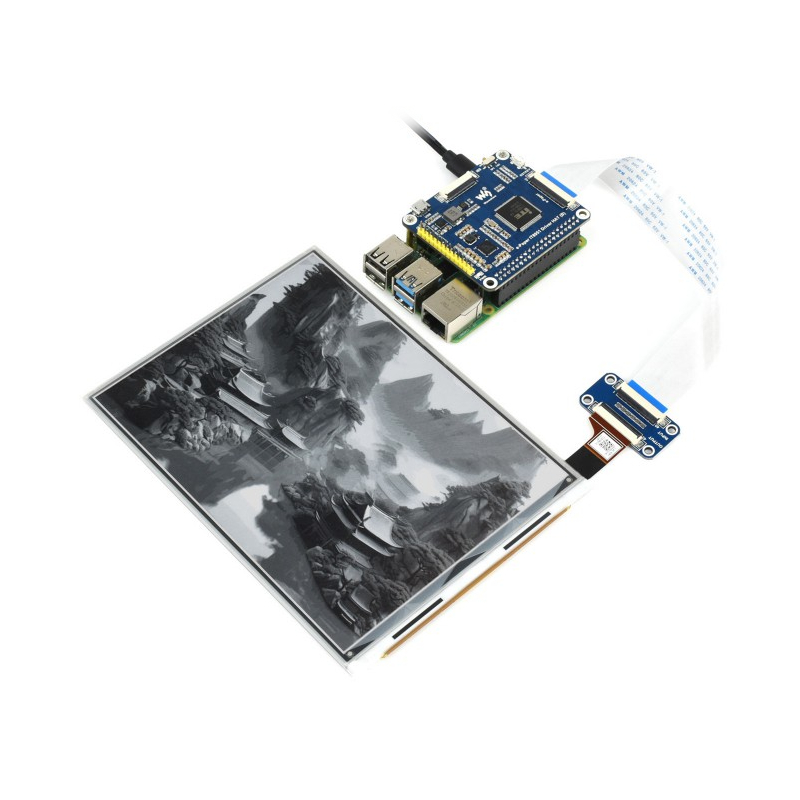

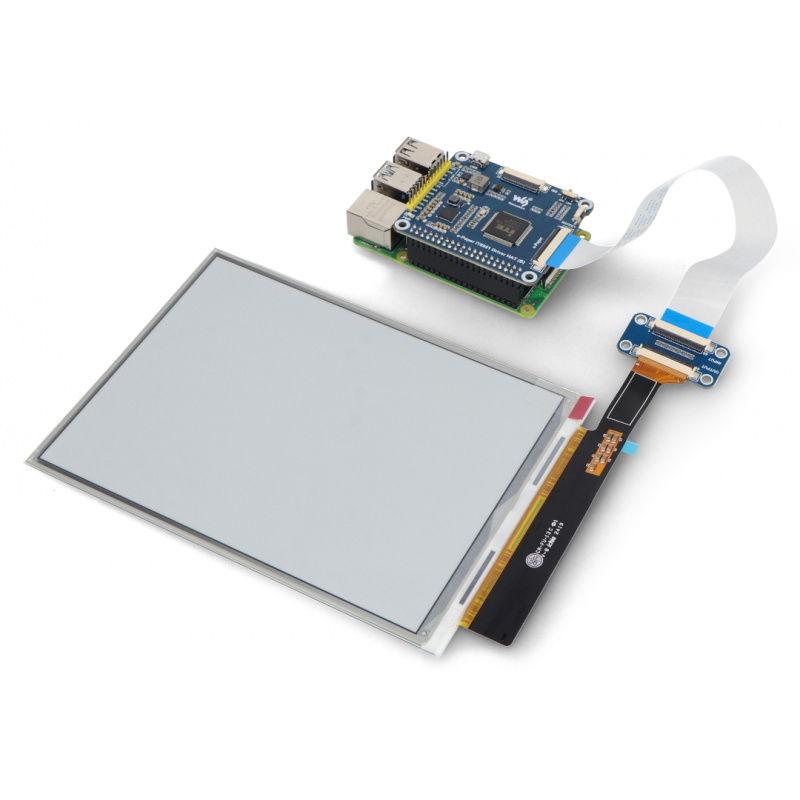

Raspberry Pi-Display - E-Paper mit einer Diagonale von 7,8"
Der Bildschirm benötigt eine 5-V-Stromversorgung und kommuniziert mit dem Minicomputer über SPI / I2C / USB / I80-Schnittstellen.
Dank der einzigartigen Eigenschaften der Displaytechnologie bietet der E-Ink-Bildschirm auch hervorragende Betrachtungswinkel.
