Produktbeschreibung: ePaper Driver Board - ePaper Display Treiber für Seeed Xiao V2 - Seeedstudio 114993558
Das ePaper Driver Board-Modul ist eine vielseitige Erweiterung für ePaper-Displays, die für Projekte mit Seeedstudio Xiao-Mikrocontrollern optimiert ist. Das Gerät bietet eine breite Palette von Funktionen - eine eingebaute Batterieladeschaltung (ETA9740), einen JST-Port mit einem Schalter für die Stromversorgung, einen 24-poligen FPC-Anschluss für Displays und einen zusätzlichen I/O-Port für den Anschluss von Sensoren. Mit seinem kompakten Formfaktor und der vollen Kompatibilität mit der vorinstallierten Xiao-Version erleichtert das Modul den Bau von kompakten, batteriebetriebenen Geräten.
Der Hersteller hat ein ausführliches Benutzerhandbuch erstellt - schauen Sie es sich an!
ePaper Driver Board - ePaper-Display-Treiber für Seeed Xiao V2 - Seeedstudio 114993558.
Das ePaper Driver Board Modul ist eine universelle Erweiterung für ePaper-Displays.Besondere Merkmale
- Eingebaute ETA9740-Ladeschaltung: sorgt für sicheres und effizientes Laden von Lithium-Akkus
- Batterieanschluss mit Schalter: ermöglicht den einfachen Anschluss von Batterien mit ON/OFF-Funktion zum Energiesparen
- FPC 24-poliger 0,5mm-Anschluss: kompatibel mit mehreren ePaper-Bildschirmen mit unterschiedlichen Auflösungen und Farben
- I/O-Erweiterungsport: ermöglicht den Anschluss zusätzlicher Sensoren wie Temperatur- und Feuchtigkeitssensoren
- Vollständige Integration mit Xiao: Kompatibilität mit Xiao-Boards (Versionen mit gelöteten Pins) ermöglicht eine schnelle Projektentwicklung
- Multi-Screen ePaper-Unterstützung: Unterstützung von 1,54" bis 7,5" Monochrom- und Farbdisplays
Praktische Anwendungen
- Digital Signage: Verwenden Sie das ePaper Driver Board, um dynamische und energieeffiziente digitale Schilder zu erstellen
- E-Reader: Erstellen Sie Ihren eigenen personalisierten E-Reader mit auf Ihre Bedürfnisse zugeschnittenen Funktionen
- Smart Home Bedienfelder: Integrieren Sie das Board in Ihr Smart Home System für ein elegantes und modernes Bedienfeld
- Elektronische Preisschilder: Erstellen Sie elektronische Preisschilder für einen effizienteren und umweltfreundlicheren Einzelhandel
- Lehrmittel: Entwickeln Sie interaktives Lehrmaterial, das leicht aktualisiert werden kann.
Ermöglicht den Anschluss zusätzlicher Sensoren, wie z.B. Temperatur- und Feuchtigkeitssensoren.

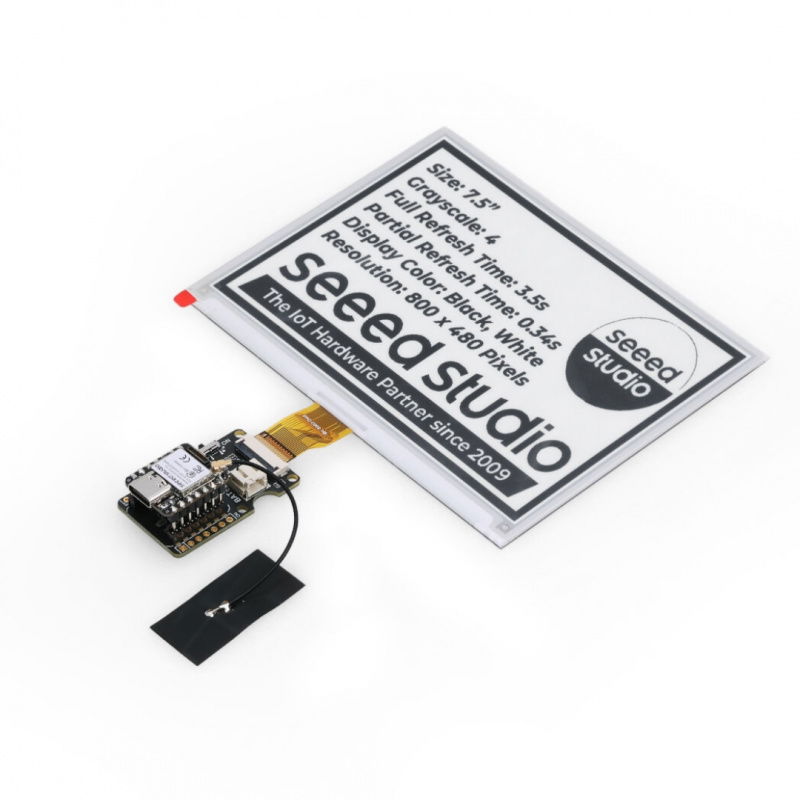

Unterstützt verschiedene Größen von ePaper-Displays.Unterstützte eInk-Displays
- E-Papier 1,54'' - Dotmatix 200 x 200 px
- E-Paper 2,13'' - Flexibles Monochrom 212 x 104 px
- E-Papier 2,13'' - Vierfaches 212 x 104 px
- E-Papier 2,13'' - Einfarbig 122 x 250 px
- E-Papier 2,9'' - Einfarbig 128 x 296 px
- E-Papier 2,9'' - Vierfachfarbe 128 x 296 px
- E-Papier 4,2'' - Einfarbig 400 x 300 px
- E-Papier 5,65'' - Siebenfarbig 600 x 480 px
- E-Papier 5,83'' - Einfarbig 648 x 480 px
- E-Papier 7,5'' - Einfarbig 800 x 480 px
Technische Daten ePaper Driver Board
- ePaper-Anschluss: FPC 24-polig, 0,5 mm, oberer Kontakt
- Lade-Chip: ETA9740
- Akku-Anschluss: JST 2 mm
- Schalter: Batteriestrom EIN/AUS
- Stromversorgung: 3,7 V (Li-Ion-Akku) oder über Xiao
- Anschluss an Xiao: 7-polige 2,54-mm-Buchse
Der Bausatz enthält weder ein Display noch Xiao-, Raspberry- oder Arduino-Boards - diese müssen separat erworben werden.
Mit dem Modul lassen sich leicht kompakte, batteriebetriebene Geräte bauen.
