E-Papier E-Ink 7.5'' 800x480px Display mit HAT-Overlay für Raspberry Pi - Waveshare 13504
7,5" E-Paper-Display in E-Ink-Technologie mit einer Auflösung von 800 x 480 px. Funktioniert mit 3,3 V und 5 V. Entwickelt für den Einsatz mit dem Hauptgerät. Kommuniziert über die SPI-Schnittstelle. HAT-Overlay für Raspberry Pi enthalten.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Waveshare E-Paper E-Ink 7.5'' 800x480px - HAT Overlay Display für Raspberry Pi
Ein 7,5" E-Paper Display in E-Ink Technologie mit einer Auflösung von 800 x 480 px. Arbeitet mit 3,3 V und 5 V. Es kommuniziert über eine SPI-Schnittstelle. Diese Art von Display kann zum Lesen von E-Books und elektronischen Zeitschriften verwendet werden. HAT-Overlay für Raspberry Pi im Lieferumfang enthalten.
Das Produkt ist mit Adruino und Raspberry Pi kompatibel.
Der Hersteller stellt ein Benutzerhandbuch für Arduino und Raspberry Pi zur Verfügung.
Der Artikel ist ein Display mit HAT-Overlay, der Minicomputer Rasberry Pi muss separat erworben werden.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Das Display mit HAT-Overlay ist Gegenstand dieses Verkaufs, der Rasberry Pi Minicomputer muss separat erworben werden.
Display-Anschlüsse
Das Hauptmodul hat einen 8-poligen Anschluss.
| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung: 3,3 V / 5 V |
| GND | Masse der Schaltung. |
| DIN | MOSI-Pin der SPI-Schnittstelle. |
| CLK | SCK-Pin der SPI-Schnittstelle. |
| CS | Chip Select, aktiviert durch einen Low-Zustand. |
| DC | Daten-/Befehlsauswahl. High-Zustand - Daten Niedriger Zustand - Befehle |
| RST | Externer Reset, aktiviert durch einen Low-Status. |
| BUSY | Ausgang für den Busy-Status, aktiviert durch einen Low-Status. |
| PWR | Ein-/Ausschalten der Energieverwaltung. |
Spezifikationen des E-Paper Waveshare-Bildschirms
- Versorgungsspannung: 3,3 V oder 5 V
- Schnittstelle: SPI 3- oder 4-Draht
- Pixelgröße: 0,205 x 0,204 mm
- Auflösung: 800 x 480 px
- Displayfarbe: schwarz-weiß
- Volle Auffrischungszeit: 4 s
- Schnelle Auffrischungszeit: 1,5 s
- Teilweise Auffrischungszeit: 0,4 s
- Leistungsaufnahme während der Auffrischung: 26,4 mW (typisch)
- Stromverbrauch im Ruhezustand: weniger als 0,01 uA (typischerweise keine)
- Graustufen: 4
- Auffrischungszeit von 4 Graustufen: 2,1 s
- Betrachtungswinkel: 170 °
- Äußere Abmessungen: 170,2 x 111,2
- Abmessungen des Displays: 163,2 x 97,92 mm
Gegenstand des Verkaufs ist das Display mit HAT-Overlay, der Rasberry Pi Minicomputer muss separat erworben werden.
E-Paper E-Ink 7,5'' 800 x 480 px - Display mit HAT-Overlay für Raspberry Pi - Waveshare 13504

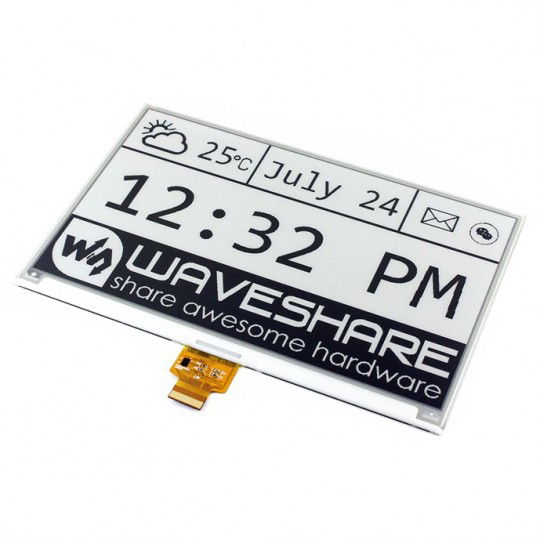

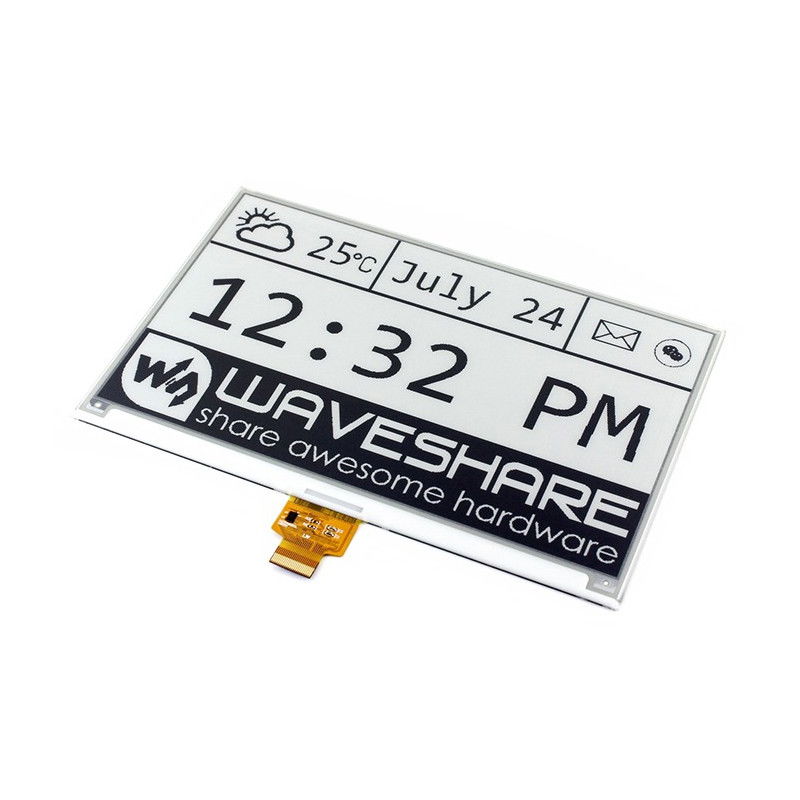

Das E-Ink-Display von Waveshare ist ein monochromes Display mit HAT-Overlay für Raspberry Pi, das mit E-Paper - elektronischer Papiertechnologie - hergestellt wird. Dies ist eine moderne Lösung, die u.a. in E-Book-Readern verwendet wird.
E-Paper-Displays sind energieeffizient, ermüden die Augen nicht und emittieren kein Licht, was sie ideal für viele elektronische Projekte macht. Das Modell von Waveshare bietet eine Auflösung von 800 x 480 px bei einer Diagonale von 7,5", sowie einen Betrachtungswinkel von 170°.
Modernes E-Paper-Display mit Overlay für Raspberry Pi

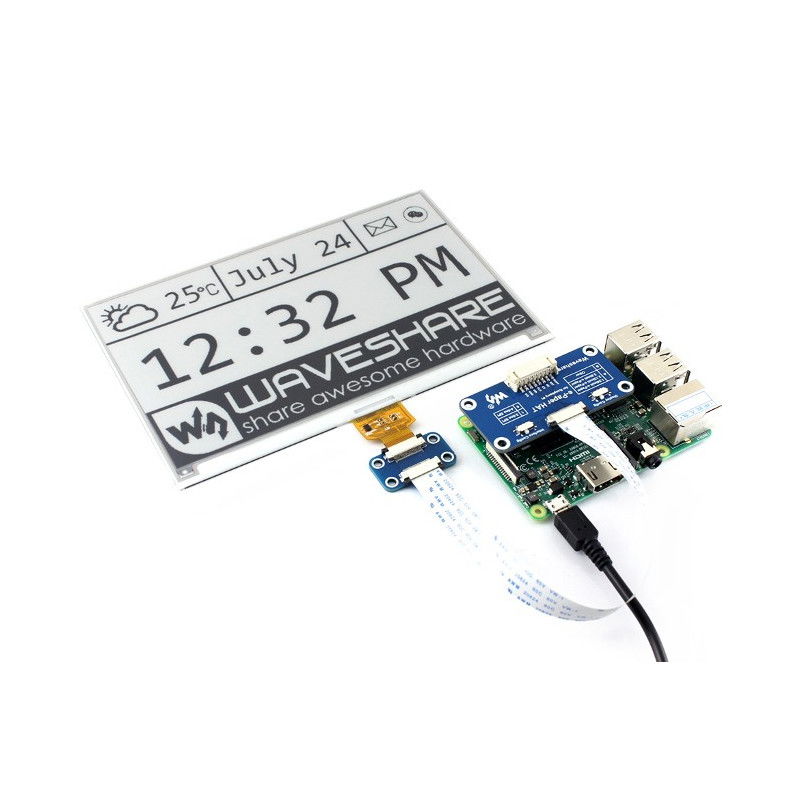

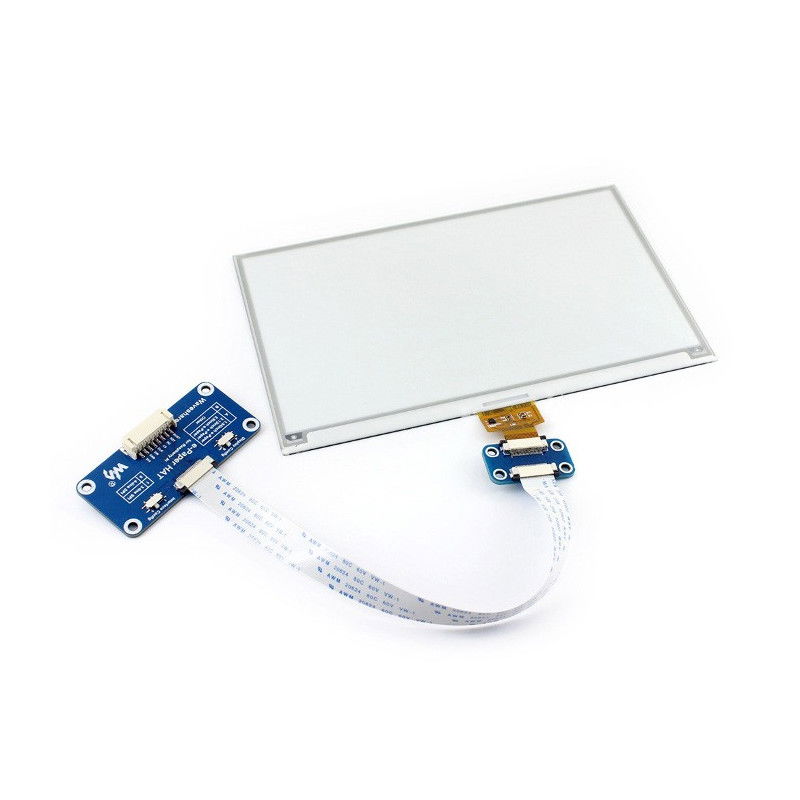

Das E-Paper-Display von Waveshare wird mit einem HAT-Overlay für den Raspberry Pi verkauft, das den Anschluss an das Board über die GPIO-Schnittstelle (SPI) erleichtert. Der Bildschirm kann mit 3,3 V oder 5 V betrieben werden.
In unserem Sortiment finden Sie auch andere E-Paper-Displays, darunter Modelle, die mit dem Raspberry Pi oder verschiedenen Mikrocontrollern kompatibel sind. Außerdem bieten wir eine große Auswahl an Zubehör für E-Paper-Displays, darunter Anschlusskabel, Adapter und vieles mehr.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | E-Paper |
| Bildschirm - diagonal | 7,50 '' |
| Bildschirm - Schnittstelle | GPIO |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 800x480px |
| Breite | 21 cm |
| Höhe | 15 cm |
| Tiefe | 5 cm |
| Gewicht | 0,157 kg |
Bei Bestellungen ab 100,00 € übernehmen wir die Versandkosten, unabhängig vom gewählten Versanddienst. Gilt für die Lieferung nach: Deutschland.
GLS
2-3 Tage
ab 4,69 €
DHL
2-3 Tage
ab 4,99 €
Hermes
2-4 Tage
ab 4,99 €
Ambro Express (Frei Bordsteinkante)
2-4 Tage
ab 60,00 €
Ambro Express (Frei Wohnungstür)
2-4 Tage
ab 100,00 €
Die vollständigen Versandbedingungen finden Sie auf der Seite Lieferung und Bezahlung.
30 Tage Rückgaberecht, ohne Angabe von Gründen
Wenn das Produkt Ihre Erwartungen nicht erfüllt, haben Sie ab Erhalt der Sendung 30 Tage Zeit, vom Vertrag zurückzutreten. Das Produkt muss lediglich vollständig sein. Das Rückgaberecht steht Verbrauchern zu (ein Kauf ohne Bezug zu einer gewerblichen Tätigkeit).
Reklamationen
Sollte das gekaufte Produkt mangelhaft sein, können Sie eine Reklamation aus der Garantie oder der Gewährleistung geltend machen. Wir bearbeiten Reklamationen unverzüglich, spätestens innerhalb von 14 Werktagen nach Eingang der Meldung samt der beanstandeten Ware.
Frage: Guten Tag, hat dieses Display eine Auflösung von 800x480 oder 640x384? Der Link und die Beschreibung suggerieren 800x480, aber wenn man ein Thumbnail im Slack Messenger generiert, zeigt es die 640x384 Beschreibung an.
Die Bildschirmauflösung hat sich gerade geändert und wurde von 640x384 auf 800x480 erhöht.
Zusammenfassung
Revision v2: 800x480
Revision v1: 640x384
