DPI-Bildschirm - LCD IPS 5 '' 800x480px für Raspberry Pi 4B / 3B + / 3B / Zero - Waveshare 16381
Wavseshare IPS-Bildschirm mit einer Diagonale von 5 " und einer Auflösung von 800 x 480 px . Das Kit enthält ein Modul in Form eines Overlays auf den GPIO-Pins des Raspberry Pi 4B / 3B + / 3B / Zero. Das Display wird angeschlossen das Overlay mit einem DPI-Tape Der Bildschirm hat keine Touch-Funktion .
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Waveshare DPI-Bildschirm - LCD IPS 5 '' 800x480px für Raspberry Pi 4B / 3B + / 3B / Zero

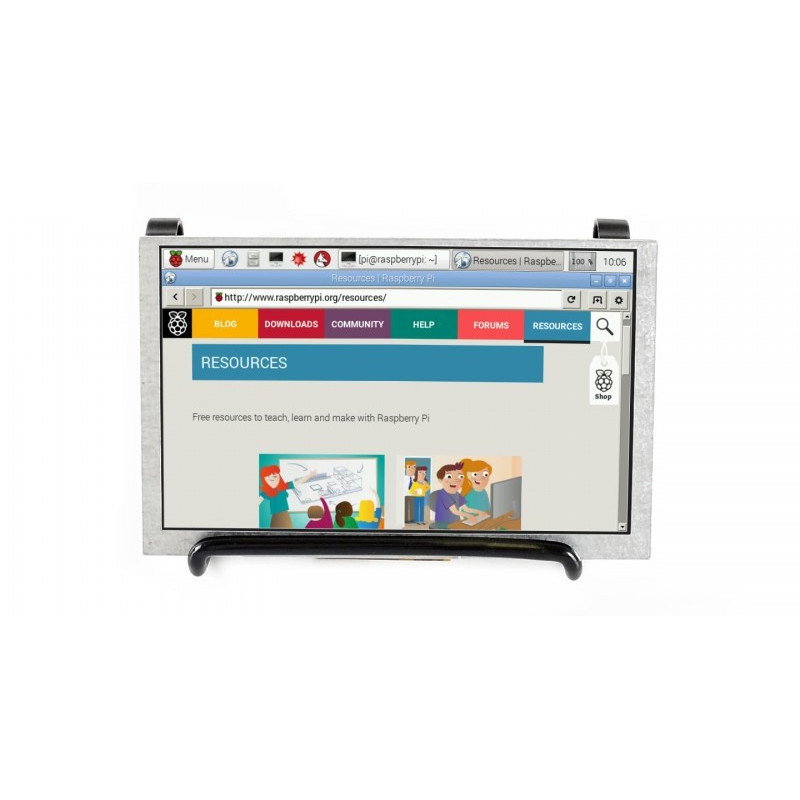

Wavseshare IPS-Bildschirm mit einer Diagonale von 5 " und einer Auflösung von 800 x 480 px . Das Kit enthält ein Modul in Form eines Overlays auf den GPIO-Pins des Raspberry Pi 4B / 3B + / 3B / Zero . Das Display wird angeschlossen das Overlay mit einem DPI-Tape Der Bildschirm hat keine Touch-Funktion Im Set ist auch ein Ständer für den LCD-Bildschirm enthalten.
Verbindung mit dem Raspberry Pi
Um den Bildschirm auszuführen, verbinden Sie das Display mit dem Raspberry Pi-Overlay mithilfe des DSI-Tapes und stecken Sie das Modul auf die GPIO-Pins des Minicomputers.
Das Gerät kommuniziert über die GPIO-Pins unter Verwendung des Overlays. Alle Artikel sind enthalten.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

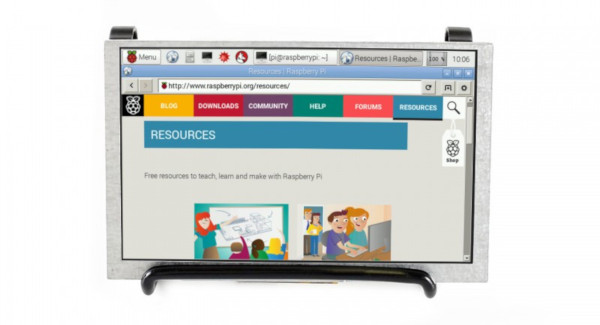

Ein Beispiel für die Verbindung des Bildschirms mit einem Raspberry Pi. Nach dem Speichern der Datei und dem Neustart der Himbeere und dem Einschalten der Hintergrundbeleuchtung sollte das Bild ordnungsgemäß funktionieren.
Eine genaue Beschreibung des Anschlusses finden Sie auf der Website des Herstellers . |
Software
Der Bildschirm funktioniert mit dem neuesten Raspbian, Ubuntu oder OSMC. Damit der Bildschirm das Bild jedoch korrekt anzeigt, müssen Sie die Auflösung in der Konfigurationsdatei ändern. Öffnen Sie dazu die Datei config.txt mit dem Befehl:
sudo nano /boot/config.txt
und fügen Sie dann am Ende die folgenden Anweisungen hinzu:
dtoverlay = dpi24
enable_dpi_lcd = 1
display_default_lcd = 1
dpi_group = 2
dpi_mode = 87
dpi_output_format = 0x6f005
hdmi_timings = 800 0 40 48 88 480 0 13 3 32 0 0 0 60 0 32.000.000 6
Fügen Sie für Raspberry Pi 4B die folgenden Zeilen hinzu und kommentieren / löschen Sie die Zeile dtoverlay = vc4-fkms-V3D:
[pi4]
# Aktivieren Sie den DRM VC4 V3D-Treiber über dem dispmanx-Anzeigestapel
# dtoverlay = vc4-fkms-v3d
max_framebuffers = 2
dpi_timings = 800 0 40 48 88 480 0 13 3 32 0 0 0 60 0 26.000.000 6
[alles]
# dtoverlay = vc4-fkms-v3d
dtoverlay = dpi24 enable_dpi_lcd
enable_dpi_lcd = 1
display_default_lcd = 1
dpi_group = 2
dpi_mode = 87
dpi_output_format = 0x6f005
hdmi_timings = 800 0 40 48 88 480 0 13 3 32 0 0 0 60 0 32.000.000 6
disable_overscan = 1

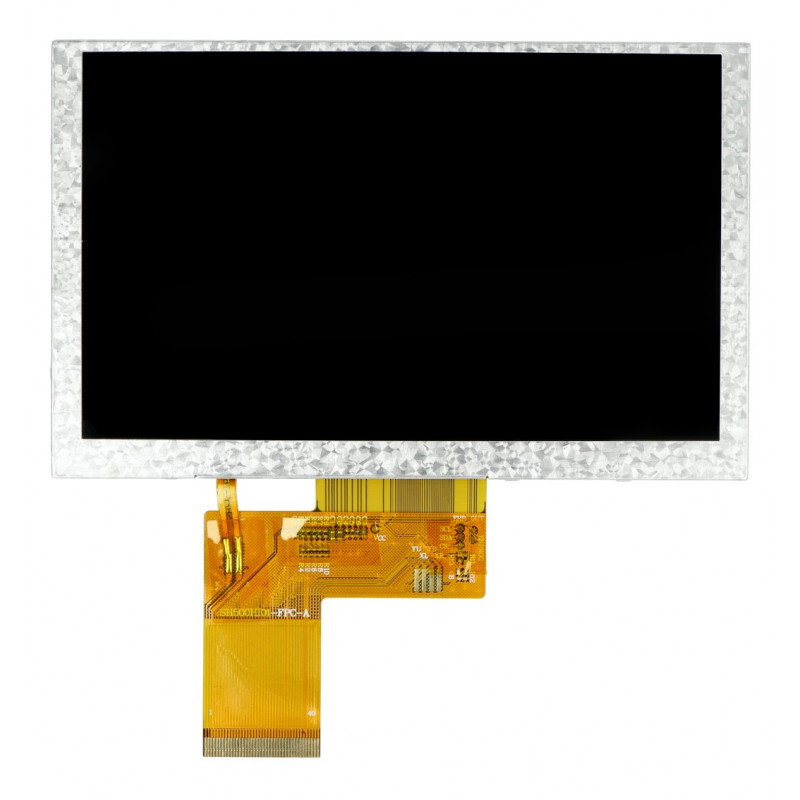

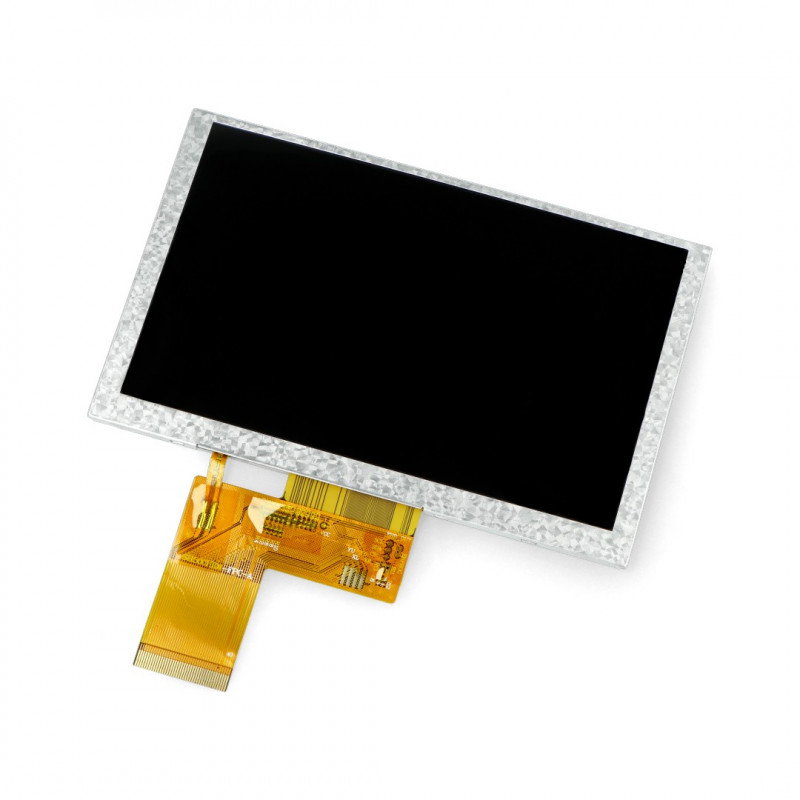

Bildschirmspezifikation
- Diagonale: 5 "
- Auflösung: 800 x 480 Pixel
- Typ: IPS
- Kommunikation: DSI + GPIO
- Kompatibel mit: Raspbian, Ubuntu, OSMC usw.
- Overlay-Maße: 65 x 30 mm

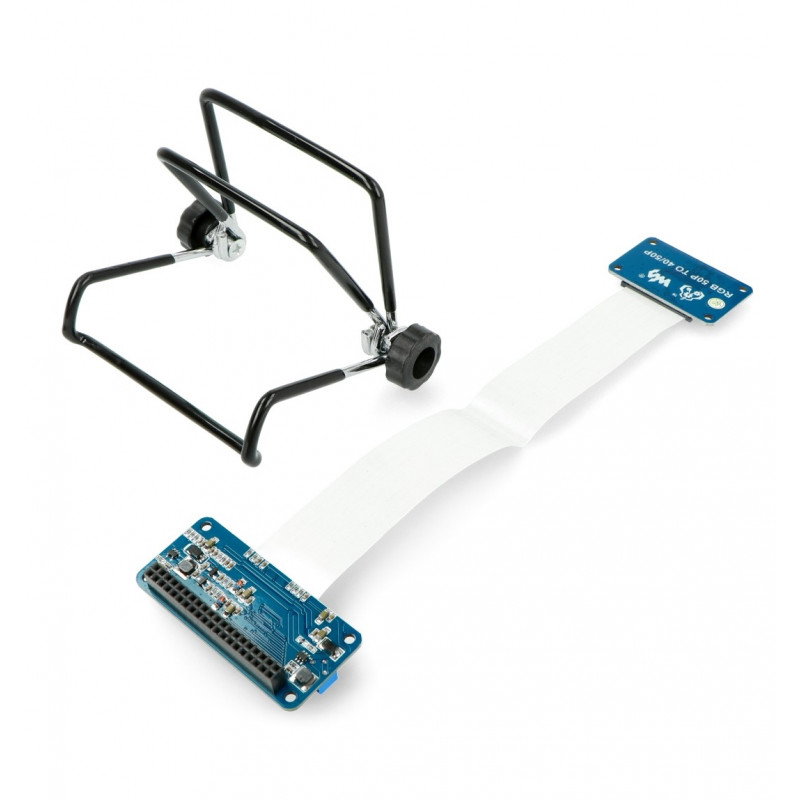

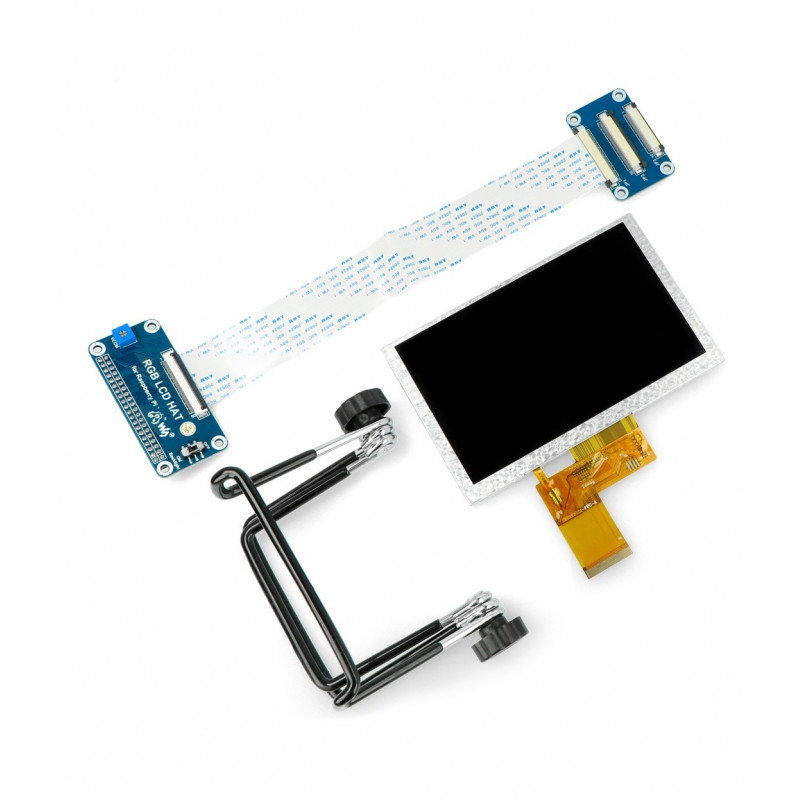

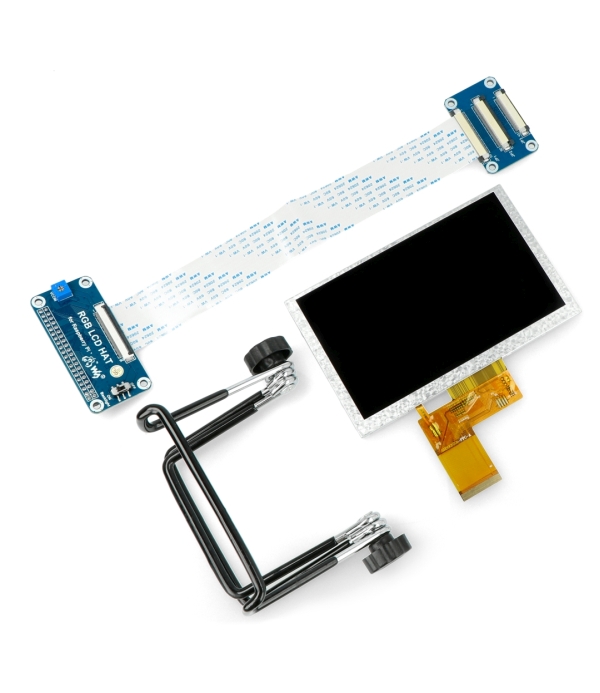

Satz enthält
- 5 "800 x 480 px Bildschirm
- GPIO-Overlay
- Bandadapter
- Verbindungsband
- Bildschirmständer
DPI-Bildschirm - LCD IPS 5 '' 800x480px für Raspberry Pi 4B / 3B + / 3B / Zero - Waveshare 16381

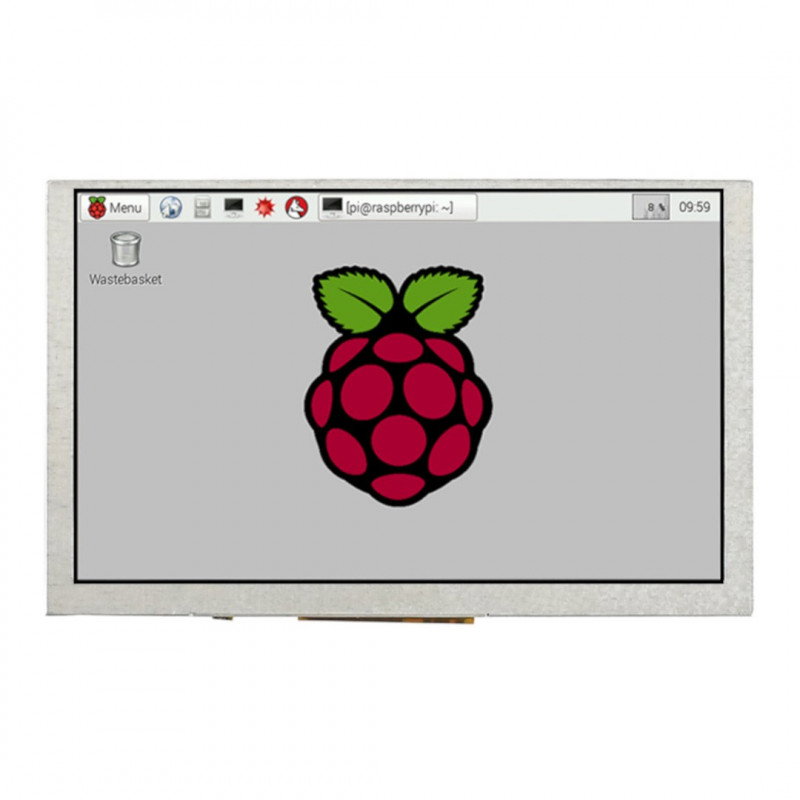

Wir bieten einen hervorragenden Bildschirm an, der für die Verbindung mit dem Raspberry Pi entwickelt wurde. Das Gerät wurde von WaveShare hergestellt, hat eine Diagonale von 5 Zoll und die Bildauflösung beträgt 800 x 480 Pixel. Das Display ist vom IPS-LCD-Typ – Sie können sich also auf eine hohe Bildqualität und einen hohen Grad an SRGB-Farbwiedergabe verlassen.
Das Display wird über eine spezielle Kappe mit dem Raspberry Pi verbunden, die über die entsprechenden GPIO-Pins und das DPI-Tape verbunden wird.
Raspberry Pi-Display - LCD-IPS-Bildschirm
Der Bildschirm ist voll kompatibel mit dem Raspberry Pi, mit den Modellen 4B, 3B+, 3B und Zero. Das Set enthält alle notwendigen Elemente zum Anschließen und einen speziellen Ständer, dank dem Sie das Display fest auf einer ebenen Fläche platzieren können.
Es sei daran erinnert, dass das Gerät mit dem neuesten Raspbian sowie Ubuntu oder OSMC arbeiten kann. Um die volle Leistungsfähigkeit des Displays zu nutzen, lohnt es sich, die Displayauflösung zu ändern.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 5.00 '' |
| Bildschirm - Schnittstelle | GPIO + DPI |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 800x480px |
| Breite | 15 cm |
| Höhe | 5,5 cm |
| Tiefe | 20,5 cm |
| Gewicht | 0,224 kg |
