Produktbeschreibung: IPS 1,28'' 240 x 240 px rundes LCD Display - RP2040, 6-Achsen Sensor - Waveshare 24580
Das runde IPS-LCD-Display mit 1,28''Touchscreen ist ein Modul, das auf dem RP2040 Mikrocontroller mit einem 133 MHz Dual-Core ARM Cortex M0+ Prozessor basiert, der im Raspberry Pi Pico verwendet wird. Es wird von Waveshare hergestellt. Er verfügt über 246 KB SRAM und 16 MB Flash-Speicher und ist in der Lage, eine Bildauflösung von 240 x 240 px und 65.000 Farben darzustellen. Es ist außerdem mit einer USB-Typ-C-Buchse zum Aufladen des Lithium-Ionen-Akkus ausgestattet und bietet einen Modus mit geringem Stromverbrauch.
Der Hersteller hat ein ausführliches Benutzerhandbuch mit Beispielprogrammcodes erstellt - schauen Sie es sich an!

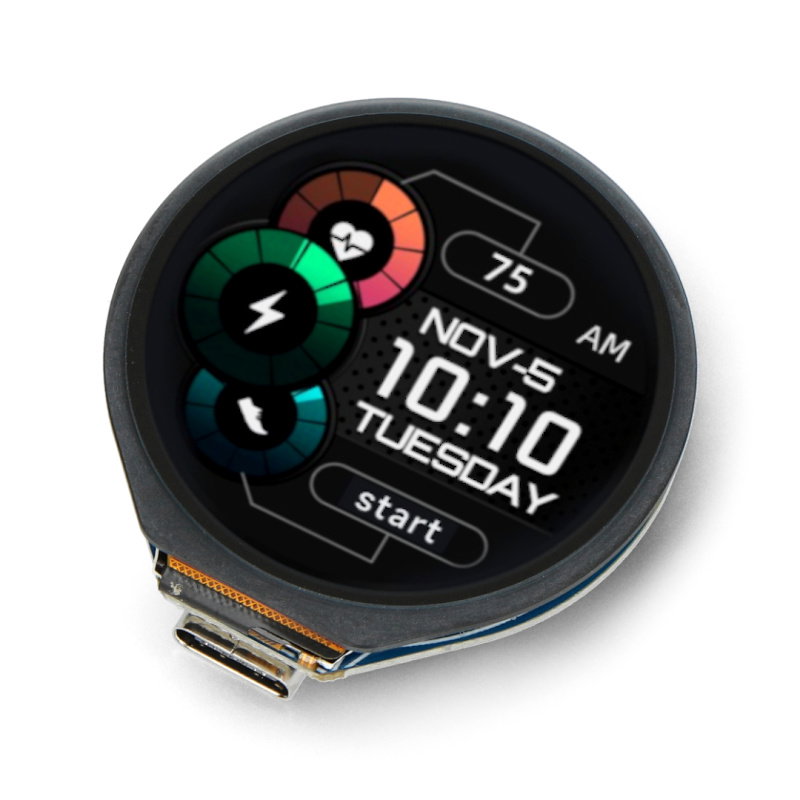

IPS 1,28'' 240 x 240 px rundes LCD-Display - RP2040, 6-Achsen-Sensor - Waveshare 24580.

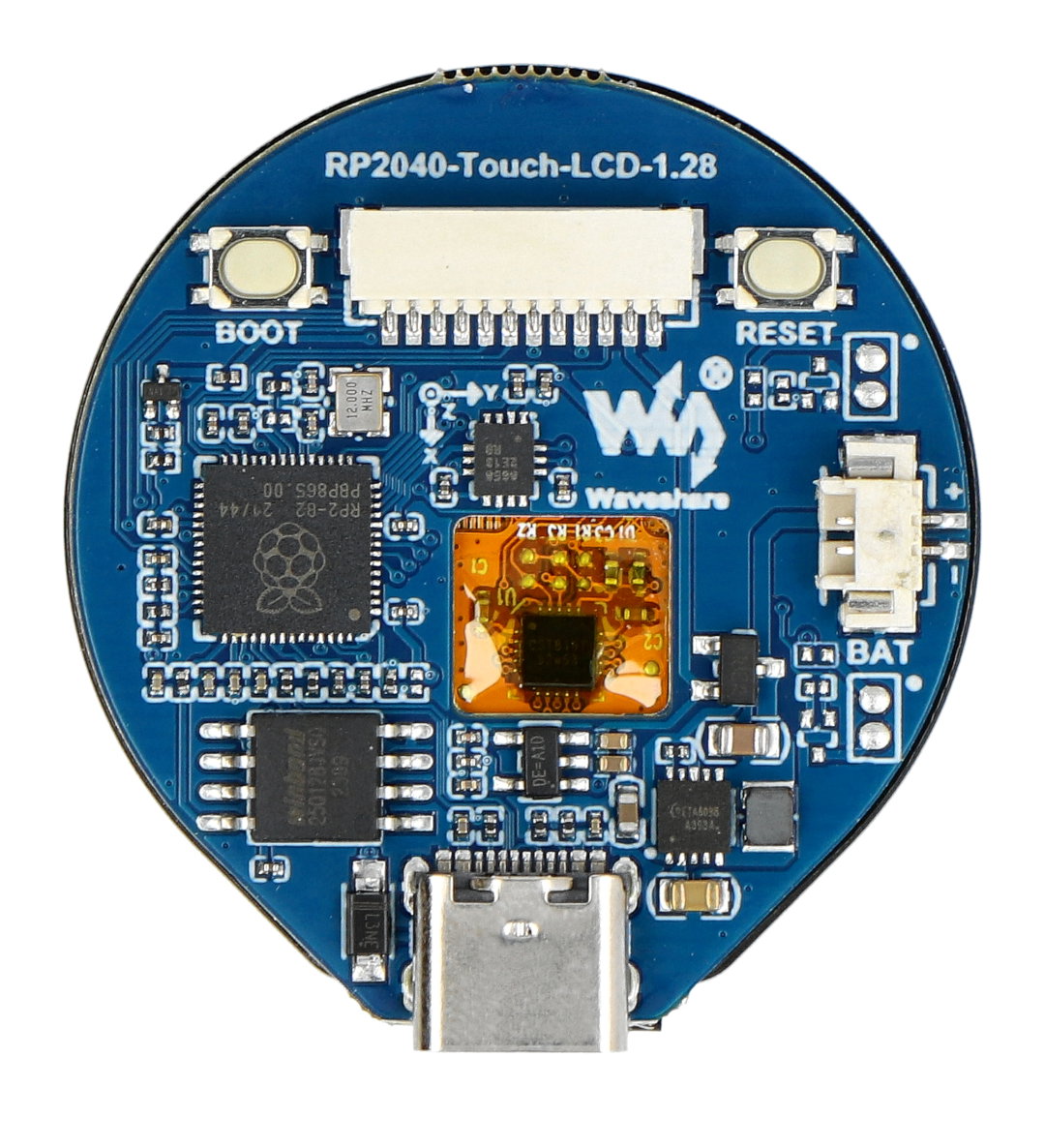

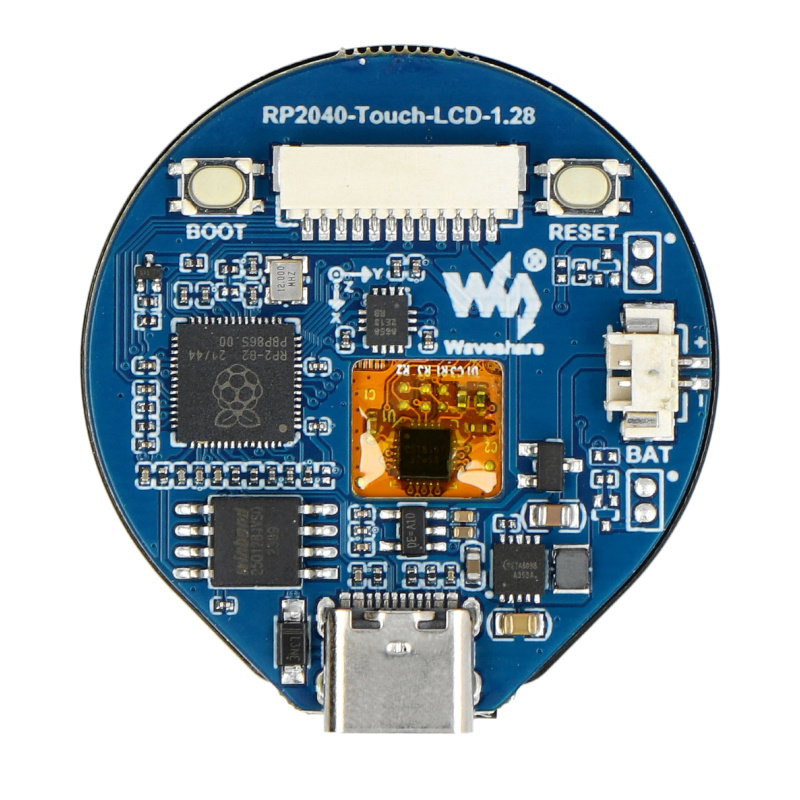

Das Display hat einen eingebauten RP2040 Chip, der mit einem ARM Cortex M0+ Prozessor ausgestattet ist.
Hauptmerkmale des Display-Moduls
- Basiert auf dem in Großbritannien hergestellten Raspberry Pi RP2040 Mikrocontroller
- Dual-Core ARM Cortex M0+ Prozessor, getaktet mit bis zu 133 MHz
- 264 kB SRAM und 16 MB Flash-Speicher
- USB-Typ-C-Anschluss
- Eingebauter 1,28" runder IPS-LCD-Bildschirm mit 240 x 240 px Auflösung und 65k Farben
- Verfügt über einen Beschleunigungsmesser und einen Gyroskop-Sensor zur Überwachung der Benutzerbewegung
- Anschluss für eine wiederaufladbare Lithium-Batterie
- Unterstützung für USB 1.1 Geräte und Hosts
- Schlafmodus mit geringem Stromverbrauch
- Drag-and-Drop-Programmierung über einen USB-Speicherstick
- Präzise Uhr und Timer
- Temperatur-Sensor
- 6-poliger GPIO über SH1.0-Anschluss
Touchscreen-LCD-Anzeige
Dieses kompakte Touchscreen-Display bietet visuelle Interaktion mit dem Benutzer und ermöglicht eine attraktive Darstellung von Daten und Grafiken. Durch seine runde Form eignet es sich ideal für Anwendungen, bei denen herkömmliche rechteckige Displays keinen Platz finden, wie z.B. bei Uhren oder tragbaren Geräten.
RP2040-Mikrocontroller
Der eingebettete Mikrocontroller RP2040 ist die Hauptkomponente des Displays, die seinen intelligenten Betrieb gewährleistet. Er wurde von der Raspberry Pi Foundation entwickelt und ist ein leistungsfähiger Chip, der eine Vielzahl von Aufgaben und Befehlen verarbeiten kann und so erweiterte Funktionen und Interaktionen auf dem Display ermöglicht.

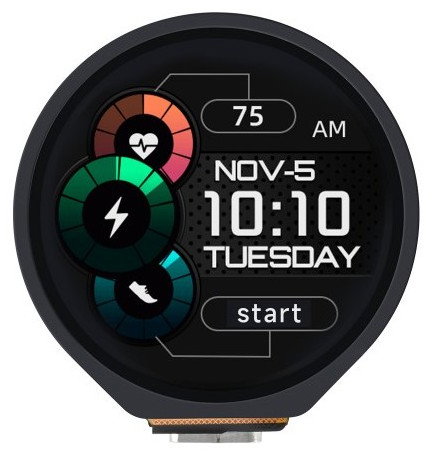

Das LCD-Display ermöglicht eine klare Darstellung von Daten.
Das Gerät unterstützt C/C++, MicroPython und Arduino.
Unterstützung für Programmiersprachen
Das Display ist so konzipiert, dass es mit einer Vielzahl von Programmiersprachen wie C/C++, MicroPython und Arduino funktioniert. Dies gibt Entwicklern die Flexibilität, die richtige Sprache und Plattform für ihr Projekt zu wählen.
Beschleunigungsmesser und Gyroskop-Sensor
Eingebaute Bewegungssensoren ermöglichen es dem Display, auf Bewegung und Ausrichtung zu reagieren. Der Beschleunigungsmesser misst die Beschleunigung, während das Gyroskop die Winkelgeschwindigkeit ermittelt. Dadurch kann das Display seine Leistung je nach Position, Bewegung oder Neigung anpassen, was neue Möglichkeiten für Interaktion und Funktion eröffnet.

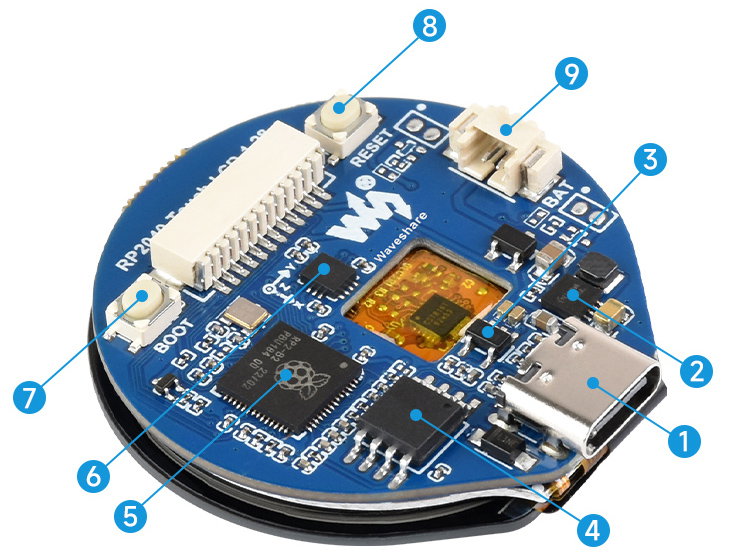

Elemente auf der Platine
- USB Typ C
- Schaltung zur Verwaltung der Batterieladung - ETA6096
- Spannungsregler - RT9013-33GB, 500 mA LDO
- 16MB NOR-Flash-Speicher - W25Q128JVSIQ
- Dual-Core-Prozessor, getaktet mit bis zu 133 MHz - RP2040
- IMU mit 3-Achsen-Beschleunigungsmesser und 3-Achsen-Gyroskop - QMI8658C
- Boot-Taste
- Reset-Knopf
- 3,7-V-MX1.25-Batterieanschluss, ermöglicht das gleichzeitige Laden der Batterie und die Stromversorgung des Moduls
Anordnung der Komponenten auf der Platine.
Runder IPS-LCD-Bildschirm mit RP2040 und 6-achsigem IMU-Sensor.Spezifikationen des Moduls
- LCD-Treiber: GC9A01A
- LCD-Schnittstelle: SPI
- Anzeige-Panel: IPS
- Auflösung: 240 x 240 px
- Displaygröße: Φ 32,4 mm
- Pixelgröße: 0,135 x 0,135 mm
- IMU-Sensor: QMI8658C
- Beschleunigungssensor:
- Auflösung: 16-bit
- Messbereich: ± 2, ± 4, ± 8, ± 16 g
- Gyroskop:
- Auflösung: 16-Bit
- Messbereich: ± 16, ± 32, ± 64, ± 128, ± 256, ± 512, ± 1024, ± 2048°/sec

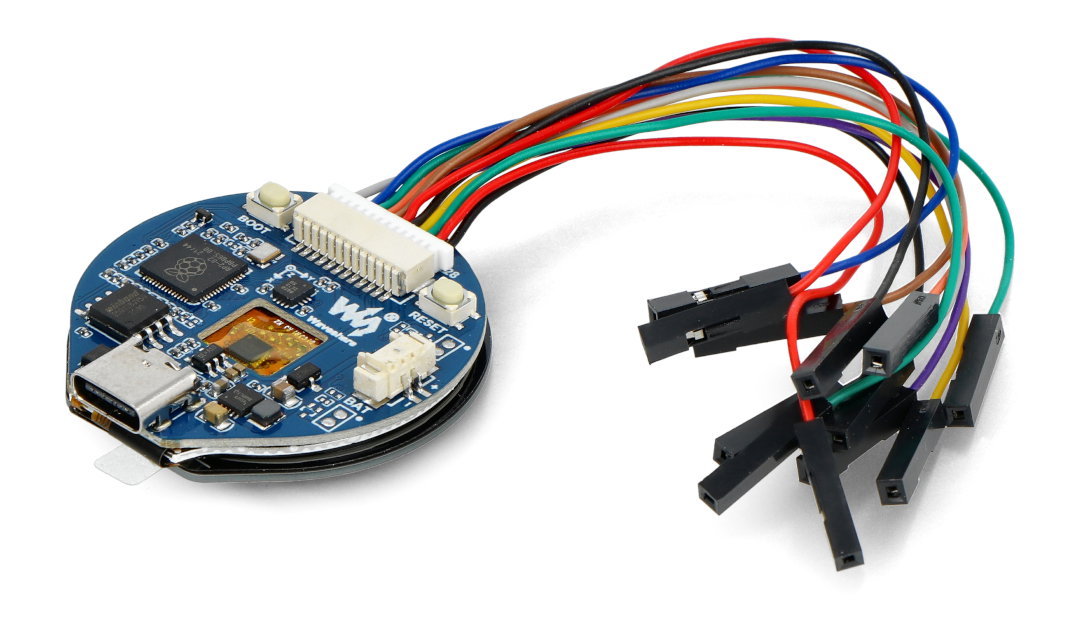

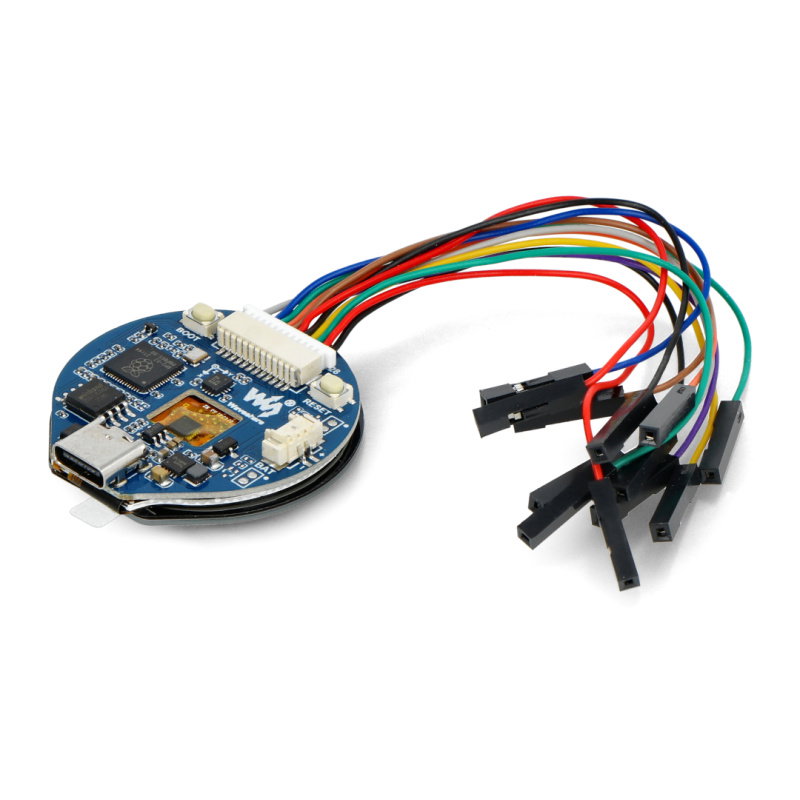

Inhalt des Geräts
- Runder LCD-Touchscreen 1,28'' 240 x 240 px - RP2040, 6-Achsen-Sensor - Waveshare 24580
- SH1.0-Kabel, 12-polig
