Produktbeschreibung: RP2040-Zero - Platine mit RP2040 Mikrocontroller - Mini-Version - Waveshare 20187
Kompaktes Board in Mini-Version von Waveshare bestückt mit dem Mikrocontroller Raspberry RP2040 – auch im beliebten Raspberry Pi Pico zu finden. RP2040-Zero verfügt über einen Dual-Core- ARM-Cortex-M0+ -Prozessor mit einer Taktrate von bis zu 133 MHz, 264 KB eingebautem SRAM und 2 MB Flash-Speicher. Das Board ist außerdem mit einem USB-Typ-C-Anschluss ausgestattet, über den die Modulprogrammierung erfolgt. Die Plattform unterstützt die gängigen Programmiersprachen MicroPython, CircuitPython und C/C++.
Der Hersteller hat eine ausführliche Bedienungsanleitung vorbereitet - check it out!

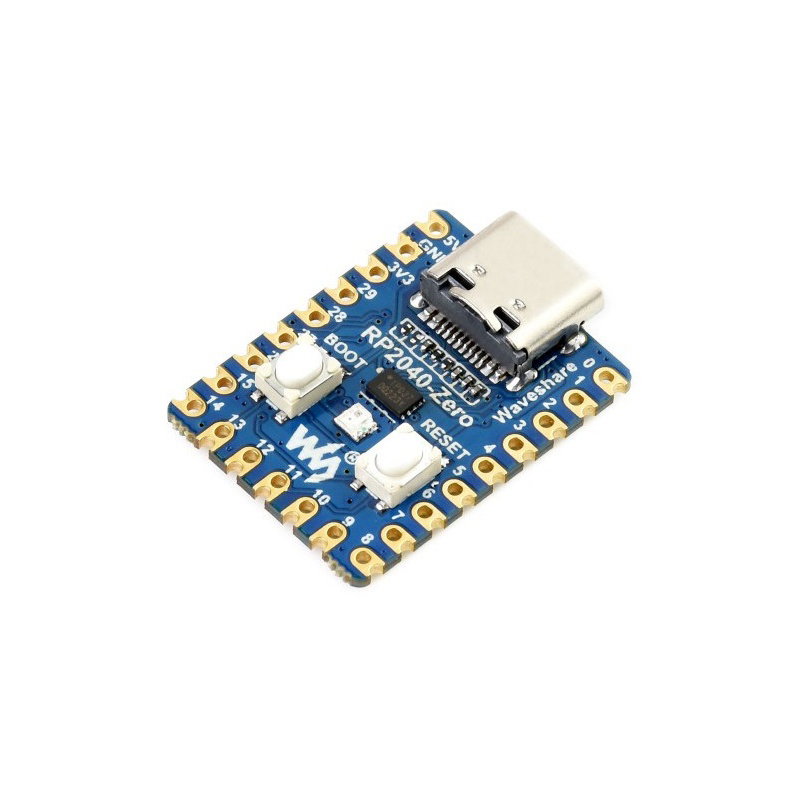

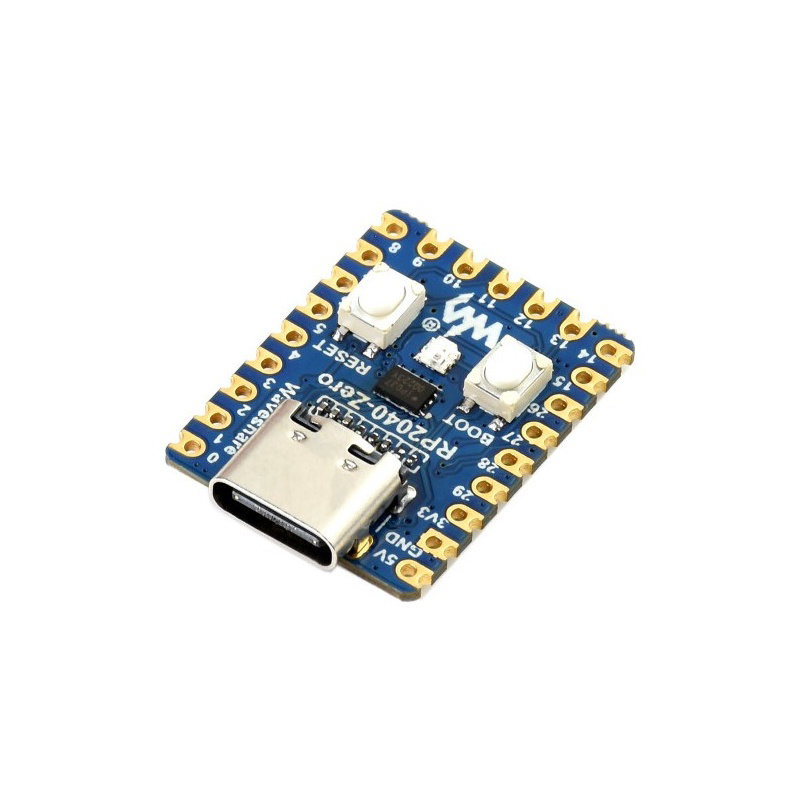

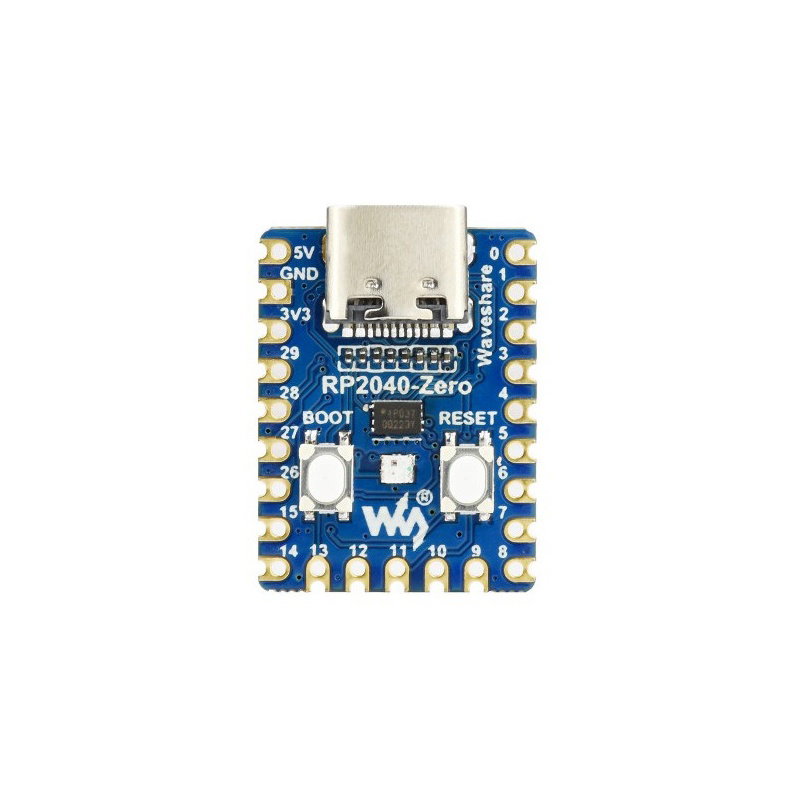

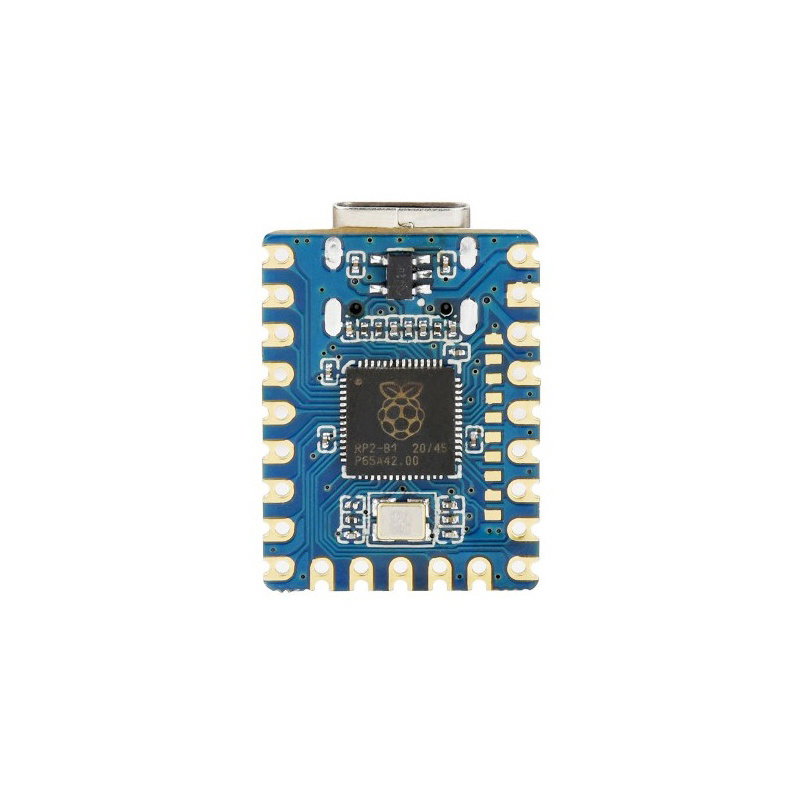

RP2040-Zero - Platine mit RP2040 Mikrocontroller - Mini-Version - Waveshare 20187.

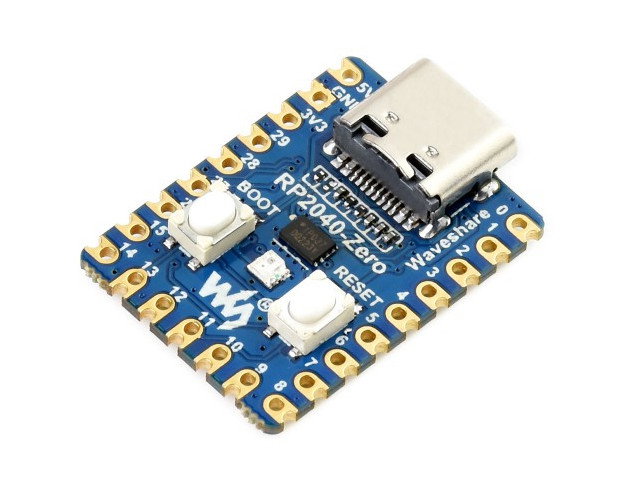

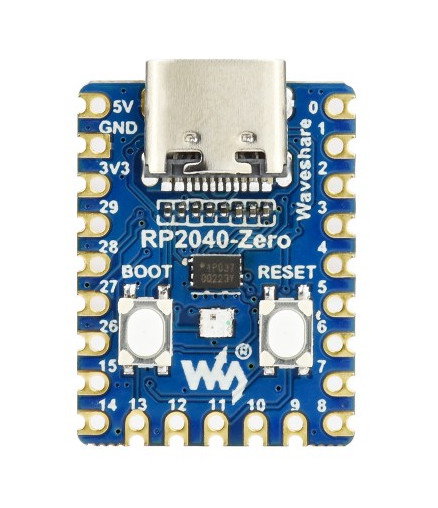

RP2040-Zero - Platine mit RP2040 Mikrocontroller.
Besonderheiten der Fliese
- Ausgestattet mit dem RP2040 Mikrocontroller mit einem Dual-Core ARM Cortex M0+ Prozessor
- Programmierbar per Drag-and-Drop über USB-Massenspeicher
- 8x programmierbare E/A (PIO) zur Unterstützung benutzerdefinierter Peripheriegeräte
- In der Mini-Version mit kompakten Abmessungen: 23,5 x 18 mm
- USB 1.1 mit Geräte- und Host-Unterstützung
- Schnittstellen 2x SPI, 2x I2C, 2x UART, 4x 12-Bit-ADC, 16x PWM
- Eingebauter Temperatursensor
- Programmiert mit dem C/C++ Raspberry Pi oder MicroPython SDK

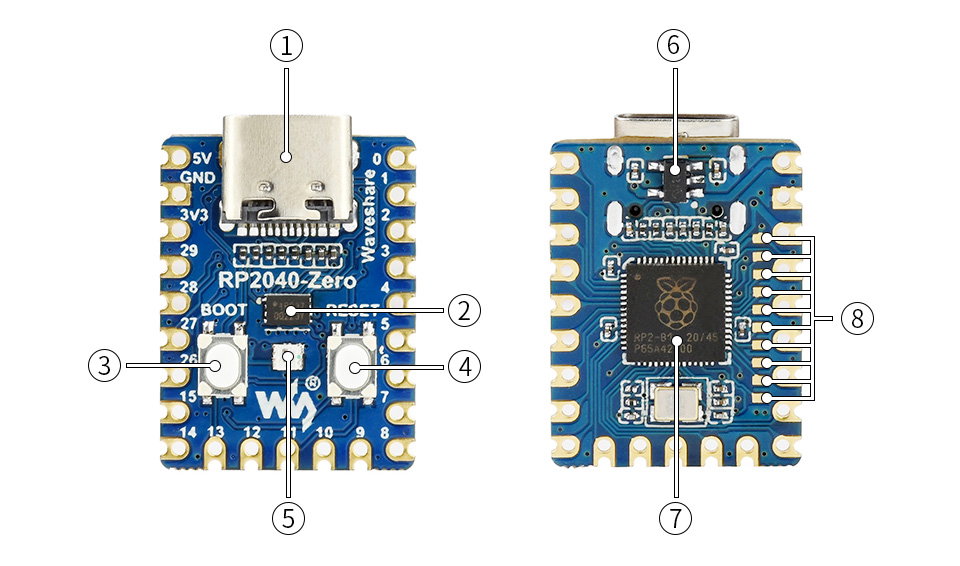

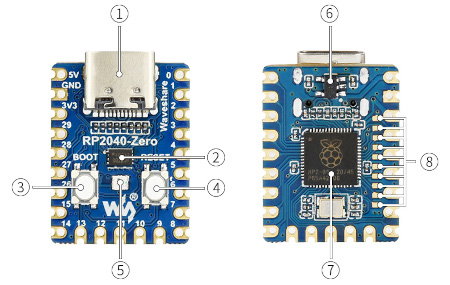

Die Anordnung der Elemente auf dem Brett
- USB-Typ-C-Anschluss
- W25Q16JVUXIQ - 2 MB NOR-Flash-Speicher
- BOOT-Taste
- Reset-Knopf
- WS2812 RGB-LED
- ME621 Low-Dropout-LDO, maximaler Strom 800 mA
- RP2040 Dual-Core-Prozessor, Betriebsfrequenz bis zu 133 MHz
- Board-Ausgänge
Die Anordnung der Elemente auf dem Brett.

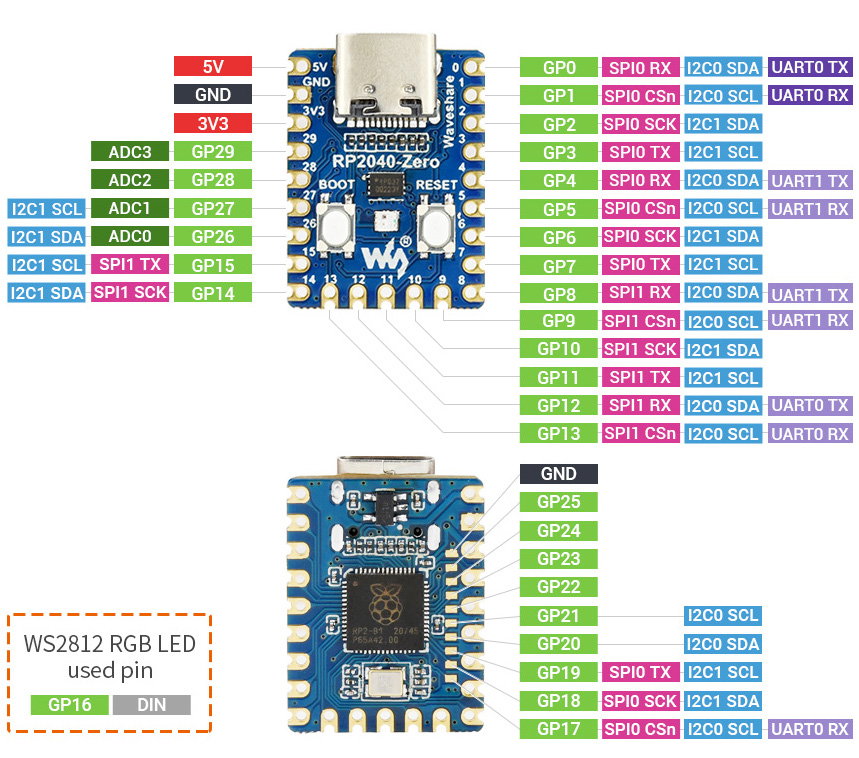

Beschreibung und Anordnung der Leads.
Beschreibung der Pinbelegung
- Rot - Power-Pins
- Schwarz - Erdungsstifte
- Violett - Pins der UART-Kommunikationsschnittstelle
- Hellgrün - Pins GPIO, PIO und PWM
- Dunkelgrün - ADC-Stifte
- Pink - Pins der SPI-Schnittstelle
- Orange - Debugging-Pins
- Blau - Pins der I2C-Schnittstelle
Technische Spezifikation der Kachel von Waveshare
- Chip: Raspberry Pi RP2040
- Kern: ARM Cortex-M0 + Dual-Core 133 MHz
- SRAM-Speicher: 264 kB
- Eingebauter Flash-Speicher: 2 MB
- Schnittstellen: 2x SPI, 2x I2C, 2x UART, 4x 12-Bit-ADC, 16x PWM
- LDO: ME6217 800 mA
- Entwicklungsumgebung: C/C++ Raspberry Pi oder MicroPython SDK
- Stromanschluss: USB Typ-C
- Fliesengröße: 23,5 x 18 mm
