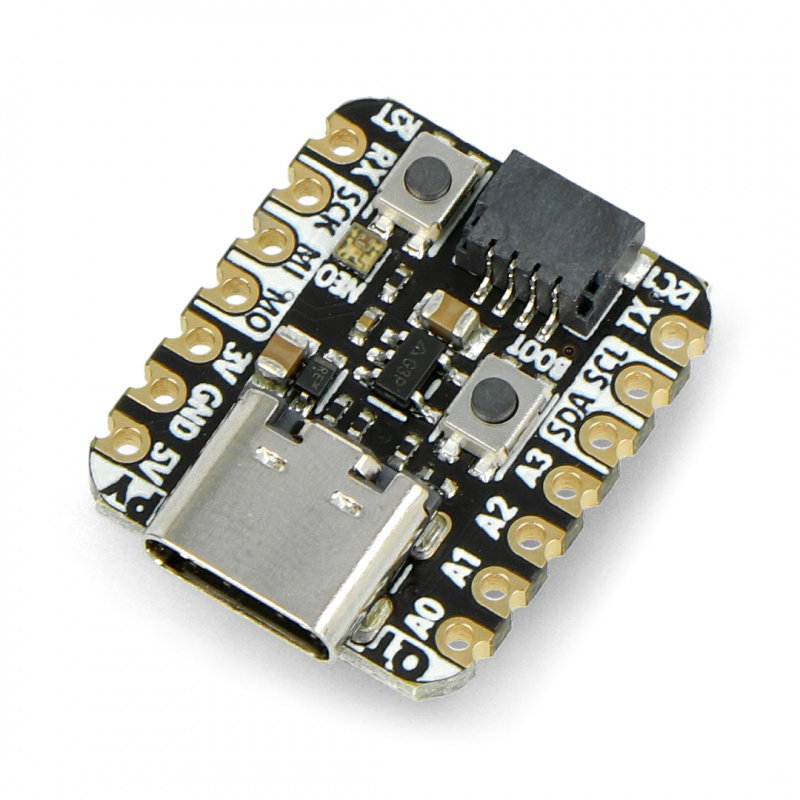

Produktbeschreibung: QT Py RP2040 - Board mit RP2040 Mikrocontroller - USB - STEMMA QT - Adafruit 4900

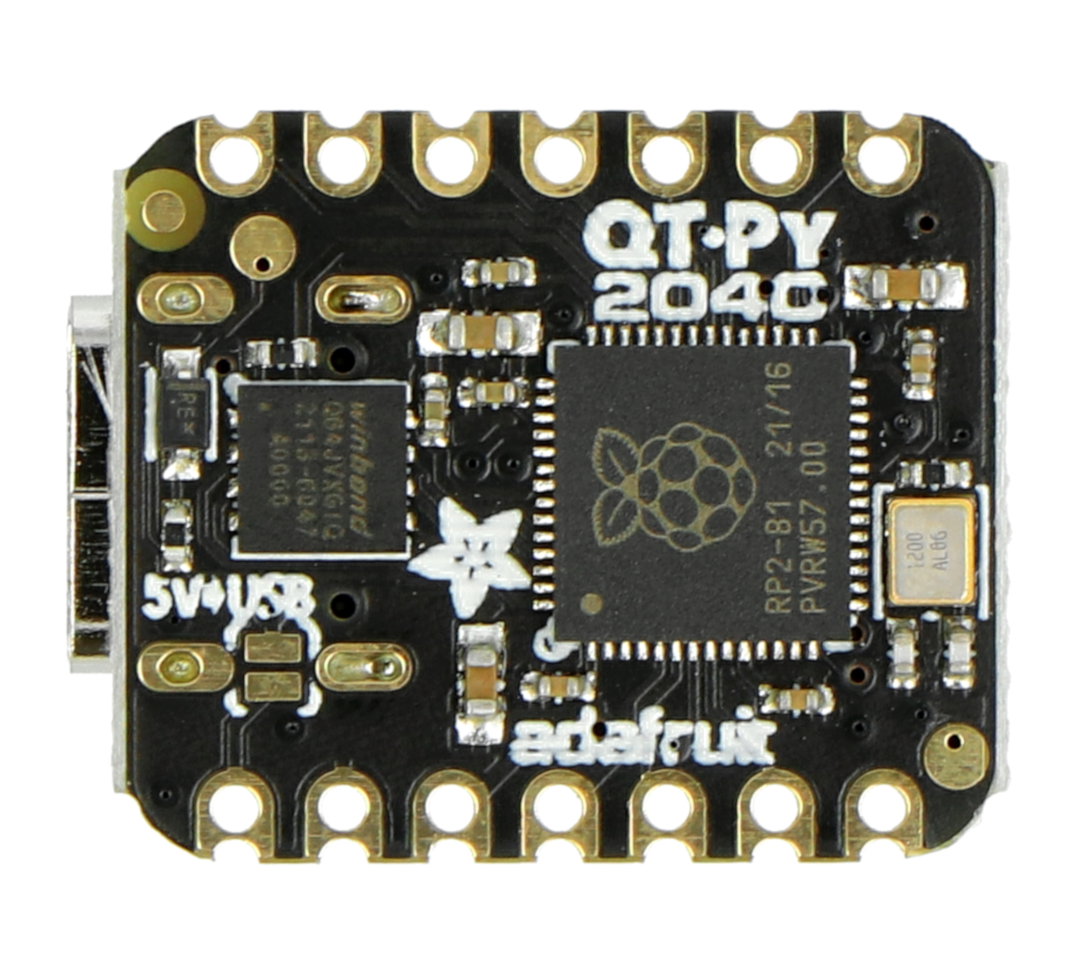

QT Py RP2040 ist ein Board, das mit einem RP2040 -Mikrocontroller ausgestattet ist. Das Adafruit-Produkt ist mit einem System ausgestattet, das über zwei ARM Cortex M0 + -Kerne verfügt, die mit einer Frequenz von 125 MHz (bei Stromversorgung mit 3,3 V), 264 KB SRAM und 8 MB FLASH-Speicher (über einen externen QSPI FLASH-Chip) arbeiten. Es hat auch STEMMA QT -Anschlüsse und einen USB-Typ-C-Anschluss .
Die Plattform unterstützt die gängigen Programmiersprachen MicroPython, CircuitPython und C/C++ , die über die USB-Schnittstelle mit dem eingebauten UF2-Bootloader oder einem externen Programmierer über die SWD-Schnittstelle in den Arbeitsspeicher geladen werden können. Der Feather RP2040 verfügt über eine rote LED und eine einzelne Neopixel-RGB-LED, die mit CircuitPython programmiert werden können.
Die Hauptmerkmale des RP2040-Chips
- Zwei mit 125 MHz getaktete ARM Cortex-M0+ Kerne mit einer Stromversorgung von 3,3 V
- 264 kB On-Board-SRAM
- Unterstützt bis zu 16 MB externen Flash-Speicher über den QSPI-Bus
- Vollständig verbundene AHB-Kreuzschiene
- DMA-Controller
- Peripheriegeräte mit Interpolator und ganzzahligem Teiler
- Programmierbarer LDO auf dem Chip zur Erzeugung der Kernspannung
- 2 eingebaute PLL zur Generierung von Takten, USB und Core

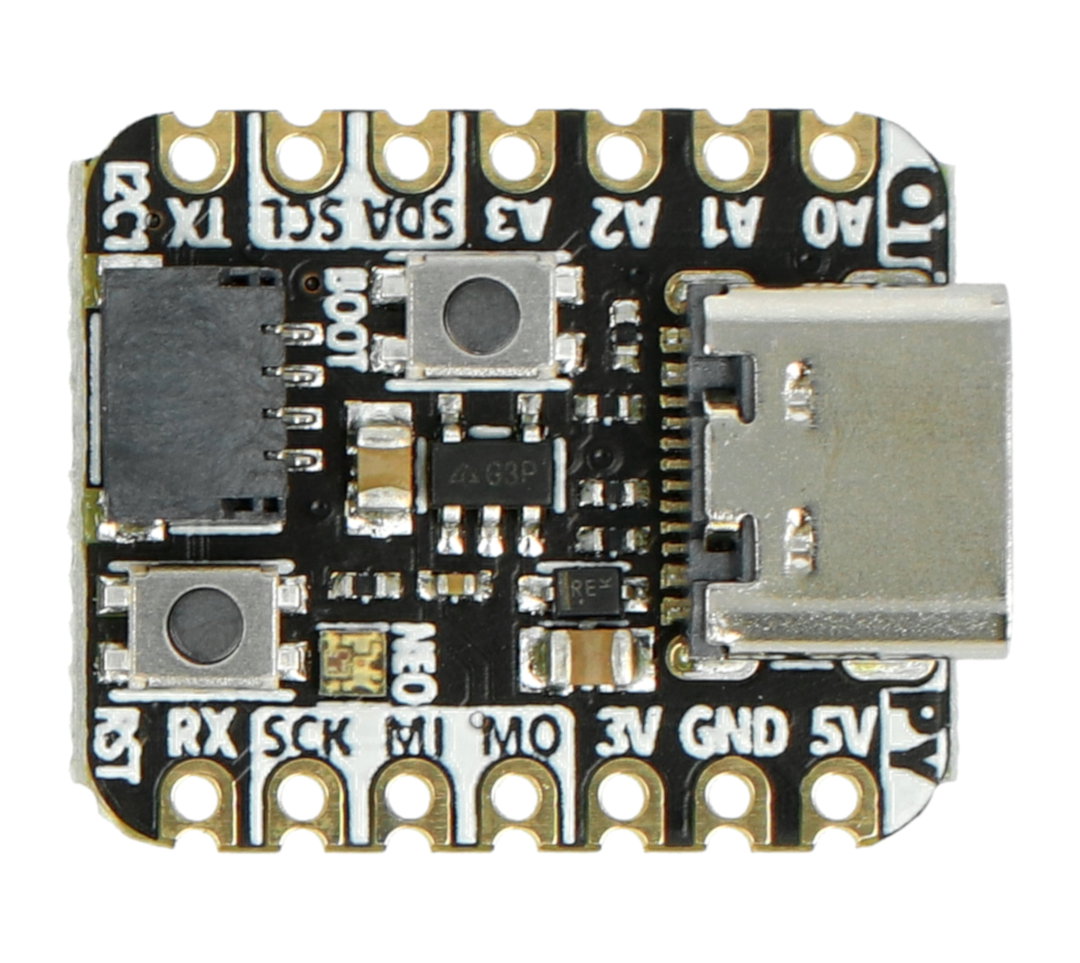

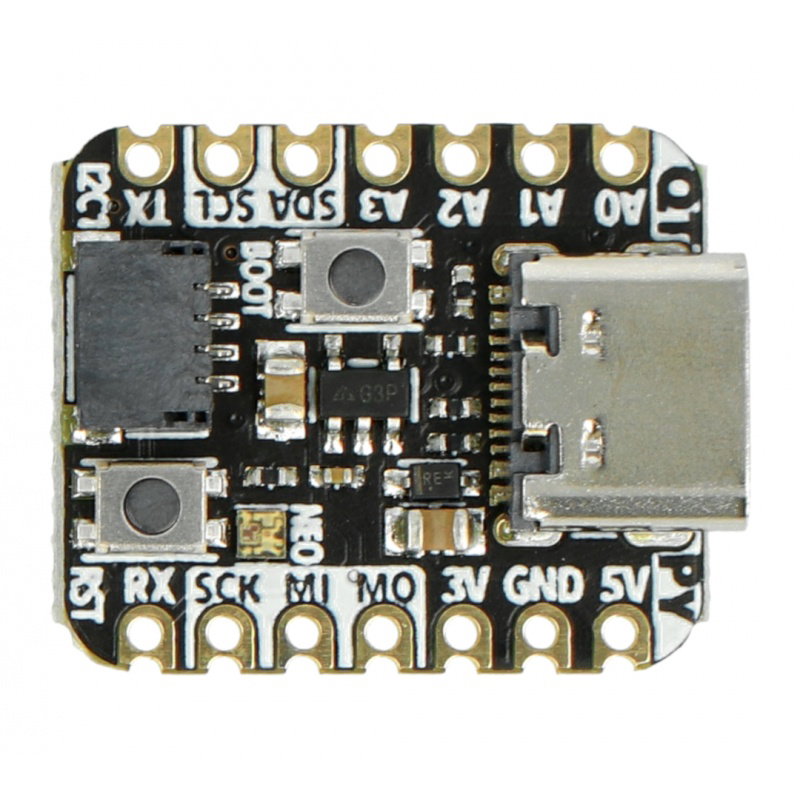

Beschreibung der QT Py RP2040-Pins
QT Py RP2040 verfügt über einen STEMMA QT-Anschluss, der eine schnelle und problemlose Verbindung gewährleistet, und Lötpads, an die Goldpin-Anschlüsse gelötet werden sollten. Die Stifte auf der Platine stimmen mit der folgenden Beziehung überein:
- 3,3, V - Stromanschluss 3,3 V
- 5 V - 5 V Power Pin (verbunden mit dem USB-Anschluss)
- GND - die Masse des Systems
- SCL - Taktleitung der I2C-Schnittstelle
- SDA - Datenleitung der I2C-Schnittstelle
- RX / TX - Pins der UART-Schnittstelle
- A0 / D0 .. - analoge / digitale Pins
Der Hersteller hat eine ausführliche Bedienungsanleitung erstellt, die eine detaillierte Beschreibung aller Elemente auf der Platine enthält. Überprüfen!
.Zuleitungen sind Lötpads und STEMMA QT-Stecker.
Das Set enthält auch einen Goldstiftstreifen zum Selbstlöten.Technische Spezifikation von QT Py RP2040
- Mikrocontroller: RP2040
- Cortex M0 + 32-Bit-Dual-Core
- SRAM-Speicher: 264 kB
- Flash-Speicher: 8 MB
- Kein EEPROM-Speicher
- Versorgungsspannung: von 3,3 V bis 5 V
- I2C-Kommunikationsschnittstelle
- Verbinder:
- USB-Typ-C
- STEMMA QT
- Abmessungen: 21,8 x 17,8 x 5,8 mm
- Gewicht: 2,2 g

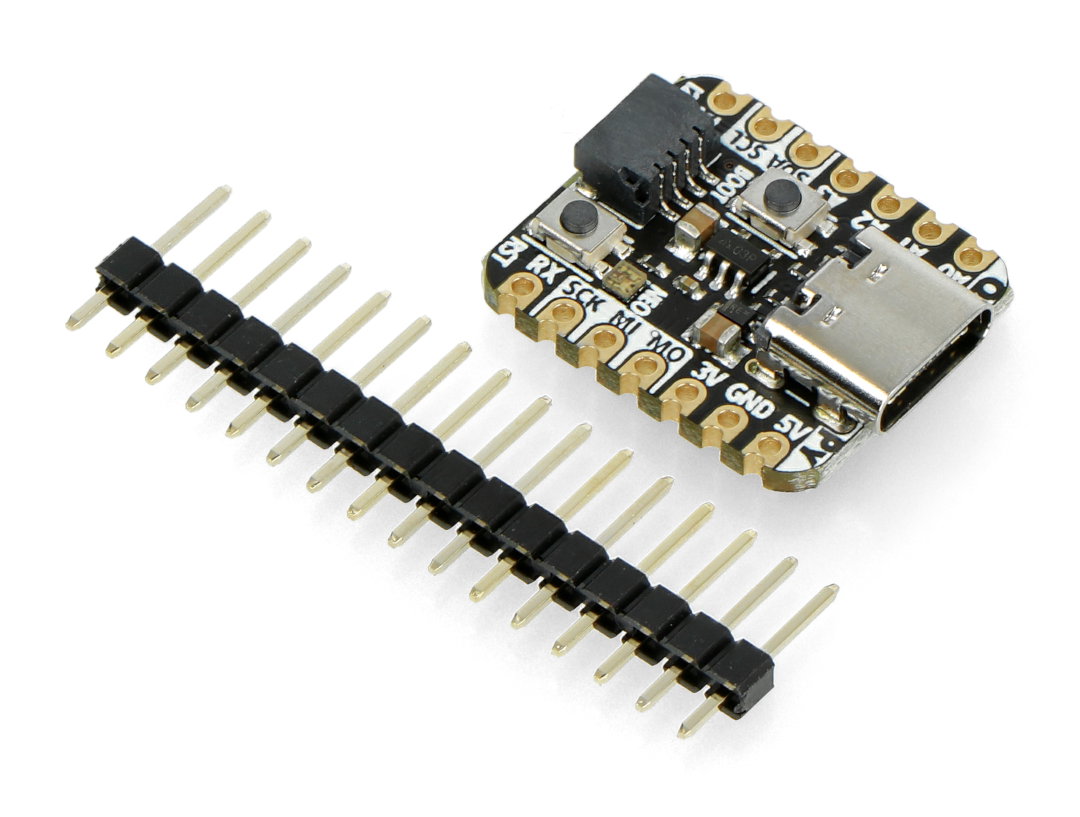

Inhalt des Kits
- QT Py RP2040
- Goldnadelstreifen - 2,54 mm Raster
STEMMA QT-Konnektor, was ist das?
Der QT Py RP2040 von Adafruit verfügt über einen STEMMA QT-Anschluss , mit dem Sie verschiedene Arten von Sensoren ohne Löten anschließen können. Dieser Anschluss verwendet die SCL- und SDA-Pins für die I2C-Kommunikationsschnittstelle.
STEMMA GT-Anschlüsse sind 3- oder 4-polige JST-PH-Anschlüsse. Sie erleichtern das Anschließen und Auslesen verschiedener Sensoren und Geräte, ohne dass einzelne Elemente gelötet werden müssen. STEMMA 4-Pin JST PH sind größere Steckverbinder mit einem Rastermaß von 2,0 mm für I2C. Der 3-polige JST-PH- Anschluss hingegen ist ein 2,0-mm-Anschluss, der für PWM-/analoge/digitale Verwendung ausgelegt ist.
