RP2040-LCD-0.96 - Platine mit RP2040-Mikrocontroller und IPS-LCD-Display - Waveshare 20330

Index: WSR-20537 EAN: 5904422381578
Board von Waveshare bestückt mit dem Mikrocontroller Raspberry RP2040 , der auch im Raspberry Pi Pico steckt. RP2040-LCD-0.96 verfügt über zwei ARM Cortex-M0+-Kerne mit einer Taktrate von bis zu 133 MHz, 264 KB On-Board-SRAM und 2 MB Flash-Speicher. Das Modul verfügt außerdem über ein IPS-Farb-LCD-Display mit einer Diagonale von 0,96 Zoll und einer Auflösung von 160 x 80 Pixel. Die Plattform unterstützt die gängigen Programmiersprachen MicroPython, CircuitPython und C/C++. Programme können über die USB Type-C-Schnittstelle in den Speicher hochgeladen werden.
RP2040-LCD-0.96 - Platine mit RP2040-Mikrocontroller und IPS-LCD-Display - Waveshare 20330
9,90 €
8,32 € zzgl. MwSt.
Lieferung 10 pcs geplant für 2024-04-12
Warten auf Lieferung
PayPal Bezahlung
Hersteller: Waveshare

Produktbeschreibung: RP2040-LCD-0.96 - Platine mit RP2040-Mikrocontroller und IPS-LCD-Display - Waveshare 20330

Board von Waveshare bestückt mit dem Mikrocontroller Raspberry RP2040 , der auch im Raspberry Pi Pico steckt. RP2040-LCD-0.96 verfügt über zwei ARM Cortex-M0+ -Kerne mit einer Taktrate von bis zu 133 MHz, 264 KB On-Board-SRAM und 2 MB Flash-Speicher. Das Modul verfügt außerdem über ein IPS-Farb-LCD- Display mit einer Diagonale von 0,96 Zoll und einer Auflösung von 160 x 80 Pixel . Die Plattform unterstützt die gängigen Programmiersprachen MicroPython, CircuitPython und C/C++. Programme können über die USB Type-C-Schnittstelle in den Speicher hochgeladen werden.

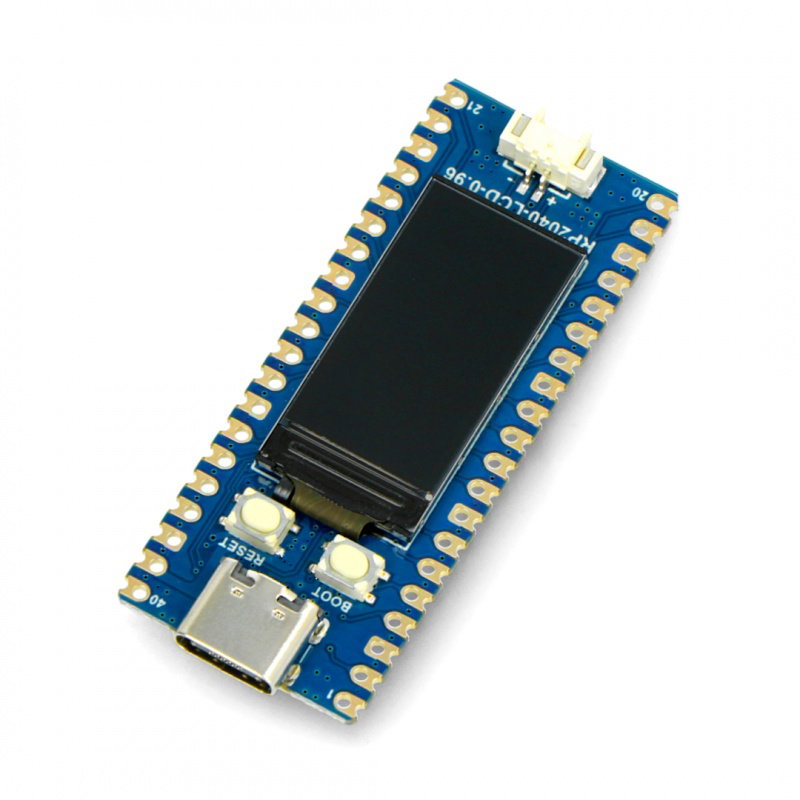

RP2040-LCD-0.96 - Platine mit RP2040-Mikrocontroller und IPS-LCD-Display - Waveshare 20330.

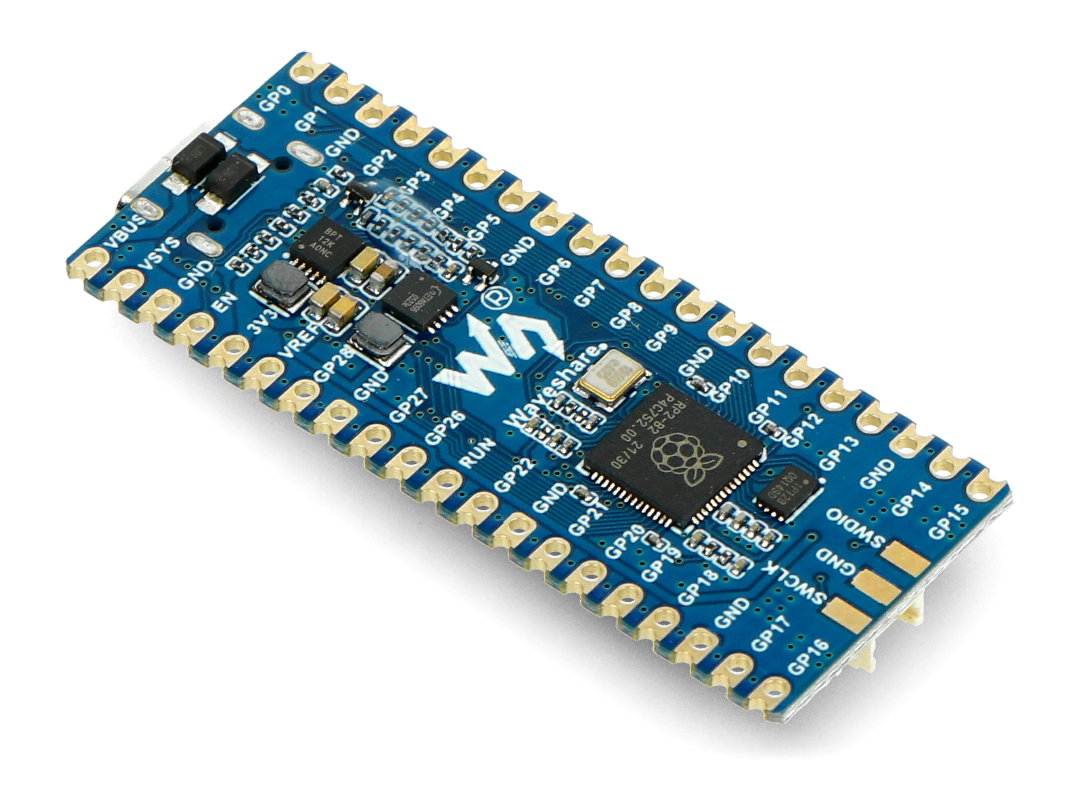

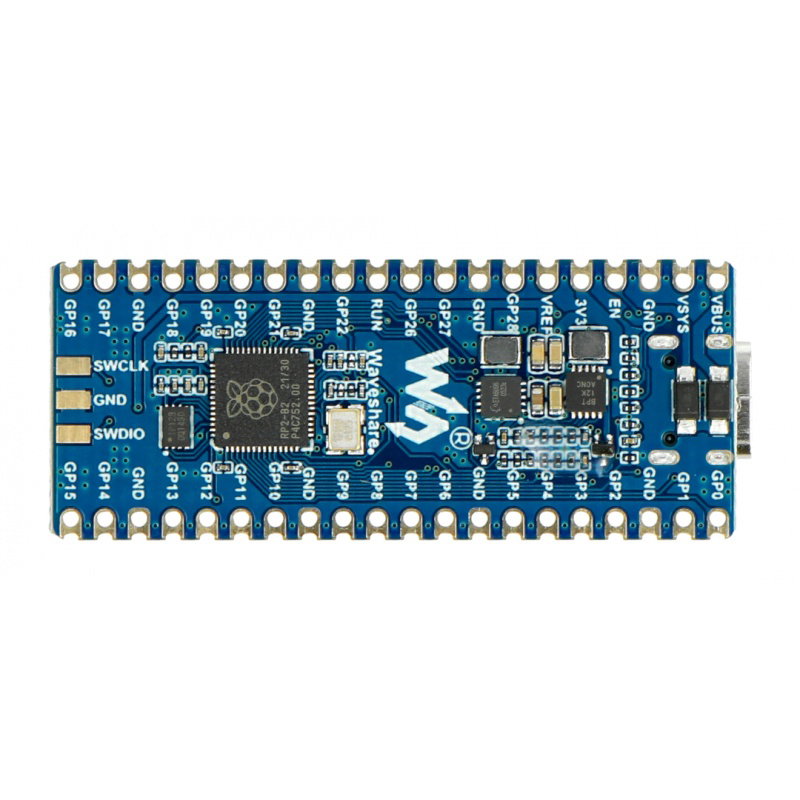

RP2040-LCD-0.96 - Rückansicht.

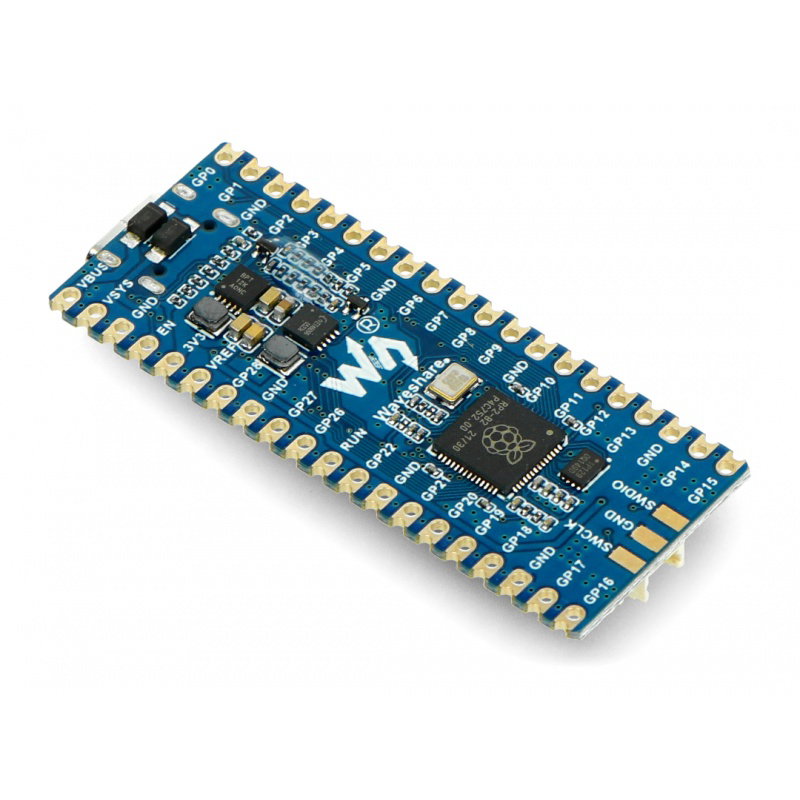

RP2040-LCD-0.96 - Rückansicht.

Merkmale des RP2040-LCD-0.96-Boards

  • Ausgestattet mit dem in Großbritannien entwickelten proprietären RP2040-Mikrocontrollersystem
  • Arm Cortex M0 + Dual-Core-Prozessor
  • 0,96 Zoll IPS-Farb-LCD 160 x 80 Pixel und 65k Farben anzeigen
  • Lade-/Entladebuchse für Lithiumbatterien - geeignet für mobile Geräte
  • Eingebauter TPS63000 DC-DC, Hochleistungs-DC-DC-Buck-Boost, 1,8-A-Stromschalter
  • USB 1.1 mit Geräte- und Host-Unterstützung
  • Drag-and-Drop-Programmierung über USB-Massenspeicher
  • 26 multifunktionale GPIO-Pins, die mit den Raspberry Pi Pico-Pins kompatibel sind
  • Schnittstellen 2x SPI, 2x I2C, 2x UART, 3x 12-Bit-ADC, 16x PWM
  • Eingebauter Temperatursensor
  • 8x programmierbare E/A (PIO) zur Unterstützung benutzerdefinierter Peripheriegeräte

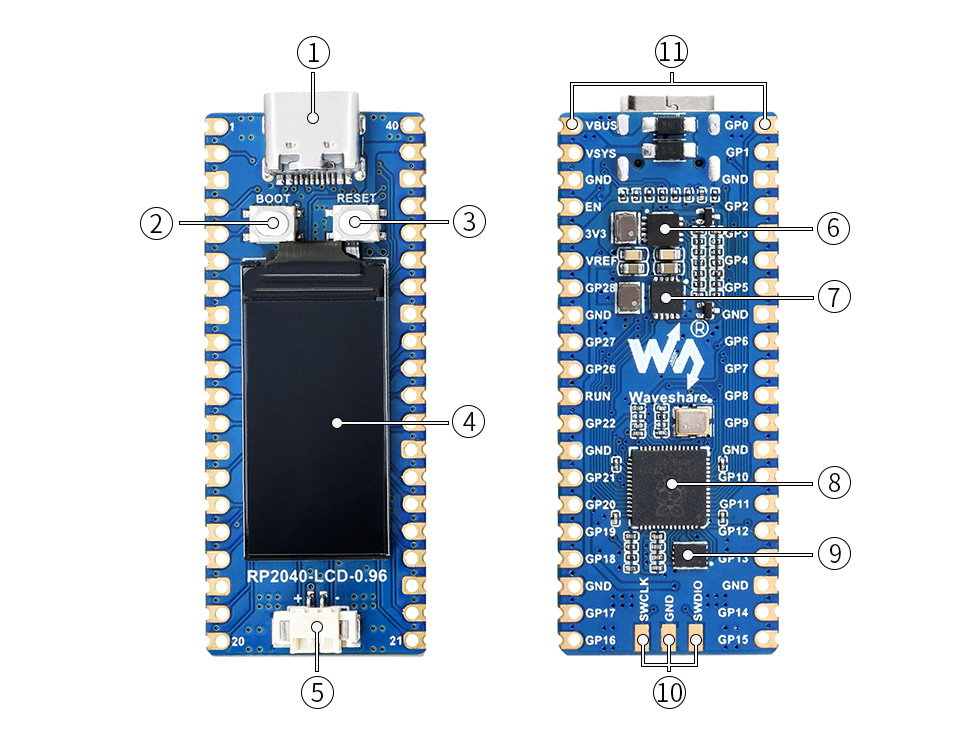

Die Anordnung der Elemente auf dem Brett

  1. USB-Typ-C-Anschluss
  2. BOOT-Taste
  3. Reset-Knopf
  4. IPS-LCD-Display mit einer Diagonale von 0,96 Zoll, 160 x 80 px, 65.000. Farben
  5. Der MX1.25-Batterieanschluss für 3,7-V-Lithiumbatterien ermöglicht das gleichzeitige Laden der Batterie und die Stromversorgung der Platine
  6. TPS63000 - Hochleistungs-DC-DC-Buck-Boost-Chip
  7. ETA6096 - Hochleistungs-Lademanager für Lithium-Batterien
  8. RP2040 Dual-Core-Prozessor, Betriebsfrequenz bis zu 133 MHz
  9. W25Q16JVUXIQ - 2 MB NOR-Flash-Speicher
  10. Pins debuggen
  11. Kabel kompatibel mit dem Raspberry Pi Pico
Die Anordnung der Elemente auf dem Brett.

Die Anordnung der Elemente auf dem Brett.

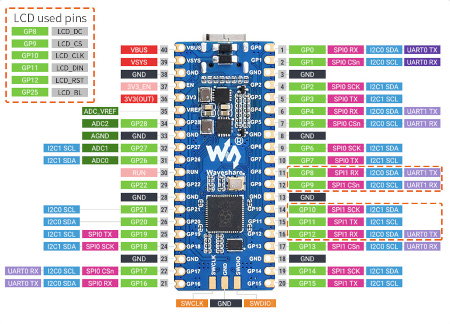

Beschreibung der Pinbelegung.

Beschreibung der Pinbelegung.

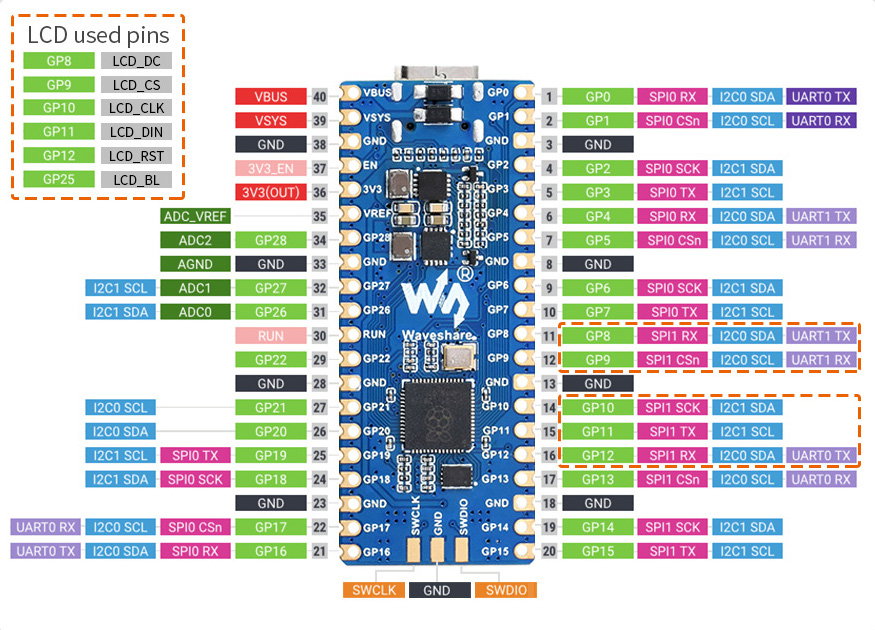

Beschreibung der Pinbelegung

  • Rot - Power-Pins
  • Schwarz - Erdungsstifte
  • Violett - Pins der UART-Kommunikationsschnittstelle
  • Hellgrün - Pins GPIO, PIO und PWM
  • Dunkelgrün - ADC-Stifte
  • Pink - Pins der SPI-Schnittstelle
  • Orange - Debugging-Pins
  • Rosa – Systemsteuerungsstifte
  • Blau - Pins der I2C-Schnittstelle

Technische Spezifikation der Kachel von Waveshare

  • Chip: Raspberry Pi RP2040
  • Kern: ARM Cortex-M0 + Dual-Core 133 MHz
  • SRAM-Speicher: 264 kB
  • Eingebauter Flash-Speicher: 2 MB
  • Leitungen: 26 multifunktionale GPIO-Pins
  • Schnittstellen: 2x SPI, 2x I2C, 2x UART, 3x 12-Bit-ADC, 16x PWM
  • Anzeige: LCD-IPS
    • Diagonale: 0,96 ''
    • Auflösung: 160 x 80 Pixel
    • Anzeigefarben: 65K Farben
  • Entwicklungsumgebung: C/C++ Raspberry Pi oder MicroPython SDK
  • Stromanschluss: USB Typ-C
  • Fliesengröße: 51 x 21 mm
  • Displayabmessungen: 28 x 13,5 mm

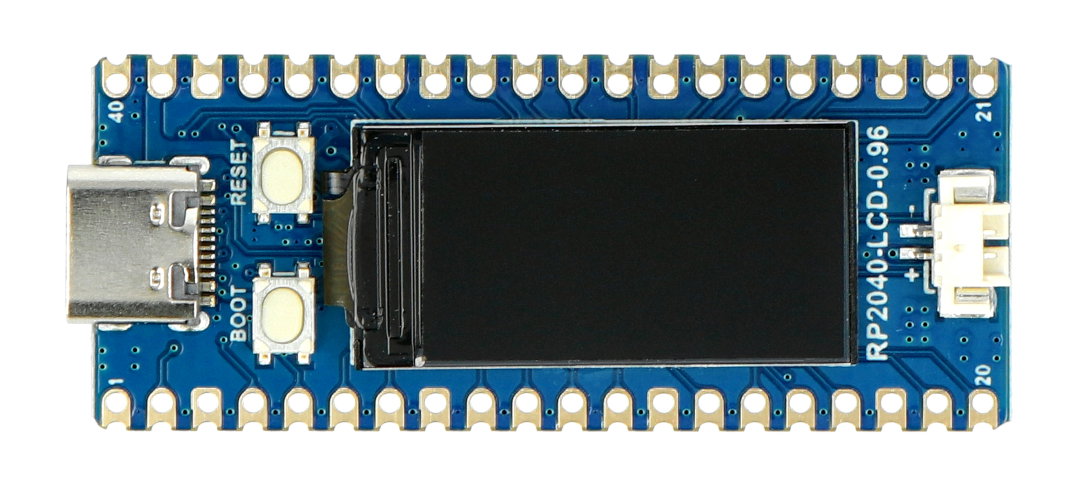

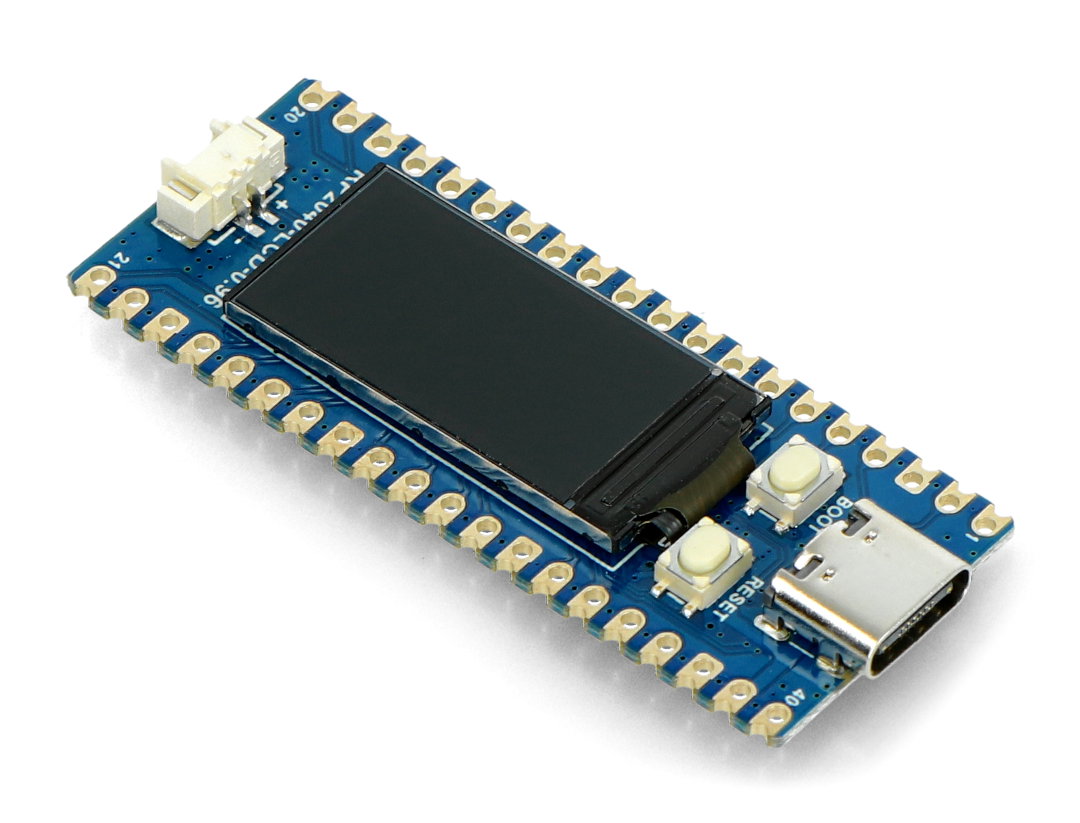

Das Board hat auch ein IPS-LCD-Display.

Das Board hat auch ein IPS-LCD-Display.

Bildschirm - Typ LCD-IPS
Bildschirm - diagonal 0,96 "
Bildschirmauflösung 160 x 80 Pixel
UC - Mikrocontroller RP2040
UC - Kern ARM Cortex-M0 +
UC - Anzahl der Kerne 2. Dual-Core
UC - Timing 133 MHz
UC - AC-Konverter 12-Bit
UC - USB-Schnittstelle USB-C
PAKETBREITE 5 cm
PAKETHÖHE 7 cm
PAKETTIEFE 2.4 cm
PAKETGEWICHT 0.011 kg
