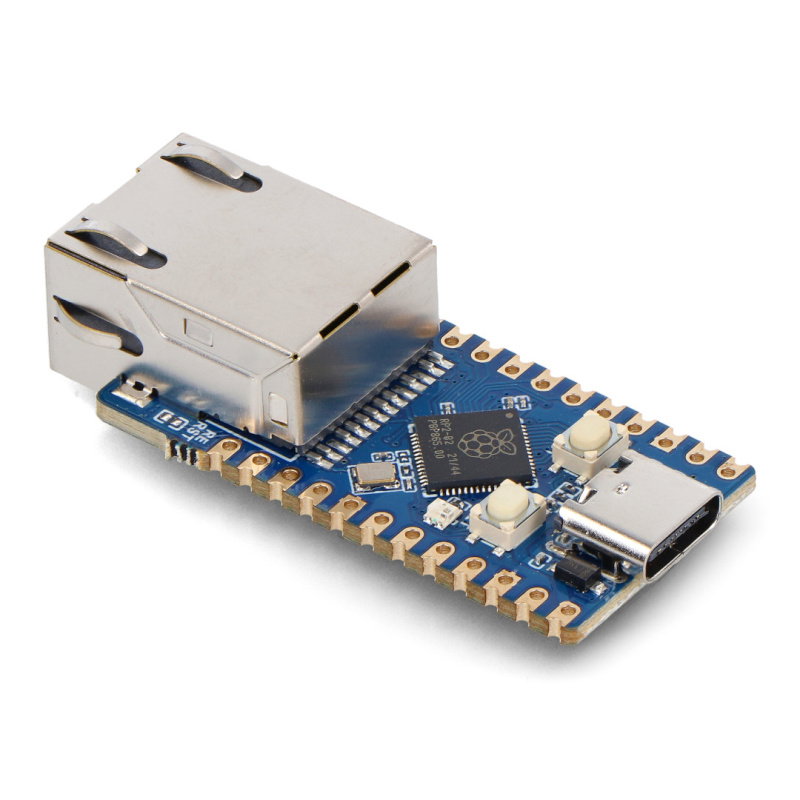

Produktbeschreibung: RP2040-ETH Mini - Board mit RP2040-Mikrocontroller und Ethernet-Netzwerkmodul - CH9120 - Waveshare 24082
DasRP2040-ETH Mini ist ein Entwicklungsboard von Waveshare mit dem RP2040-Mikrocontroller, der ein eingebautes Ethernet-Modul mit CH9120-Chip für die Netzwerkkommunikation mit TCP/IP-Protokollen enthält. Der Raspberry Pi RP2040 Mikrocontroller enthält einen Dual-Core ARM Cortex M0+ Prozessor, der mit bis zu 133 MHz getaktet ist und verfügt über 264 kB SRAM und 4 MB Flash-Speicher, um das Modul mit hoher Rechenleistung auszustatten. Das Entwicklungsboard enthält außerdem 14 multifunktionale GPIO-Pins für den Anschluss verschiedener Module und Sensoren. Das Modul ist in den Sprachen MicroPython, C und C++ programmierbar und verfügt über einen USB-Typ-C-Anschluss.
Der Hersteller hat ein ausführliches Benutzerhandbuch erstellt, das den Einstieg in das Modul erleichtert.

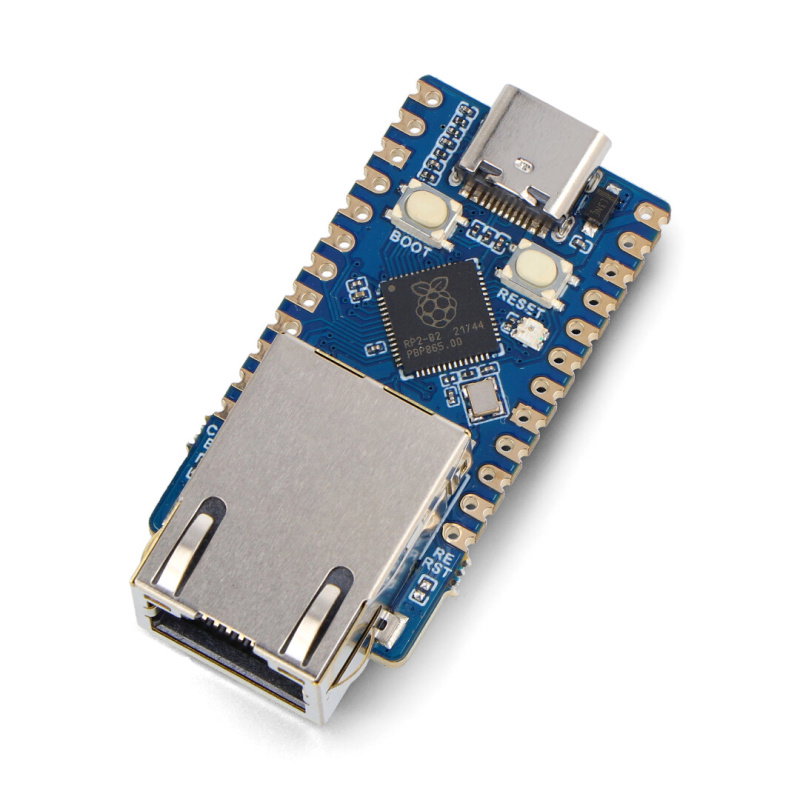

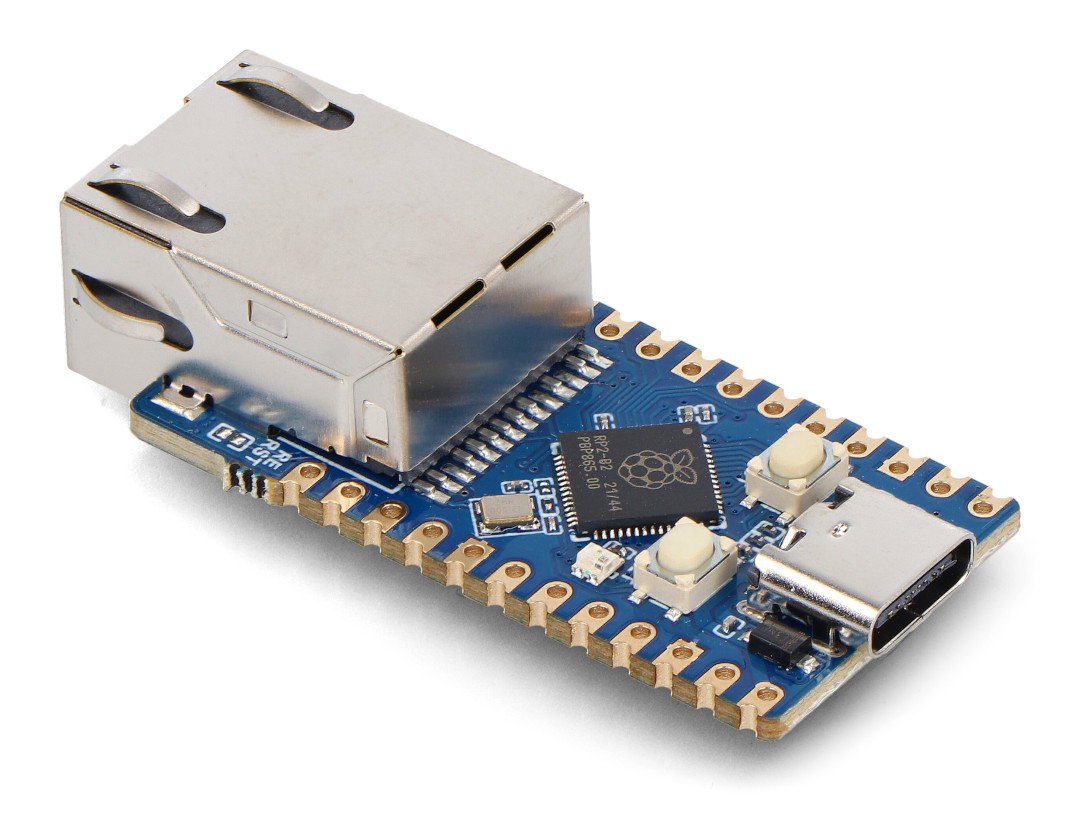

RP2040-ETH Mini - Platine mit RP2040-Mikrocontroller und Ethernet-Netzwerkmodul - CH9120 - Waveshare 24082.

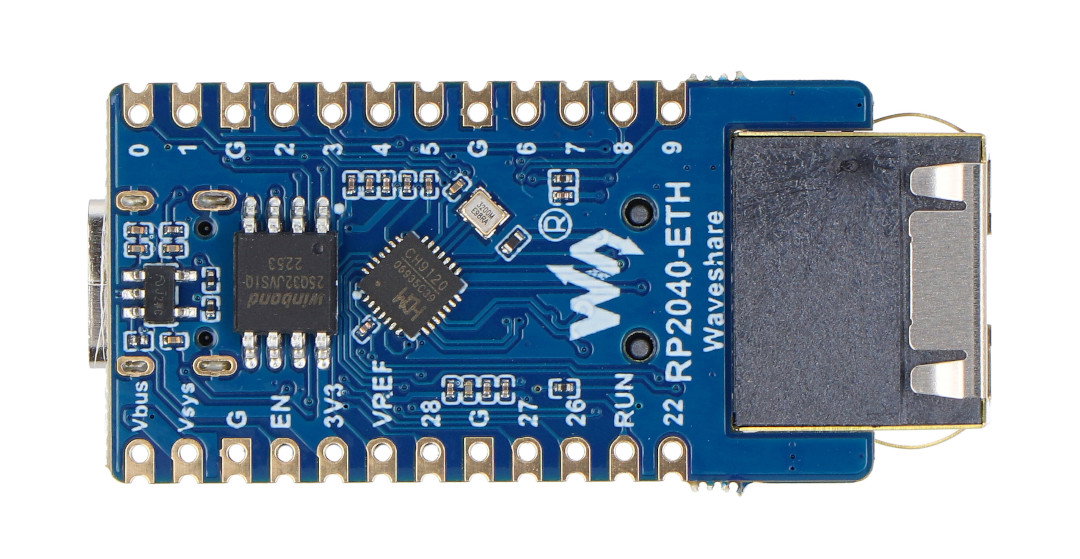

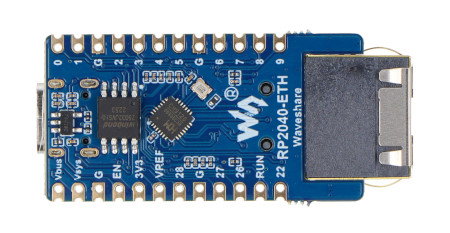

Das Board enthält ein Ethernet-Modul mit dem CH9120-Chip.
Besondere Merkmale des Boards
- Hat ein On-Board-Ethernet-Modul mit CH9120-Chip, das die Netzwerkkommunikation ermöglicht
- Unterstützt eine Reihe von TCP / IP-Kommunikationsprotokollen
- Verfügt über einen eingebetteten RP2040-Chip mit einem 133 MHz Dual-Core ARM Cortex M0+ Prozessor mit 264 kB SRAM und 4 MB Flash-Speicher
- Enthält 14 multifunktionale GPIO-Pins
- Er ist in den Sprachen C / C++ und MicroPython programmierbar
- Er hat einen USB-Typ-C-Anschluss und einen eingebauten Temperatursensor
- Es ist mit UART-, SPI- und I2C-Schnittstellen ausgestattet, die die Kommunikation mit verschiedenen Peripheriegeräten ermöglichen

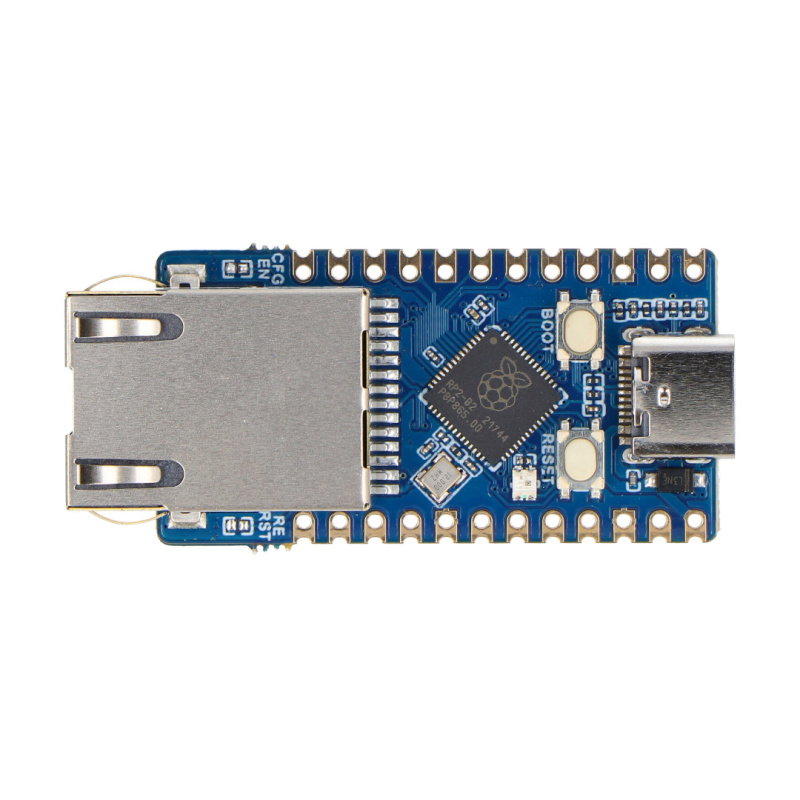

Anordnung der Komponenten auf der Platine
- USB-Typ-C-Anschluss
- BOOT-Taste
- Reset-Knopf
- Dual-Core RP2040 Prozessor, Arbeitsfrequenz bis zu 133 MHz
- Ethernet RJ45-Anschluss
- Spannungsstabilisator LDO RT9013-33GB
- W25Q32JVSSIQ 4 MB NOR-Flash-Speicher
- Ethernet-Baustein CH9120

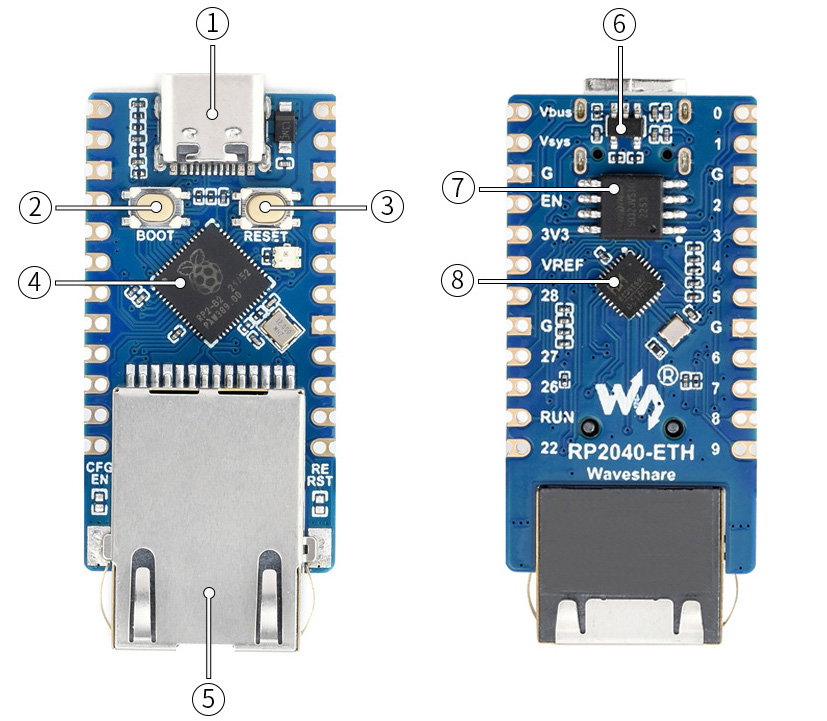

Anordnung der Komponenten auf der Platine.

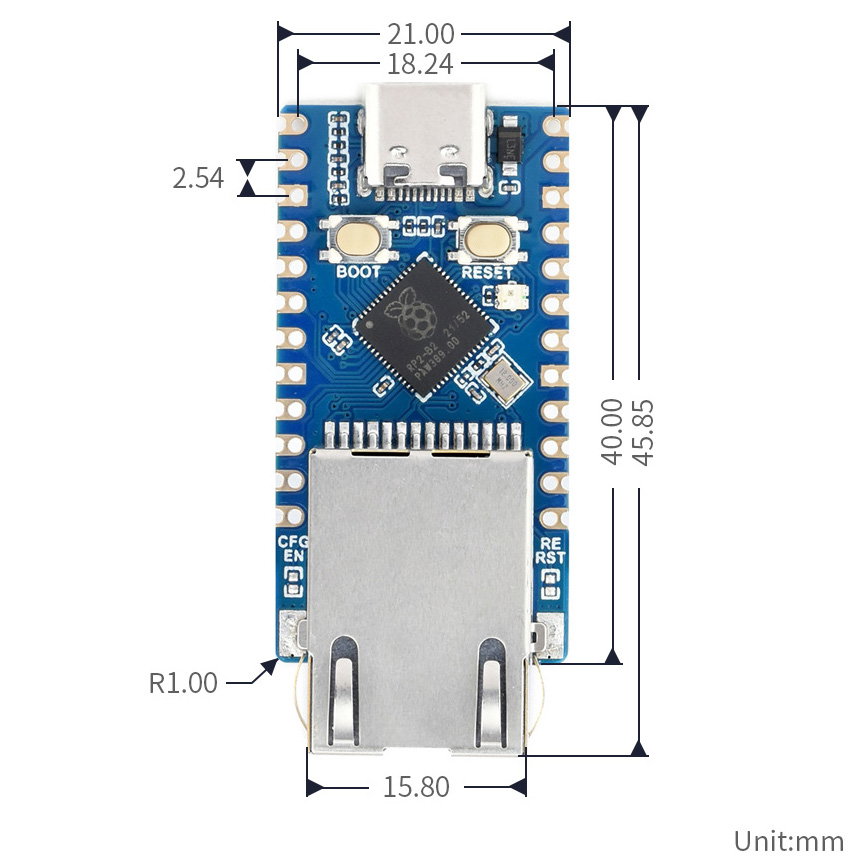

Abmessungen der Platine.
PCB-Spezifikationen
- Eingebetteter Chip: Raspberry Pi RP2040
- Prozessor: ARM Cortex-M0+ Dual-Core 133 MHz
- SRAM: 264 kB
- Flash-Speicher: 4 MB
- TCP/IP-Baustein: CH9120
- Schnittstellen: 1x SPI, 2x I2C, 2x UART, 13x PWM
- LDO Spannungsregler: RT9013-33GB 500 mA
- Entwicklungsumgebung: Raspberry Pi C / C++ SDK oder MicroPython
- Stromanschluss: USB Typ C
- Abmessungen des Boards: 45,85 x 21 mm
