Rundes 1,28-Zoll-IPS-LCD-Display 240 x 240 Pixel – RP2040, 6-Achsen-Sensor – Waveshare 22668
Rundes Anzeigemodul mit einem 6-Achsen-Sensor, basierend auf dem Mikrocontroller Raspberry Pi RP2040 mit einem Dual-Core-Prozessor ARM Cortex M0+ , der mit 133 MHz getaktet ist. Es ist mit einem runden 1,28-Zoll-IPS-LCD -Display mit einer Auflösung von 240 x 240 px ausgestattet, das Bilder in 65.000 Farben anzeigen kann. Der eingebaute Sensor ermöglicht die Messung der Beschleunigung in 3 Achsen (3-Achsen-Beschleunigungsmesser) und der Orientierung in 3 Achsen (3 Achsen) -Achsen-Gyroskop).
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Rundes 1,28-Zoll-IPS-LCD-Display 240 x 240 Pixel – RP2040, 6-Achsen-Sensor – Waveshare 22668
Rundes Anzeigemodul mit einem 6-Achsen-Sensor, basierend auf dem Mikrocontroller Raspberry Pi RP2040 mit einem Dual-Core-Prozessor ARM Cortex M0+ , der mit 133 MHz getaktet ist. Es ist mit einem runden 1,28-Zoll-IPS-LCD -Display mit einer Auflösung von 240 x 240 px ausgestattet, das Bilder in 65.000 Farben anzeigen kann. Der eingebaute Sensor ermöglicht die Messung der Beschleunigung in 3 Achsen (3-Achsen-Beschleunigungsmesser) und der Orientierung in 3 Achsen (3 Achsen) Das Modul ist mit zwei 15-poligen Buchsen im Raster 1,27 mm ausgestattet, auf denen sich die Anschlussdrähte des Moduls befinden.
Der Hersteller hat eine ausführliche Bedienungsanleitung mit Beispiel-Programmcodes vorbereitet - check it out!

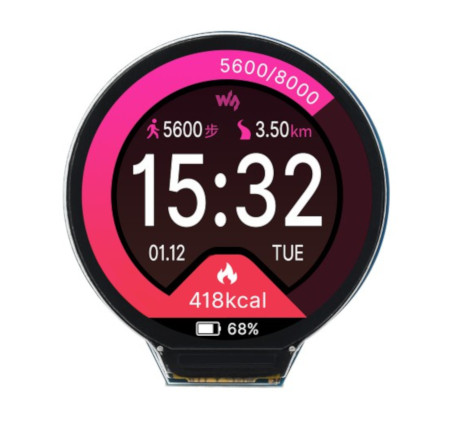

Modul mit einem runden IPS-LCD-Display.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Rundes 1,28-Zoll-IPS-LCD-Display 240 x 240 Pixel – RP2040, 6-Achsen-Sensor – Waveshare 22668.
Die Hauptmerkmale des Moduls mit dem Display
- Basierend auf dem in Großbritannien hergestellten Mikrocontroller Raspberry Pi RP2040
- Dual-Core ARM Cortex M0+ mit bis zu 133 MHz getaktet
- 264 kB SRAM und 2 MB Flash-Speicher
- USB-Typ-C-Anschluss
- Eingebauter runder 1,28-Zoll-IPS-LCD-Bildschirm mit einer Auflösung von 240 x 240 Pixel und 65.000 Farben
- Stecker zum Anschließen einer wiederaufladbaren Lithiumbatterie
- Alle GPIO-Pins haben ein Raster von 1,27 mm
- Unterstützung für USB 1.1-Geräte und -Hosts
- Energiesparmodus
- Drag-and-Drop-Programmierung über USB-Massenspeicher
- Ausgestattet mit 2x SPI-, 2x I2C-, 2x UART-, 4x ADC 12-Bit- und 16x PWM-Schnittstellen
- Genaue Uhr und Timer
- Temperatursensor
- 8x programmierbare I/O (PIO)

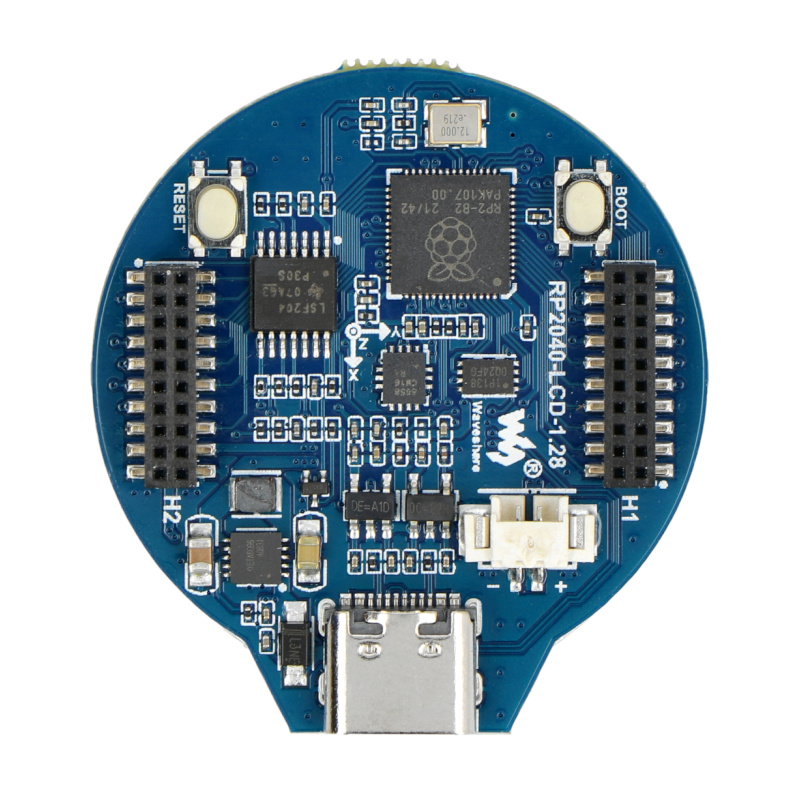

Komponenten auf der Platine
- USB-Typ-C
- Batterielademanagementsystem - ETA6096
- Der 3,7-V-MX1.25-Batterieanschluss ermöglicht es Ihnen, die Batterie aufzuladen und das Modul gleichzeitig mit Strom zu versorgen
- IMU mit 3-Achsen-Beschleunigungsmesser und 3-Achsen-Gyroskop – QMI8658C
- GPIO-Anschlüsse mit einem Rastermaß von 1,27 mm
- NOR-Flash-Speicher 2 MB - W25Q16JVUXIQ
- Dual-Core-Prozessor mit bis zu 133 MHz getaktet - RP2040
- Reset-Knopf
- Boot-Taste

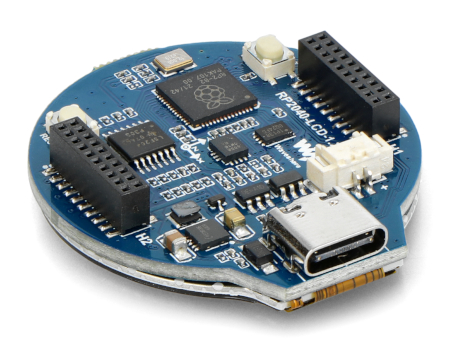

Layout der Elemente auf dem Board.

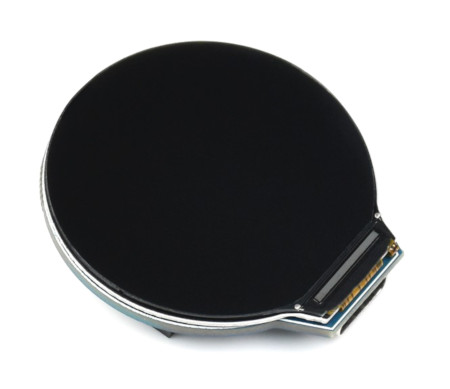

Runder IPS-LCD-Bildschirm mit RP2040 und 6-Achsen-IMU-Sensor.
Modulspezifikation
- LCD-Treiber: GC9A01A
- LCD-Schnittstelle: SPI
- Anzeigepanel: IPS
- Auflösung: 240 x 240 Pixel
- Anzeigegröße: Φ 32,4 mm
- Pixelgröße: 0,135 x 0,135 mm
- IMU-Sensor: QMI8658C
- Beschleunigungsmesser:
- Auflösung: 16 Bit
- Messbereich: ±2, ±4, ±8, ±16 g
- Gyroskop:
- Auflösung: 16 Bit
- Messbereich: ± 16, ± 32, ± 64, ± 128, ± 256, ± 512, ± 1024, ± 2048°/Sek
Inhalt des Kits
- Rundes 1,28-Zoll-IPS-LCD-Display 240 x 240 Pixel - RP2040, 6-Achsen-Sensor - Waveshare 22668
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 1,28 " |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 240x240px |
| UC - Mikrocontroller | RP2040 |
| UC - Kern | ARM Cortex-M0 + |
| UC - Anzahl der Kerne | 2. Dual-Core |
| UC - USB-Schnittstelle | USB-C |
| Breite | 5 cm |
| Höhe | 2,2 cm |
| Tiefe | 7 cm |
| Gewicht | 0,016 kg |
