Produktbeschreibung: RP2040-GEEK Entwicklungsboard - 1,14'' Farb-LCD-Display - Waveshare 25394
DasRP2040-GEEK ist ein innovatives Entwicklungsboard von Waveshare, das speziell für Technikbegeisterte entwickelt wurde. Es enthält einen eingebetteten RP2040 Mikrocontroller-Chip von Raspberry Pi und bietet eine Reihe von Funktionen, die es zu einem idealen Werkzeug für Design und Programmierung machen. Er verfügt über einen USB-Typ-A-Anschluss und einen 1,14-Zoll-Farb-LCD-Bildschirm. Ein spezieller 3PIN SWD-Port ermöglicht den einfachen Anschluss eines Debugging-Zielboards, und die Standard-CMSIS-DAP-Schnittstelle unterstützt das Debugging der meisten ARM-basierten Mikrocontroller. Dank der Open-Source-Software kann das Board einfach aufgerüstet und angepasst werden.

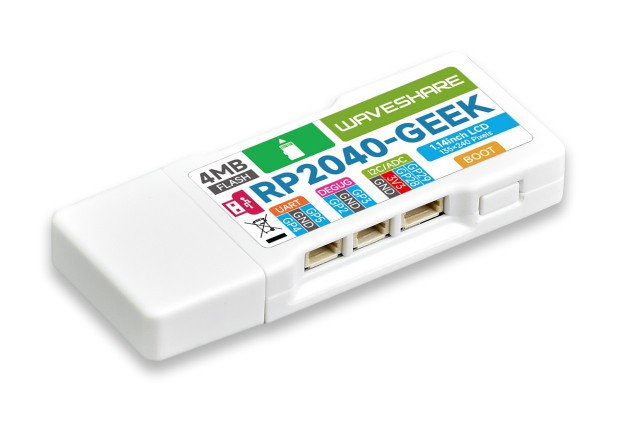

RP2040-GEEK Entwicklungsboard - 1,14'' Farb-LCD-Display - Waveshare 25394.

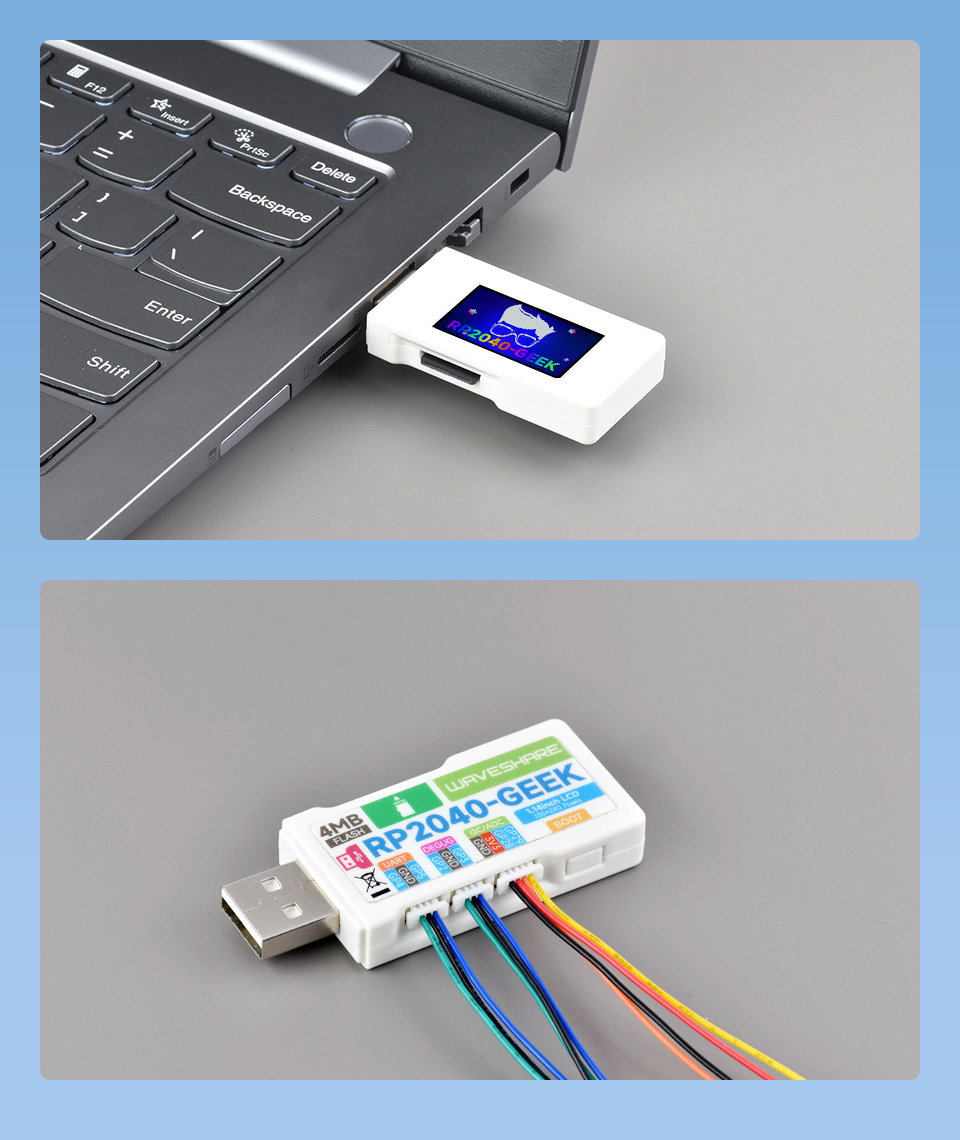

Enthält einen eingebetteten RP2040-Mikrocontroller-Chip von Raspberry Pi, der eine Reihe von Funktionen bietet.
Besondere Merkmale
- SWD-Port und CMSIS-DAP-Schnittstelle - Der dedizierte 3PIN-SWD-Port ermöglicht den einfachen Anschluss eines Debugging-Targetboards, und die Standard-CMSIS-DAP-Schnittstelle unterstützt das Debugging der meisten ARM-basierten Mikrocontroller
- Raspberry Pi Kompatibilität - Der Raspberry Pi 3PIN Debug-Anschluss macht das Board kompatibel mit anderen Geräten und Zubehör, die mit dieser Spezifikation kompatibel sind
- USB-zu-UART-Konverter - Ein eingebauter 3PIN-USB-zu-UART-Konverter erleichtert den Anschluss an einen Computer oder andere Geräte, die die UART-Schnittstelle verwenden, und erhöht die Kommunikationsflexibilität
- I2C-Anschluss und LCD-Bildschirm - Ein integrierter 4-poliger I2C-Anschluss ermöglicht die Integration mit der Ziel-Testplatine, und ein 1,14-Zoll-LCD-Bildschirm sorgt für gute Lesbarkeit und attraktive Datendarstellung
Layout der Komponenten
- USB-A-Schnittstelle
- UART-Anschluss
- SWD-Anschluss
- I2C-Anschluss
- TF-Kartensteckplatz
- W25Q32JVSSIQ - 4 MB NOR-Flash
- RP2040
- Taste

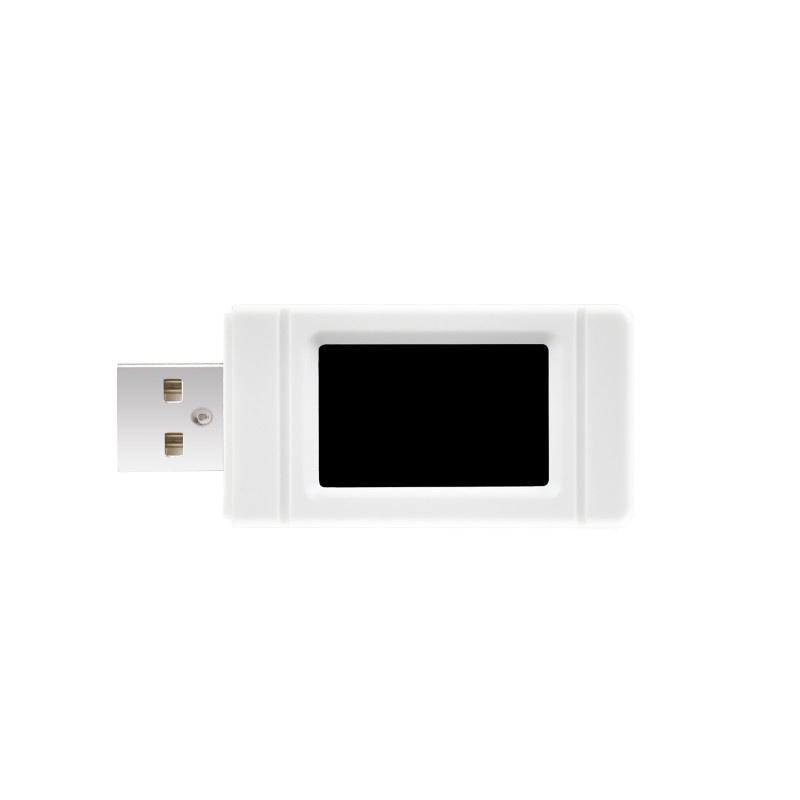

Es verfügt über eine eingebaute USB-A-Schnittstelle und einen 1,14"-Farb-LCD-Bildschirm.
Technische Daten
- Modell: RP2040-GEEK
- Mikrocontroller: RP2040
- Speicher:
- SRAM: 264 KB
- Flash: 4 MB
- Anzeige:
- LCD-Bildschirm
- Diagonale: 1.14''
- Auflösung: 240×135 px
- Schnittstelle: USB A
- Anschluss:
- UART
- SWD
- I2C
- TF-Kartensteckplatz
- Abmessungen: 61 x 22 x 9 mm
