Produktbeschreibung: RP2040-Matrix - Board mit RP2040 Mikrocontroller und 5 x 5 LED-Matrix - Waveshare 24594
DasRP2040-Matrix von Waveshare ist ein Board mit einer eingebauten 5 x 5RGB-LED-Matrix zur Erzeugung augenfreundlicher visueller Effekte. Außerdem verfügt es über 20 GPIO-Pins, so dass das Board mit zusätzlichen Modulen und Funktionen erweitert werden kann. Der RP2040 Embedded Chip enthält einen Dual-Core ARM Cortex M0+ Prozessor, der mit bis zu 133 MHz getaktet ist, 264 kB SRAM und 2 MB Flash-Speicher. Der Mikrocontroller kann über den vorhandenen USB-Typ-C-Anschluss mit einer Vielzahl von Geräten verbunden werden und ist mit den Programmiersprachen MicroPython und C / C++ des Raspberry Pi SDK kompatibel.
Der Hersteller hat ein ausführliches Benutzerhandbuch erstellt, das den Einstieg in das Modul erleichtert.

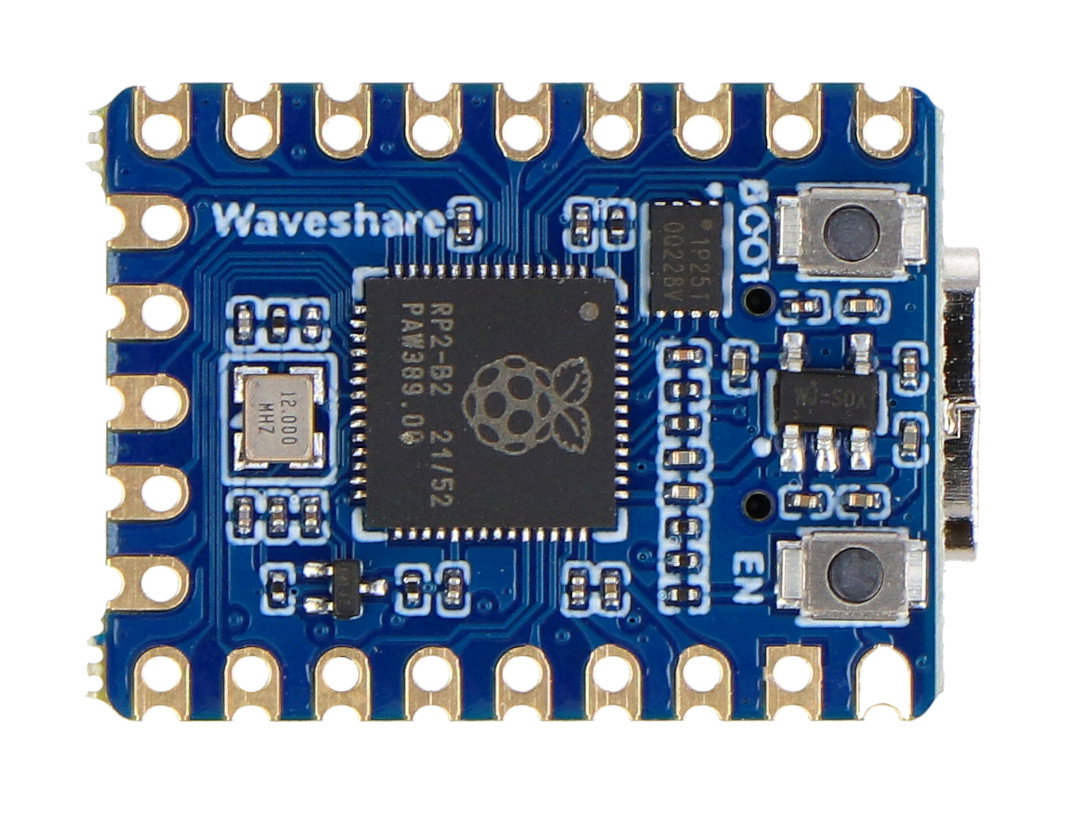

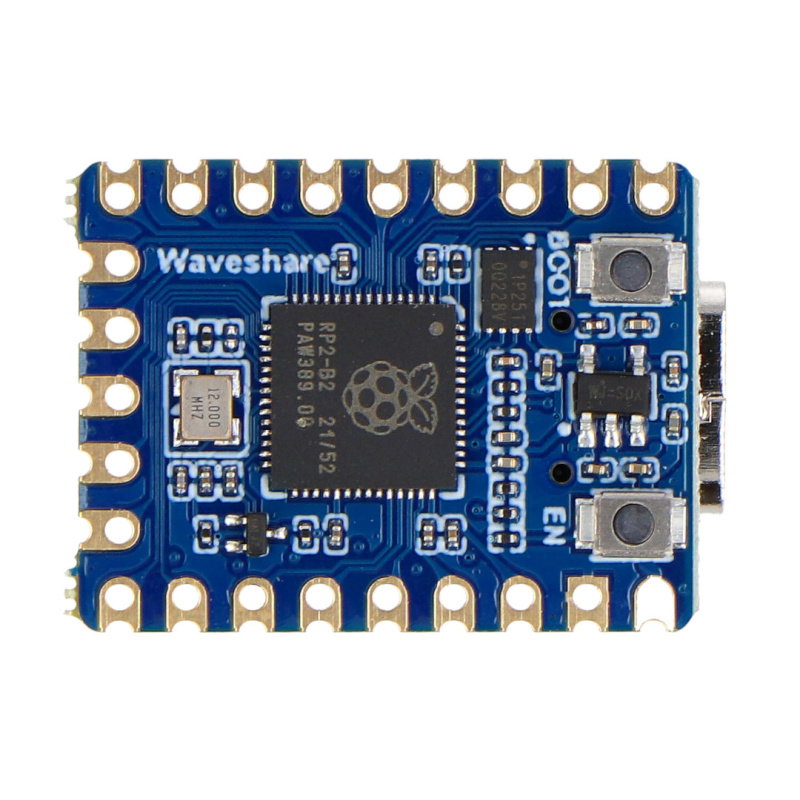

RP2040-Matrix - Platine mit RP2040 Mikrocontroller und 5 x 5 LED-Matrix - Waveshare 24594.

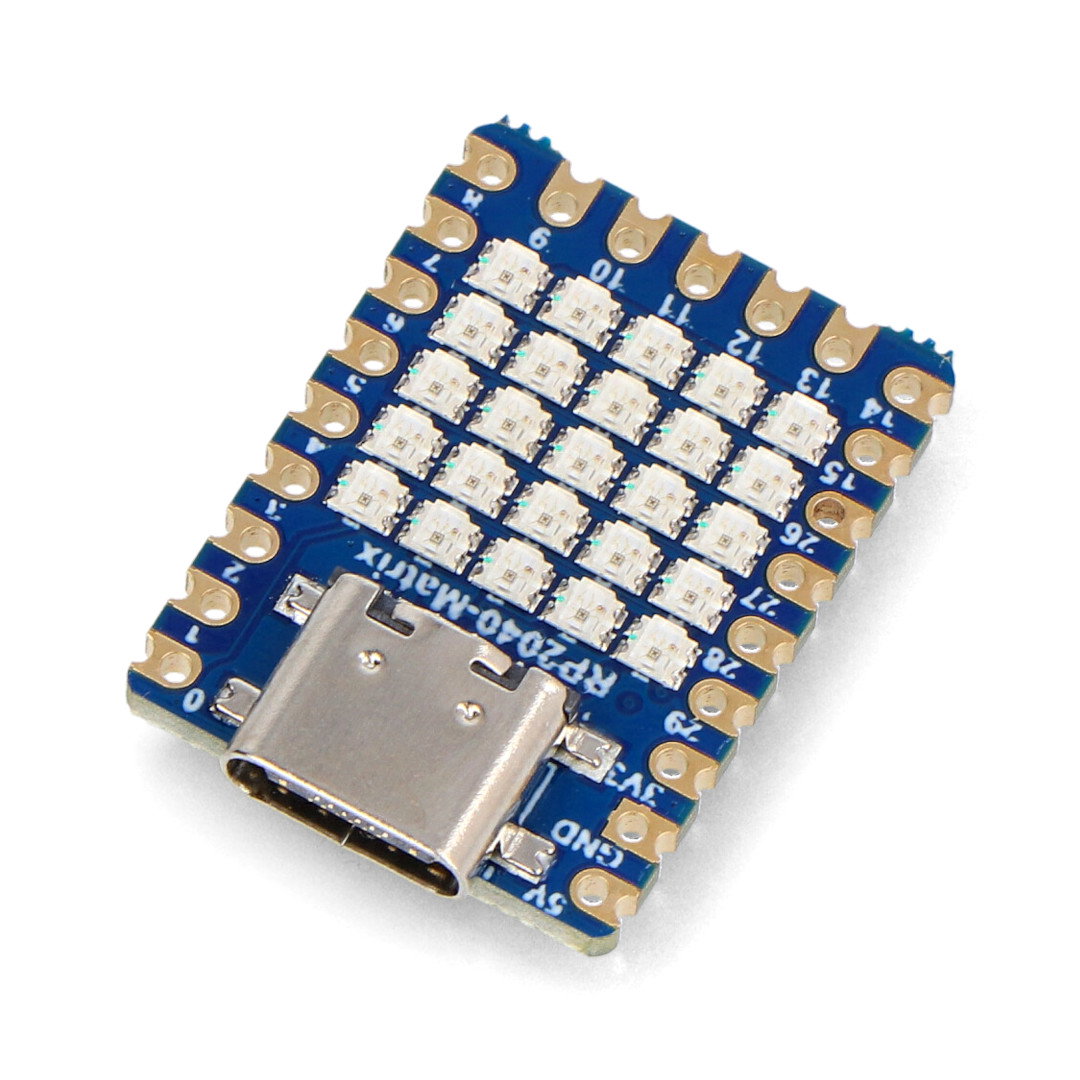

Die RP2040-Matrix verfügt über eine 5 x 5 RGB-LED-Matrix.
Besondere Merkmale des Boards
- Enthält eine 5 x 5 RGB-LED-Matrix zur Erzeugung visueller Effekte
- Eingebetteter RP2040-Chip mit einem 133 MHz Dual-Core ARM Cortex M0+ Prozessor, 264 kB SRAM und 2 MB Flash-Speicher
- Ermöglicht die Erweiterung der Funktionalität des Moduls dank 20 GPIO-Pins
- Kommuniziert mit anderen Geräten über USB Typ C
- Bietet einen Übergang in den Schlafmodus
- Ist mit UART-, SPI- und I2C-Schnittstellen ausgestattet, die die Kommunikation mit verschiedenen Peripheriegeräten ermöglichen
Es wird nicht empfohlen, die LEDs zu berühren, während der Chip in Betrieb ist, da dies zu Verbrennungen und Schäden an den LEDs selbst führen kann.

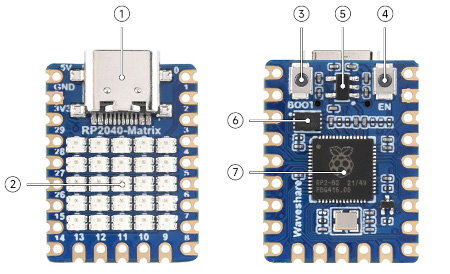

Anordnung der Komponenten auf der Platine
- USB-Typ-C-Anschluss
- 5 x 5 RGB-LED-Matrix
- BOOT-Taste
- Reset-Taster
- LDO-Spannungsregler RT9013-33GB, max. Strom 500 mA
- W25Q16JVUXIQ, 2 MB NOR-Flash
- Dual-Core-Prozessor RP2040, Arbeitsfrequenz bis zu 133 MHz
Die Stromaufnahme eines voll eingeschalteten RGB-LED-Arrays beträgt ca. 350 mA. Es wird daher empfohlen, ein Netzteil mit mindestens 500 mA zu verwenden, um eine ausreichende Stromversorgung der Platine zu gewährleisten und Probleme mit Strommangel zu vermeiden.

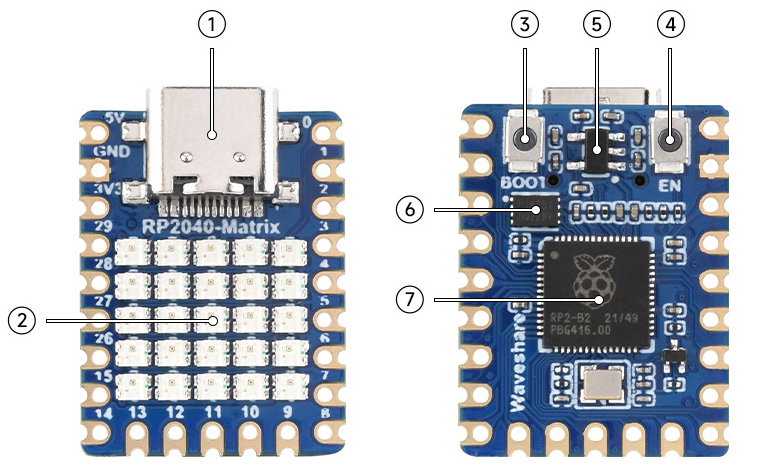

Anordnung der Komponenten auf der Platine.

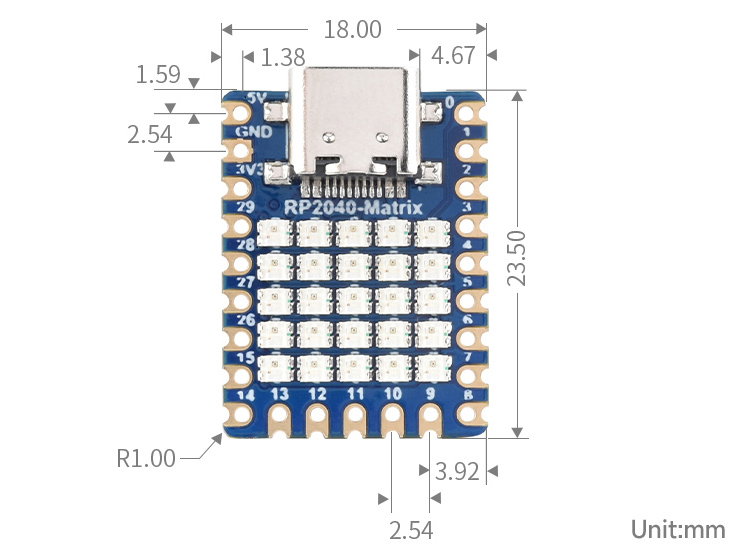

Abmessungen des Moduls.
Technische Daten der Platine
- Eingebetteter Chip: Raspberry Pi RP2040
- Prozessor: ARM Cortex-M0+ Dual-Core 133 MHz
- RGB-LED-Anordnung: 5 Zeilen x 5 Spalten
- SRAM: 264 kB
- Flash-Speicher: 2 MB
- Schnittstellen: 2x SPI, 2x I2C, 2x UART, 4x ADC 12-bit, 16x PWM
- LDO Spannungsregler: RT9013-33GB 500 mA
- Entwicklungsumgebung: Raspberry Pi C / C++ SDK oder MicroPython
- Stromanschluss: USB Typ C
- Abmessungen der Platine: 23,5 x 18 mm
Ein längerer Betrieb der RGB-LED-Matrix kann zu einer Überhitzung der LEDs führen, was sich negativ auf deren Lebensdauer auswirkt und im Extremfall sogar zum Durchbrennen der LEDs führen kann. Daher ist es wichtig, die Laufzeit der Matrix zu überwachen und einen Modus mit reduziertem Stromverbrauch zu verwenden.
