Produktbeschreibung: Feather RP2040 - Platine mit RP2040 Mikrocontroller und USB Typ A Host - Adafruit 5723
Ein Board von Adafruit - Feather RP2040 mit USB-Typ-A-Host. Es basiert auf dem RP2040-Mikrocontroller der Raspberry Pi Foundation mit einem Dual-Core ARM Cortex M0+, der mit bis zu 133 MHz getaktet ist, mit 264 kB RAM und 8 MB Flash-Speicher, die über die QSPI-Schnittstelle laufen. Zu den Pinouts des Moduls gehören bis zu 21x GPIO-Pins - 4x ADC 12-bit, 2x I2C, 2x SPI, 2x UART, 16x PWM. Das Feather RP2040 Board kann mit MicroPython, CircuitPython oder C/C++ programmiert werden. Die Software kann über die USB-Schnittstelle (USB-Typ-C-Anschluss), über den eingebauten UF2-Bootloader oder über einen externen Programmer implementiert werden.

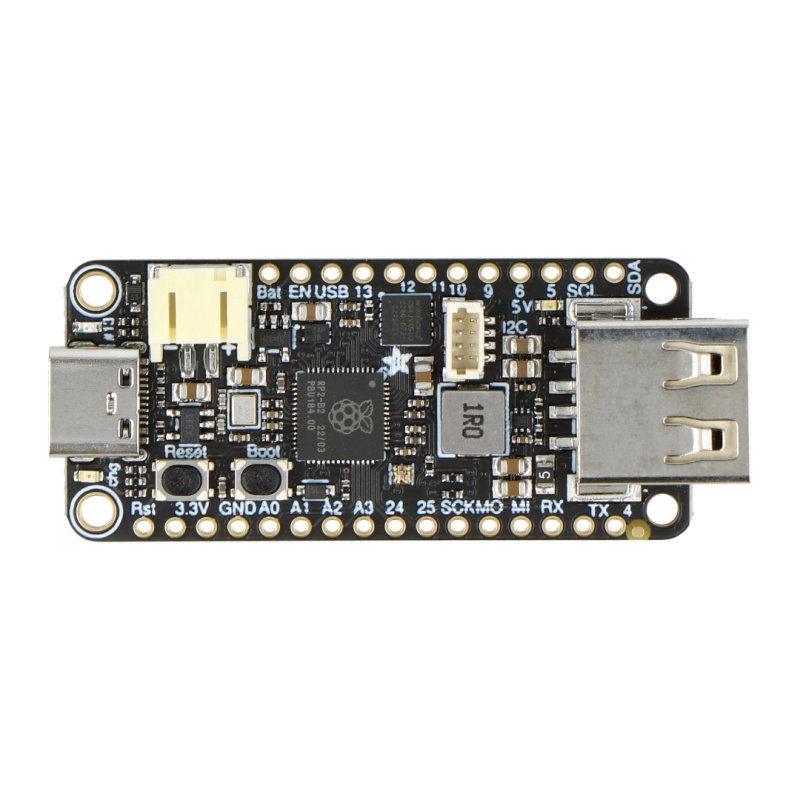

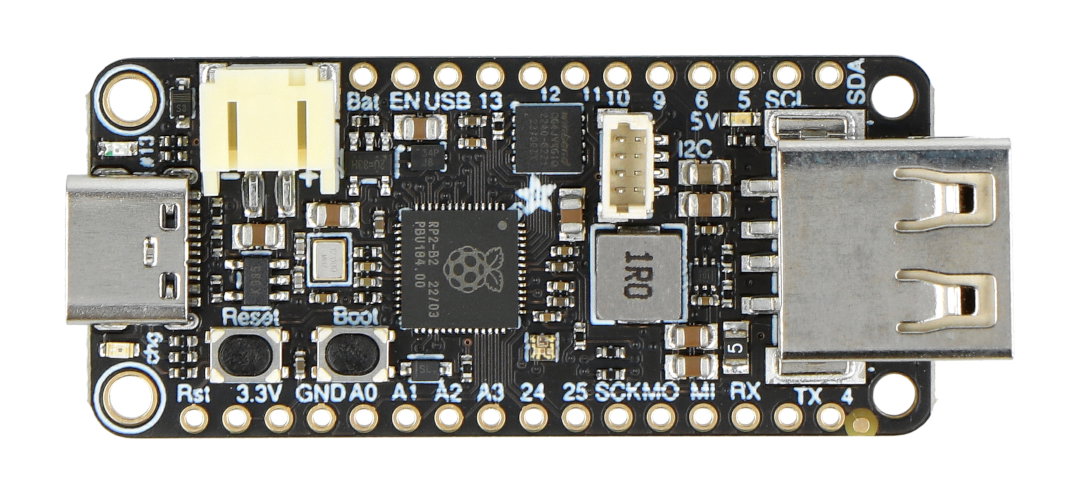

Feather RP2040 - ein Board mit RP2040-Mikrocontroller und USB-A-Host - Adafruit 5723.

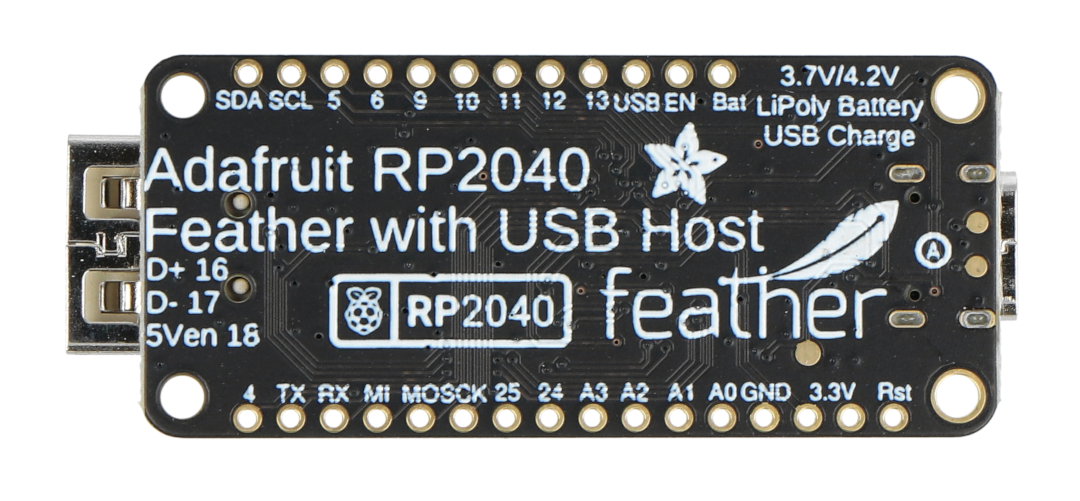

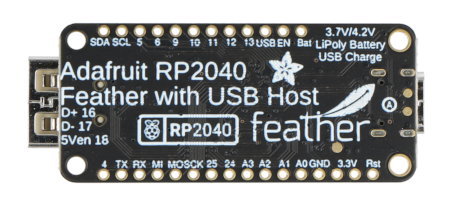

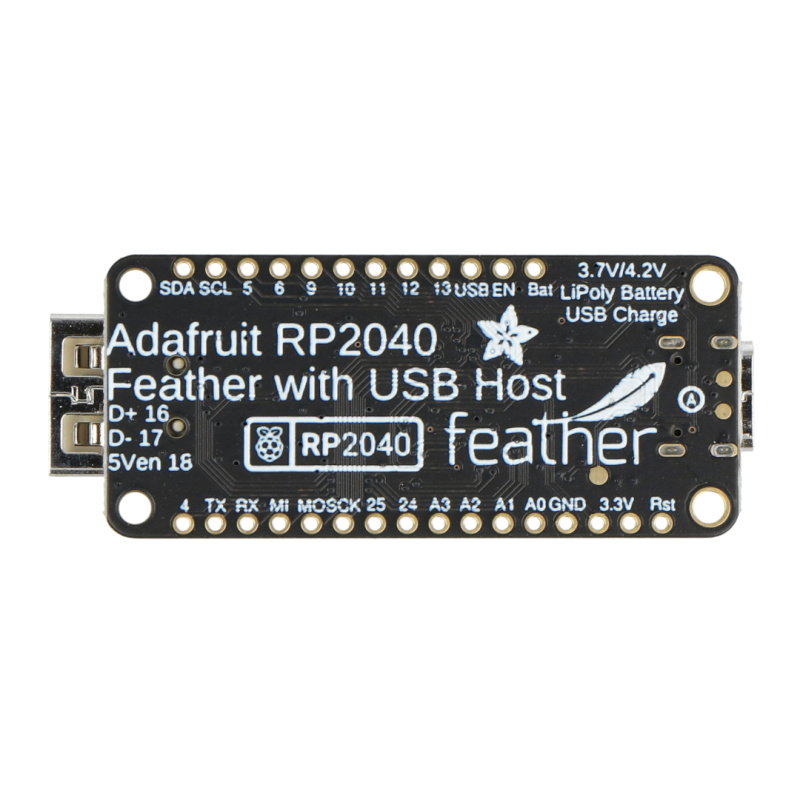

Das Board ist mit dem RP2040 Chip ausgestattet.
Sehen Sie sich auch die vom Hersteller erstellte Bedienungsanleitung an.
Hauptmerkmale des Boards von Adafruit
- Ein 32-Bit-Dual-Core-Cortex M0+, der mit einer Logikspannung von bis zu 133 MHz arbeitet und mit 3,3 V versorgt wird
- bis zu 264 kB on-board SRAM
- 8 MB SPI-Flash-Speicher für die Speicherung von Dateien und CircuitPython / MicroPython-Code (kein EEPROM)
- 21x GPIOs, darunter: 4x ADC 12-bit, 2x I2C, 2x SPI, 2x UART, 16x PWM
- 200 mA+ Lithium-Polymer-Ladechip mit zugeordneter LED zur Anzeige des Ladestatus
- RGB NeoPixel und rote LED (Pin 13)
- STEMMA QT-Anschluss für den schnellen und lötfreien Anschluss beliebiger Peripheriegeräte mit Qwiic, STEMMA QT oder Grove I2C-Anschluss
- USB-Typ-C-Anschluss für den Zugriff auf den integrierten USB-ROM-Bootloader und das Debugging des seriellen Ports
- USB-Typ-A-Anschluss für USB-Host-Unterstützung (D+ Pin GPIO 16, D- Pin GPIO 17)
Pinbelegung der Feather RP2040-Platine
- USB-Typ-C-Anschluss - wird für die Strom- und Datenübertragung verwendet und ermöglicht Code- und Software-Updates
- USB-Typ-A-Anschluss - zum Anschluss eines zusätzlichen USB-Geräts, derzeit ist diese USB-Host-Funktion nur auf dem Arduino verfügbar
- JST-Stecker - 2-poliger Stecker für den Anschluss eines Li-Ion oder Li-Pol-Akkus zur Stromversorgung des Boards, kann auch zum Laden des Akkus verwendet werden
- chg LED - LED, die den Ladezustand des angeschlossenen Akkus während des Ladens über den USB-Port anzeigt
- GND - Masse der Schaltung
- BAT - gemeinsame positive Spannung mit JST-Buchse für optionalen Akkupack
- USB - gemeinsame positive Spannung mit der USB-Buchse C
- EN - Pin zur Aktivierung des eingebauten 3,3-V-Reglers, zum Deaktivieren mit GND verbinden
- 3,3 V - Spannungsregler-Pins
Weitere Informationen zu den übrigen Pinbelegungen der Platine finden Sie hier.

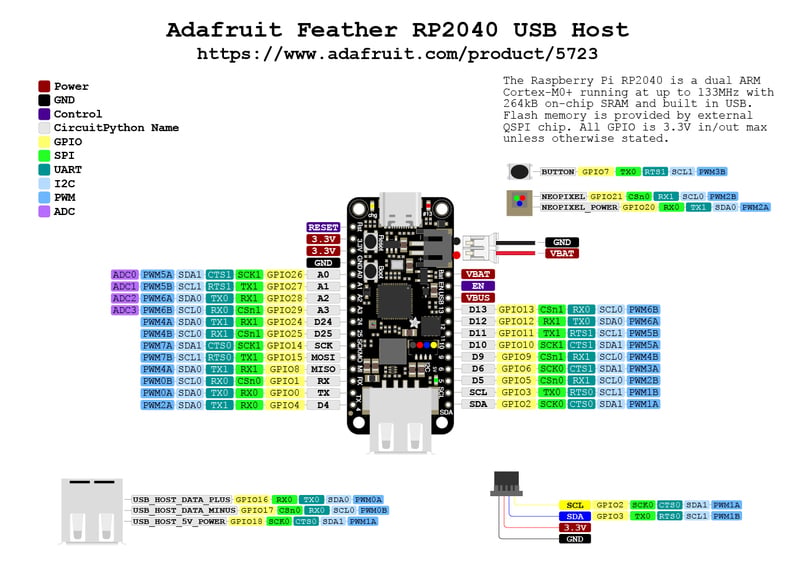

Pinbelegung des Moduls.

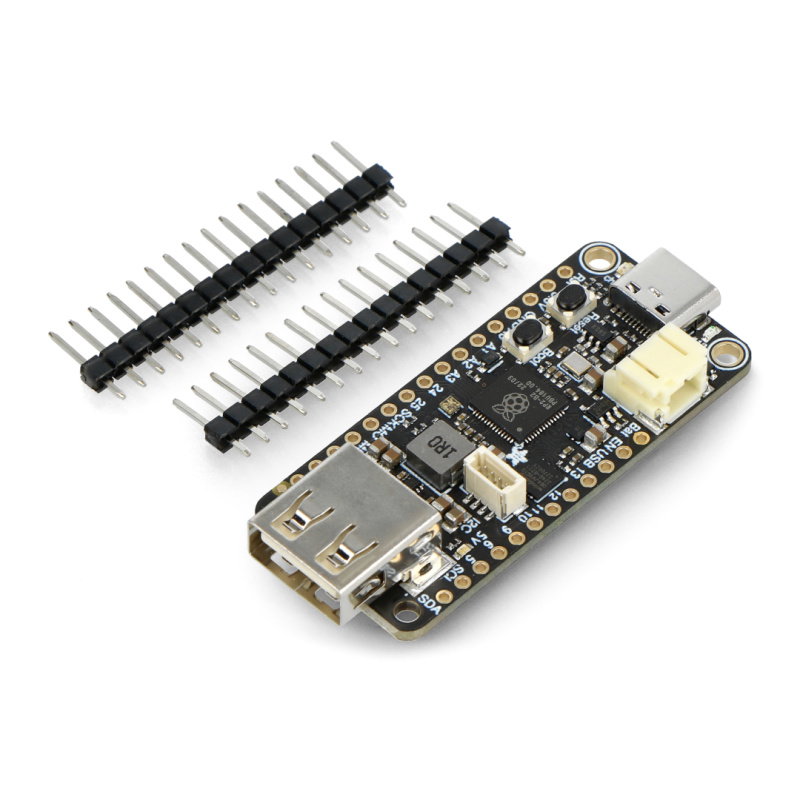

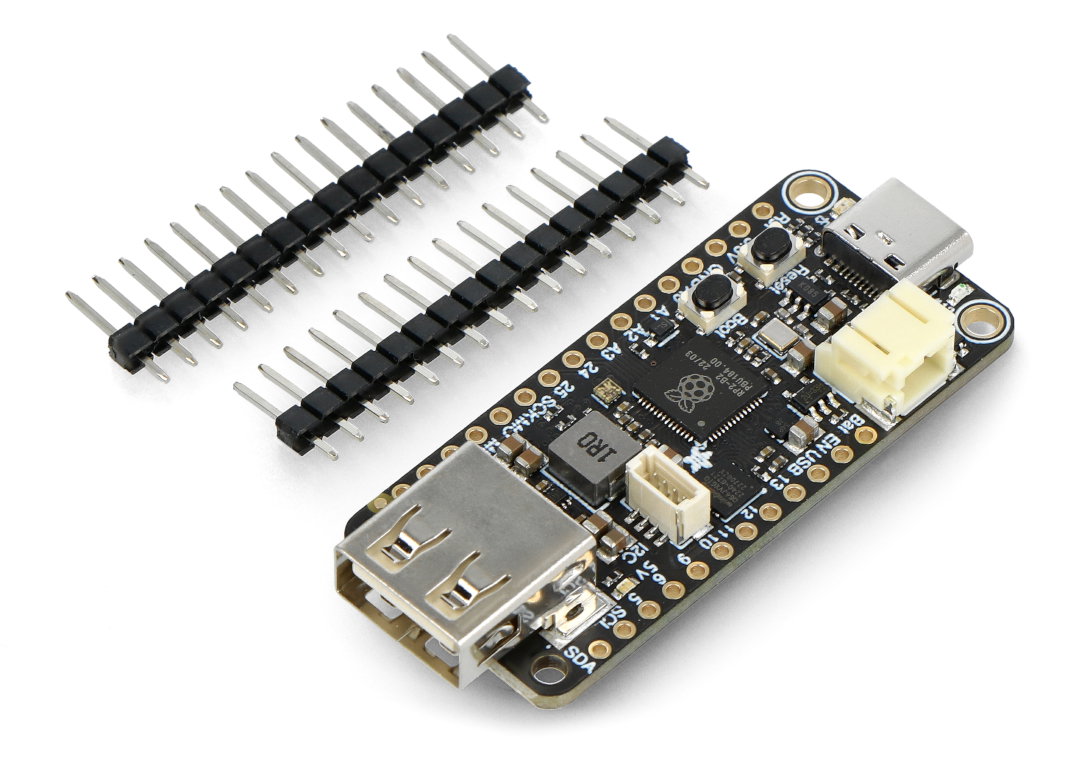

Im Bausatz enthaltene Komponenten.
Technische Daten der Platine
- Eingebetteter Chip: Raspberry Pi RP2040
- Kern: ARM Cortex-M0+ Doppelkern 133 MHz
- SRAM: 264 kB
- Eingebetteter QSPI-Flash-Speicher: 8 MB
- Kommunikationsschnittstellen: 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADC, 16x PWM
- Entwicklungsumgebung: C/C++ oder MicroPython
- Stromanschluss: USB Typ C
- Pinbelegung: GPIO, STEMMA QT / Qwiic, USB Typ A Anschluss
- Stromanschluss: JST-Stecker für Batterieanschluss
- Stabilisator: 3,3 V mit 500 mA Spitzenstromausgang
- Spannungswandler: 5 V Boost
- Befestigungslöcher: 4x
- Abmessungen: 51 x 23 x 7 mm
