Produktbeschreibung: Magnetischer SPDT-Tür-/Fensteröffnungssensor - Reedschalter - Littelfuse 59140-3-S-02-A
Der Littelfuse 59140-3-S-02-A Reed-Schalter ist ein fest verdrahteter magnetischer Sensorder die Anwesenheit eines Magneten berührungslos erkennt. Er wurde für eine Vielzahl von Anwendungen entwickelt, darunter auch für die Positionsbestimmung von Türen und Fenstern. Mit seinem hermetisch abgedichteten Gehäuse und der hohen Schutzart IP67 ist er resistent gegen Staub, Feuchtigkeit und andere widrige Wetterbedingungen. Die Reichweite von 11,6 mm und die SPDT-Kontaktkonfiguration ermöglichen präzises und zuverlässiges Schalten. Der Sensor misst 23 x 14 x 6 mm und ist damit ideal für den Einbau in engen Räumen. Er kann in einer Vielzahl von Anwendungen eingesetzt werden, z. B. in der industriellen Automatisierung, in Sicherheitssystemen, bei der Zugangskontrolle und in der Haushaltsgeräteindustrie. Der Einsatz dieses Sensors macht bewegliche mechanische Komponenten überflüssig, was die Zuverlässigkeit und Haltbarkeit des Systems erhöht. Der Sensor erfordert einen Betätiger, der separat bestellt werden muss.

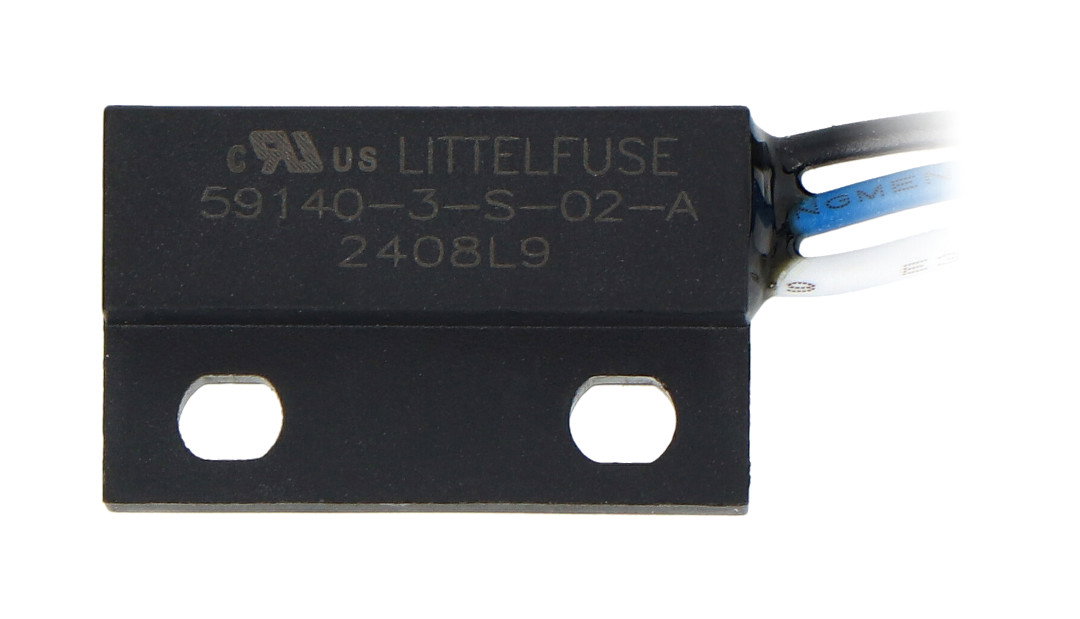

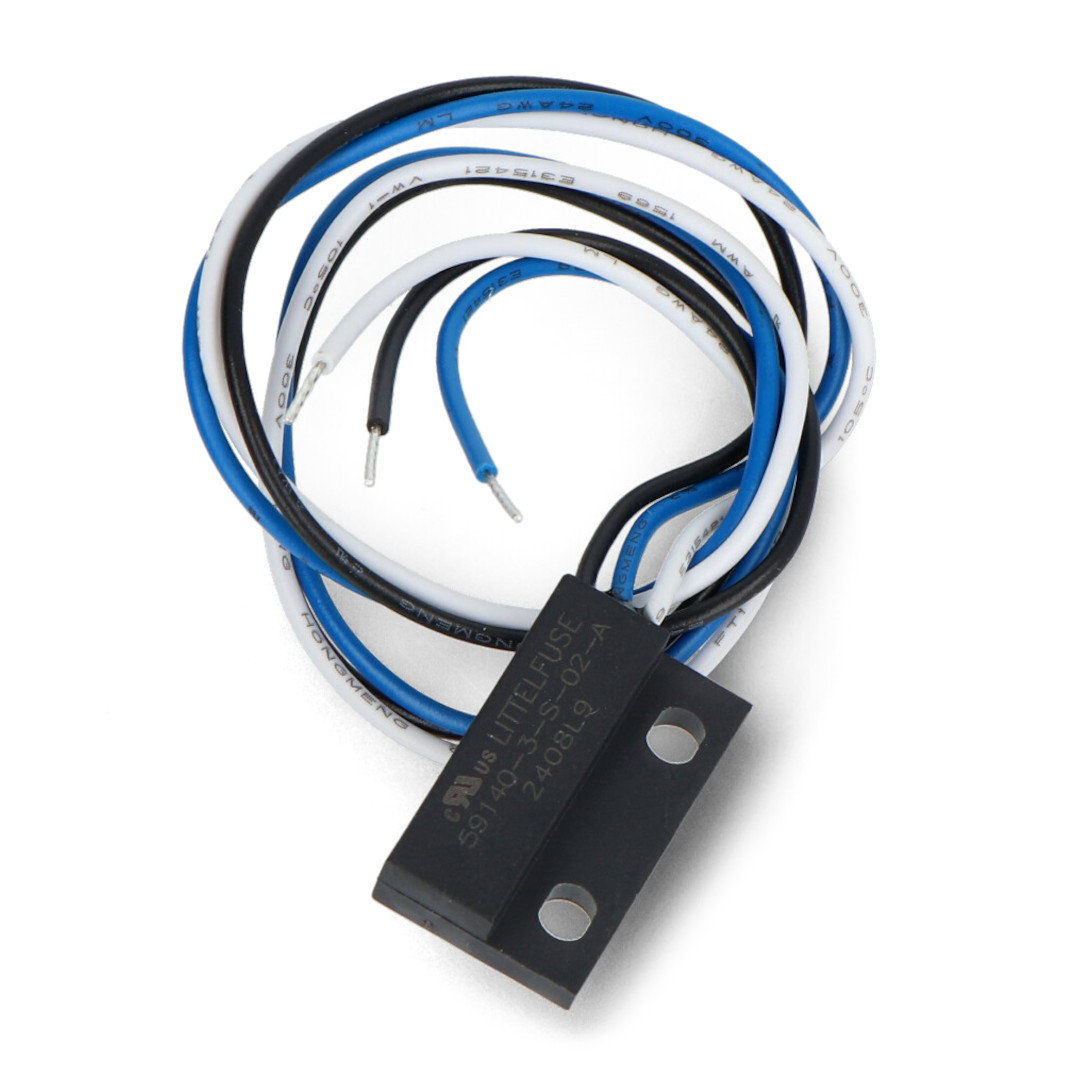

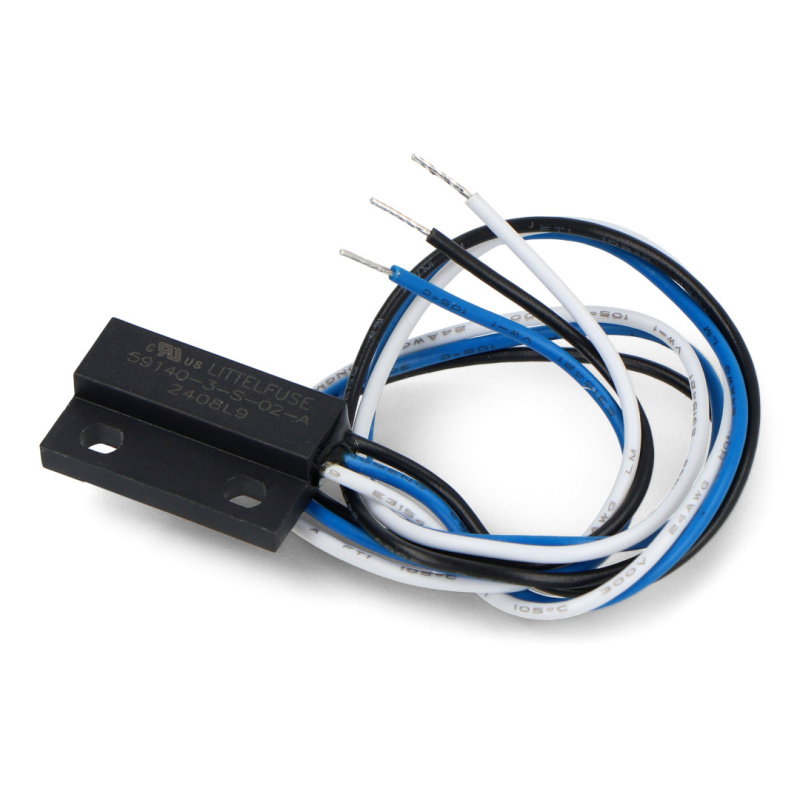

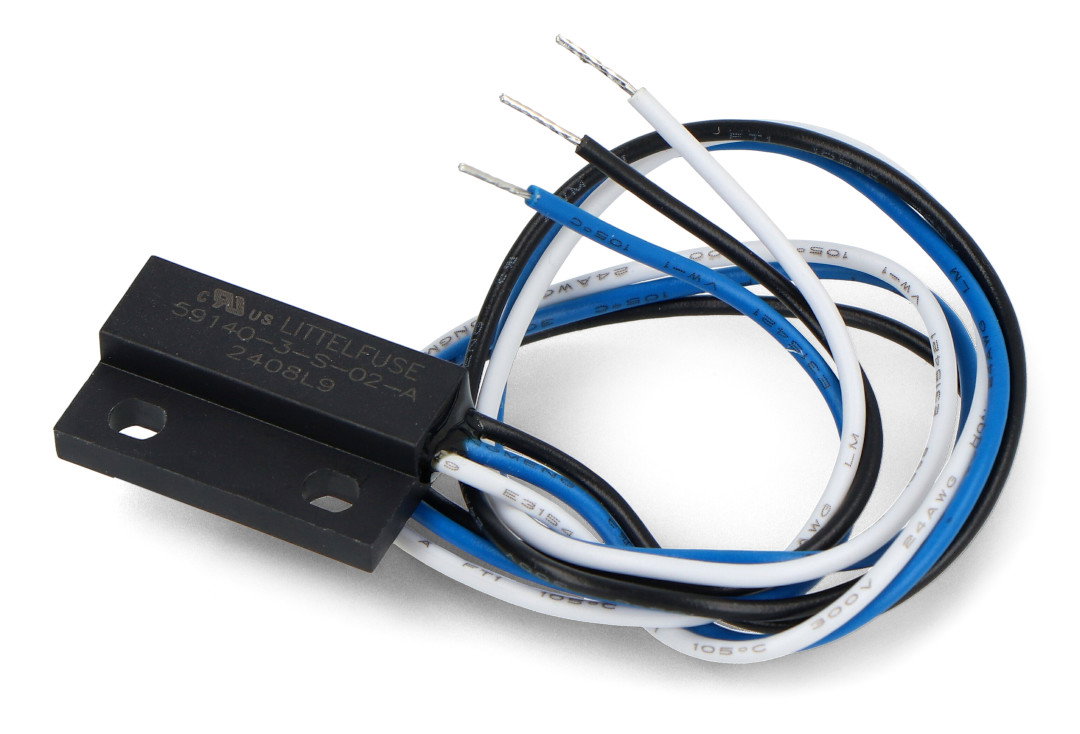

Magnetischer Tür-/Fensteröffnungssensor - Reed-Schalter - Littelfuse 59140-3-S-02-A.
Der Reedschalter wurde für eine Vielzahl von Anwendungen entwickelt, u. a. zur Bestimmung der Position von Türen und Fenstern.
Funktionsprinzip von Reed-Schaltern
Ein Reed-Schalter ist eine Art Magnetschalter, der auf der Grundlage eines Magnetfelds funktioniert. Im Inneren des Reedschalters befinden sich bewegliche Kontakte aus ferromagnetischem Material. Im Ruhezustand sind die Kontakte normalerweise offen (NO), was bedeutet, dass der Stromkreis unterbrochen ist. Bei Annäherung an den Magneten schließen sich die Kontakte und es entsteht ein Kurzschluss, der von dem angeschlossenen Gerät erkannt wird. Das Gehäuse des Reed-Schalters ist hermetisch abgedichtet und bietet Schutz vor Witterungseinflüssen. Aufgrund der Hysterese von Ferromagneten muss der Magnet weiter entfernt sein, um die Kontakte zu unterbrechen. Dadurch eignen sich Reedschalter ideal für Anwendungen, die ein berührungsloses Schalten erfordern, wie z. B. Türöffnungssensoren, Alarmsysteme oder Drehzähler.
Anschließen des Reed-Schalters an Geräte wie Arduino oder Raspberry Pi
Der Anschluss des Reed-Schalters 59140-3-S-02-A von Littelfuse an einen Arduino oder Raspberry Pi ist ein einfacher Prozess, um das Vorhandensein eines Magneten zu erkennen. Um den Reed-Schalter anzuschließen, verbinden Sie ein Kabel mit dem GND-Pin und das andere Kabel mit einem beliebigen digitalen Eingangspin des Arduino oder GPIO des Raspberry Pi. Dann setzen Sie diesen Pin im Code als Eingang mit Aktivierung des internen Pull-up-Widerstands. Wenn der Reed-Schalter durch den Magneten aktiviert wird, schließt er den Stromkreis, indem er den logischen Zustand des Eingangspins ändert.
Beispiel für den Anschluss eines Magnetsensors an einen Arduino.
Damit der Sensor richtig funktioniert, benötigt der Reed-Schalter einen Betätiger, der separat bestellt werden muss.
Technische Daten des Sensors
- Sensortyp: Reed-Schalter
- Bereich: 11,6 mm
- Schaltleistung: 5 W
- Anschluss: 0,3 m Kabel
- Kontaktanordnung: SPDT
- Geschalteter Strom: 0,25 A
- Schaltspannung: max. 175 V
- Betriebstemperatur: -40°C bis 105°C
- Gehäuse-Material: 20% GF P.B.T., schwarz, Epoxidversiegelung
- Merkmale: Betätiger muss separat bestellt werden
- Zugehörige Artikel: 57140-000
- Außenabmessungen: 23 x 14 x 6 mm
