Produktbeschreibung: BleBox wLightBoxS Pro - WiFi-LED-Treiber - Android / iOS-Anwendung
Ein vorgefertigtes Treibermodul, mit dem Sie die Helligkeit der LED-Beleuchtung über ein WiFi -Netzwerk mit einer Anwendung für mobile Geräte steuern können. Es wird mit einer Spannung von 12 V oder 24 V betrieben, die maximale Belastung beträgt 120 W. Die Pro-Version ist mit einer Langstreckenantenne und einem abgedichteten, wasserdichten Gehäuse ausgestattet. Das Gerät verfügt über Schraubanschlüsse zur Befestigung von Drähten.
Der Controller kann über die wBox-Anwendung für Android- und iOS-Geräte, die monostabile (Klingel-)Taste, die BleBox uRemote- Fernbedienung, die InBox- Taste oder die Sprachassistenten Google Home und Amazon Alexa gesteuert werden. BleBox- Geräte lassen sich auch in das Hausautomationssystem Home Assistant integrieren.

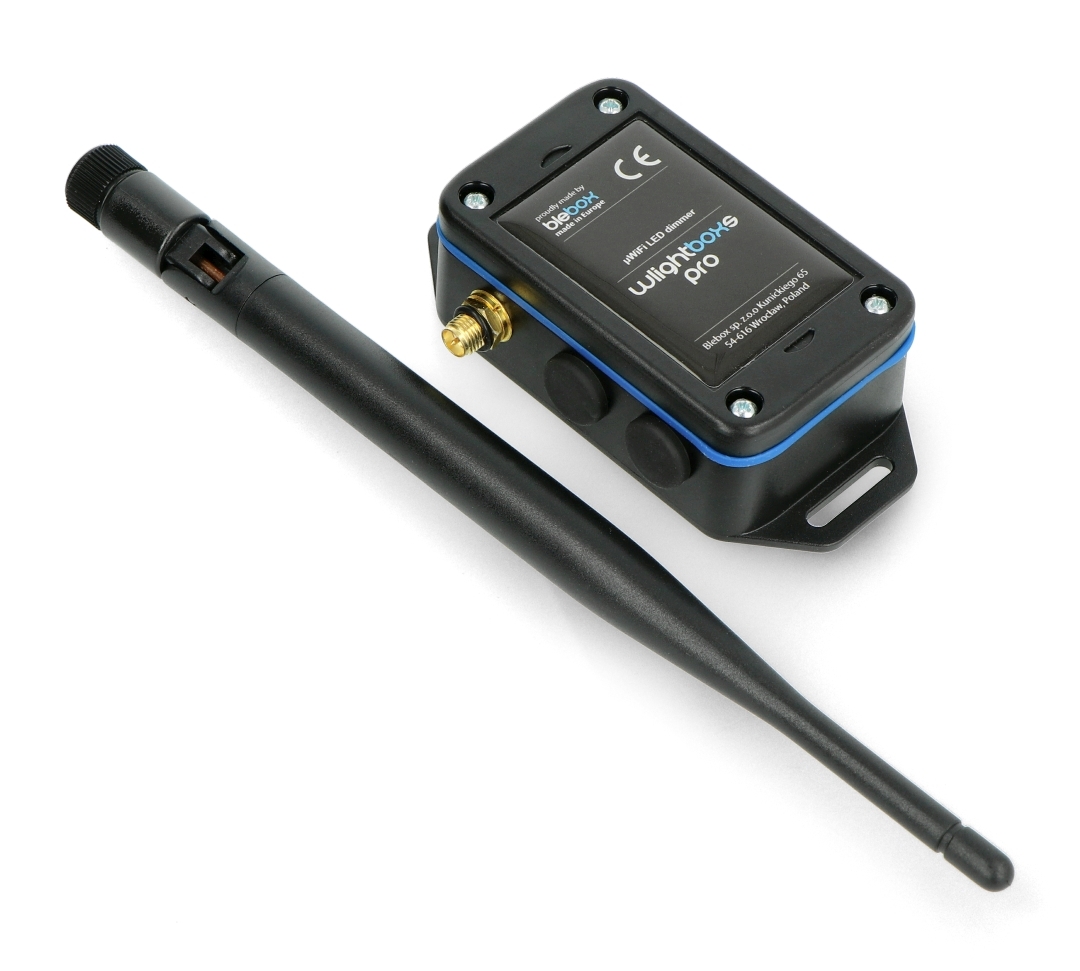

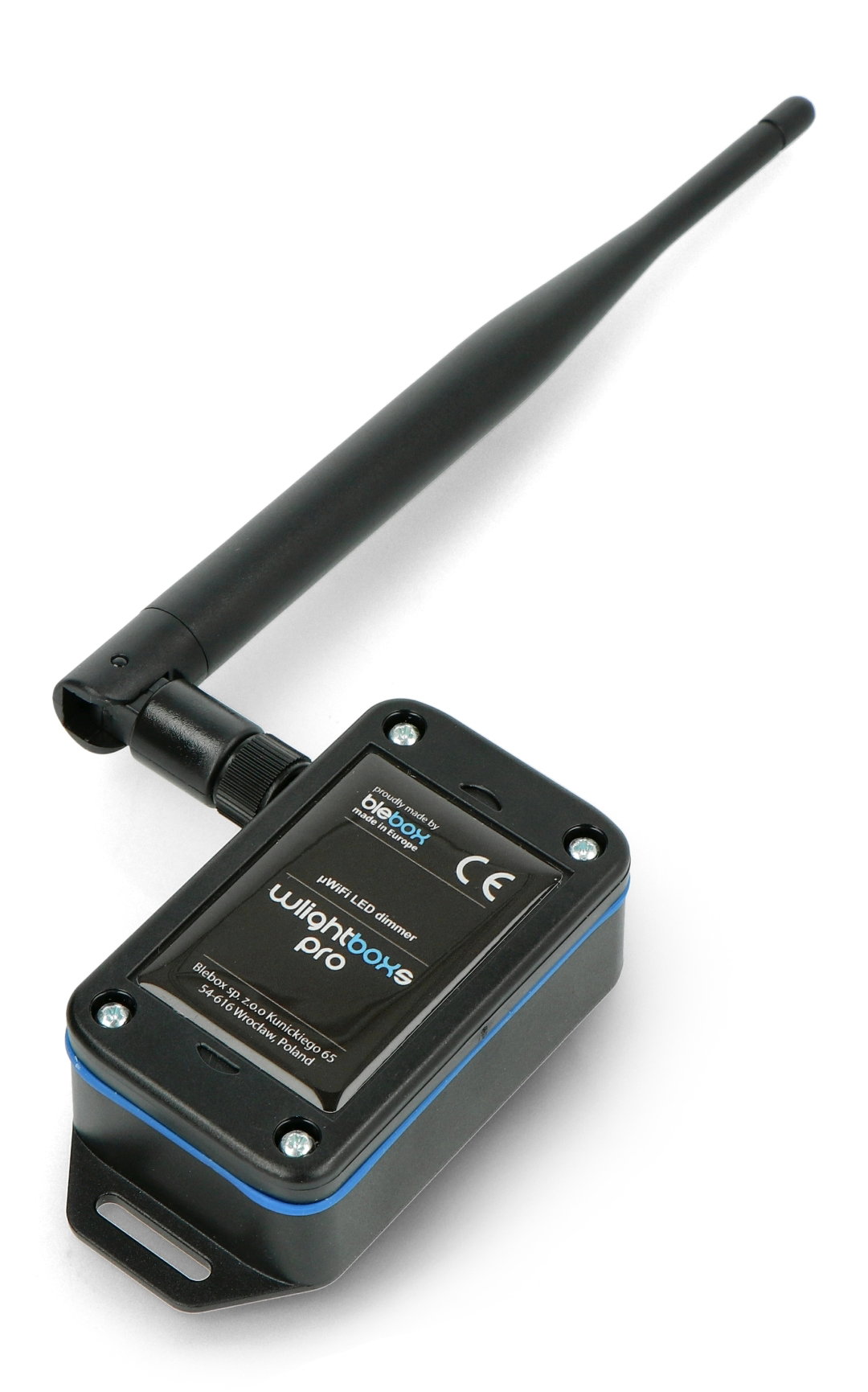

BleBox wLightBoxS Pro Beleuchtungssteuerung. Das Gerät verfügt über Schraubanschlüsse zur Befestigung von Drähten .
Spezifikation des BleBox wLightBoxS Pro-Treibers
- Versorgungsspannung: 12 V oder 24 V
- Energieverbrauch: bis zu 1 W
- Maximalstrom: 5 A
- Maximale Spannung der Eingänge: 12 V oder 24 V
- Anzahl Ausgänge: 1
- Belastung: 120 W
- Art der Ausgänge: Open-Drain, PMW, Bodensteuerung
- Farbmodus: MONO
- Schutzart: IP54
- Gehäuse: Kunststoff, geflutet mit Polyurethanmasse, enthält keine selbstverlöschenden Halogene
- Befestigungsmethode: zwei 18 x 3,5 mm Befestigungslöcher oder doppelseitiges Klebeband
- Schutz: gegen Verpolung, ESD
- Kommunikationstyp: μWiFi, kompatibel mit WiFi, 802.11g
- Sendefrequenz: 2,4 GHz
- Übertragungsstandard: bidirektional, verschlüsselt
- API: offen
- Verschlüsselung: WPA2-PSK und Digest Authentication (AEAD)
- Abmessungen: 50 x 92 x 28 mm (ohne Antenne), 85 x 230 x 28 mm (mit senkrecht stehender Antenne)
- Antennenlänge: 197 mm

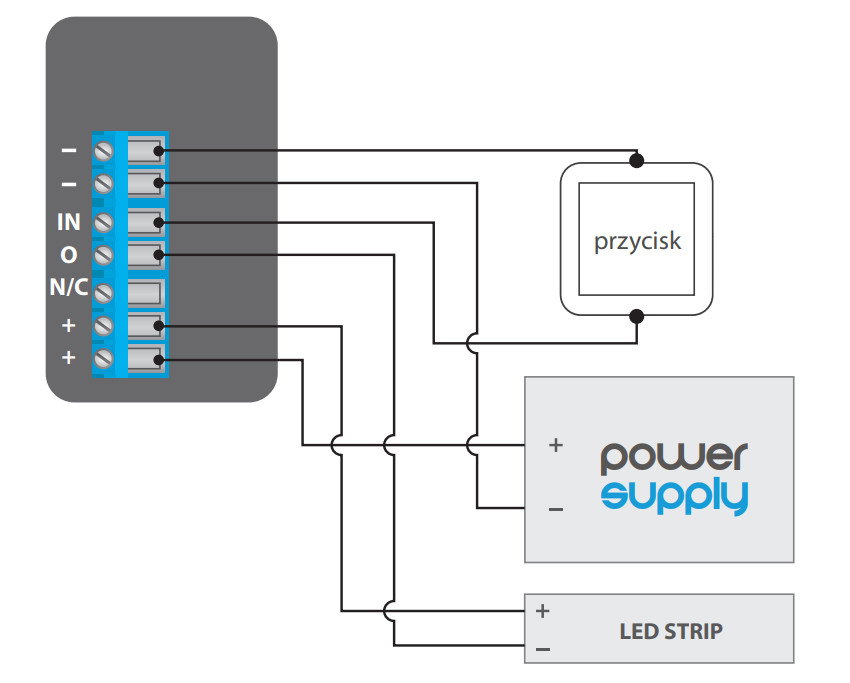

Schaltplan
Stellen Sie vor der Installation des Geräts sicher, dass die Spannung im gespeisten Stromkreis getrennt ist. Das Modul ist in einem abgedichteten Gehäuse mit Kabeleinführungen verschlossen.
Das Modul hat sieben Pins in Form von Schraubanschlüssen, an denen Sie die Drähte mit einem Schraubendreher anschließen können:
- - - Masse des Systems.
- IN - Eingang zum Anschluss des Schalters.
- O - Steuersignal, das mit dem Minuspol des LED-Streifens verbunden ist.
- N / C - nicht angeschlossen.
- + - Versorgungsspannung, gemeinsam mit dem LED-Streifen.
Schaltplan.Treiberkonfiguration
Um den wLightBox Pro-Controller zu konfigurieren, stellen Sie eine Verbindung zu seinem WLAN-Netzwerk her, und dann wird ein neues wLightBoxS Pro-Gerät in der heruntergeladenen wBox-Anwendung aus dem Play- oder App Store angezeigt. Um das Gerät anfänglich zu konfigurieren, klicken Sie auf den Standardgerätenamen.
