Produktbeschreibung: BleBox DimmerBox v2 - 230 V WiFi-Beleuchtungssteuerung - Android / iOS-Anwendung
Fertiges Modul mit kleinen Abmessungen, das die Steuerung der Beleuchtung 230 V mit einer Leistung von max. 200 W über WLAN mit einer Anwendung für mobile Geräte von überall auf der Welt ermöglicht. Auf der Anwendungsebene können Sie die Beleuchtung ein- und ausschalten sowie die Helligkeit von Lichtquellen steuern, die über diese Option verfügen. Mit dem DimmerBox-Treiber können Sie LED-Beleuchtung (als dimmbar gekennzeichnet), Glühlampen, Halogen- und Niederspannungsbeleuchtung mit Hilfe elektronischer Transformatoren steuern. Die v2-Version wurde für die problemlose Platzierung des Controllers in der Elektrobox erstellt, sie hat im Vergleich zur Vorgängerversion kleinere Abmessungen. BleBox DimmerBox v2 ist mit einer Reihe von Schutzvorrichtungen ausgestattet, wie z Sicherung" in der Anwendung. Zusätzlich wurde der Controller aus Sicherheitsgründen in einem nicht brennbaren Gehäuse eingeschlossen.

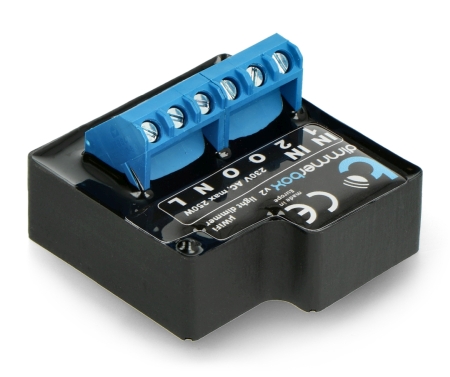

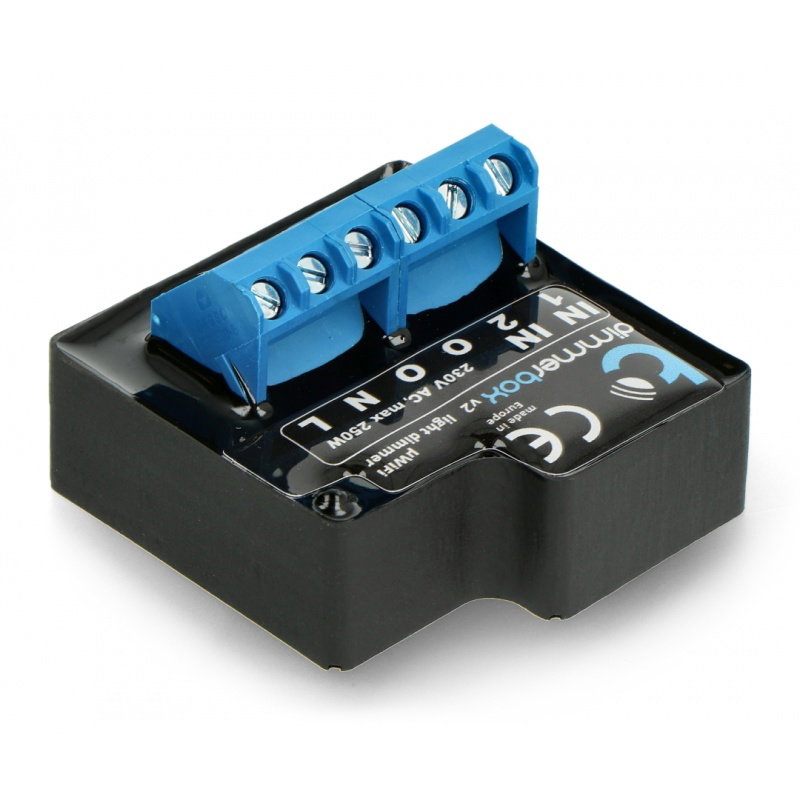

BleBox DimmerBox v2.Das Modul ist mit Schraubanschlüssen zur einfachen Installation von Drähten ausgestattet.
Anschlussdiagramm des Treibers BleBox DimmerBox v2.
Anschlussplan für BleBox DimmerBox v2
Trennen Sie vor der Installation des BleBox DimmerBox-Treibers die Stromversorgung in dem Stromkreis, in dem er installiert werden soll. Die Steuerung sollte an einem vor äußeren Einflüssen und vor dem Zugriff Dritter geschützten Ort platziert werden.

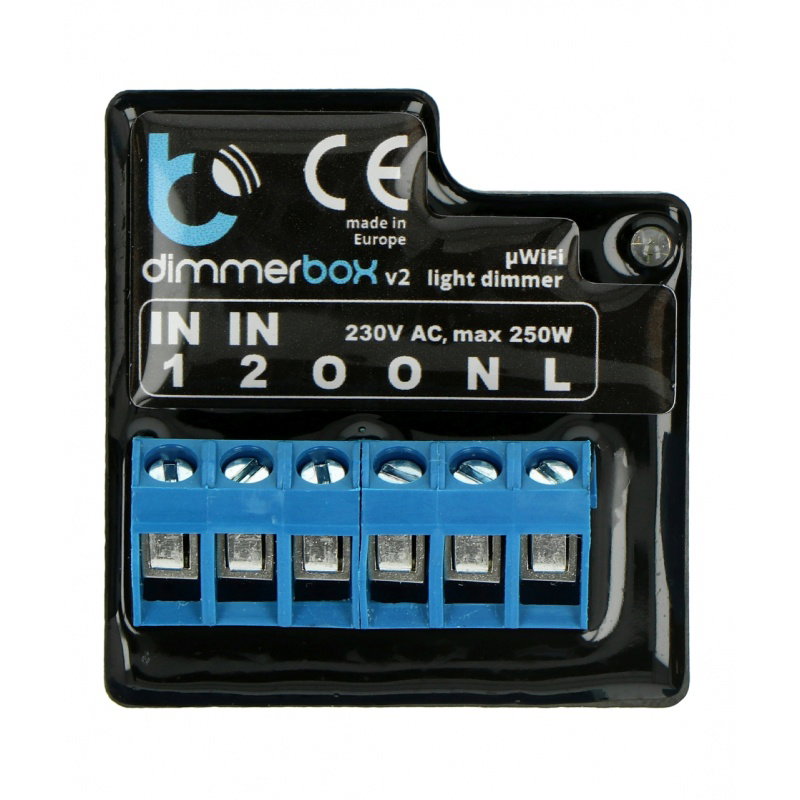

Das Modul ist mit Schraubklemmen ausgestattet, an denen Sie die Drähte mit einem Schraubendreher anschließen sollten:
- IN - Anschlüsse zum Anschließen eines externen Schalters.
- O - Spannungsausgang für Beleuchtung.
- N - Stromversorgung, Neutralleiter.
- L - Stromversorgung, Phasendraht.
Konfiguration des Treibers BleBox DimmerBox v2
Um den BleBox DimmerBox v2-Treiber zu konfigurieren, laden Sie die wBox-Anwendung für Android- oder iOS-Geräte herunter und verbinden Sie sich dann mit dem Controller-Netzwerk namens „dimmerBox-xxxxxxxx“, wobei „xxxxxxxx“ die Seriennummer des Geräts ist. Nach dem Start der Anwendung wird das Gerät oben auf dem Bildschirm angezeigt, neben dem Namen befindet sich ein "+" -Zeichen. Um ein Gerät anfänglich zu konfigurieren, klicken Sie auf seinen Standardnamen.
Die Konfiguration kann auch über einen Webbrowser mit HTML5 erfolgen. Geben Sie dazu die ihm per DHCP zugewiesene IP-Nummer des Geräts in die Adresszeile ein, z.B. http://192.168.4.1.
Spezifikation der BleBox DimmerBox v2
| Spezifikation | |
|---|---|
| Versorgungsspannung | 230 VAC |
| Energieverbrauch | bis 1 W. |
| Art der Ausgänge | dimmen |
| Arten von Beleuchtung | 230 V AC dimmbare LED, Glühlampe / Halogen, elektronische Niedervolt (ELV) |
| Maximale Intensität pro Kanal | 1 A. |
| Maximale Intensität (gesamt) | 1 A. |
| Maximale Last | 200 W. |
| Anzahl der Eingänge | 2 |
| Eingabetyp | logisch, kurzgeschlossen zu N. |
| Eingangsspannung | 230 VAC |
| Galvanische Trennung | nein |
| Kommunikation | μWiFi, kompatibel mit WiFi |
| Sendefrequenz | 2,4 GHz |
| Kommunikationsmodus | Direktverbindung (als Access Point), WLAN-Verbindung über einen Standard-Router, Verbindung mit Zugriff von überall auf der Welt (nur Internetzugang erforderlich |
| Dimmmodus | Hinterkante |
| Fall | aus halogenfreier Polyurethan-Zusammensetzung, selbstverlöschend für Wärmeklasse B (130 °C) |
| Dichtheitsklasse | IP20 |
| Installation | im Anschlusskasten, unter dem Taster, im Gerätegehäuse |
| Sicherheit | erhöhte Spannung, Überlastung, Überhitzung |
| Übertragung | bidirektional mit Bestätigung, verschlüsselt |
| Kompatible Geräte | Android- und iOS-Geräte sowie Geräte, die HTML5 unterstützen |
| Maße | 48 x 38 x 23 mm |
