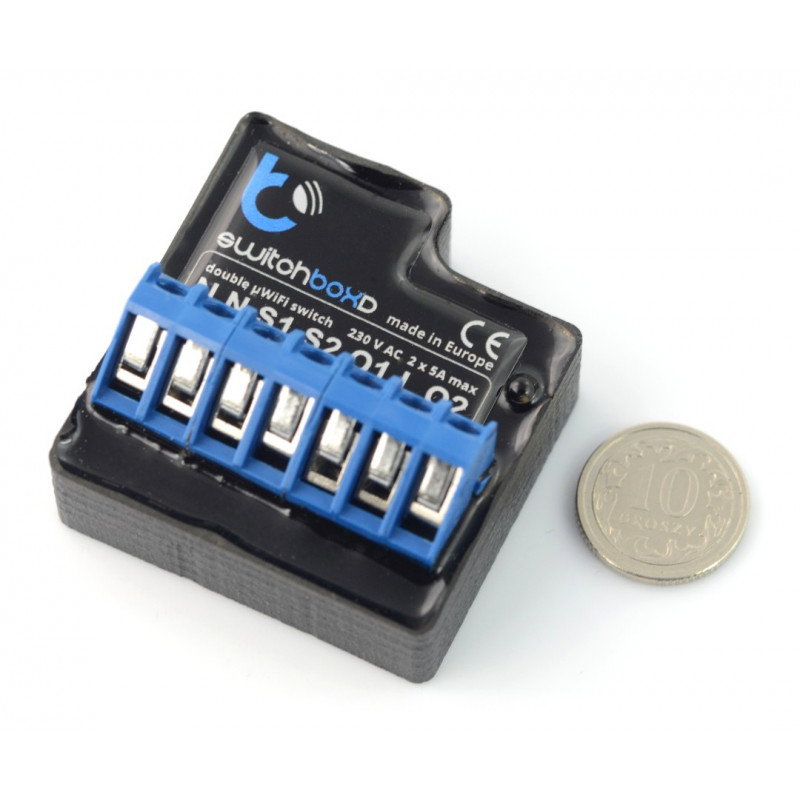

Produktbeschreibung: BleBox SwitchBoxD - 2x 230V WiFi Relais - Android / iOS Anwendung

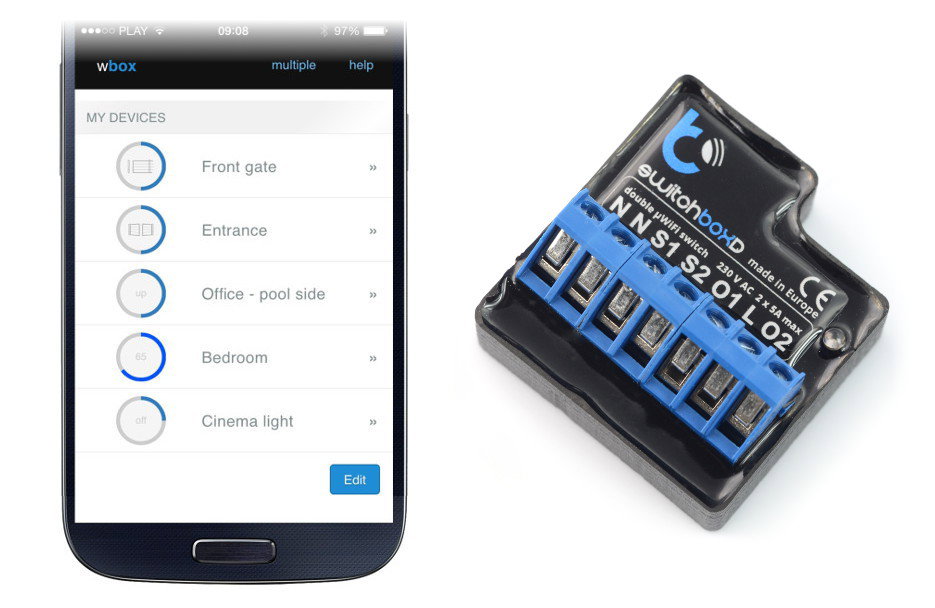

Ready-Modul, mit dem Sie zwei 230-V -Heimgeräte mit einer Leistung von bis zu 1 kW über ein WiFi-Netzwerk mit einer Smartphone-Anwendung von überall auf der Welt steuern können. Um BleBox zu verwenden, reicht es aus, das Modul über einen Webbrowser zu konfigurieren. Das Gerät verfügt über Schraubanschlüsse für die Montage von Drähten, kleine Abmessungen ermöglichen das Schließen des Moduls in einem Schaltkasten . Das Gerät kann bis zu 30 verschiedene Aktionen zuweisen. Die Anwendung zeigt detaillierte Informationen zur letzten Aktion an, z. B. das Datum oder den Ausführungsstatus der Aktion (Fehler oder Erfolg).

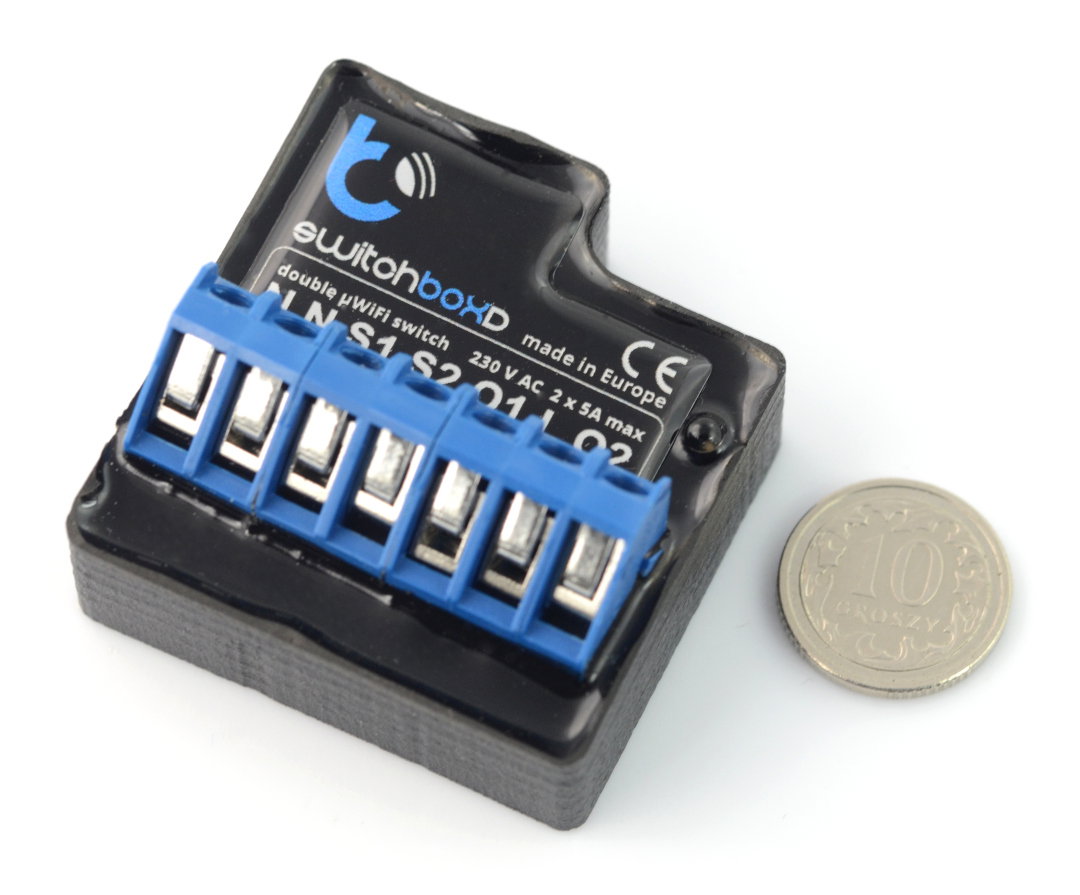

Das Gerät verfügt über Schraubanschlüsse für die Montage von Drähten , kleine Abmessungen ermöglichen das Schließen des Moduls in einem Schaltkasten.
WiFi-Relay-Spezifikation
- Versorgungsspannung: 230 V AC (Netz)
- Stromverbrauch: weniger als 1 W
- Anzahl Ausgänge: 2
- Art der Steuerausgänge: Relais
- Laststromaufnahme: bis zu 4 A pro Ausgang
- Lastleistung: bis zu 1000 W pro Ausgang
- Anzahl Eingänge: 2
- Eingangstyp: logisch, kurzgeschlossen mit der N-Leitung der Netzversorgungsspannung
- Kommunikationsstandard: μWiFi, kompatibel mit 2,4 GHz WiFi
- Art der bidirektionalen Übertragung: verschlüsselt
- Betriebsart
- direkte Verbindung (als Access Point),
- WLAN-Verbindung über einen Standard-Router,
- Verbindung mit Zugriff von überall auf der Welt über das Internet
- Kompatible Geräte: iPhone, iPad, iPad Mini, Android, Computer und Mobilgeräte mit HTML5-Unterstützung
- Gehäuse aus halogenfreier Polyurethan-Zusammensetzung - selbstverlöschend für Wärmeklasse B (130°C)

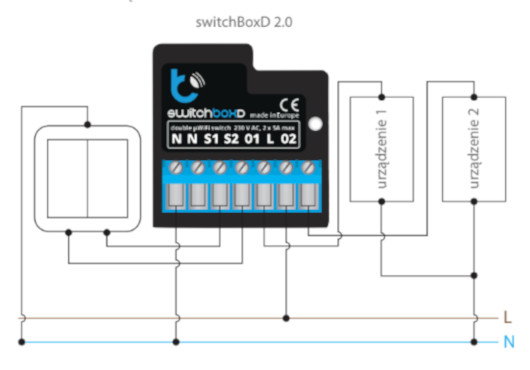

Schaltplan
Trennen Sie vor dem Anschließen die Spannung im gespeisten Stromkreis. Der Regler sollte an einem vor äußeren Einflüssen geschützten Ort installiert werden, geschützt vor dem Zugriff Dritter.
Schaltplan
Das Modul hat sechs Eingänge in Form von Schraubanschlüssen, an denen Sie die Drähte mit einem Schraubendreher anschließen können:
- N - Leistung, Neutralleiter - Masse.
- S1 - die Möglichkeit, einen externen Schalter für den Ausgang O1 anzuschließen, die zweite Leitung des Schalters sollte an die mit dem Symbol N gekennzeichnete Neutralleitung angeschlossen werden.
- S2 - die Möglichkeit, einen externen Schalter für den O2-Ausgang anzuschließen, die zweite Leitung des Schalters sollte an die mit dem Symbol N gekennzeichnete Neutralleitung angeschlossen werden.
- O1 - der erste Spannungsausgang des Relais.
- L - Stromversorgung 230 V, Pluspol.
- O2 - zweiter Spannungsausgang des Relais.
Aufbau
Verbinden Sie sich zur Konfiguration mit dem drahtlosen Netzwerk des Geräts mit dem Namen „gateBox-xxxxxxxx“, wobei „ xxxxxxxx“ die Seriennummer des Geräts ist, und verwenden Sie dann den Store Android Play oder AppStore , laden Sie die Anwendung wBox-control everything herunter . Nach dem Start der Anwendung wird das Gerät oben auf dem Bildschirm angezeigt, neben dem Namen befindet sich ein "+" -Zeichen. Um das Gerät anfänglich zu konfigurieren, klicken Sie auf den Standardgerätenamen.
Die Konfiguration kann auch über die Website erfolgen, dazu müssen Sie sich mit dem drahtlosen Netzwerk des Geräts verbinden, dann einfach den Webbrowser starten und die IP-Adresse des Geräts eingeben: http://192.168.4.1 Eine Konfigurationsseite wird angezeigt , wo Sie Ihr WLAN-Heimnetzwerk auswählen und das Zugangspasswort eingeben müssen.
