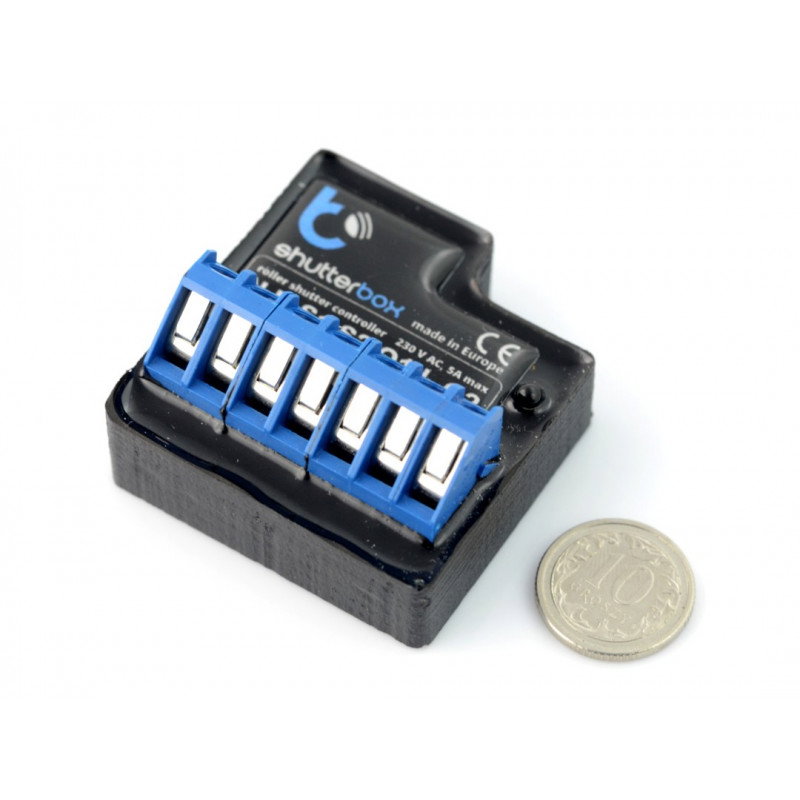

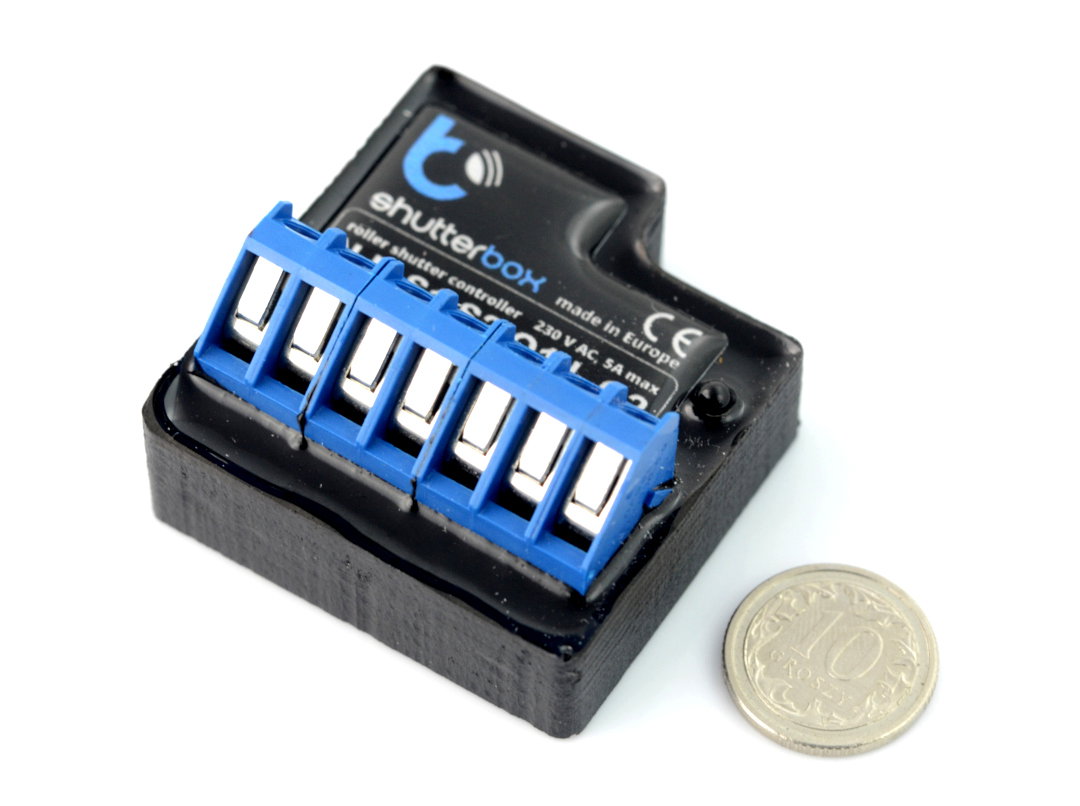

Produktbeschreibung: BleBox ShutterBox v2.0 – 230-V-WLAN-Rollladensteuerung – Android-/iOS-Anwendung
Ready-Modul, mit dem Sie elektrische Fensterläden über WLAN mit einer Smartphone-Anwendung von überall auf der Welt steuern können. Es wird mit 230 V Netzspannung betrieben. Um BleBox zu verwenden, reicht es aus, das Gerät über einen Webbrowser zu konfigurieren. Das Gerät verfügt über Schraubanschlüsse für die Montage von Drähten, kleine Abmessungen ermöglichen das Schließen des Moduls in einem Schaltkasten . ShutterBox zeigt nach Aktualisierung der Anwendung und des Treibers die volle Funktionalität für Rollläden mit geringem Stromverbrauch (kleiner Motor) und solchen, die eine stärkere Stromversorgung erfordern. Es verfügt auch über eine automatische Kalibrierung mit einer großen Anzahl verschiedener Aktuatoren.
Schaltplan
Trennen Sie vor dem Anschließen die Spannung im gespeisten Stromkreis. Der Regler sollte an einem vor äußeren Einflüssen geschützten Ort installiert werden, geschützt vor dem Zugriff Dritter.

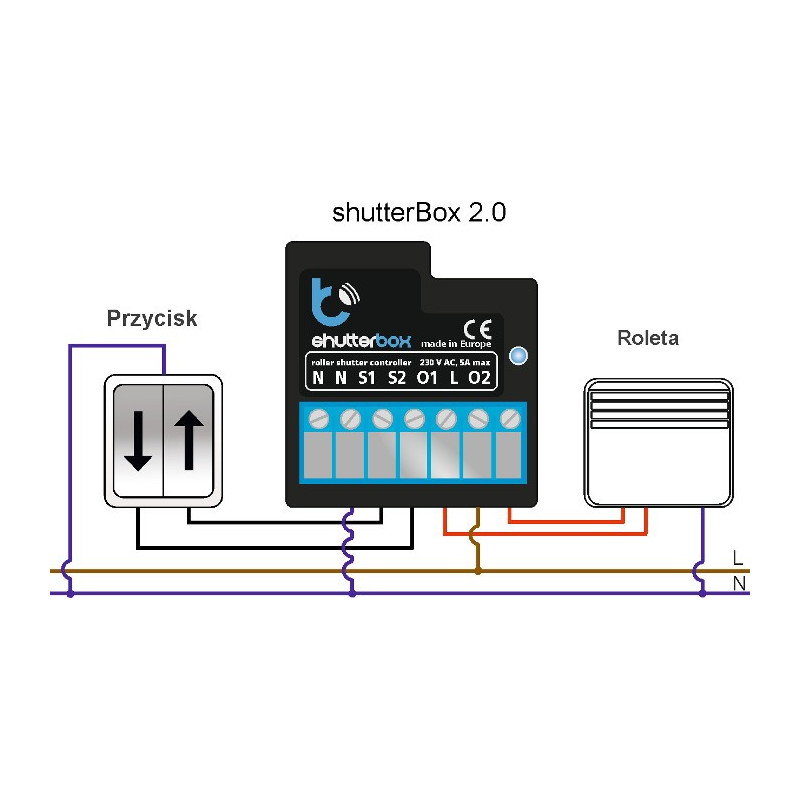

Schaltplan.

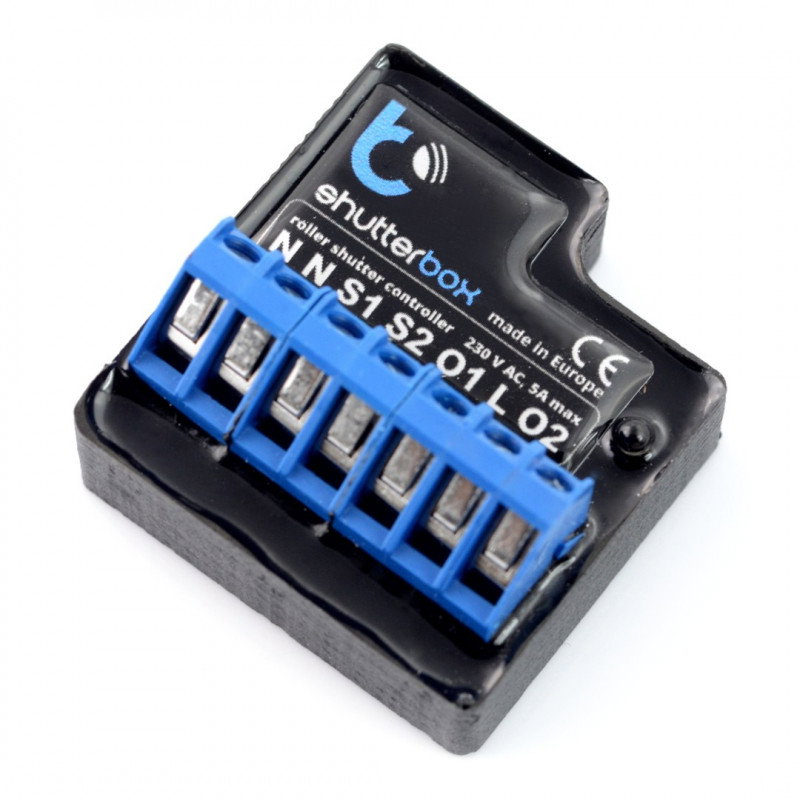

Das Modul hat sechs Eingänge in Form von Schraubanschlüssen, an denen Sie die Drähte mit einem Schraubendreher anschließen können:
- L - Stromversorgung 230 V, Pluspol.
- N - Leistung, Neutralleiter - Masse.
- 01 - Ausgang 1 zum Anschluss des Rollladenmotors.
- 02 - Ausgang 2 zum Anschluss des Rollladenmotors.
- S1 - Anschluss eines externen Schalters für Rollläden.
- S2 - Anschluss eines externen Schalters für Rollläden.
Das Modul ermöglicht es Ihnen, elektrische Jalousien über ein WLAN-Netzwerk mit einer Smartphone-Anwendung zu steuern.
Aufbau
Stellen Sie zur Konfiguration eine Verbindung zum drahtlosen Netzwerk des Geräts mit dem Namen „gateBox-xxxxxxxx“ her, wobei „ xxxxxxxx“ die Seriennummer des Geräts ist, und laden Sie dann über Android Play oder AppStore die Anwendung wBox – control everything herunter . Nach dem Start der Anwendung wird das Gerät oben auf dem Bildschirm angezeigt, neben dem Namen befindet sich ein "+" -Zeichen. Um das Gerät anfänglich zu konfigurieren, klicken Sie auf den Standardgerätenamen.
Die Konfiguration kann auch über die Website erfolgen, dazu müssen Sie sich mit dem drahtlosen Netzwerk des Geräts verbinden, dann einfach den Webbrowser starten und die IP-Adresse des Geräts eingeben: http://192.168.4.1 Eine Konfigurationsseite wird angezeigt , auf dem Sie Ihr WLAN-Heimnetzwerk auswählen und das Zugangspasswort eingeben müssen.
Spezifikation der WiFi-Rollladensteuerung
- Versorgungsspannung: 230 V AC (Netz)
- Stromverbrauch: weniger als 1 W
- Anzahl der unterstützten Rollläden: 1
- Laststromaufnahme: bis 5 A.
- Anzahl Eingänge: 2
- Unterstützung für elektronische und mechanische Endschalter
- Eingangstyp: logisch, kurzgeschlossen mit der N-Leitung der Netzversorgung
- Kommunikationsstandard: μWiFi, kompatibel mit 2,4 GHz WiFi
- Art der bidirektionalen Übertragung: verschlüsselt
- Betriebsart
- direkte Verbindung (als Access Point),
- WLAN-Verbindung über einen Standard-Router,
- Verbindung mit Zugriff von überall auf der Welt über das Internet
- Kompatible Geräte: iPhone, iPad, iPad Mini, Android, Computer und Mobilgeräte mit HTML5-Unterstützung
- Gehäuse aus halogenfreier Polyurethan-Zusammensetzung - selbstverlöschend für Wärmeklasse B (130°C)
- Abmessungen: 41 x 40 x 21 mm
Das Gerät verfügt über Schraubanschlüsse für die Montage von Drähten, kleine Abmessungen ermöglichen das Schließen des Moduls in einem Schaltkasten.
