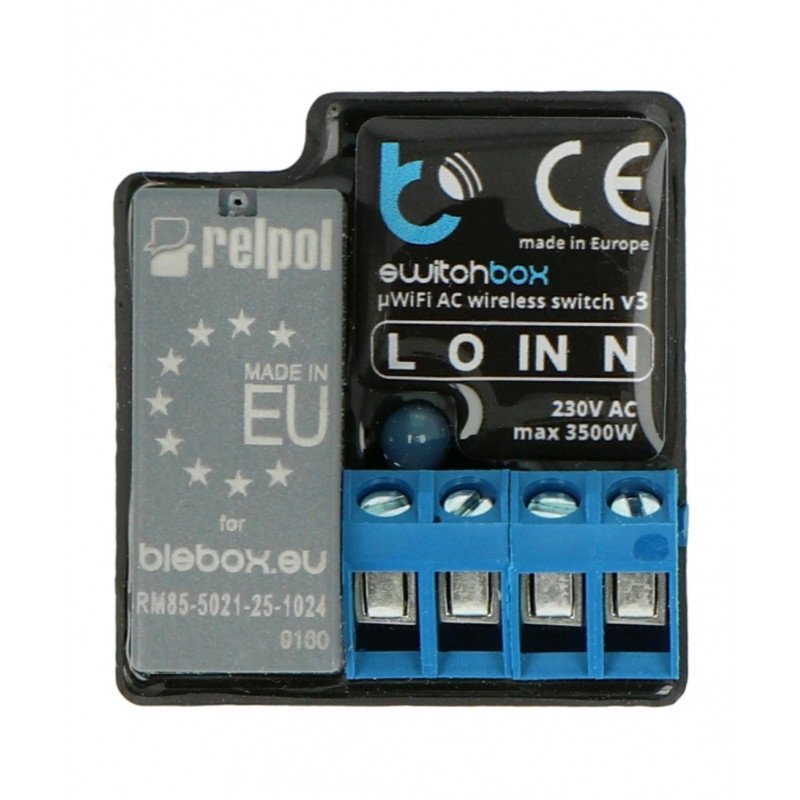

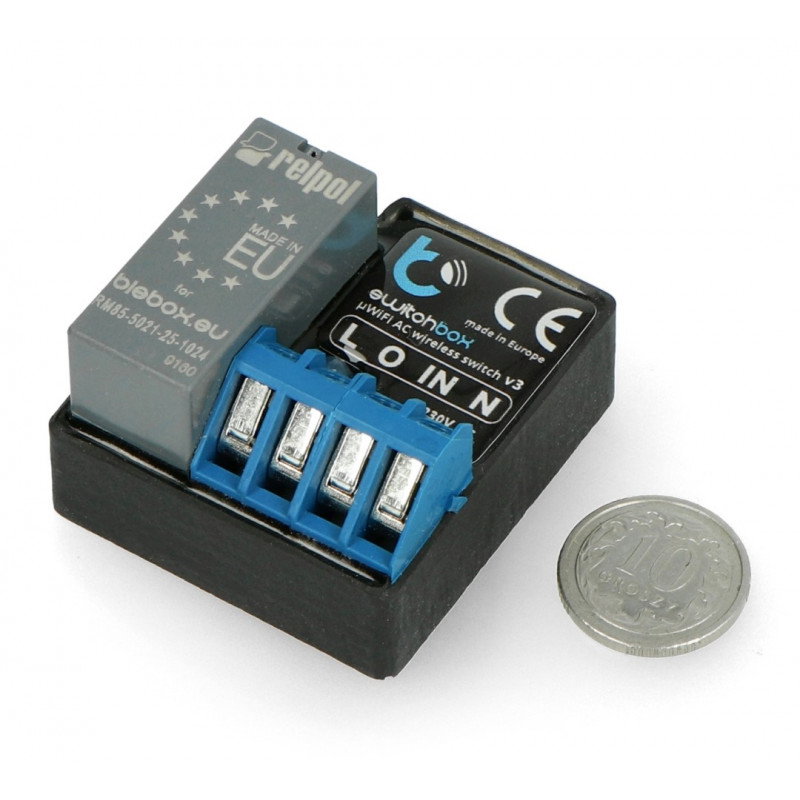

Produktbeschreibung: BleBox SwitchBox v3 - 230-V-WLAN-Relais - Android / iOS-Anwendung
Ready-Modul mit kleinen Abmessungen ermöglicht die Steuerung von 230-V -Haushaltsgeräten mit einer Leistung von bis zu 3 kW . Mit dem BleBox SwitchBox v3 Controller können Sie auch den Energieverbrauch messen, was die Identifizierung des teuersten Geräts erleichtert und Ihnen so die Kontrolle des Energieverbrauchs in einem Haushalt oder Unternehmen ermöglicht. Die Steuerung erfolgt über ein WiFi -Netzwerk mit der wBox-Anwendung für mobile Geräte von überall auf der Welt. Das Gerät verfügt über Schraubanschlüsse zur Befestigung von Drähten. Kleine Abmessungen ermöglichen die Unterbringung in einem Schaltkasten.
Das Gerät verfügt über Schraubanschlüsse für die Montage von Drähten , kleine Abmessungen ermöglichen das Schließen des Moduls in einem Schaltkasten.
Anschlussplan des SwitchBox-Relais
Trennen Sie vor der Installation des Controllers die Spannung im gespeisten Stromkreis. Das BleBox SwitchBox-Gerät sollte an einem vor äußeren Einflüssen geschützten Ort installiert werden, der vor dem Zugriff Dritter geschützt ist.
Anschlussdiagramm der Steuerung.
Das Treibermodul hat vier Eingänge in Form von Schraubanschlüssen, an denen Sie die Adern mit einem Schraubendreher anschließen können:
- L - Phasenleiter der 230-V-Stromversorgung.
- O - Relaisspannungsausgang.
- IN - Möglichkeit zum Anschluss eines externen Schalters, die zweite Leitung des Schalters sollte an die Neutralleitung von 230 V angeschlossen werden, die mit dem Symbol N gekennzeichnet ist.
- N - Leistung, Neutralleiter - Masse.

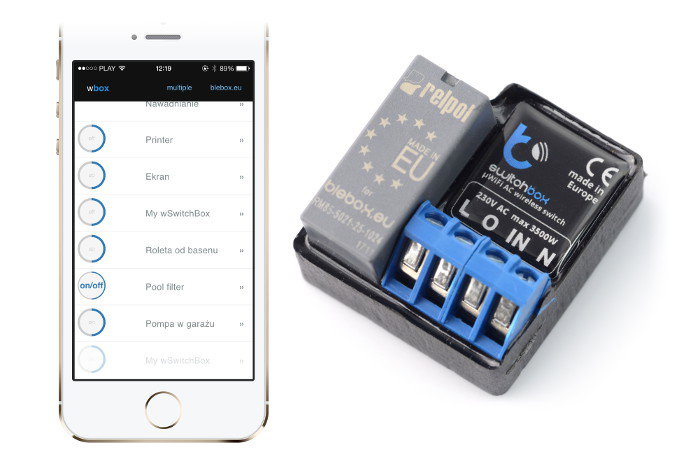

Konfiguration des BleBox SwitchBox v3-Treibers
Nachdem Sie das Gerät korrekt angeschlossen und die Spannungsversorgung angeschlossen haben, sollten Sie die Konfiguration durchführen. Verbinden Sie sich dazu mit dem drahtlosen Netzwerk des Geräts namens „swtichBox-xxxxxxxx“, wobei „ xxxxxxxx“ die Seriennummer des Geräts ist, und laden Sie dann über den Play Store oder den AppStore die Anwendung wBox – control everything herunter . Nach dem Start der Anwendung wird das Gerät oben auf dem Bildschirm angezeigt, neben dem Namen befindet sich ein "+" -Zeichen. Um das Gerät anfänglich zu konfigurieren, klicken Sie auf den Standardgerätenamen.
Das Gerät kann auch über die Website konfiguriert werden. Stellen Sie dazu eine Verbindung zum drahtlosen Netzwerk des Geräts her, starten Sie dann einfach den Webbrowser und geben Sie die IP-Adresse des Geräts ein: http://192.168.4.1. Es erscheint eine Konfigurationsseite, auf der Sie Ihr WLAN-Heimnetzwerk auswählen und das Zugangspasswort eingeben müssen.
Spezifikation des BleBox SwtichBox v3-Treibers
- Versorgungsspannung: 230 V AC (Netz)
- Stromverbrauch: weniger als 1 W
- Anzahl Ausgänge: 1
- Art der Steuerausgänge: Relais
- Laststromaufnahme: bis 16 A.
- Lastleistung: bis zu 3500 W
- Anzahl Eingänge: 1
- Energieverbrauchsmessfunktion
- Eingangstyp: logisch, kurzgeschlossen mit der N-Leitung der Netzversorgungsspannung
- Kommunikationsstandard: μWiFi, kompatibel mit 2,4 GHz WiFi
- Verschlüsselung: WPA2-PSK und authentifizierte Verschlüsselung (AEAD)
- Übertragungsart: bidirektional, verschlüsselt
- Betriebsart
- direkte Verbindung (als Access Point),
- WLAN-Verbindung über einen Standard-Router,
- Verbindung mit Zugriff von überall auf der Welt über das Internet.
- Kompatible Geräte: iPhone, iPad, iPad Mini, Android, Computer und Mobilgeräte mit HTML5-Unterstützung
- Gehäuse aus halogenfreier Polyurethan-Zusammensetzung - selbstverlöschend für Wärmeklasse B (130°C)
- Dichtheitsklasse: IP20
- Abmessungen: 47 x 39 x 23 mm
