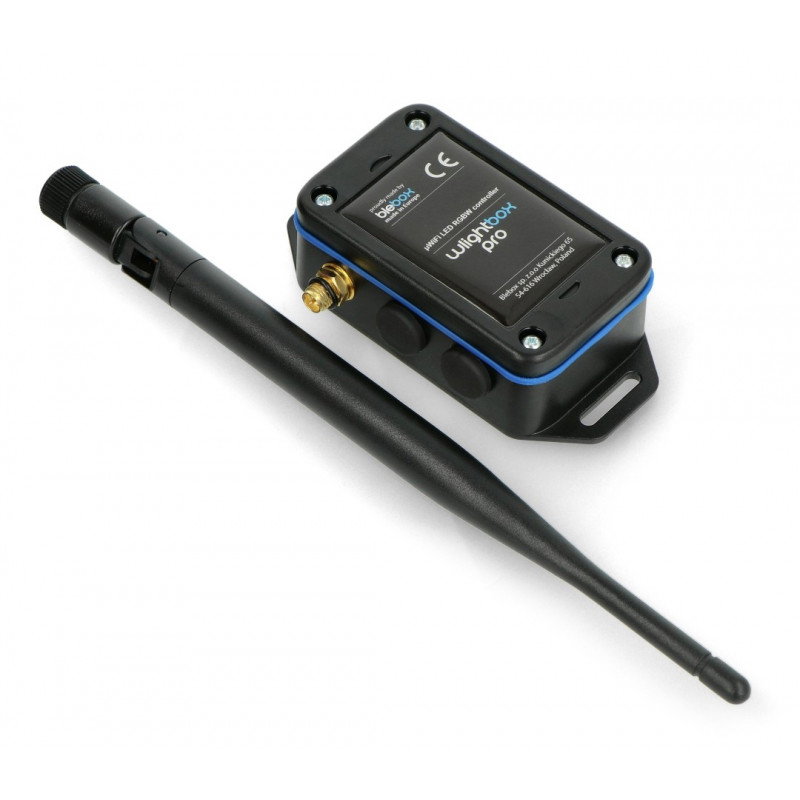

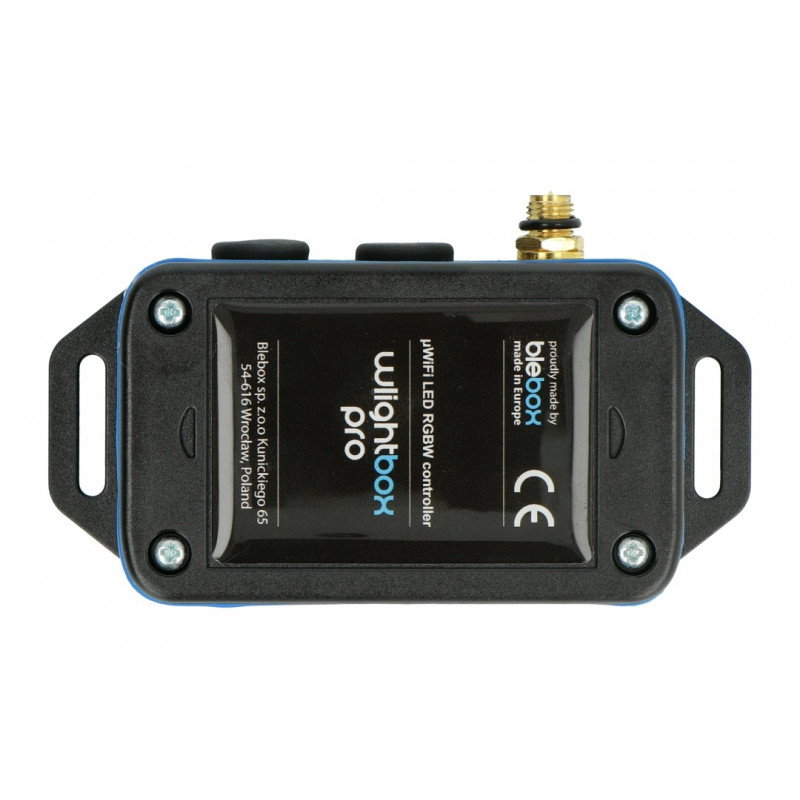

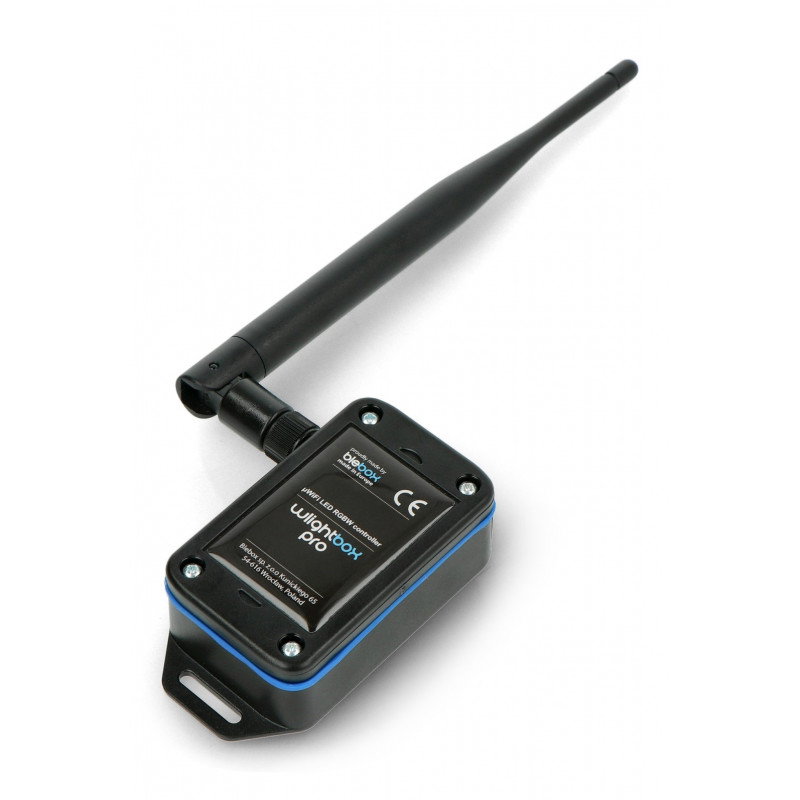

BleBox wLightBox Pro – RGBW-WLAN-LED-Treiber – Android-/iOS-Anwendung

Index: BOX-17721 EAN: 5900168580305

Über ein kleines WLAN -Modul mit zusätzlicher Long-Range-Antenne können Sie einen 12 V oder 24 V RGBW LED -Streifen mit einer maximalen Stromaufnahme von 12 A , vier einfarbige Streifen oder zwei zweifarbige Streifen ansteuern. Das gesamte Gerät wurde in ein dichtes, wasserdichtes Gehäuse eingeschlossen. Das Gerät verbindet sich mit dem heimischen WiFi-Netzwerk, die Steuerung erfolgt über eine Anwendung für mobile Geräte.

BleBox wLightBox Pro – RGBW-WLAN-LED-Treiber – Android-/iOS-Anwendung
43,90 €
36,89 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: BleBox

Produktbeschreibung: BleBox wLightBox Pro – RGBW-WLAN-LED-Treiber – Android-/iOS-Anwendung

Über ein kleines WLAN -Modul mit zusätzlicher Long-Range-Antenne können Sie einen 12 V oder 24 V RGBW LED -Streifen mit einer maximalen Stromaufnahme von 12 A , vier einfarbige Streifen oder zwei zweifarbige Streifen ansteuern. Das gesamte Gerät wurde in ein dichtes, wasserdichtes Gehäuse eingeschlossen. Das Gerät verbindet sich mit dem heimischen WLAN-Netzwerk, die Steuerung erfolgt über eine Anwendung für mobile Geräte. Das Gerät verfügt über Schraubanschlüsse zur Befestigung von Drähten.

BelBox wLightBox Pro - RGBW-LED-Beleuchtungssteuerung. Das Gerät verfügt über Schraubanschlüsse zur Befestigung von Drähten .

Spezifikation des BleBox wLightBox Pro-Treibers

  • Versorgungsspannung: 12 V oder 24 V
  • Leistungsaufnahme: bis zu 1 W.
  • Maximalstrom: 12 A (3 A pro Kanal)
  • Anzahl Ausgänge: 4
  • Maximale Belastung: 288 W
  • Art der Ausgänge: Open-Drain, PWM, Bodensteuerung
  • Beleuchtungsarten: RGB / RGBW / RGB oder W / 4x MONO / CT / 2x CT
  • Unterstützte Tasten: monostabil (Klingel) ohne Hintergrundbeleuchtung
  • Schutzart: IP54
  • Gehäuse: Kunststoff, geflutet mit Polyurethanmasse, enthält keine selbstverlöschenden Halogene
  • Befestigungsmethode: zwei Befestigungslöcher 18 x 3,5 mm oder Klebeband
  • Schutz: gegen Verpolung, ESD
  • Übertragungsstandard: bidirektional, verschlüsselt
  • Kommunikationstyp: µWiFi, kompatibel mit WiFi, 802.11g
  • Sendefrequenz: 2,4 GHz
  • API: offen
  • Verschlüsselung: WPA2-PSK und authentifizierte Verschlüsselung (AEAD)
  • Abmessungen: 50 x 92 x 28 mm (ohne Antenne), 50 x 230 x 28 mm (mit senkrecht stehender Antenne)
  • Antennenlänge: 197 mm

Schaltplan

Trennen Sie vor dem Anschließen die Spannung im gespeisten Stromkreis. Der Regler ist in einem abgedichteten Gehäuse eingeschlossen, sodass er an einem Ort installiert werden kann, der widrigen Wetterbedingungen ausgesetzt ist.

Der Controller ist mit neun Pins in Form von Schraubanschlüssen ausgestattet, an denen Sie die Drähte einfach mit einem Schraubendreher anschließen können.

  • W - weißer Kanal (WEISS).
  • R - roter Kanal (ROT).
  • - - Masse des Systems.
  • IN - Eingang zum Anschluss des Schalters.
  • G - grüner Farbkanal (GRÜN).
  • B - blauer Kanal (BLAU).
  • + - Versorgungsspannung, gemeinsam mit dem LED-Streifen.

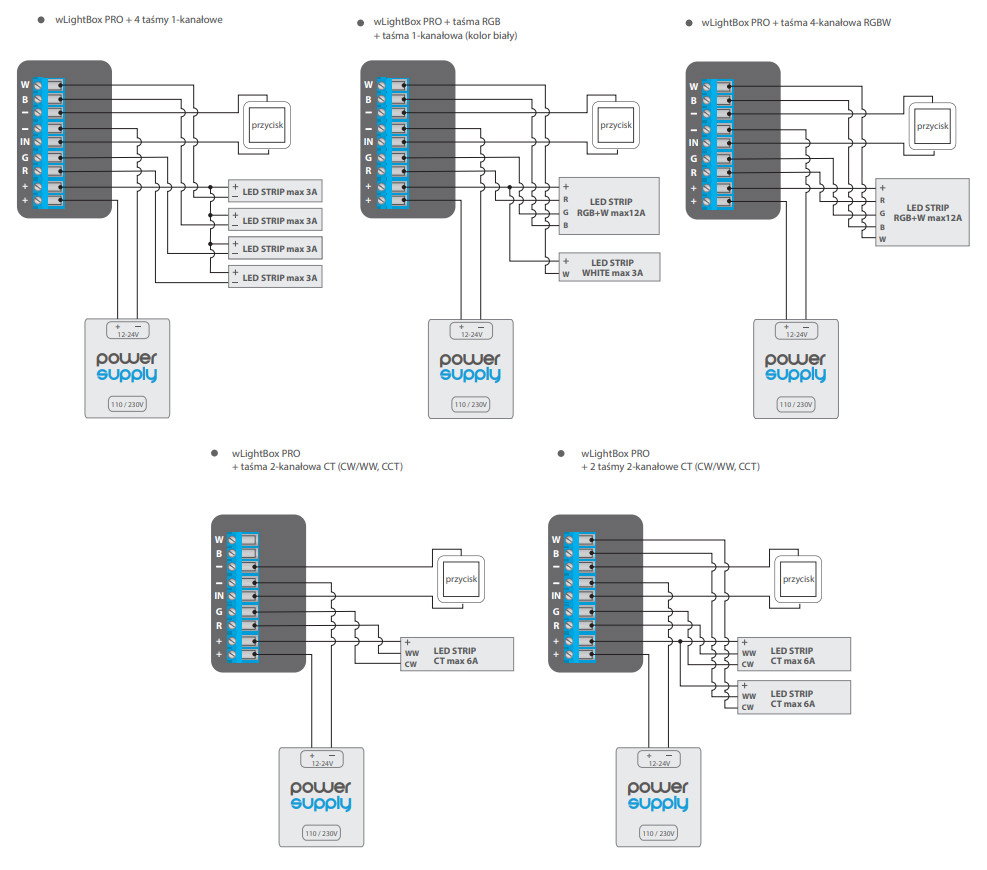

Anschlussdiagramm des WLightBox Pro-Controllers

   Schaltplan.

Treiberkonfiguration

Um den wLightBox Pro-Controller zu konfigurieren, verbinden Sie sich mit dem WLAN-Netzwerk des Controllers, und laden Sie dann die wBox-Anwendung aus dem Play oder App Store herunter . Nach dem Start der Anwendung sollte ein neues Gerät erscheinen, neben dem Namen befindet sich ein "+" -Zeichen. Um das Gerät anfänglich zu konfigurieren, klicken Sie auf den Standardgerätenamen.

Stromspannung aus 12,0 V
Stromspannung Nieder 24,0 V
Dichtheitsklasse IP54
Intelligentes Gebäude Beleuchtungssteuerung
Kommunikation WiFi
PAKETBREITE 8.5 cm
PAKETHÖHE 5.5 cm
PAKETTIEFE 19.5 cm
PAKETGEWICHT 0.121 kg
