BleBox ProxiSwitch V2 - 12-24V Näherungsschalter

Index: BOX-13725 EAN: 5900168580237

Ready-Modul, mit dem Sie Geräte per Berührung und Gesten ein- und ausschalten können. Funktioniert mit einer Spannung von 12 V bis 24 V mit einer Stromausbeute von bis zu 5 A. Es ist gegen Verpolung geschützt. Das Gerät wird automatisch kalibriert, es reicht aus, die Stromversorgung und das gesteuerte Gerät richtig anzuschließen. Das Produkt kann in 4 Modi betrieben werden: bistabil, bistabil mit Zustandsspeicher, monostabil NO und monostabil NC.

BleBox ProxiSwitch V2 - 12-24V Näherungsschalter
15,50 €
13,03 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: BleBox

Produktbeschreibung: BleBox ProxiSwitch V2 - Näherungsschalter von 12 V auf 24 V

Ready -Modul , mit dem Sie Geräte per Berührung und Gesten ein- und ausschalten können. Funktioniert mit einer Spannung von 12 V bis 24 V mit einer Stromeffizienz von bis zu 5 A. Es hat einen Verpolungsschutz . Das Gerät wird automatisch kalibriert , es reicht aus, die Stromversorgung und das gesteuerte Gerät richtig anzuschließen. Das Modul verfügt über Schraubverbinder zur Montage von Drähten, auf der Rückseite befinden sich selbstklebende Streifen , die die Installation des Moduls erleichtern. ProxiSwitch kann in 4 Modi betrieben werden: bistabil (schaltet den Zustand nach jeder Berührung oder Nahaufnahme der Hand um), bistabil mit Speicher (schaltet den Zustand nach jeder Nahaufnahme oder Berührung um, merkt sich seinen Zustand nach einem Stromausfall), monostabil NO (schaltet den Ausgang ein, wenn eine Handnahaufnahme oder eine Berührung erkannt wird. Die maximale Impulsdauer beträgt ca. 5 Sekunden), monostabiler NC (schaltet den Ausgang aus, wenn eine Handnähe oder Berührung erkannt wird. Die maximale Impulsdauer beträgt ca. 5 Sekunden).

BleBox ProxiSwitch - dotykowy włącznik 12-24V

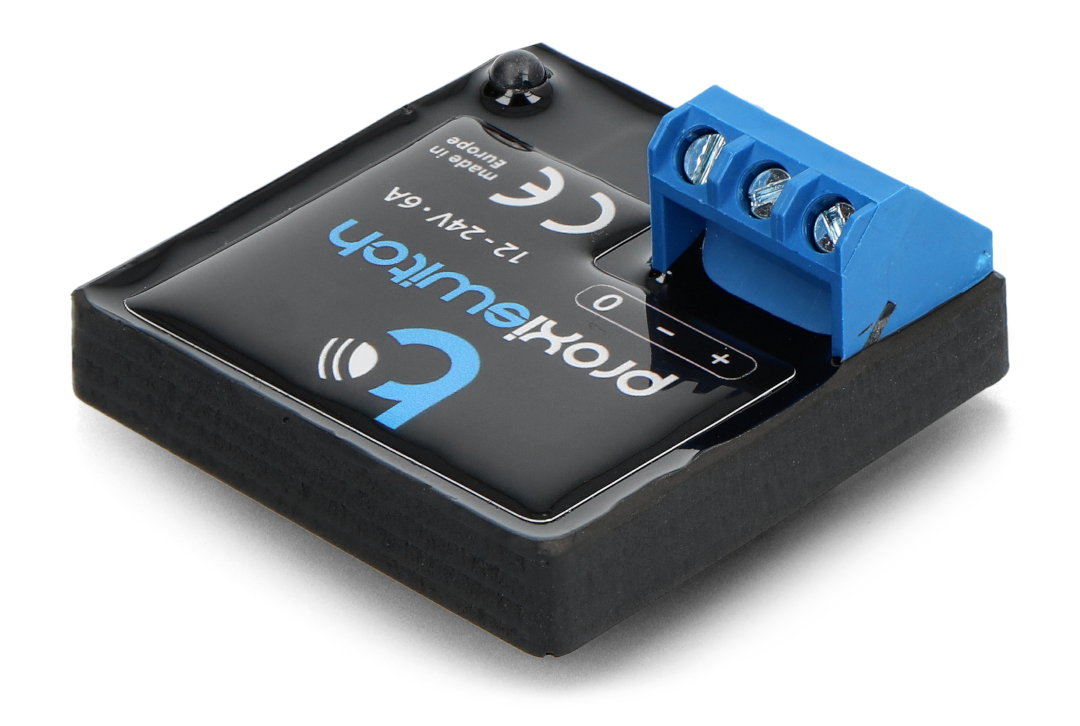

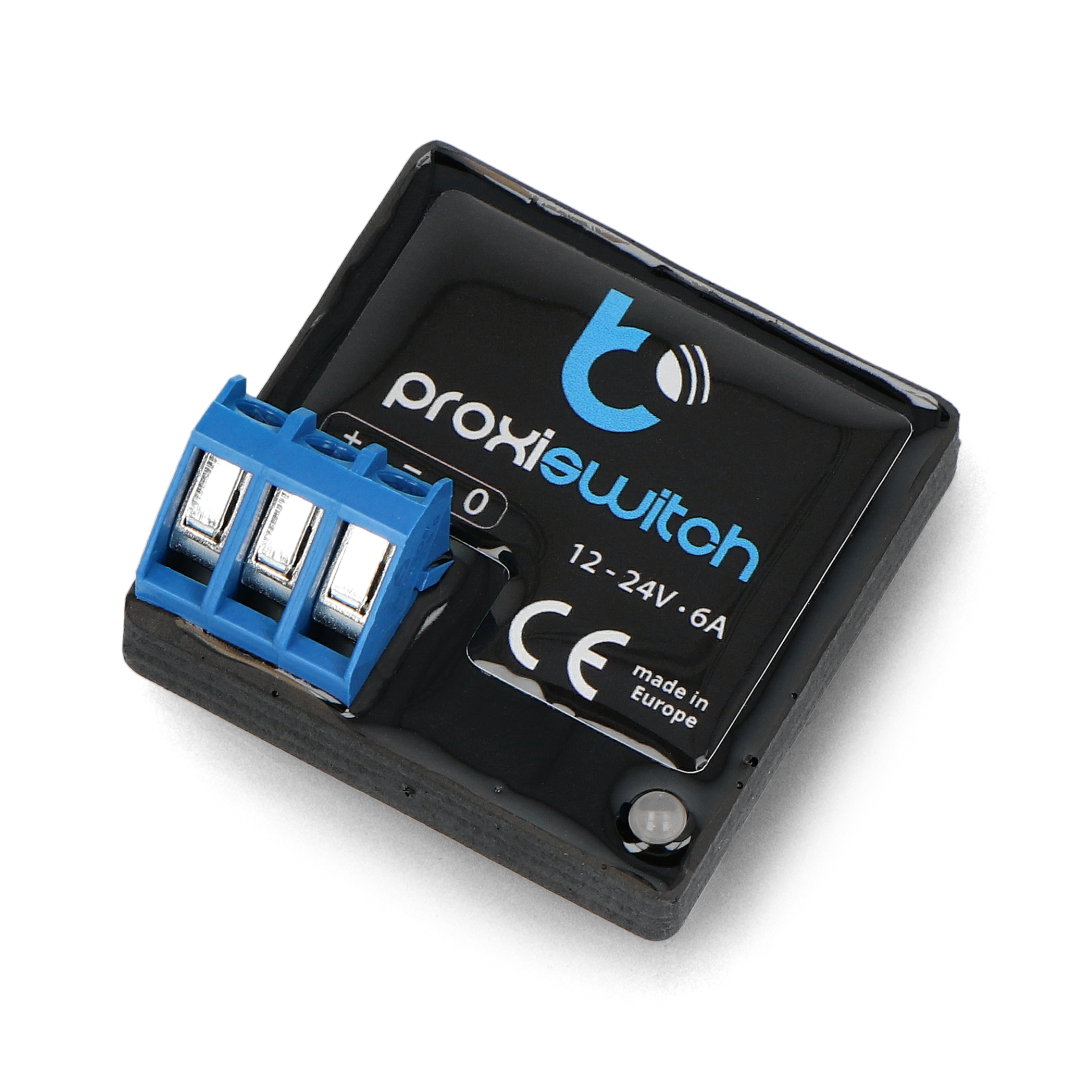

Das Gerät verfügt über Schraubanschlüsse zur Montage von Drähten.

BleBox ProxiSwitch - dotykowy włącznik 12-24V

Legen Sie nach dem Anschließen der Stromversorgung kurzzeitig nicht Ihre Hände, Ihren Körper oder andere elektrisch leitende Gegenstände ab, da dies den Kalibrierungsprozess beeinträchtigen kann.

Verbindung

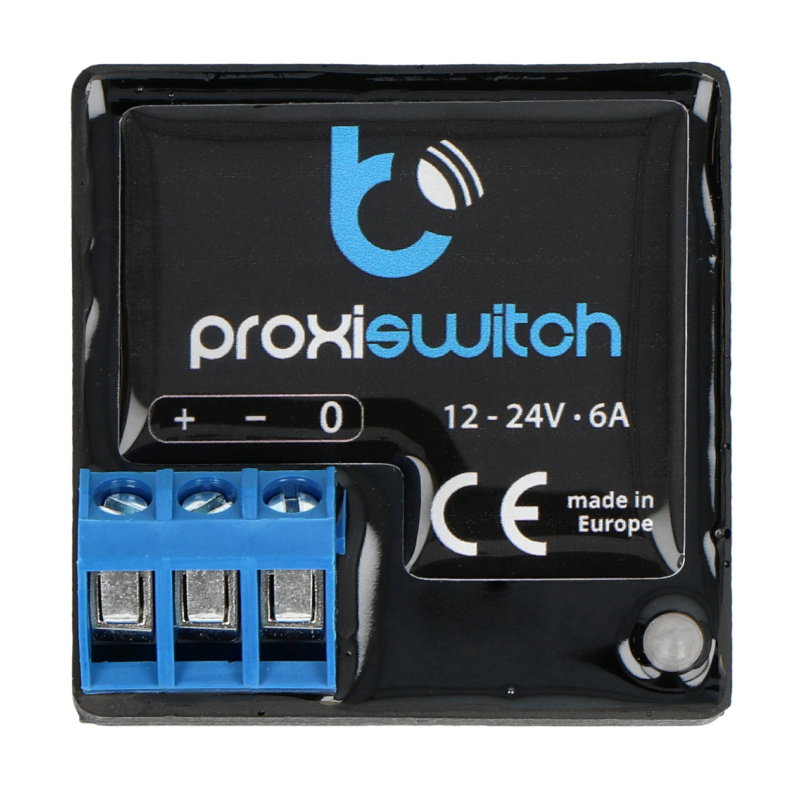

Das Modul hat drei Eingänge in Form von Schraubanschlüssen, an denen Sie die Drähte mit einem Schraubendreher anschließen können:

  • + - Versorgungsspannung, gemeinsam mit dem gesteuerten Gerät
  • - - Masse des Systems.
  • O - Steuerausgang, der mit der Masse des gesteuerten Geräts verbunden werden soll

Anschlusspläne finden Sie hier.

Warnung!

Stellen Sie sicher, dass die Stromversorgung und das gesteuerte Gerät die elektrischen und Umgebungsanforderungen erfüllen und dass Sie über ausreichende Kenntnisse verfügen, um das Gerät selbst zu installieren.

Installation

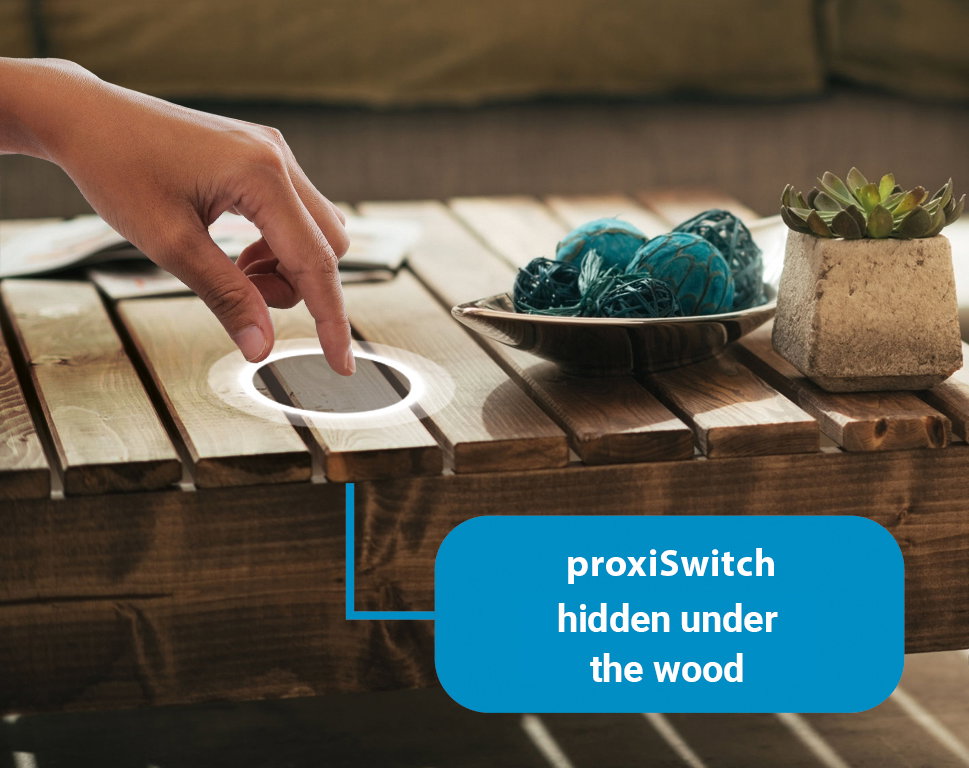

Das Modul sollte unter einer nicht leitenden Oberfläche, z.B. Holz, unter einer Küchenarbeitsplatte montiert werden. Trocknen und reinigen Sie die Oberfläche, bevor Sie den Controller aufkleben. Nachdem Sie die Folie vom Klebeband entfernt haben, drücken und halten Sie das Modul an seinem endgültigen Platz. Bitte beachten Sie, dass das Gerät die Nahaufnahme der Hand nur von der Seite des Klebebandes erkennt.

Bei Anschluss an Niederspannungs-BleBox-Geräte, zB SwitchBoxDC , ShutterBoxDC , kann das Modul die Steuerung drahtloser Geräte ergänzen.

BleBox ProxiSwitch - dotykowy włącznik 12-24V

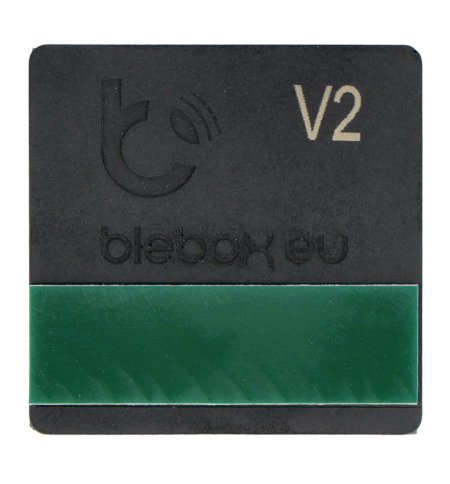

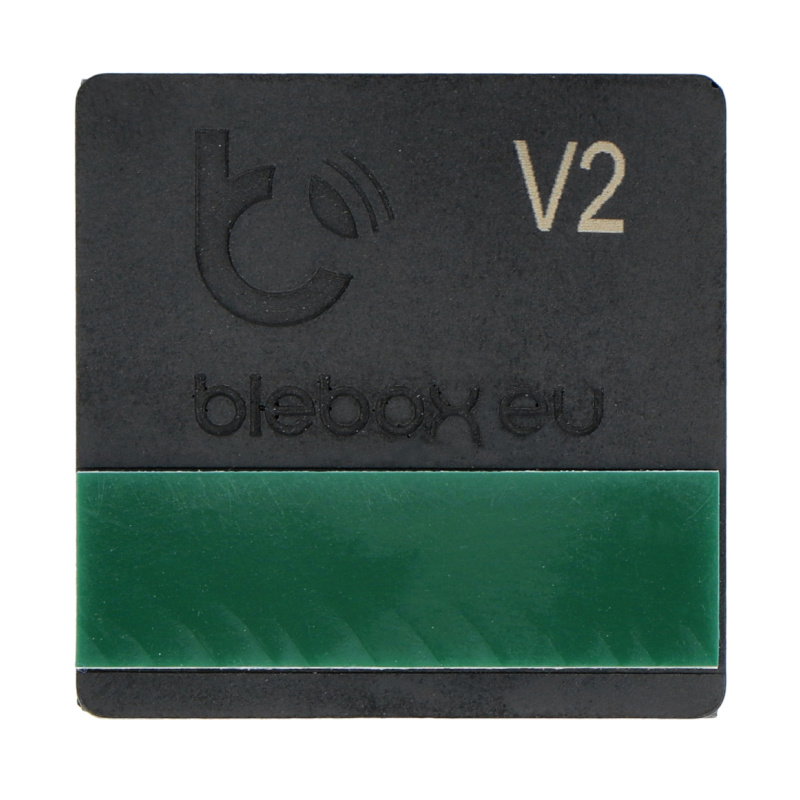

Auf der Rückseite befinden sich selbstklebende Streifen, die die Montage des Moduls erleichtern.

BleBox ProxiSwitch-Spezifikation

  • Versorgungsspannung: 12 V bis 24 V
  • Maximalstrom: bis 5 A.
  • Maximale Leistung: 120 W
  • Arbeitstemperatur: von -20 °C bis 50 °C
  • Schutz: Verpolung, ESD
  • Sensor: Nähe, kapazitiv
  • Schutzart: IP20
  • Kalibrierung: automatisch
  • Montagemethode: unter einer nicht leitenden Oberfläche
  • Selbstklebestreifen auf der Rückseite zur Modulmontage
  • Abmessungen: 38 x 38 x 19 mm

BleBox - Polnische Heimautomatisierungsgeräte

BleBox ist ein polnisches Unternehmen mit globaler Reichweite, das sich auf innovative Produkte in Form von Automatisierungsgeräten spezialisiert hat, die für die Bedürfnisse intelligenter Installationen in Wohn- und Arbeitsgebäuden entwickelt wurden. Die Automatisierungsgeräte BleBox werden mit größter Sorgfalt hergestellt, wodurch sie viele Jahre störungsfrei funktionieren. Das Angebot des Unternehmens umfasst unter anderem 230-V-WLAN-Relais, Temperatursensoren, Rollladensteuerungen und Näherungsschalter wie BleBox ProxiSwitch.

Funktionsprinzip des Näherungssensors ProxiSwitch

Der Näherungsschalter ProxiSwitch ist ein kapazitiver Sensor, der einen eingebauten Kondensator verwendet. Ein solcher Sensor kann sowohl durch Annäherung metallischer als auch nichtmetallischer Elemente reagieren, sofern die Dielektrizitätskonstante dieses Elements größer als die Dielektrizitätskonstante von Luft ist. Der eingebaute Oszillator erzeugt ein elektrisches Wechselfeld. Befindet sich in diesem Feld ein Gegenstand, der die Verteilung der Feldstärke stört, erkennt der interne Detektor diese Änderung und sendet ein Auslösesignal an den Ausgang des Sensors, mit dem wir beispielsweise die Beleuchtung einschalten können.

UC - Mikrocontroller BleBox
Intelligentes Gebäude Taste
PAKETBREITE 4.5 cm
PAKETHÖHE 2 cm
PAKETTIEFE 5.5 cm
PAKETGEWICHT 0.02 kg
