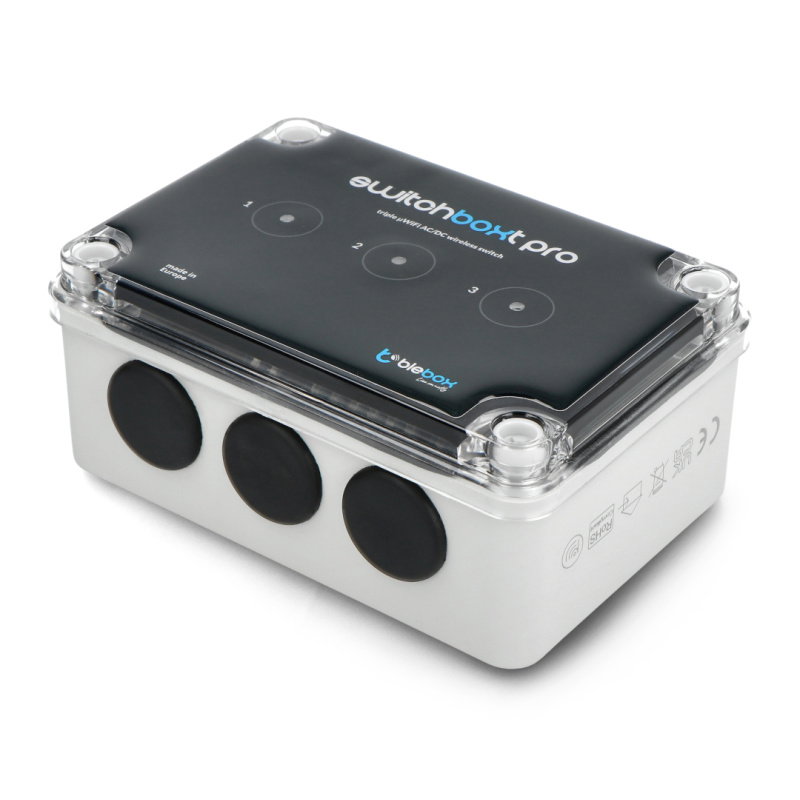

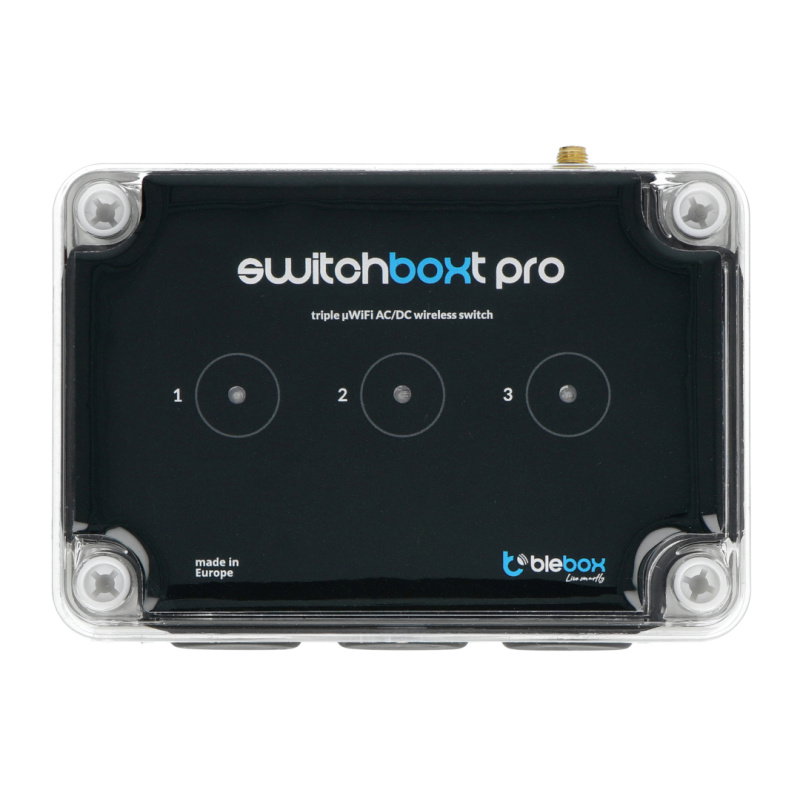

switchBoxT PRO

Produktbeschreibung: BleBox switchBoxT Pro - 3x potentialfreies Relais 230V WiFi - Android / iOS Applikation

Der Controller BleBox switchBoxT Pro ist mit drei potentialfreien Relais ausgestattet, mit denen Sie elektrische Geräte von 0 V bis 230 V AC/DC steuern können. Jeder Ausgang unterstützt Geräte bis zu 3680 W. Das Modul ermöglicht die gleichzeitige Versorgung von Geräten mit 12 V DC (z. B. Netzteil ), 24 V AC (z. B. Magnetventil ) oder 230 V AC (z. B. Lampe ). BleBox switchBoxT Pro verfügt über ein integriertes WiFi -System, dank dem es möglich ist, Geräte von überall auf der Welt mit einer Anwendung für mobile Geräte fernzusteuern.

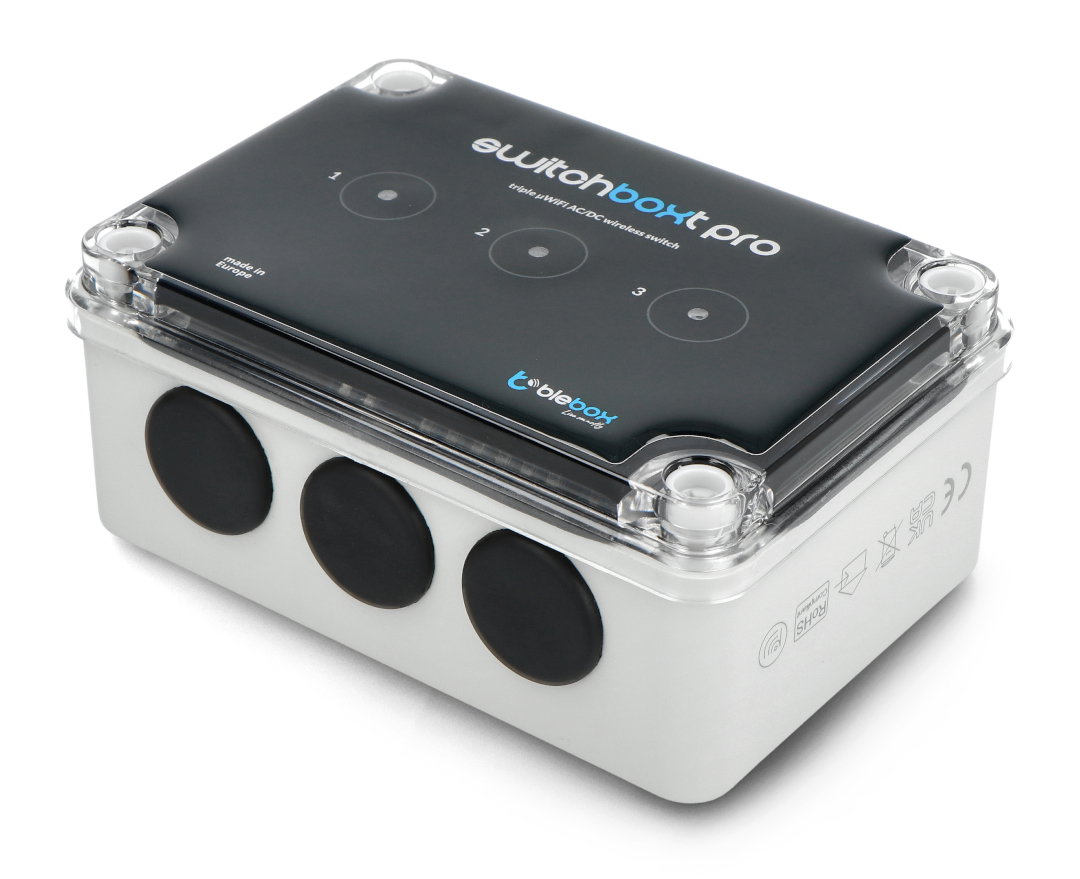

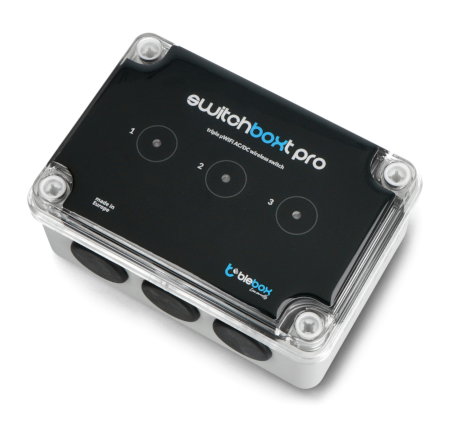

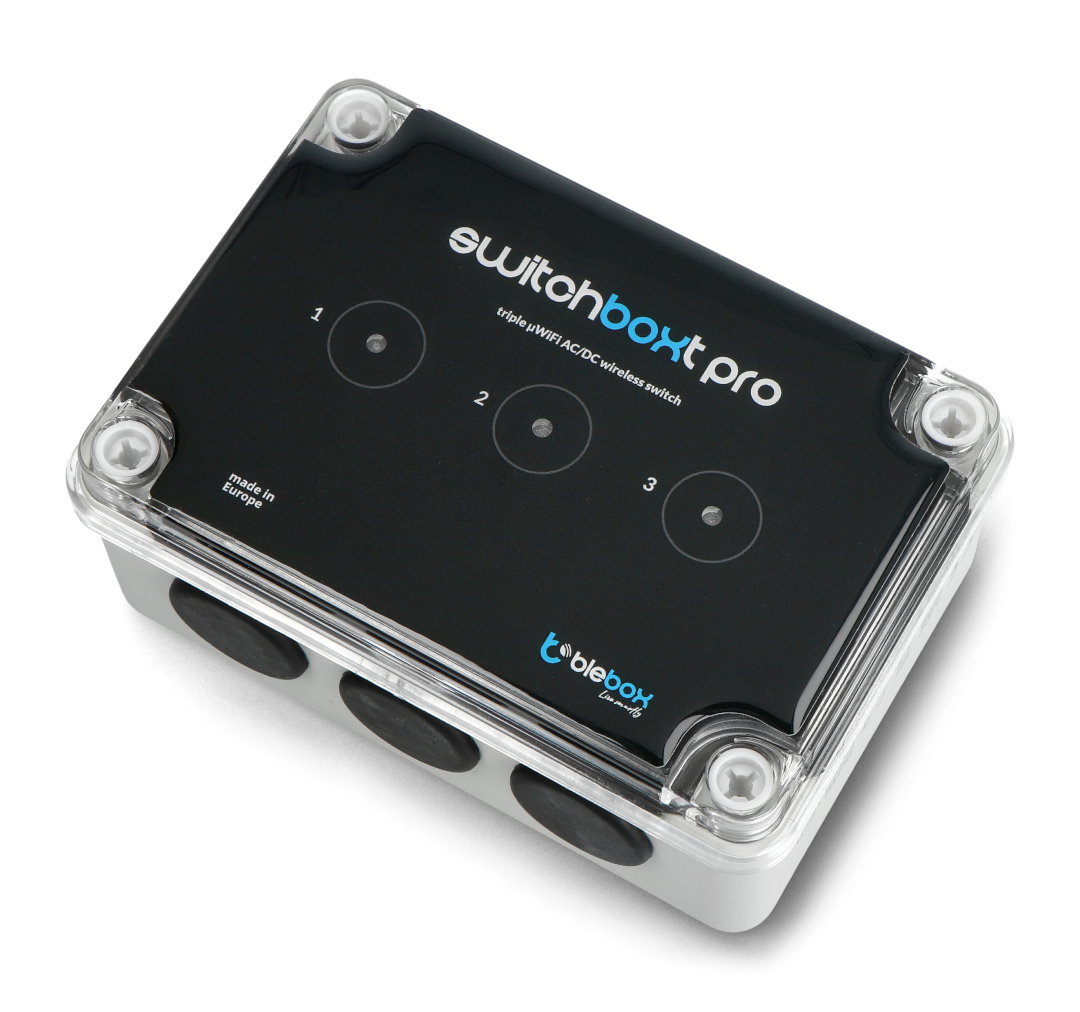

BleBox switchBoxT Pro - Controller mit drei potentialfreien Ausgängen.

Hauptmerkmale des switchBoxT Pro-Treibers

• Drahtlose Steuerung von drei beliebigen Geräten mit einem Smartphone
• Zeitplan und astronomische Uhr
• Drei Touch-Tasten auf der Vorderseite verfügbar
• Ermöglicht den Anschluss von 3 AC/DC-Steuersignalen
• Drahtlose Automatisierung kombiniert mit Sensoren für Temperatur, Regen, Luftqualität, Wind usw.
• Möglichkeit, drahtlose WiFi-Tasten zu erstellen
• Möglichkeit, μWiFi-Fernbedienungen zu koppeln
• Konfigurierbare Farbe der Hintergrundbeleuchtung des Touchpanels
• Inklusive externer Antenne für verbesserte Reichweite

Steuerung mit Tasten und Touchpanel

An den Controller können drei Taster (oder diverse Steuersignale von 12 V bis 230 V AC/DC) angeschlossen werden. Dies können sein:

• Leuchter oder Klingelknopf
• Ausgang (Signal) von Bewegungssensor, Alarm oder Füllstandssensor
• Signal von einer anderen Steuerung / Automatisierungssystem

Das BleBox switchBoxT Pro-Modul kann auch mit Geräten der actionBox- Familie oder der uRemote-, sRemote- Fernbedienung oder dem Batterie-inBox-Modul gesteuert werden.

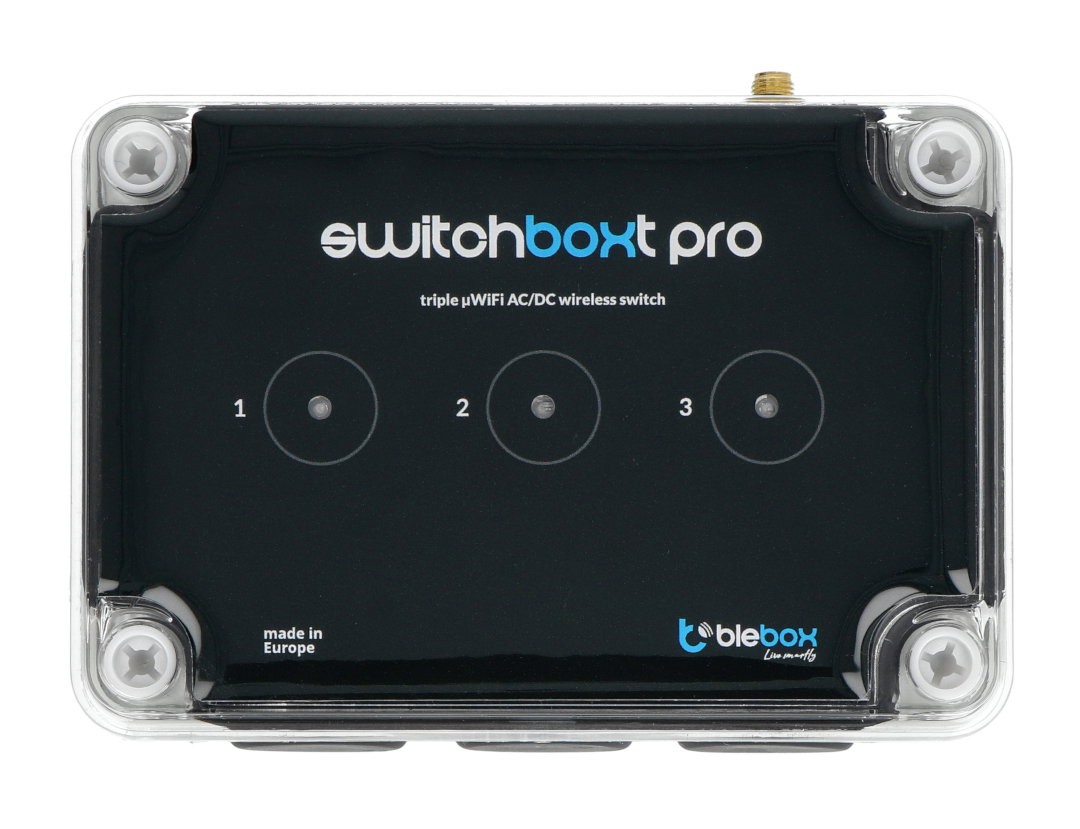

Auf der Vorderseite des Controllers befinden sich 3 Touch-Tasten (1-3), mit denen Sie die an den Controller angeschlossenen Geräte (Schaltkreise) ein- und ausschalten können. Zusätzlich verfügt das Frontpanel über eine Hintergrundbeleuchtungsfunktion. In der wBox-Anwendung ist es möglich, die Farbe der Hintergrundbeleuchtung zu ändern.

Beleuchtetes Farb-Touchpanel.

Steuerung über Aktionen, Szenen und Zeitplan.

Aktionen, Szenen, Zeitplan und astronomische Uhr

BleBox switchBoxT Pro verfügt wie andere Sensoren und Controller aus der SwitchBox- und Action-Abox-Familie über Aktionen, mit denen Sie andere Controller (Szenenauslöser) steuern können. Zum Beispiel liest die switchBoxT Pro den Status von der Alarmzentrale über das Scharfschalten des Alarms (Verlassen des Hauses) und sendet drahtlos den Befehl an das Wasserventil „Schließen“, an das Licht „Aus“, an die Jalousien „Schließen“.

Mithilfe des Zeitplans mit der astronomischen Uhrfunktion ist es möglich, die Uhrzeit sowie den Sonnenaufgang und -untergang basierend auf dem geografischen Standort zu steuern. Stellen Sie beispielsweise Ihre Gartenbeleuchtung so ein, dass sie sich automatisch einschaltet, wenn die Sonne untergeht, und sich um 23:59 Uhr ausschaltet, um Strom zu sparen.

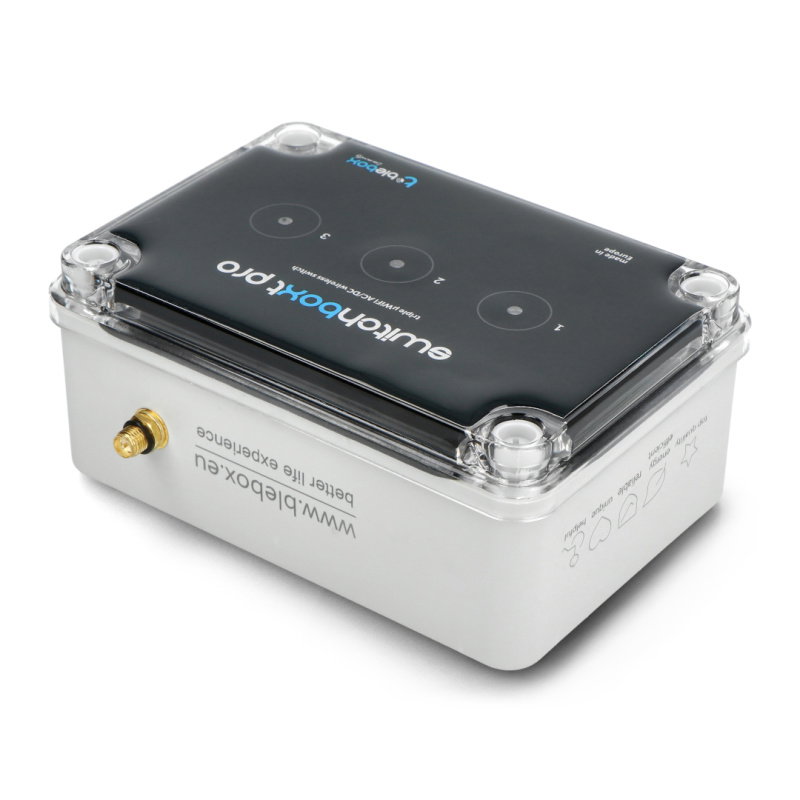

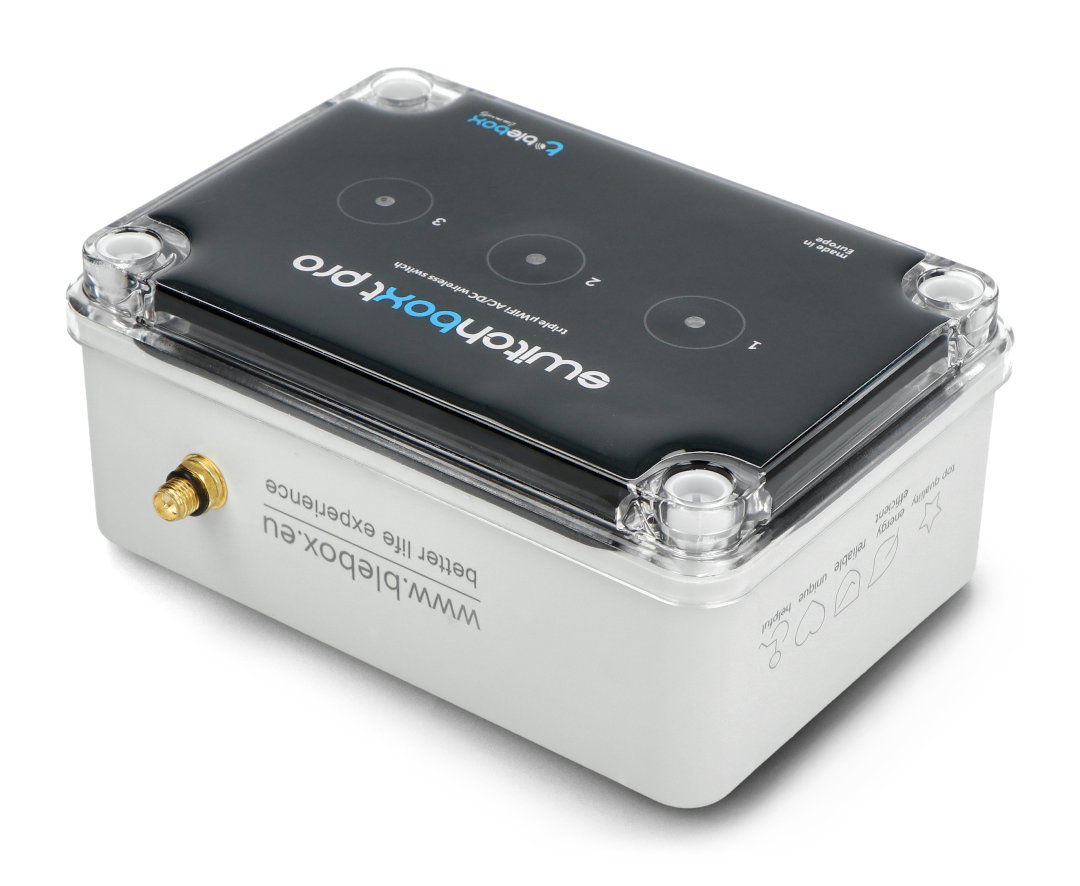

switchBoxT Pro mit externer Antenne

Das Gerät ist mit einer externen Antenne ausgestattet, die die Reichweite des WLAN-Netzwerks erhöht. An die Buchse können Sie auch eine Richtantenne anschließen. Dadurch können Sie den Controller an Orten weit entfernt vom Router / Access Point platzieren, an denen ein schwaches oder unzureichendes WLAN-Signal vorhanden ist.

Inhalt des Kits

• BleBox switchBoxT Pro - 3x potentialfreies Relais 230 V WiFi - Android / iOS Anwendung
• WiFi-Antenne

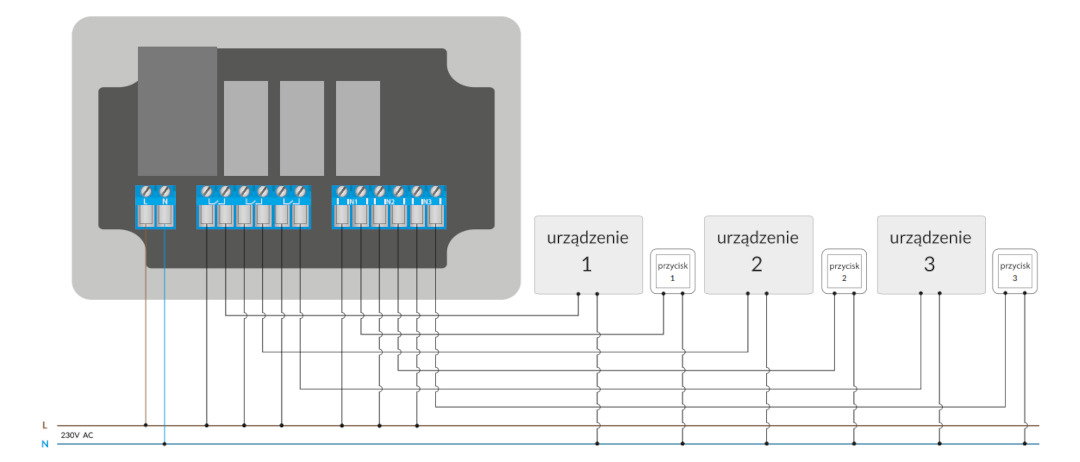

Anschlussplan für 230-V-Geräte (z. B. Glühlampen mit optionalen Tastern).

Anschlussplan switchBoxT Pro

Die Steuerung ist in einem versiegelten Gehäuse untergebracht, das vor der Installation demontiert werden muss. Die Anschlüsse des Geräts sind Schraubklemmen:

• L - Versorgungsspannung (Phasendraht) 230 V AC
• N - Versorgungsspannung (Nullleiter)
• 3x Relaisanschluss - potentialfreier Ausgang von 0 V bis 230 V / 16 A
• IN1 / IN2 / IN3 - Schalteingang / von 12 V bis 230 V AC oder DC

switchBoxT Pro-Spezifikation

• Versorgungsspannung: 230 V AC
• Energieverbrauch:
• < 1 W (Standby)
• < 2W (Arbeit)
• Anzahl der Steuerausgänge: 3
• Ausgangstyp: Relais, NO
• Maximale Leistung:
• AC1 (ohmsch, Leistungsfaktor: 0,95):
  3x (16 A @ 5 V bis 230 V AC) = 3x 3680 W = ~11 kW AC
• Gleichstrom:
  3x (16A @ 5V bis 24V DC) = 3x 380W DC
• AC3 (IEC60947-4-1):
  3x ~0,5 kW @ 240 V AC = ~1,5 kW (Sternmotor)
• Galvanische Trennung: ja
• Anzahl der Tasten: 3
• Tastentyp: kapazitiv (Touch), beleuchtet, integriert
• Anzahl Eingänge: 3
• Eingangstyp: opto-isoliert (Trennung)
• Eingangsspannungsbereich: von 12 V bis 230 V AC/DC
• Unterstützte Tasten: monostabil (Glocke), bistabil (traditionell, Kreuz) - ohne Hintergrundbeleuchtung
• Signalisierung am Gehäuse: farbig, leuchtende Frontplatte, die über den Betriebszustand des Gerätes informiert
• Controller-Signalisierung: blinkende blaue Diagnosediode (in der Controller-Option abschaltbar)
• Gehäuse: Aufputzdose (Regler in halogenfreie Polyurethanmasse eingegossen), selbstverlöschend für Wärmeklasse B (130°C)

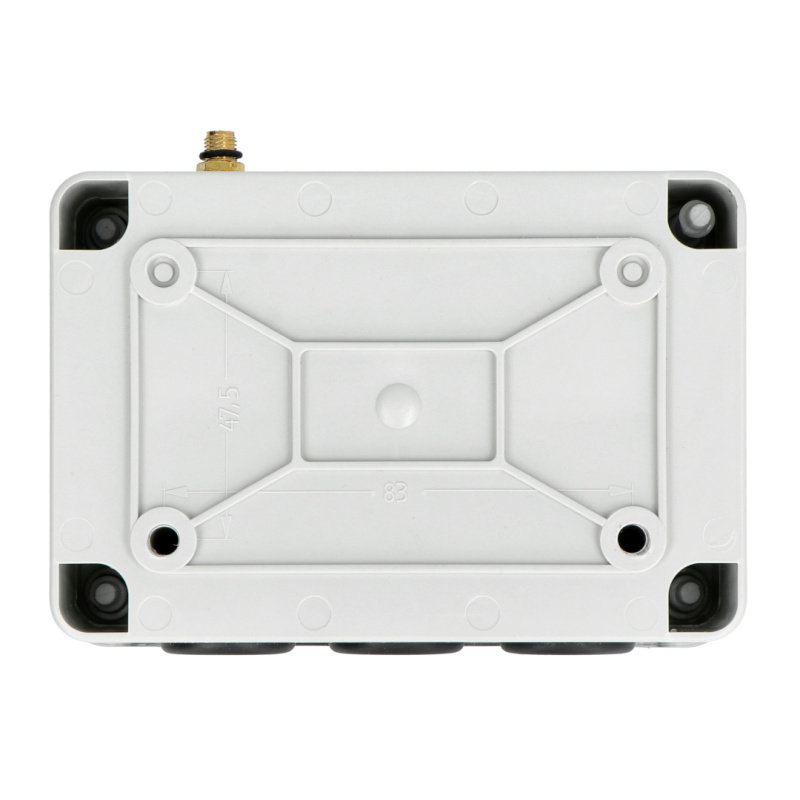

• Befestigungsmethode: 2 Befestigungslöcher, Montage an einem vor Regen geschützten Ort
• Schutzart: IP44
• Betriebstemperatur des Controllers: von -20 °C bis 50 °C
• Antennenausgang: ja
• Antenne: omnidirektional, Gewinn 5 dB - im Set enthalten
• Übertragungsstandard: µWiFi, kompatibel mit WiFi 802.11g
• Übertragungsart: bidirektional, verschlüsselt
• Betriebsmodus: direkte WLAN-Verbindung (als Access Point), WLAN-Verbindung (über einen Standard-Router), Verbindung mit Zugriff von überall auf der Welt (nur Internetzugang erforderlich)
• Sendefrequenz: 2,4 GHz
• API: offen, Dokumentation verfügbar unter technical.belebox.eu
• Kompatible Geräte und Systeme: iOS-Geräte, Android-Geräte, Computer und mobile Geräte, die HTML5 unterstützen
• Verschlüsselung: WPA2-PSK und authentifizierte Verschlüsselung (AEAD)
• Abmessungen: 129 x 89 x 57 mm (B x H x L)

BleBox switchBoxT Pro - 3x potentialfreies Relais 230V WiFi - Android / iOS Anwendung.
