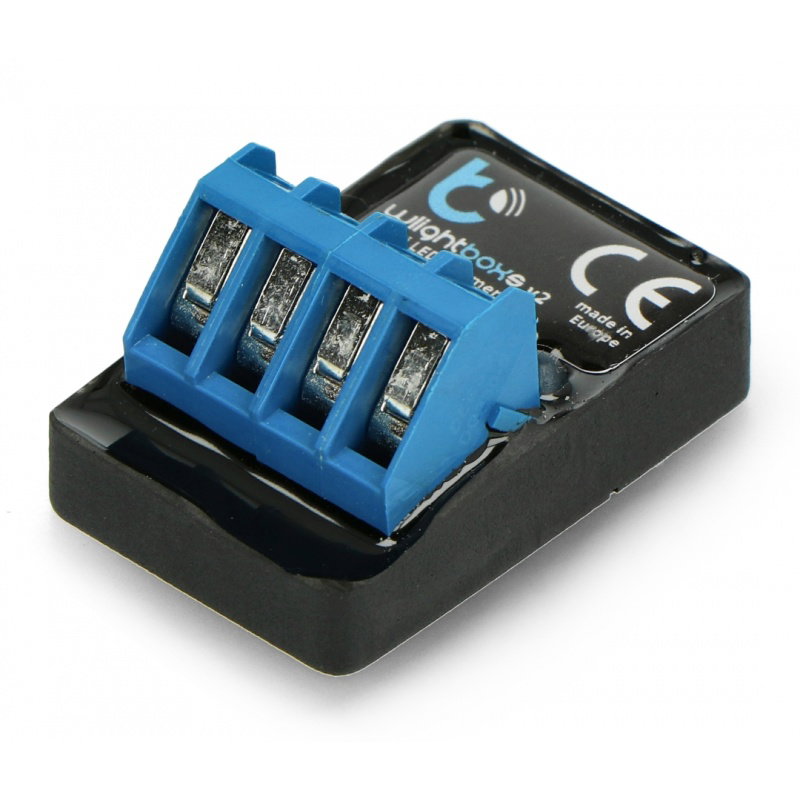

Produktbeschreibung: BleBox wLightBoxS v2 - WiFi-LED-Treiber - Android / iOS-Anwendung
Ein kleines, vorgefertigtes Modul, mit dem Sie einfarbige LED-Streifen über WLAN von überall auf der Welt mit der wBox-Anwendung für mobile Geräte steuern können. Der Controller wird mit einer Spannung von 12 V bis 24 V betrieben und unterstützt eine maximale Leistung von 120 W. Mit BleBox wLightBoxS v2 können Sie die Beleuchtung auch über einen herkömmlichen Wandknopf steuern. Das Gerät kann mit den Sprachassistenten Google Home und Amazon Alexa sowie mit dem intelligenten Gebäudesystem Home Assistant integriert werden. Die geringen Abmessungen des Moduls ermöglichen das Verschließen in einer Unterputzdose.

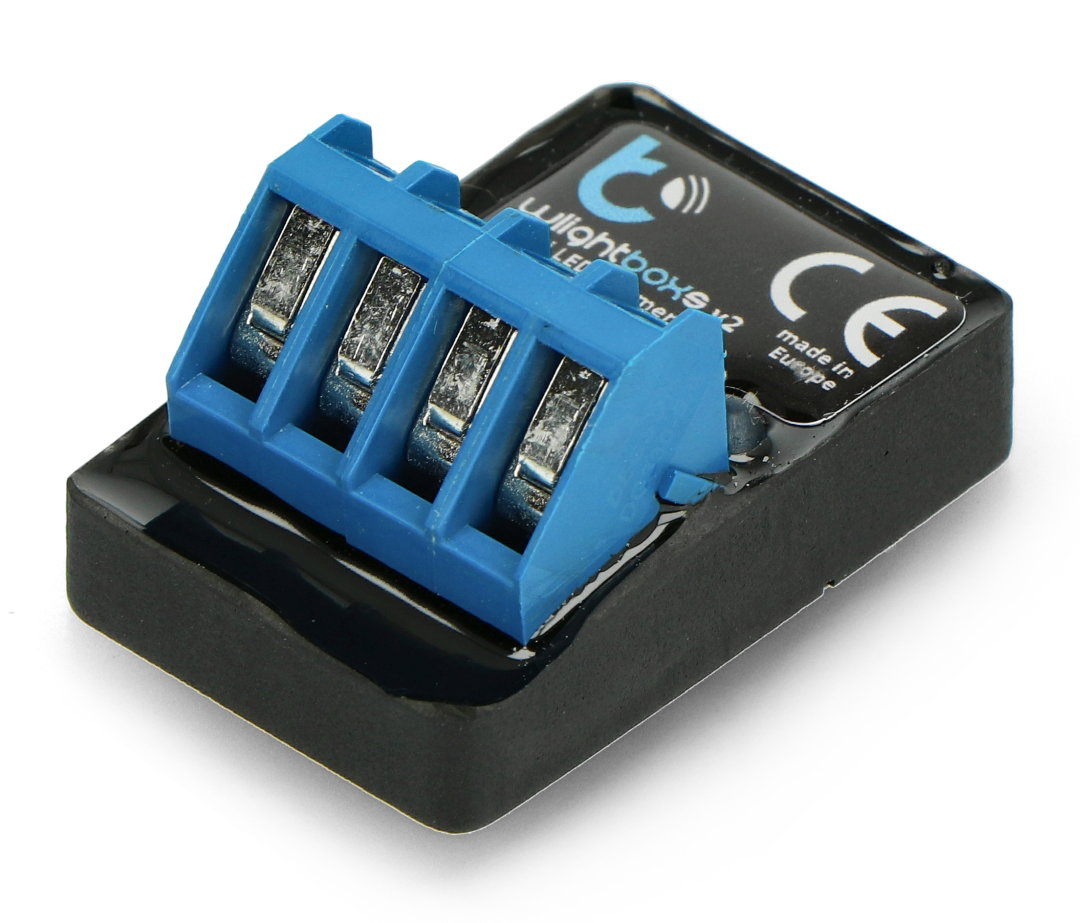

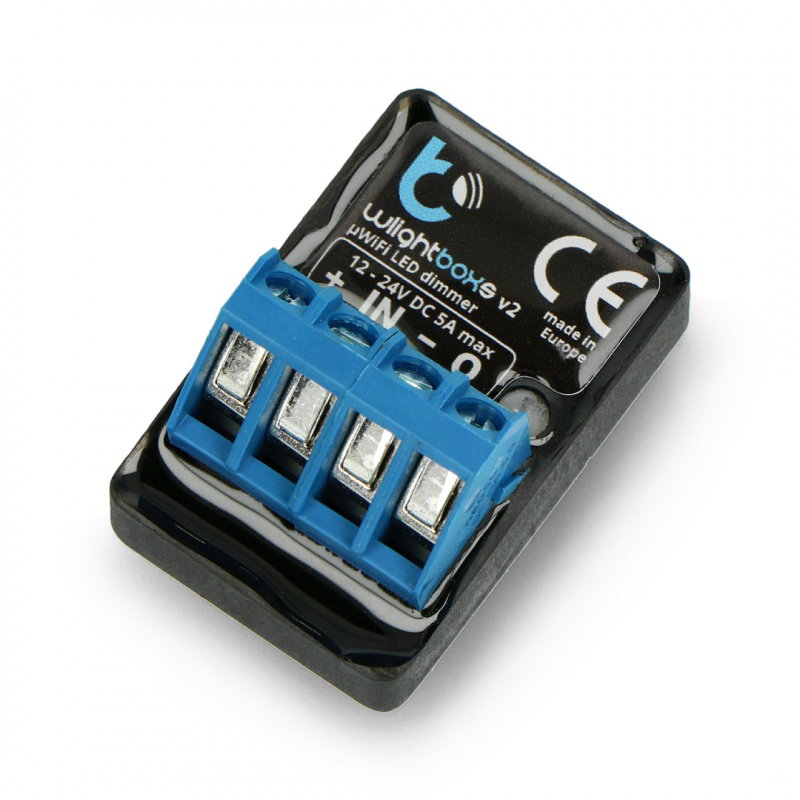

Der Treiber für einfarbige LED-Streifen wLightBoxS v2.Das Modul ist mit Schraubanschlüssen zum einfachen Anschließen von Drähten ausgestattet.
Diagramm der Modulverbindung.
Anschlussplan des Moduls BleBox wLightBoxS v2
Trennen Sie vor der Montage des Geräts die Spannung in dem Stromkreis, an den das Modul angeschlossen werden soll. Das Modul sollte an einem vor äußeren Einflüssen geschützten Ort installiert werden, geschützt vor dem Zugriff Dritter.

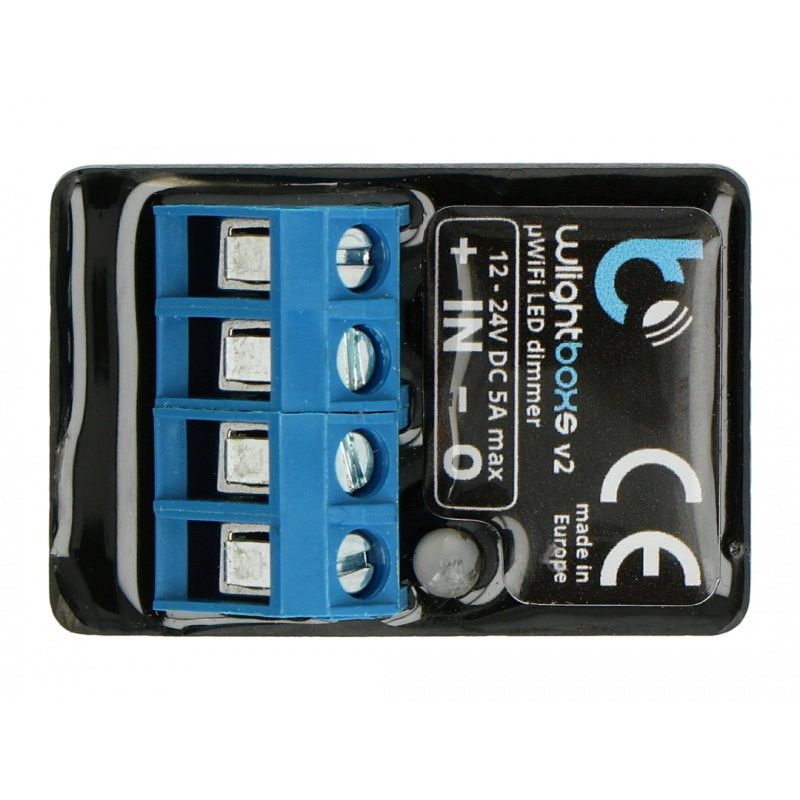

BleBox wLightBoxS v2 ist mit Schraubverbindern ausgestattet, an denen die Drähte mit einem Schraubendreher angeschlossen werden sollten:
- + - Versorgungsspannung von 12 V bis 24 V, gemeinsam mit dem LED-Streifen.
- IN - Eingang zum Anschließen einer externen Taste.
- - - Masse des Systems.
- O - Steuersignal, das mit dem Minuspol des LED-Streifens verbunden ist.
Konfiguration des BleBox wLightBoxS v2-Treibers
Um den Controller zu konfigurieren, laden Sie die wBox-Anwendung für Android- oder iOS-Geräte herunter und verbinden Sie sich dann mit dem WLAN-Netzwerk des Controllers namens „wLightBoxS-xxxxxxxx“, wobei „xxxxxxxx“ die Seriennummer des Geräts ist. Nach dem Start der Anwendung ist das wLightBoxS-Gerät sichtbar, neben dem Namen befindet sich ein „+“-Zeichen. Um den Treiber erstmalig zu konfigurieren, klicken Sie auf seinen Standardnamen.
Die Konfiguration kann auch über einen Webbrowser erfolgen. Geben Sie dazu im Adressfeld die vom DHCP-Server vergebene IP-Adresse des Geräts ein, z.B. http://192.168.4.1. Es erscheint eine Konfigurationsseite, auf der Sie Ihr WLAN-Heimnetzwerk auswählen sollten.
Spezifikation des BleBox wLightBoxS v2-Treibers
| Versorgungsspannung | von 12 V bis 24 V DC |
| Energieverbrauch | bis 1 W. |
| Anzahl der Ausgänge | 1 |
| Art der Ausgänge | PWM |
| Unterstützte Beleuchtungsarten | Ein- und mehrfarbige LED-Streifen, Niedervolt-LED-Leuchten |
| Maximale Intensität | 5A. |
| Maximale Last | 120 W. |
| PWM-Frequenz | 1kHz |
| Farbmodus | Mono |
| Sicherheit | Verpolung, ESD |
| Übertragung | bidirektional mit Bestätigung, verschlüsselt |
| Sendefrequenz | 2,4 GHz |
| Übertragungsstandard | μWiFi, kompatibel mit WiFi |
| Kommunikationsmodus | Direktverbindung (als Access Point), WLAN-Verbindung über einen Standard-Router, Verbindung mit Zugriff von überall auf der Welt (nur Internetzugang erforderlich) |
| Kompatible Geräte | Android- und iOS-Geräte sowie andere Geräte, die HTML5 unterstützen |
| Fall | aus halogenfreier Polyurethan-Zusammensetzung, selbstverlöschend für Wärmeklasse B (130 °C) |
| IP-Klasse | IP20 |
| Fall | 35 x 24 x 15 mm |
