Produktbeschreibung: Arduino Uno R4 WiFi - ABX00087
ArduinoUno R4 WiFi - ein original Arduino Uno Modul mit einem leistungsstarken 32-bit Renesas RA4M1 ARM Cortex M4 Mikrocontroller. Das Board verfügt über 256 kB Flash-Speicher und 32 kB SRAM, 14 digitale E/A, darunter 6 PWM, 6 ADC und 1 12-Bit-DAC. Es verfügt über gängige Kommunikationsschnittstellen wie SPI, I2C, UART und CAN. Er arbeitet mit einer Spannung von 5 V. Der ESP32-S3-Mini-Chip ist für die WiFi- und Bluetooth-Kommunikation zuständig. Der Uno R4 WiFi verfügt über eine 12x8 (96) Matrix adressierbarer roter LEDs, sowie einen Qwiic-Anschluss.

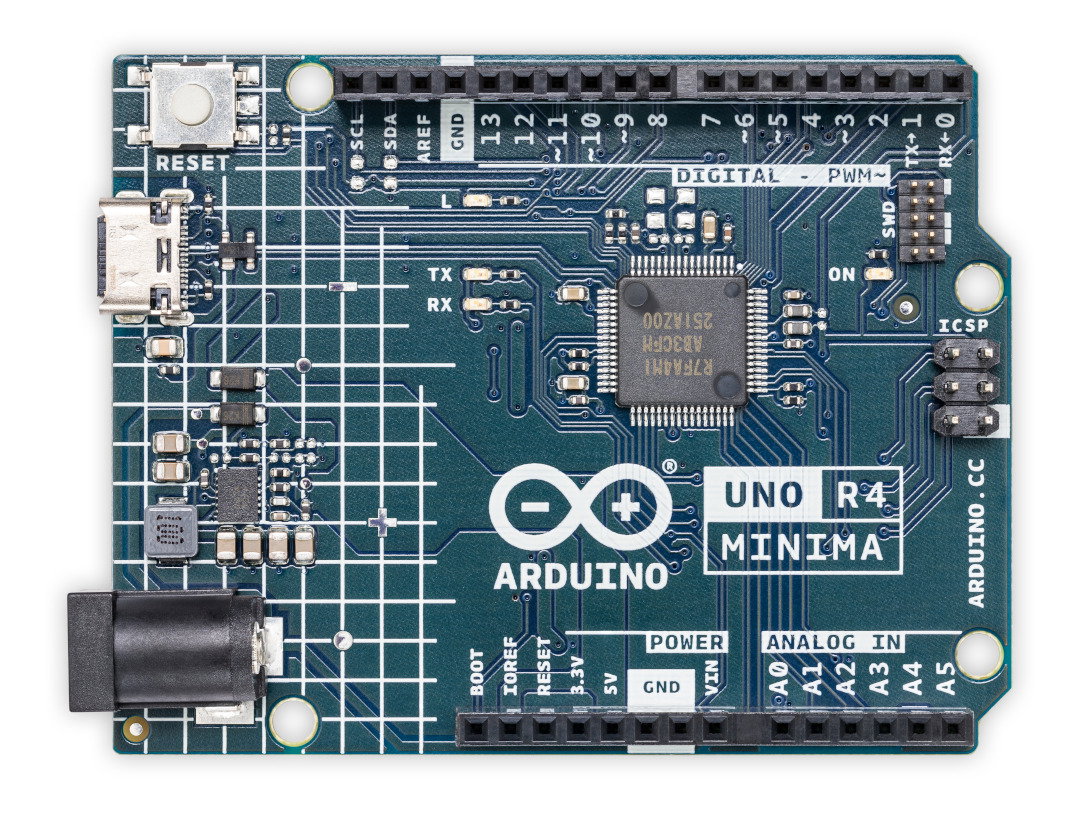

Der Arduino Uno R4 ist in zwei Versionen erhältlich: WiFi und Minima - sehen Sie sich an, was diese beiden Boards voneinander unterscheidet!

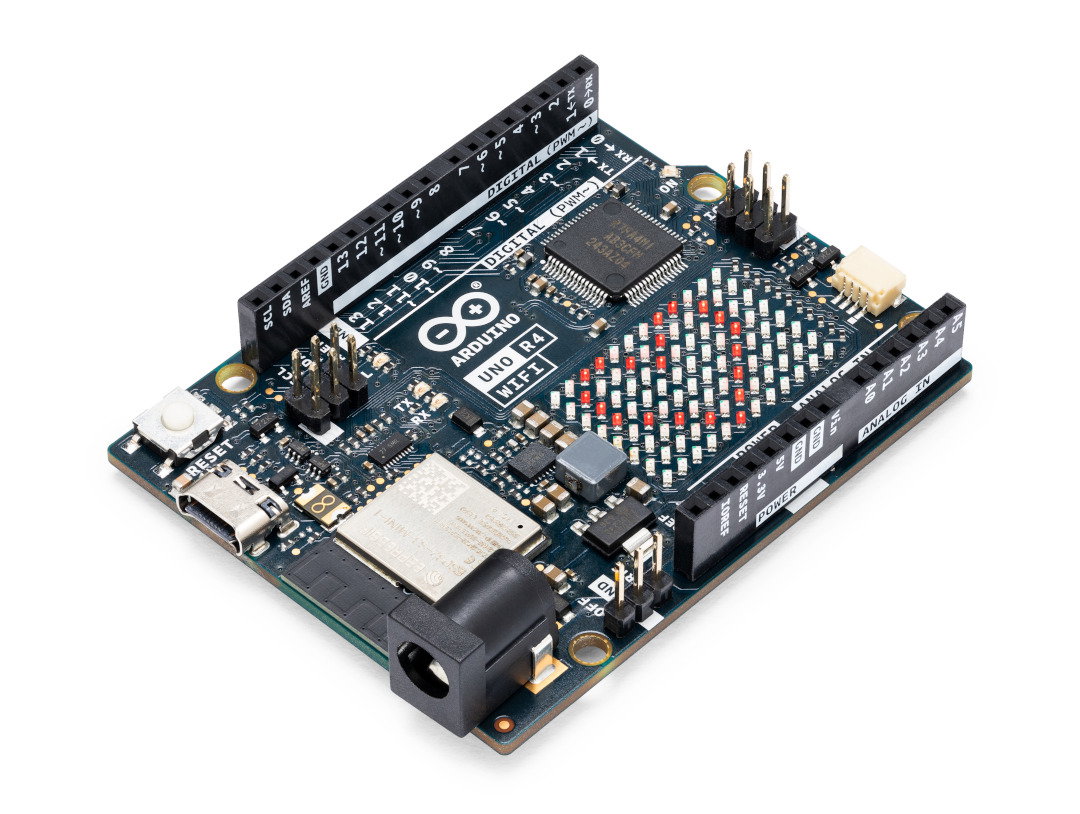

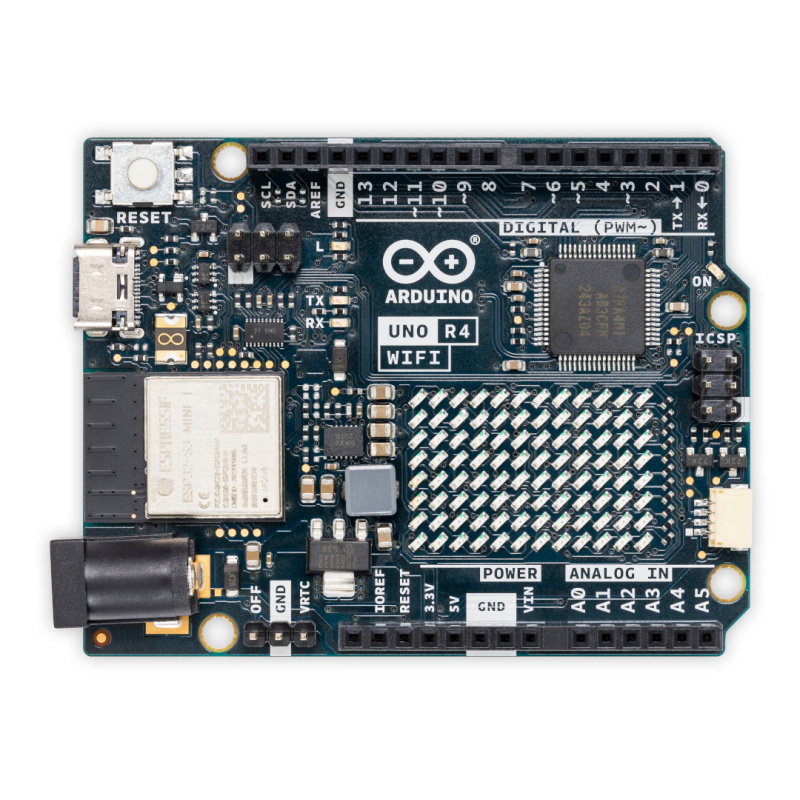

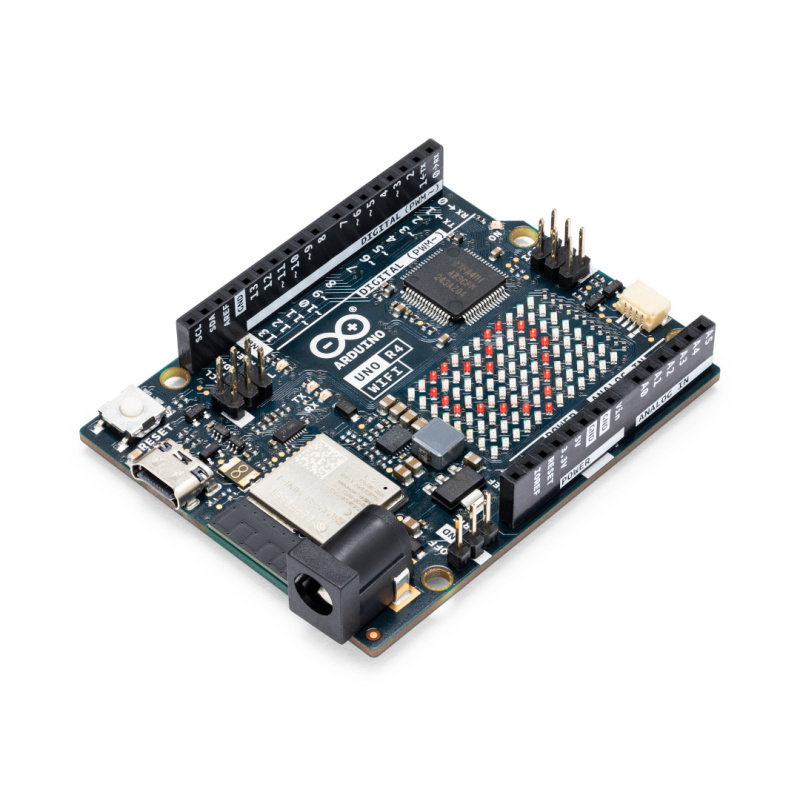

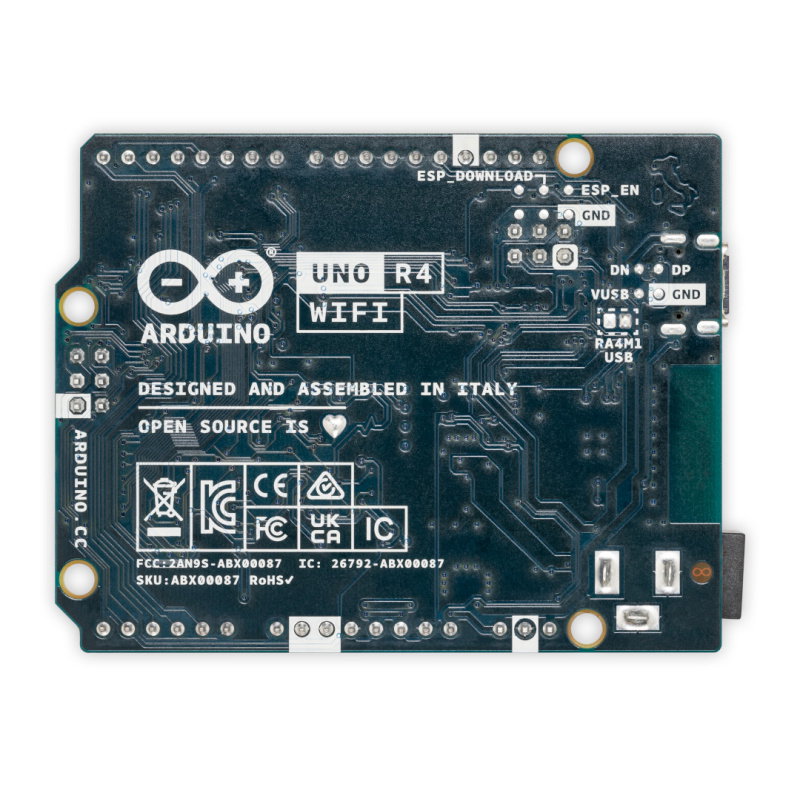

Arduino Uno R4 WiFi - ABX00087.

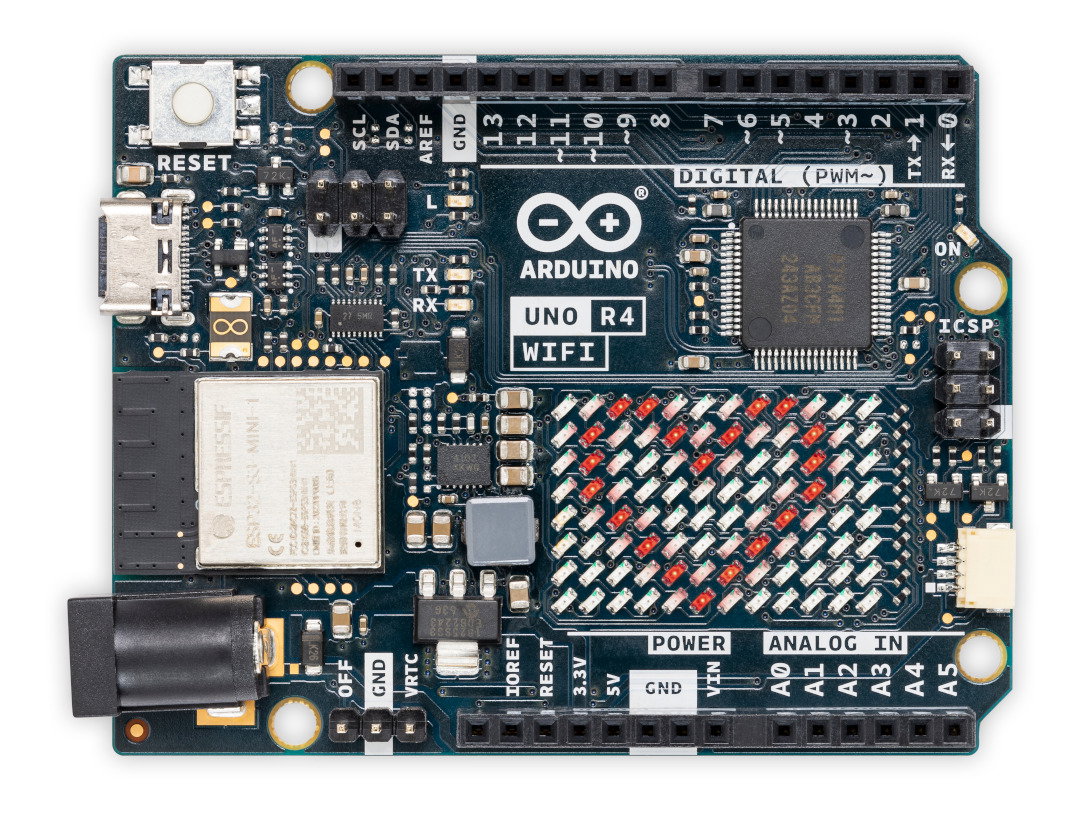

Der Arduino Uno R4 WiFi ist mit einer Matrix aus 96 roten LEDs ausgestattet.Hauptmerkmale der originalen Arduino Uno R4 Module
- Hardware-Abwärtskompatibilität - der Arduino Uno R4 hat die gleiche Pin-Verteilung und Logikspannung (5 V) wie der Arduino Uno R3. Das bedeutet, dass alle Overlays und Projekte ohne Probleme auf die neue Version des Boards übertragen werden können.
- Neue Elemente auf dem Board - Die Uno R4 Version hat mehrere neue Elemente auf dem Board, wie z.B. einen 12-bit Digital-Analog-Wandler (DAC), CAN BUS, OP AMP und SWD Debug Port. Mit diesen können Sie die Funktionalität Ihrer Designs erheblich erweitern.
- Mehr Speicher und schnellerer Prozessor - der erhöhte Speicher (16x) und die Prozessor-Taktung (3x) ermöglichen es Ihnen, präzisere Berechnungen durchzuführen und komplexere Projekte zu bearbeiten.
- HID über USB-C - Der Arduino Uno R4 ermöglicht es Ihnen, eine Maus und eine Tastatur über USBTyp-C zu simulieren. Diese Funktion ermöglicht es Ihnen, eine interessante Benutzeroberfläche mit minimalem Aufwand zu erstellen.
- Hoher Spannungsbereich - das Uno R4 Board kann mit bis zu 24 V versorgt werden. Die Schaltung ist mit einer Reihe von Schutzvorrichtungen ausgestattet, um das Risiko einer Beschädigung des Boards oder des PCs durch Fehlverdrahtung durch den Benutzer zu minimieren. Der RA4M1-Mikrocontroller ist außerdem mit einem Überstromschutz ausgestattet.
- Unterstützung für kapazitive Berührung - der RA4M1-Mikrocontroller, der im Arduino Uno R4 verwendet wird, unterstützt von Haus aus kapazitive Berührung.
Was zeichnet den Arduino Uno R4 WiFi aus?
- Drahtlose WiFi- und Bluetooth-Kommunikation - Der Uno R4 WiFi ist mit einem ESP32-S3-Mini-Coprozessor ausgestattet, der dank der drahtlosen WiFi- und Bluetooth-Kommunikation die Erstellung von IoT-Projekten ermöglicht.
- 12x8 LED-Matrix - Das Board verfügt über eine 12x8-Matrix aus hellen roten LEDs (insgesamt 96 Punkte). Dies ist eine ideale Funktionalität für kreative Projekte mit Animationen oder für die Darstellung von Sensordaten, ohne dass zusätzliche Komponenten benötigt werden.
- Qwiic-Anschluss - Der Arduino Uno R4 WiFi verfügt über einen eingebauten Qwiic-I2C-Sockel, mit dem Sie I2C-Module, die mit demselben Anschluss ausgestattet sind, schnell und einfach an das Board anschließen können, ohne dass Sie löten müssen.
- Fehlerdiagnose in Echtzeit - das Board ist mit einem "Error Catching"-Mechanismus ausgestattet, der Operationen erkennt, die zu einem Ausfall des Boards führen können, wie z.B. die Division durch Null. Wenn ein Fehler erkannt wird, druckt das Board eine detaillierte Erklärung des Fehlers und seiner Ursachen auf dem seriellen Monitor aus.

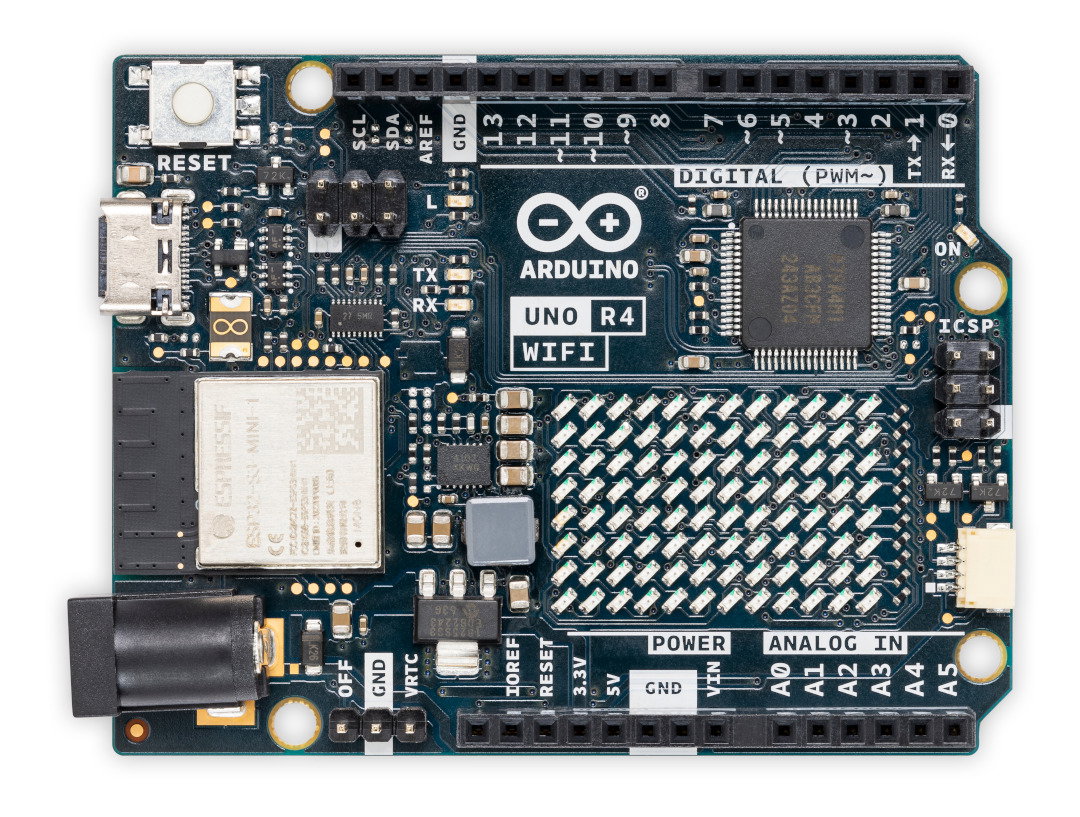

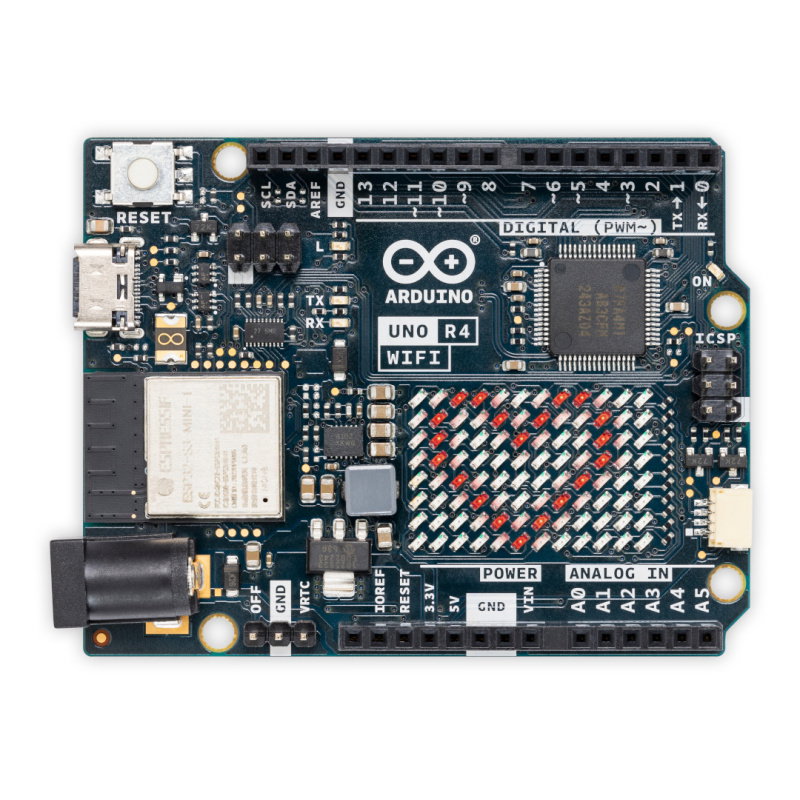

Arduino Uno R4 WiFi-Board mit ESP32-S3-Chip.
Auf der Platine befindet sich ein Qwiic-Anschluss.Einstecken und loslegen
Das Arduino Uno R4 WiFi-Board ist mit einem Qwiic-Anschluss ausgestattet, der es Ihnen ermöglicht, ein oder mehrere verfügbare Module aus dem breiten Qwiic-Ökosystem anzuschließen. Mit dem entsprechenden Adapter ist es auch möglich, Module aus anderen Ökosystemen, wie z.B. Grove, anzuschließen.
In Kombination mit dem bekannten Arduino Uno Ökosystem von Overlays wird der Uno R4 WiFi zu einer sehr vielseitigen Plattform für die Erstellung von Projekten ohne die Notwendigkeit einer Kontaktplatine oder Lötarbeiten.
| Spezifikationen und Vergleich zwischen dem Arduino Uno R4 WiFi und dem Arduino Uno R4 Minima | ||
|---|---|---|
|
 |
|
| Modell | Arduino Uno R4 WiFi | Arduino Uno R4 Minima |
| Mikrocontroller | ||
| Speicher |
|
256 kB Blitzlicht / 32 kB SRAM |
| Logische Spannung | ||
| Strombelastbarkeit der I/O-Pins | ||
| Eingangsspannung | ||
| Taktung |
|
48 Mhz |
| Programmieranschluss | ||
| WiFi/Bluetooth | ESP32-S3-Mini | nein |
| LED-Matrix | 12x8 (96 rote LEDs) | keine |
| Zusätzliche Anschlüsse |
|
keine |
| Digitale Pins | ||
| PWM | ||
| ADC | ||
| DAC | ||
| SPI | ||
| I2C | ||
| CAN | ||
| Abmessungen | ||
