Produktbeschreibung: Arduino Nano - A000005
Der Arduino Nano ist eine beliebte Version des Uno in einer kleineren Größe: 45 x 18 mm. Das Board enthält einen ATmega328-Mikrocontroller, der mit 22 digitalen Ein- / Ausgängen ausgestattet ist, von denen 6 als PWM-Ausgänge (z. B. zur Motorsteuerung) und 8 als analoge Eingänge verwendet werden können. Das System wird mit einem 16-MHz-Taktsignal getaktet, verfügt über 32 KB Flash-Speicher und 2 KB SRAM-Speicher.

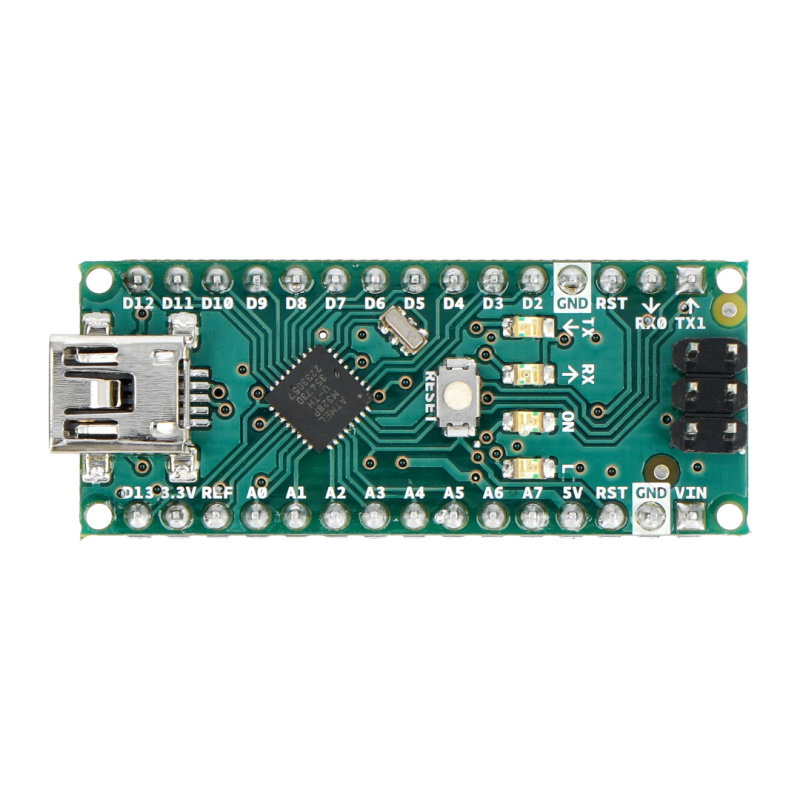

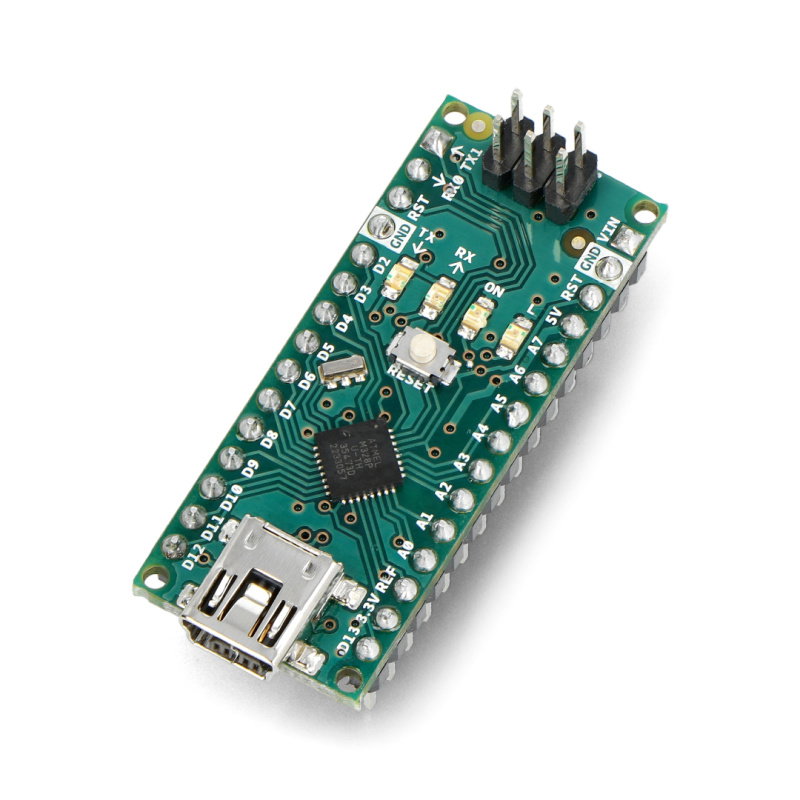

Arduino Nano-Modul.
Hauptmerkmale von A000005
Nachfolgend sind einige Merkmale aufgeführt, die Arduino-Module von anderen programmierbaren Boards unterscheiden.

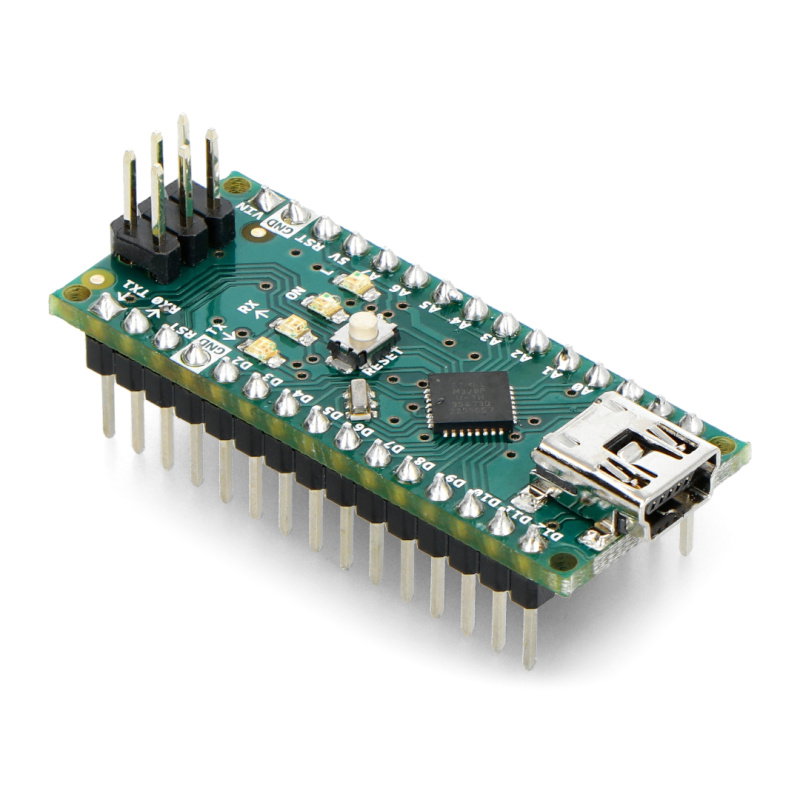

Diese Version zeichnet sich durch eine geringe Größe aus: 45 x 18 mm. Es hat gelötete Stecker auf der Unterseite der Platine.
| Name | Beschreibung |
|---|---|
| Bootloader installiert | Dank des installierten Bootloaders benötigt man zum Programmieren des Geräts lediglich das passende miniUSB-Kabel und die Software von der Herstellerseite . |
| Kleine Größe |
Diese Version zeichnet sich durch eine geringe Größe aus: 45 x 18 mm. Es hat gelötete Stecker auf der Unterseite der Platine. |
| Digitale Ausgänge |
22 digitale Ein-/Ausgänge ermöglichen ua Steuerung von LEDs, Relais und Lesen der Tastenzustände. |
| Aktuelle Effizienz | Die maximale Stromausbeute einer einzelnen Leitung beträgt 40 mA. |
| PWM- Ausgänge |
6 PWM-Ausgänge ermöglichen beispielsweise die Steuerung der Motoren und der Helligkeit der LEDs. |
| Analoge Eingänge |
8 Eingänge unterstützt ua der eingebaute Analog-Digital-Wandler mit einer Auflösung von 10 Bit Sensoren mit Analogausgang. |
| Serielle Kommunikation | Das Gerät unterstützt gängige Kommunikationsschnittstellen, darunter: UART, I2C, SPI und USB. |
| Eingebauter Speicher |
Der Atmega328-Chip wird mit einem 16-MHz-Signal getaktet, hat 32 KB Flash-Speicher, 1 KB EEPROM und 2 KB SRAM-Speicher. |
| Power -Pin VIN | Jedes Netzteil kann verwendet werden, um den Arduino mit Strom zu versorgen mit einer Spannung von 6 V bis 20 V, die an die Pins VIN (+) und GND angeschlossen werden sollte. |
| Stromversorgung über USB-Anschluss | Das Board kann über ein miniUSB-Kabel von einem Computer mit Strom versorgt werden, wobei zu beachten ist, dass die maximale Stromausbeute des USB-Anschlusses 500 mA beträgt. Arduino hat ein System, das die Steckdose vor Kurzschlüssen und zu hohem Stromfluss schützt. |
| ICSP -Anschluss | Das Modul verfügt über ICSP-Pins zum Anschluss eines externen AVR-Programmierers . |
| Eingebaute LEDs | Die angeschlossene LED an Pin 13 ermöglicht das Debuggen einfacher Programme. |
| 3,3 V Ausgang |
Der eingebaute Spannungsregler ermöglicht es Ihnen, externe Geräte mit 3,3 V Spannung mit einer Stromaufnahme von bis zu 50 mA zu versorgen. |

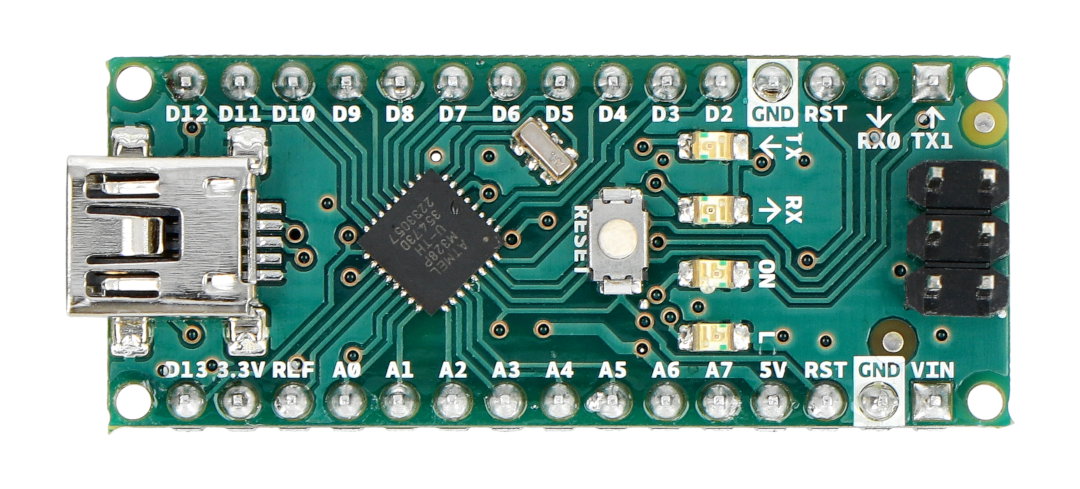

Arduino Nano-Ausgänge.
Erster Lauf
Um Ihnen den Einstieg in das Modul zu erleichtern, haben wir ein Tutorial vorbereitet, das die Installation und den ersten Start der Arduino-Umgebung behandelt.
Technische Spezifikation des Arduino Nano
- Versorgungsspannung:
- Maximale Parameter: von 6 V bis 20 V (bei niedrigen Strömen und Kühlsystem)
- Empfohlen: 7V bis 12V
- Mikrocontroller: ATmega328
- Maximale Taktfrequenz: 16 MHz
- SRAM-Speicher: 2 kB
- Flash-Speicher: 32 KB (2 KB sind für Bootloader reserviert)
- EEPROM-Speicher: 1 kB
- I/O-Pins: 22
- PWM-Kanäle: 6
- Anzahl der analogen Eingänge: 8 (Kanäle des A/C-Wandlers mit einer Auflösung von 10 Bit)
- MiniUSB-Buchse zum Programmieren
- Serielle Schnittstellen: UART, SPI, I2C
- Externe Interrupts
- Arduino Nano - Abmessungen: 45 x 18 mm
Arduino Nano - Arduino Uno-Funktionalität in kleinerer Größe
Boards der Arduino-Serie sind eine der beliebtesten Lösungen, die beim Prototyping von Hardware- und Softwareanwendungen verwendet werden, z. B. Elektromotor- und Beleuchtungstreiber, Schnittstellen mit Displays und Tasten, Messsysteme für physikalische Größen und viele andere. Aufgrund des häufigen Leidens in Form von beengten Platzverhältnissen im Gehäuse können wir das Arduino Uno Board nicht immer montieren. Die Lösung des Problems ist der Arduino Nano – ein Board, das fast 4,5-mal weniger Platz einnimmt als das Arduino Uno, aber über eine ähnliche Hardware- und Softwarefunktionalität verfügt.
Arduino Nano-Programmierung von einem PC aus
Wie der Arduino Uno können Sie auch den Arduino Nano programmieren, indem Sie das Board an einen Computer anschließen. Das Modul ist mit einem USB-Mini-B-Anschluss ausgestattet und dank des Bootloaders, der in den Speicher des integrierten Mikrocontrollers geladen wird, ist kein zusätzlicher Programmierer erforderlich. Wenn Sie jedoch den Arduino Nano mit Software verwenden möchten, die für gewöhnliche AVR-Mikrocontroller bestimmt ist, können Sie den 6-poligen ICSP-Anschluss für den AVR-Programmierer verwenden.
