Produktbeschreibung: Arduino Nano R4 - ABX00142

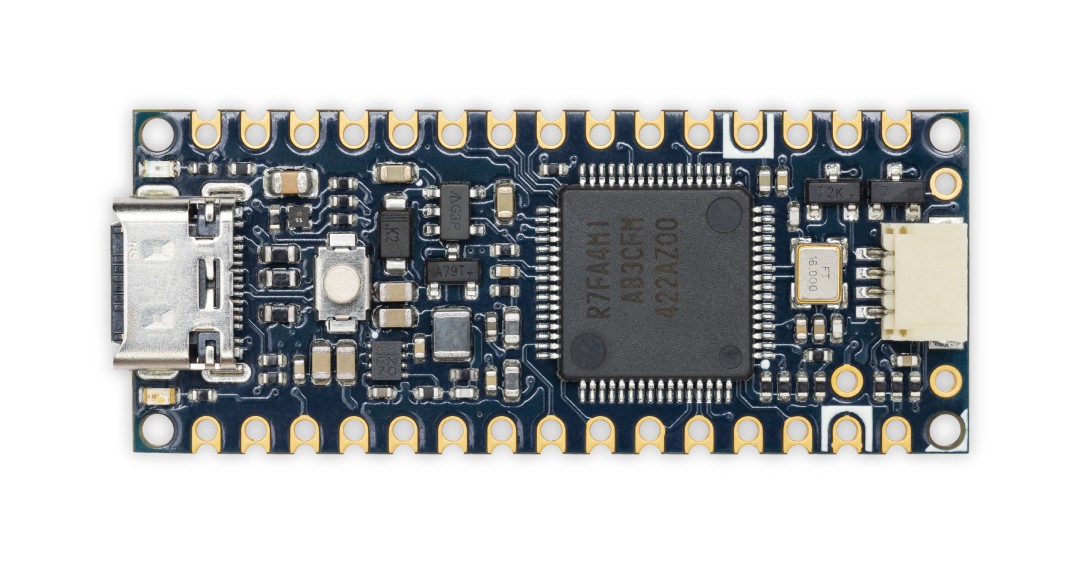

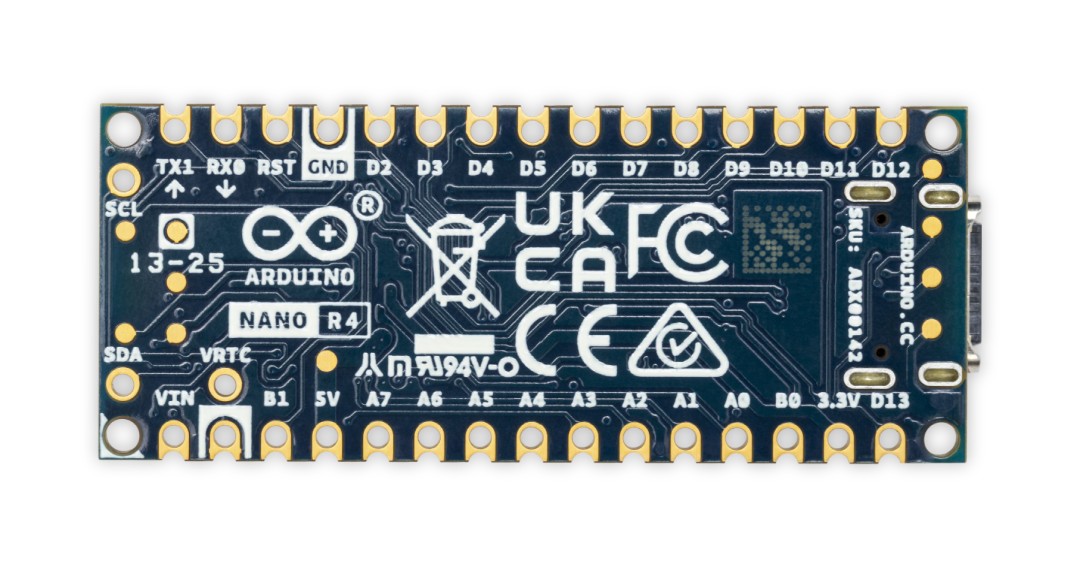

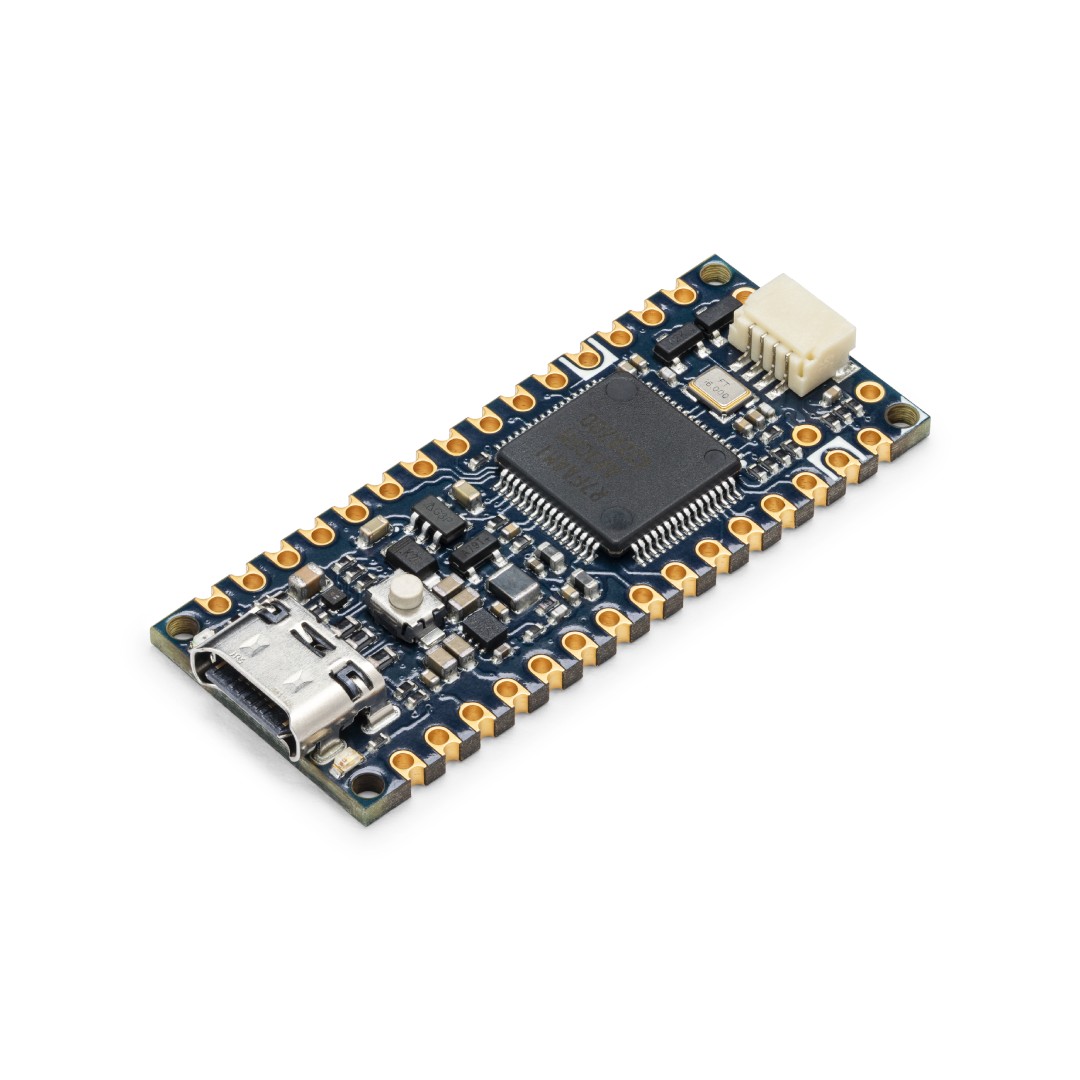

Der Arduino Nano R4 ist ein kompaktes Board aus der Arduino-Familie, das auf dem gleichen Renesas RA4M1 Mikrocontroller wie der Arduino Uno R4 Minima basiert und ein kleines Format mit hoher Leistung kombiniert. Das Modul ist mit 256 kB Flash-Speicher und 32 kB RAM ausgestattet und bietet 14 digitale Pins, 6 PWM-Kanäle und 8 analoge Pins. Die Platine verfügt über Lötfelder und ist damit ideal für die Oberflächenmontage (SMD) auf kundenspezifischen Leiterplatten. Die Kompatibilität mit dem Arduino-Ökosystem wird aufrechterhalten, so dass vertraute Tools und Bibliotheken zur Verfügung stehen. Durch das Vorhandensein von zwei I2C-Schnittstellen - 3,3 V (Qwiic) und 5 V - ist eine einfache Erweiterung der Funktionalität möglich. Diese Version des Boards ist nicht mit vorgelöteten Anschlüssen ausgestattet.

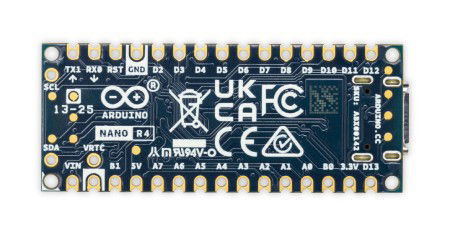

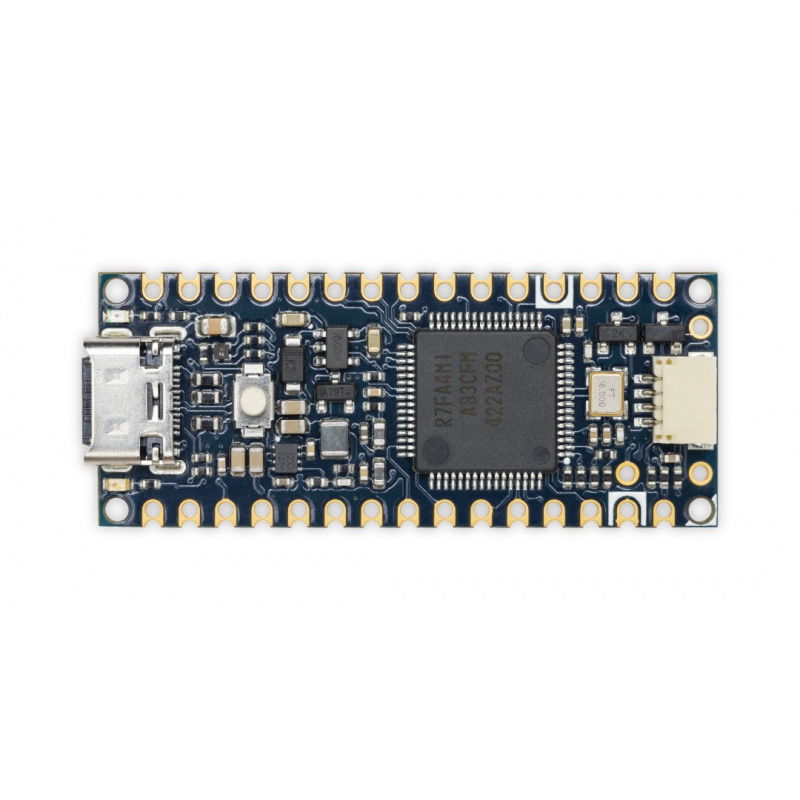

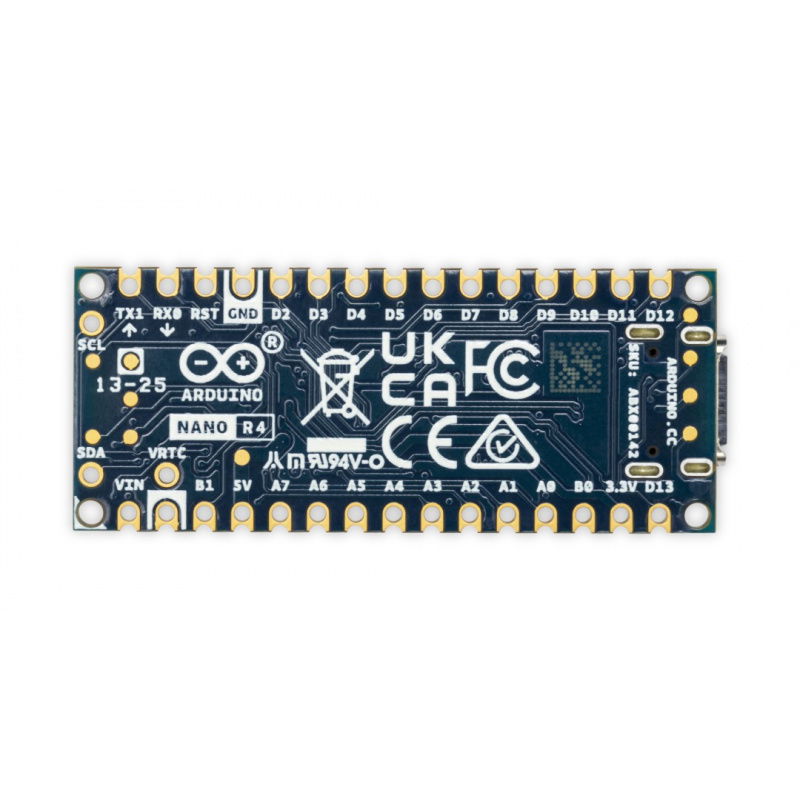

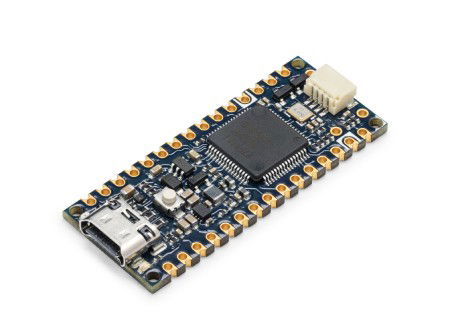

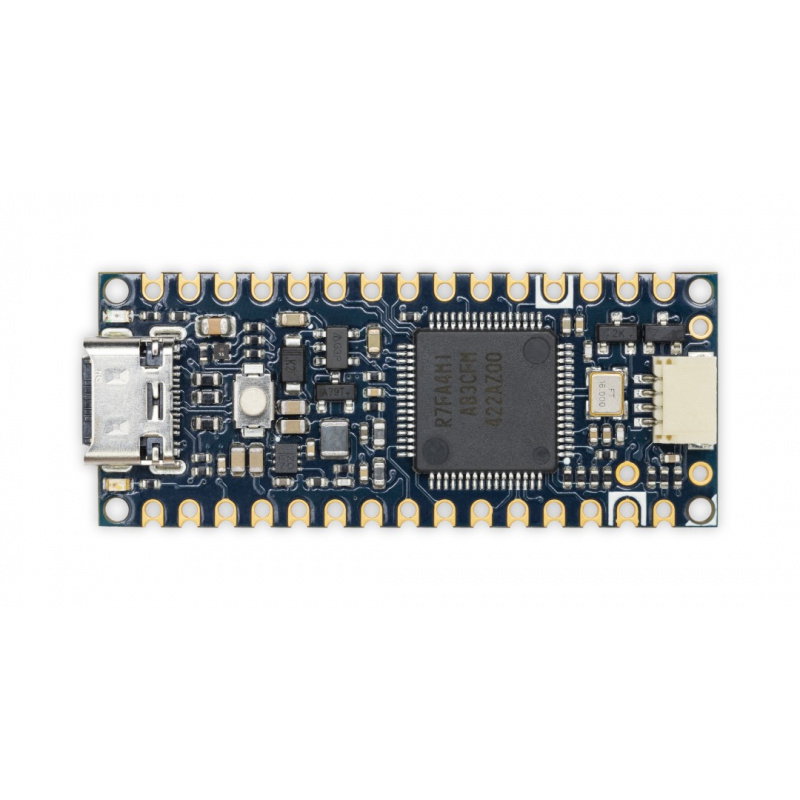

Arduino Nano R4 - ABX00142.
Der eingebaute Qwiic-Anschluss erleichtert die Integration mit einer Vielzahl von Sensoren und Peripheriegeräten.
Hauptmerkmale des Arduino Nano R4
- Leistungsstarker RA4M1 Mikrocontroller: 256 kB Flash, 32 kB RAM, UNO R4 kompatibel
- Kompaktes Format von 4,3 x 1,7 cm: ideal für platzbeschränkte Anwendungen
- Lötfelder: ermöglicht Oberflächenmontage auf kundenspezifischen PCBs
- Einseitiges Design: erleichtert die automatisierte SMD-Bestückung
- Qwiic-Stecker: ermöglicht den schnellen Anschluss von Sensoren und Zubehör
- Programmierbare RGB-LED: visuelle Anzeige des Betriebsstatus
Vielseitige Schnittstellen und Anschlussmöglichkeiten in einem kompakten Formfaktor
Der Nano R4 bietet eine Vielzahl von Schnittstellen, darunter 14 digitale Leitungen, 8 analoge Eingänge, 6 PWM-Kanäle, 1x UART, 1x SPI und 2x I2C (5 V und 3,3 V - Qwiic). Außerdem befindet sich auf der Platine ein Anschluss USB Typ Cein linearer Spannungsregler (VBAT), sowie Standard- und RGB-LEDs. Das Layout und die Pin-Typen sind mit der Nano-Familie kompatibel, so dass die Kompatibilität mit vorhandenem Zubehör gewährleistet ist. Die Stromversorgung ist über einen USB-Typ-C-Anschluss oder eine externe Spannungsquelle im Bereich von 6 V bis 21 V möglich, die an den VIN-Pin angeschlossen wird.
Anwendungen in der Praxis
- Eingebettete Systeme in der industriellen Automatisierung
- Miniaturisierte Roboterkonstruktionen und Automatisierung
- Prototypen auf dem Weg in die Serienfertigung
- Kundenspezifische Plattformen und kommerzielle Produkte
Der Arduino Nano R4 ist ideal für die Integration in kompakte und platzbeschränkte Anwendungen.
Das Board enthält keine Anschlüsse. Wir bieten auch eine Version des Boards an, die mit vorgelöteten Steckern ausgestattet ist.
Technische Daten des Arduino Nano R4
- Mikrocontroller: Renesas R7FA4M1AB3CFM (RA4M1)
- Taktrate: 48 MHz
- Speicher: 256 kB Flash, 32 kB RAM
- Pin-Kompatibilität: mit Arduino Nano Familie
- Schnittstellen: 1x UART, 1x SPI, 1x CAN, 2x I2C (5 V und 3,3 V)
- Eingänge / Ausgänge: 14 digital, 8 analog, 6 PWM, 1 DAC
- LEDs: Benutzer-LED, RGB-LED
- Anschlüsse: USB Typ C, Qwiic
- Betriebsspannung: 5 V
- Versorgungsspannungsbereich: 6 V bis 21 V
- Abmessungen: 43 x 17 mm
Inhalt des Kits
- 1x Arduino Nano R4 Platine ohne Stecker
