Produktbeschreibung: Arduino Nano R4 mit Anschlüssen - ABX00143
Der Arduino Nano R4 ist ein kompaktes Board der Arduino-Familie, das auf dem gleichen Renesas RA4M1 Mikrocontroller basiert wie der Arduino Uno R4 Minima. Es kombiniert kompakte Größe mit hoher Rechenleistung. Das Modul verfügt über 256 kB Flash-Speicher und 32 kB RAM sowie über 14 digitale Pins, sechs PWM-Kanäle und acht analoge Pins. Dank der Lötfelder ist das Board ideal für die SMD-Montage auf kundenspezifischen Leiterplatten. Die volle Kompatibilität mit dem Arduino-Ökosystem bleibt erhalten, und das Vorhandensein von zwei I2C-Bussen - 3,3 V (Qwiic) und 5 V - ermöglicht eine bequeme Erweiterung der Funktionen. In dieser Version ist das Modul werkseitig mit gelöteten Steckern ausgestattet, was den sofortigen Einsatz in Prototypen erleichtert.

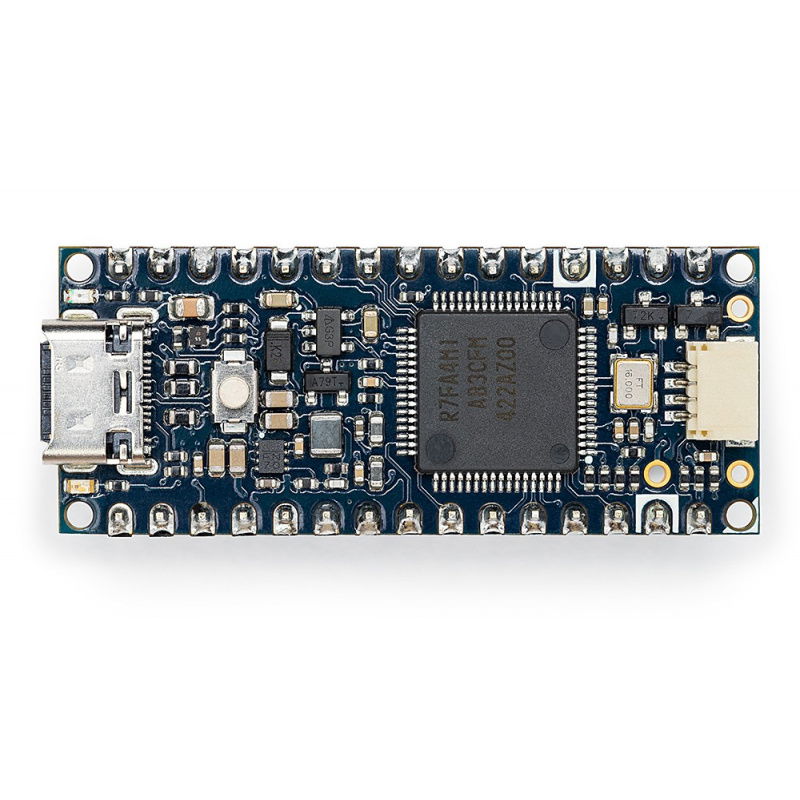

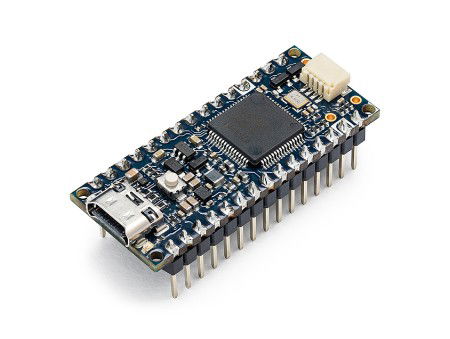

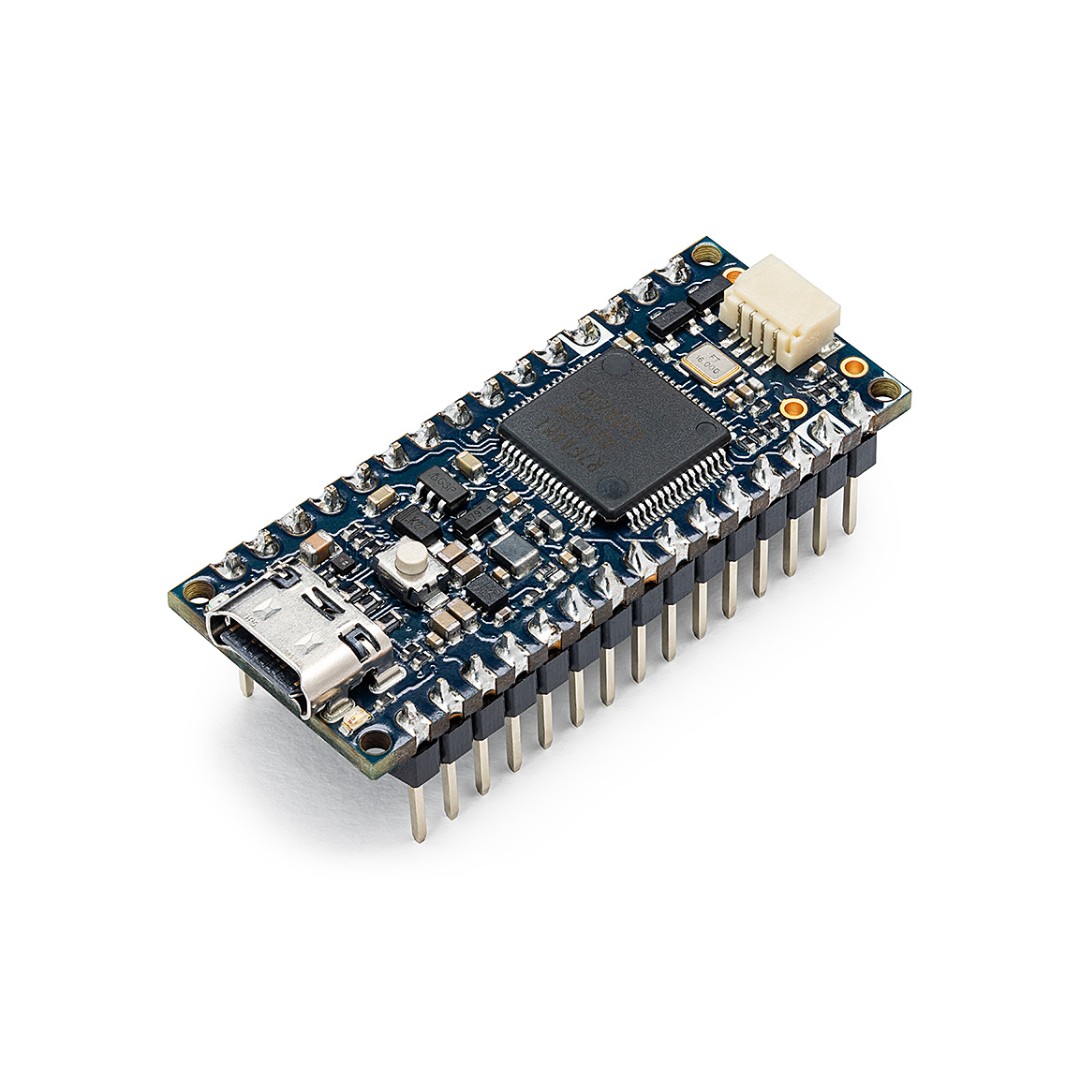

Arduino Nano R4 mit Anschlüssen - ABX00143.

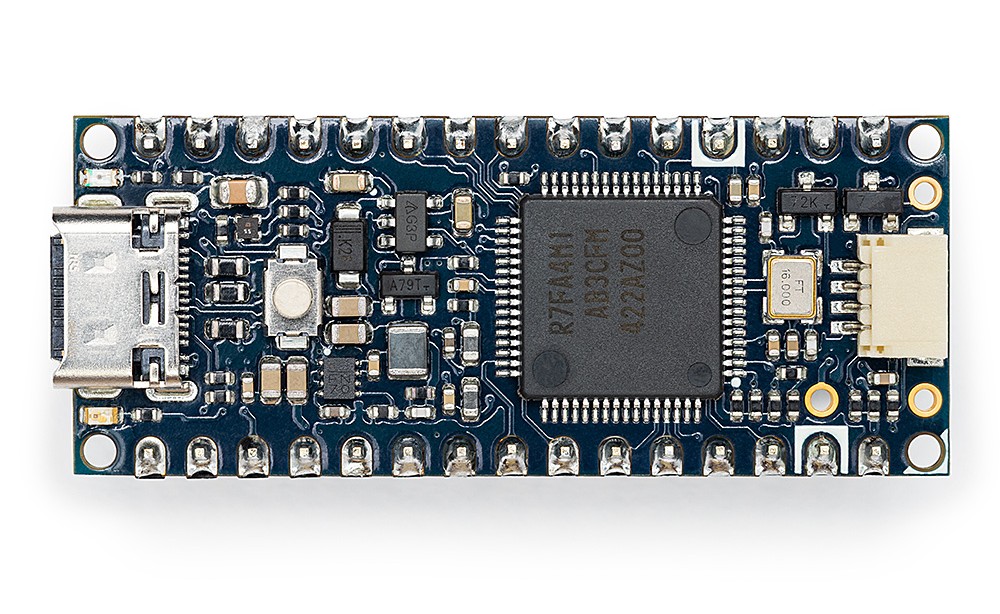

Der eingebaute Qwiic-Anschluss erleichtert die Integration mit einer Vielzahl von Sensoren und Peripheriegeräten.
Hauptmerkmale des Arduino Nano R4
- Leistungsstarker Mikrocontroller RA4M1: 256 kB Flash, 32 kB RAM, UNO R4 kompatibel
- Kompaktes Format von 43 x 17 mm: ideal für Anwendungen mit begrenztem Platzangebot
- Gelötete Anschlüsse: ermöglicht schnelle Inbetriebnahme auf Kontaktplatinen
- Kompatibel mit der Nano-Familie: gleiche Pinbelegung und Funktionalität
- Einseitiges Design: erleichtert die automatisierte SMD-Bestückung
- Qwiic-Stecker: für den schnellen Anschluss von Sensoren und Zubehör
- Programmierbare RGB-LED: visuelle Anzeige des Betriebszustands
Vielseitige Schnittstellen und Anschlussmöglichkeiten in einem kompakten Formfaktor
Der Nano R4 bietet eine Vielzahl von Schnittstellen, darunter 14 digitale Leitungen, 8 analoge Eingänge, 6 PWM-Kanäle, 1x UART, 1x SPI und 2x I2C (5 V und 3,3 V - Qwiic). Außerdem befindet sich auf der Platine ein Anschluss USB Typ Cein linearer Spannungsregler (VBAT), sowie Standard- und RGB-LEDs. Das Layout und die Pin-Typen sind mit der Nano-Familie kompatibel, so dass die Kompatibilität mit vorhandenem Zubehör gewährleistet ist. Die Stromversorgung ist über einen USB-Typ-C-Anschluss oder eine externe Spannungsquelle von 6 V bis 21 V möglich, die an den VIN-Pin angeschlossen wird.
Praktische Anwendungen
- Ausbildung und Prototyping: schneller Start ohne Löten, ideal für Kurse und kreative Projekte
- Eingebettete Systeme und Automatisierung: kompakte Größe und Zuverlässigkeit
- Hausautomatisierung: einfacher Anschluss von Sensoren und Aktoren
- Robotik und Automatisierung: für miniaturisierte Systeme und interaktive Geräte
- ProprietäreHardware-Plattformen: Integration in Leiterplatten mit Half-Slot-Anschlüssen
Der Arduino Nano R4 ist ideal für die Integration in kompakte und platzbeschränkte Anwendungen.

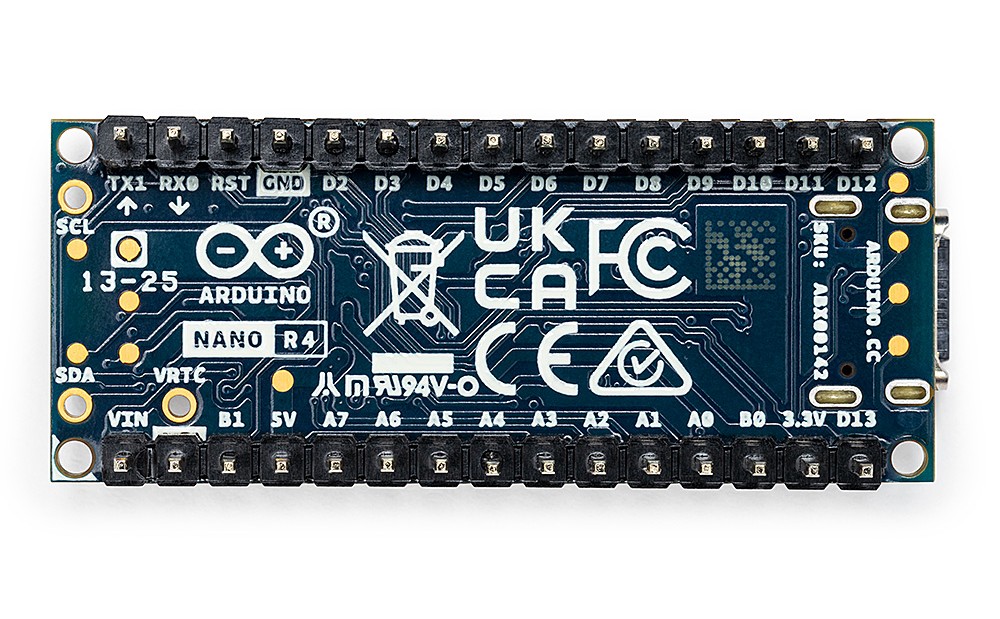

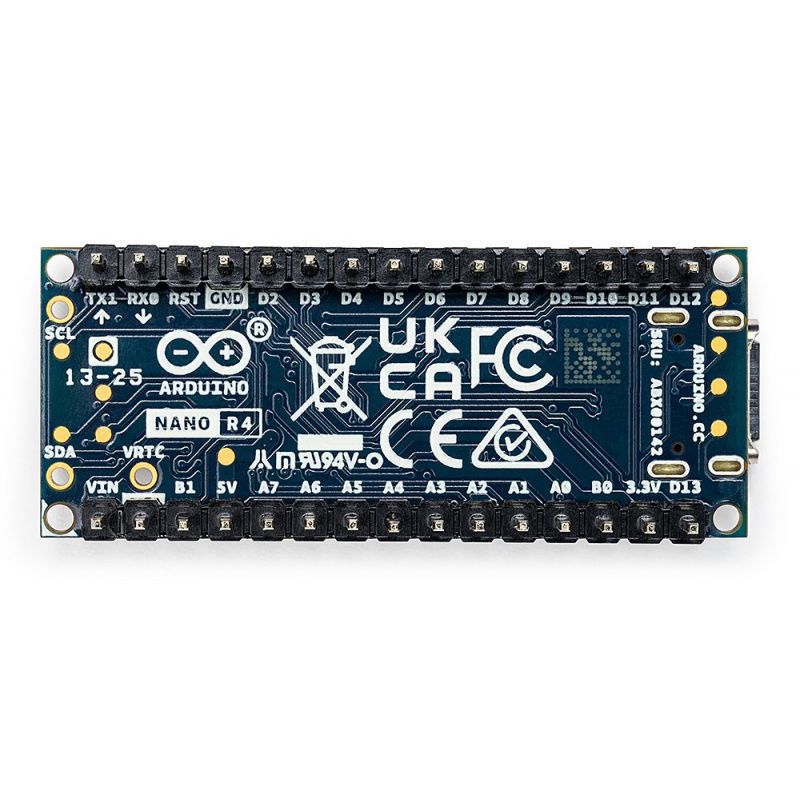

Das Board wird mit vorgelöteten Anschlüssen geliefert.
Technische Daten des Arduino Nano R4
- Mikrocontroller: Renesas R7FA4M1AB3CFM (RA4M1)
- Taktrate: 48 MHz
- Speicher: 256 kB Flash, 32 kB RAM
- Pin-Kompatibilität: mit Arduino Nano Familie
- Schnittstellen: 1x UART, 1x SPI, 1x CAN, 2x I2C (5 V und 3,3 V)
- Eingänge / Ausgänge: 14 digital, 8 analog, 6 PWM, 1 DAC
- LEDs: Benutzer-LED, RGB-LED
- Anschlüsse: USB Typ C, Qwiic
- Betriebsspannung: 5 V
- Versorgungsspannungsbereich: 6 V bis 21 V
- Abmessungen: 43 x 17 mm

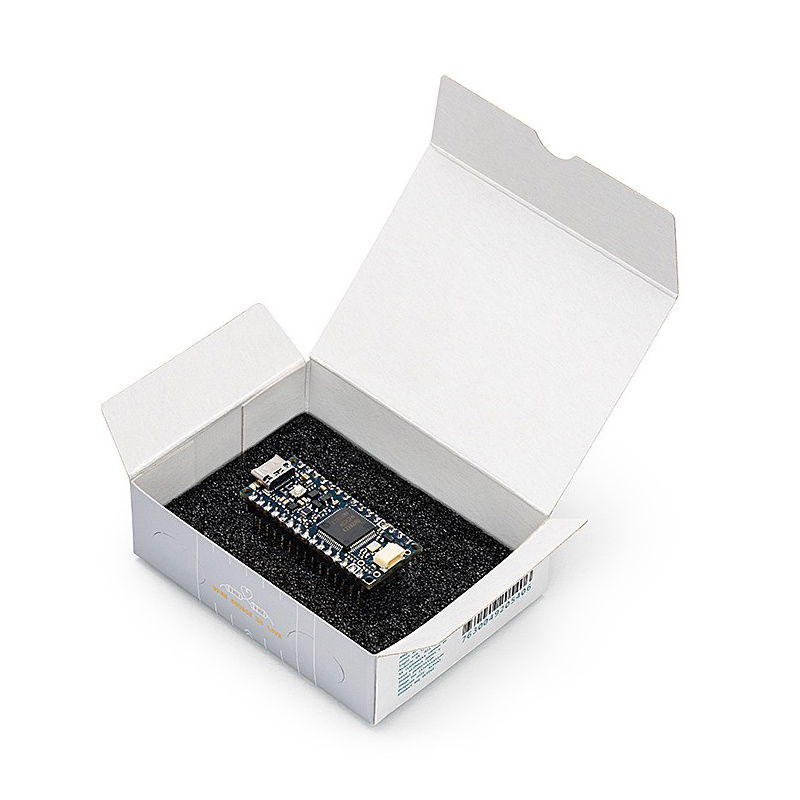

Inhalt des Bausatzes
- 1x Arduino Nano R4 Platine mit gelöteten Anschlüssen
