Produktbeschreibung: Arduino Nano Every
Das Every-Modell basiert auf dem ATMega4809 AVR -Prozessor mit einer Taktrate von 20 MHz, ausgestattet mit 48 KB Flash-Speicher und 256 B EEPROM-Speicher. Es gibt 30 Stifte für den Benutzer, 15 auf jeder Seite. Für die Kommunikation mit dem PC ist der Mikrocontroller ATSAMD11D14A zuständig. Die Platte misst 45 x 18 mm.
Programmierung und Möglichkeiten von Arduino Nano Every
Sie können das Arduino Nano Every Board über die Arduino IDE sowohl online als auch offline programmieren. Der Mikrocontroller ATSAMD11D14A arbeitet als USB-UART-Konverter. Auf den herausgeführten 30 Pins findet man unter anderem GPIO, SPI, I2C, PWM, USART und ADC . Power- und RESET-Pins stehen dem Benutzer ebenfalls zur Verfügung.

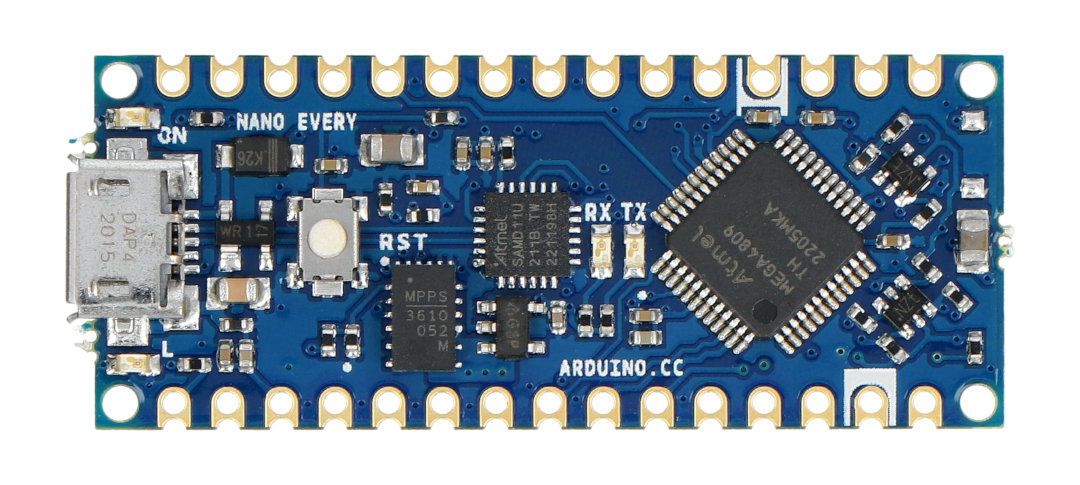

Arduino Nano Jedes Board.

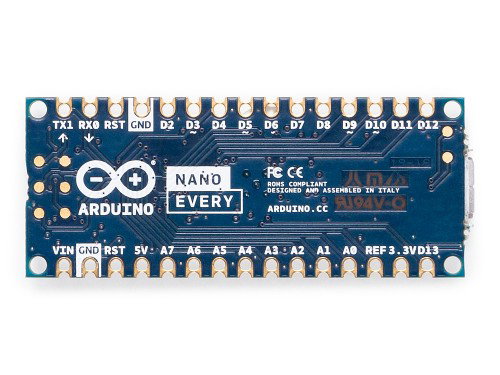

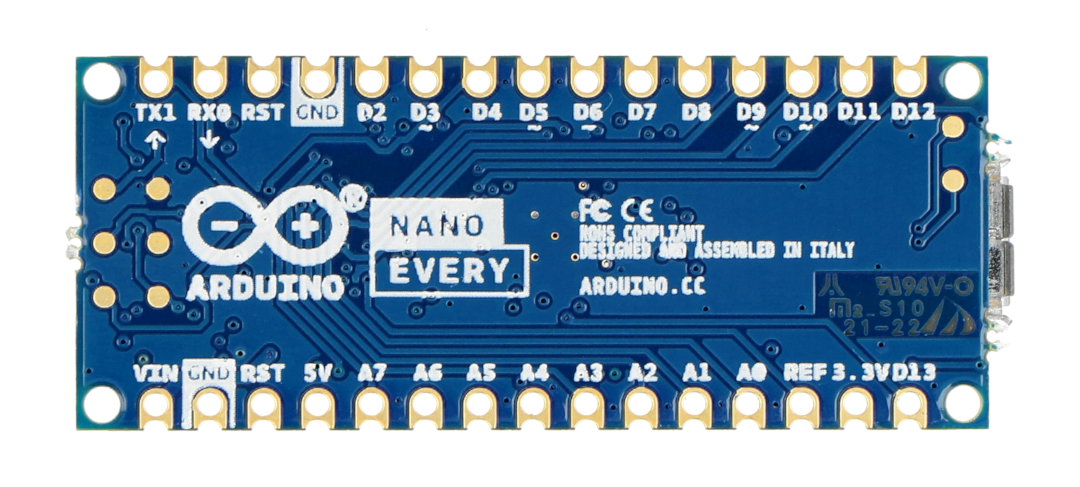

Arduino Nano Alle Ausgänge.
|
Die angebotene Platine verfügt über Klemmen zur Selbstkonfektionierung. Wir bieten auch eine Version mit Anschlüssen an. |
Hauptmerkmale von Arduino Nano Every
Dem Nano-Anwender stehen 14 digitale Pins, 6 PWM-Pins und 8 analoge Pins zur Verfügung. Arduino Nano Every kann über den microUSB-Anschluss mit einer Spannung von 5 V oder über den Ausgang V in mit einer Spannung von 6 V bis 21 V versorgt werden.
Spezifikation des Arduino Nano Every Boards
- Versorgungsspannung: 6 V bis 21 V
- Mikrocontroller: ATMega4809
- Taktfrequenz: 20 MHz
- Flash-Speicher: 48 KB
- SRAM-Speicher 6 kB
- EEPROM 256 B-Speicher
- Digitale Stifte: 14
- PWM-Pins: 6
- Analoge Pins: 8
- MicroUSB-Buchse
- Schnittstellen: GPIO, SPI, I2C, USART, PWM
- Wandler: ADC
- Abmessungen: 45 x 18 mm
Führt
| Stift | Bezeichnung | Typ | Beschreibung |
|---|---|---|---|
| 1 | D13 | Digital | SPI, SCK, GPIO |
| 2 | + 3V3 | Leistung | Stromversorgung für externe Geräte |
| 3 | AREF | Analog | Referenzpin, kann wie GPIO verwendet werden |
| 4 | A0 | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 5 | A1 | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 6 | A2 | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 7 | A3 | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 8 | A4 / SDA | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 9 | A5 / SKL | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 10 | A6 | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 11 | A7 | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 12 | +5 V. | Leistung | Stromversorgung für externe Geräte |
| 13 | RST | Digitale Eingabe | Aktives Zurücksetzen |
| 14 | Masse | Leistung | Masse |
| 15 | Fahrgestellnummer | Leistung | Leistung |
| 16 | Senden | Digital | USART TX , kann wie GPIO verwendet werden |
| 17 | Empfang | Digital | USART RX , kann wie GPIO verwendet werden |
| 18 | RST | Digital | Aktives Zurücksetzen |
| 19 | Masse | Leistung | Masse |
| 20 | D2 | Digital | GPIO |
| 21 | D3 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 22 | D4 | Digital | GPIO |
| 23 | D5 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 24 | D6 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 25 | D7 | Digital | GPIO |
| 26 | D8 | Digital | GPIO |
| 27 | D9 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 28 | D10 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 29 | D11 / MOSI | Digital | MOSI SPI , kann wie GPIO verwendet werden |
| dreißig | D12 / MISO | Digital | SPI MISO , kann wie GPIO verwendet werden |
Arduino Nano Every - ABX00028
Das vorgestellte Arduino Nano-Modul wurde für Projekte entwickelt, die einen kleinen Mikrocontroller erfordern, der sich durch einfache und intuitive Bedienung auszeichnet. Die Fliese eignet sich perfekt für Projekte wie ein elektronisches Musikinstrument.
Darüber hinaus eignet sich der Arduino Nano Every - ABX00028 ideal zur Steuerung anderer Geräte oder einzelner Teile eines umfangreichen Projekts.
Arduino Nano Every - ABX00028 - was zeichnet ein kompaktes Modul noch aus?
Ein leistungsfähiger Prozessor kombiniert mit mehr Speicher sorgt für den universellen Einsatz des Moduls. Personen, die zuvor den Arduino Nano-Mikrocontroller verwendet haben, können den Code erfolgreich verwenden, um mit dem Arduino Nano Every - ABX00028 zu arbeiten.
Solche Lösungen reduzieren den Zeitaufwand für den Austausch des Mikrocontrollers durch eine effizientere Version erheblich.
Das Sortiment unseres Shops umfasst auch eine riesige Auswahl an Zubehör, das mit allen gängigen Mikrocontrollern vollständig kompatibel ist.
