Produktbeschreibung: Arduino Nano Every
Version des beliebten Arduino Nano-Boards . Das Every-Modell basiert auf dem ATMega4809 AVR -Prozessor mit einer Taktrate von 20 MHz, ausgestattet mit 48 KB Flash-Speicher und 256 B EEPROM-Speicher. Es gibt 30 Stifte für den Benutzer, 15 auf jeder Seite. Für die Kommunikation mit dem PC ist der Mikrocontroller ATSAMD11D14A zuständig. Die Platte misst 45 x 18 mm.
Programmierung und Möglichkeiten von Arduino Nano Every
Der Arduino Nano Jedes Board kann über die Arduino IDE sowohl online als auch offline programmiert werden. Der Mikrocontroller ATSAMD11D14A arbeitet als USB-UART-Konverter. Auf den 30 Pins findet man unter anderem GPIO, SPI, I2C, PWM, USART, DAC und ADC . Power- und RESET-Pins stehen dem Benutzer ebenfalls zur Verfügung.

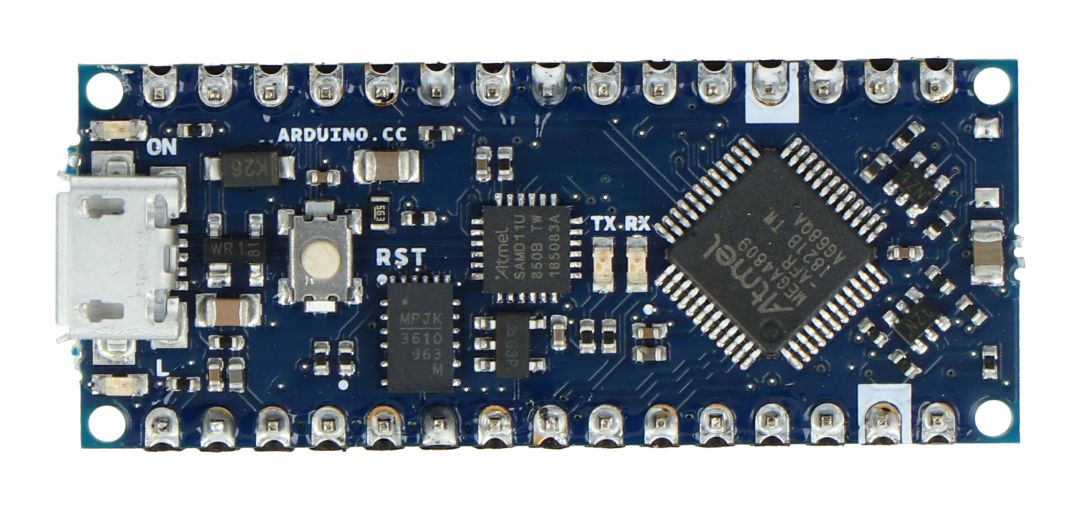

Arduino Nano Jedes Board.

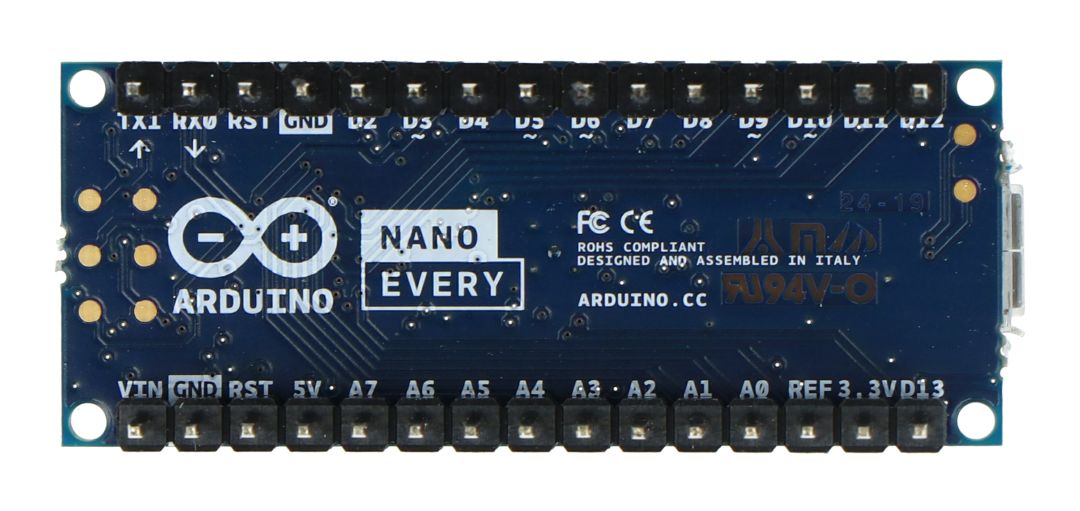

Arduino Nano Alle Ausgänge.Die angebotene Platine hat gelötete Pins. Wir bieten auch eine Version ohne Stecker an. |
Hauptmerkmale von Arduino Nano Every
Dem Nano-Anwender stehen 14 digitale Pins, 6 PWM-Pins und 8 analoge Pins zur Verfügung. Arduino Nano Every kann über den microUSB-Anschluss mit einer Spannung von 5 V oder über den Ausgang V in mit einer Spannung von 6 V bis 21 V versorgt werden.
Spezifikation des Arduino Nano Every Boards
- Versorgungsspannung: 6 V bis 21 V
- Mikrocontroller: ATMega4809
- Taktfrequenz: 20 MHz
- Flash-Speicher: 48 KB
- SRAM-Speicher 6 kB
- EEPROM 256 B-Speicher
- Digitale Stifte: 14
- PWM-Pins: 6
- Analoge Pins: 8
- MicroUSB-Buchse
- Schnittstellen: GPIO, SPI, I2C, USART, PWM
- Wandler: ADC, DAC
- Abmessungen: 45 x 18 mm
Führt
| Stift | Bezeichnung | Typ | Beschreibung |
|---|---|---|---|
| 1 | D13 | Digital | SPI, SCK, GPIO |
| 2 | + 3V3 | Leistung | Stromversorgung für externe Geräte |
| 3 | AREF | Analog | Referenzpin, kann wie GPIO verwendet werden |
| 4 | A0 / DAC0 | Analog | ADC-Eingang / DAC-Ausgang, kann wie GPIO verwendet werden |
| 5 | A1 | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 6 | A2 | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 7 | A3 | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 8 | A4 / SDA | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 9 | A5 / SKL | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 10 | A6 | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 11 | A7 | Analog | ADC-Eingang, kann wie GPIO verwendet werden |
| 12 | +5 V. | Leistung | Stromversorgung für externe Geräte |
| 13 | RST | Digitale Eingabe | Aktives Zurücksetzen |
| 14 | Masse | Leistung | Masse |
| 15 | Fahrgestellnummer | Leistung | Leistung |
| 16 | Senden | Digital | USART TX , kann wie GPIO verwendet werden |
| 17 | Empfang | Digital | USART RX , kann wie GPIO verwendet werden |
| 18 | RST | Digital | Aktives Zurücksetzen |
| 19 | Masse | Leistung | Masse |
| 20 | D2 | Digital | GPIO |
| 21 | D3 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 22 | D4 | Digital | GPIO |
| 23 | D5 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 24 | D6 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 25 | D7 | Digital | GPIO |
| 26 | D8 | Digital | GPIO |
| 27 | D9 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 28 | D10 / PWM | Digital | GPIO, kann wie GPIO verwendet werden |
| 29 | D11 / MOSI | Digital | MOSI SPI , kann wie GPIO verwendet werden |
| dreißig | D12 / MISO | Digital | SPI MISO , kann wie GPIO verwendet werden |

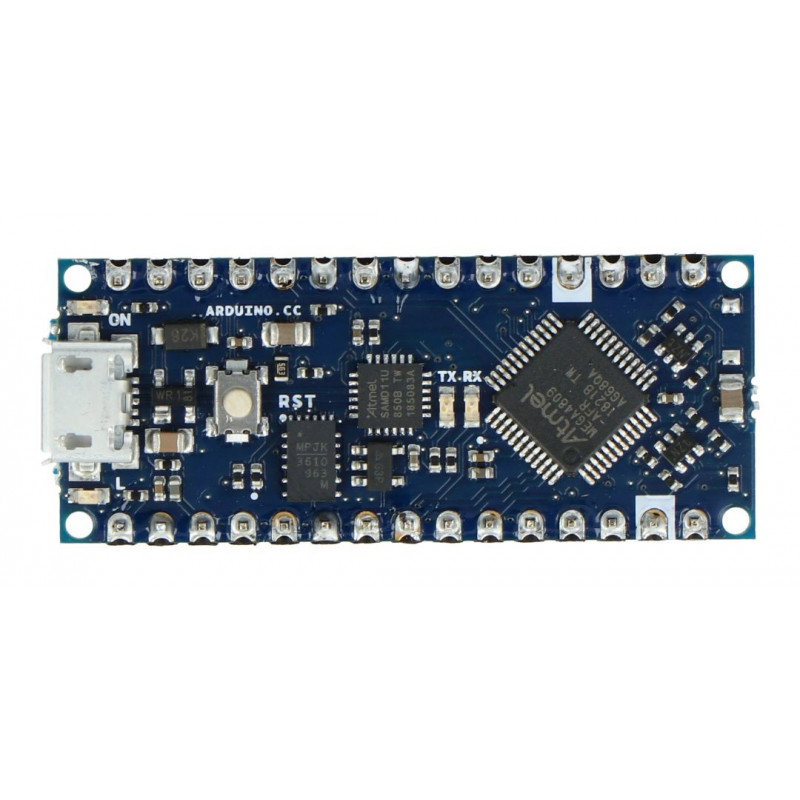

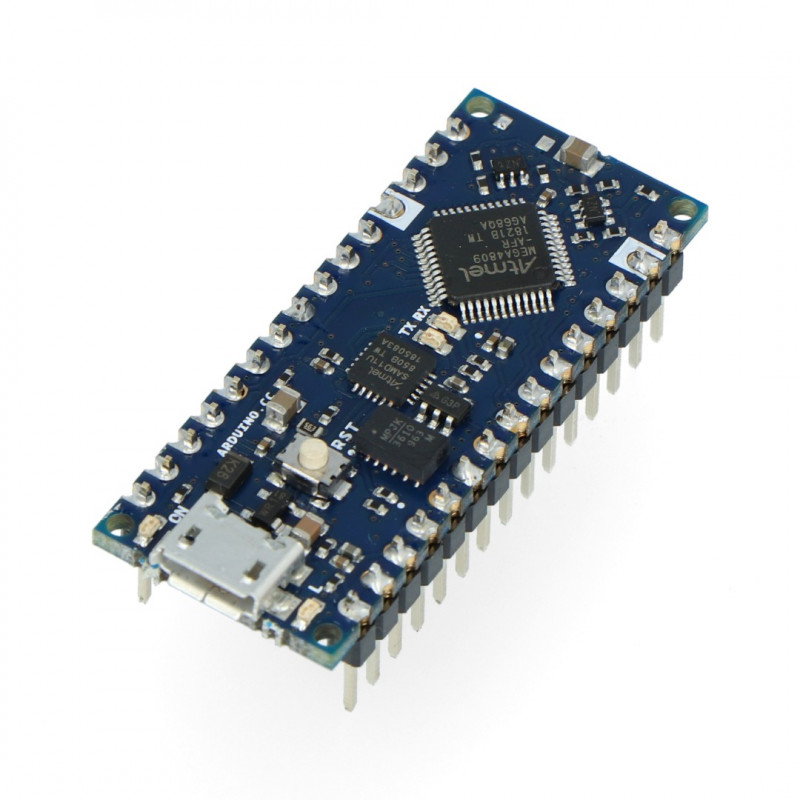

Arduino Nano Every mit Anschlüssen - ABX00033
Der beschriebene Arduino Nano Every Chip ist aufgrund seines geringen Gewichts und seiner kompakten Größe ideal für mobile Projekte. Darüber hinaus wird es häufig zur Steuerung von Geräten verwendet, die für einen ordnungsgemäßen Betrieb Systeme benötigen, die sich durch eine einfache und intuitive Bedienung auszeichnen.
Arduino Nano Jedes Modell mit Anschlüssen ABX00033 kann erfolgreich für elektronische Musikinstrumente verwendet werden. Darüber hinaus eignet es sich hervorragend zur Steuerung eines ausgewählten Teils komplexerer Projekte.
Arduino Nano Every mit ABX00033-Anschlüssen – kompakte Größe und vielseitige Verwendung
Das vorgestellte System ist der Nachfolger des beliebten Mikrocontrollers Arduino Nano. Im Vergleich zum Vorgänger zeichnet es sich durch einen effizienteren Prozessor und mehr RAM-Speicher aus.
Benutzer der vorherigen Version von Arduino Nano müssen den Code nicht neu schreiben. Die Programmierung des Arduino Nano Every kann mit dem zuvor verwendeten Code erfolgen.
