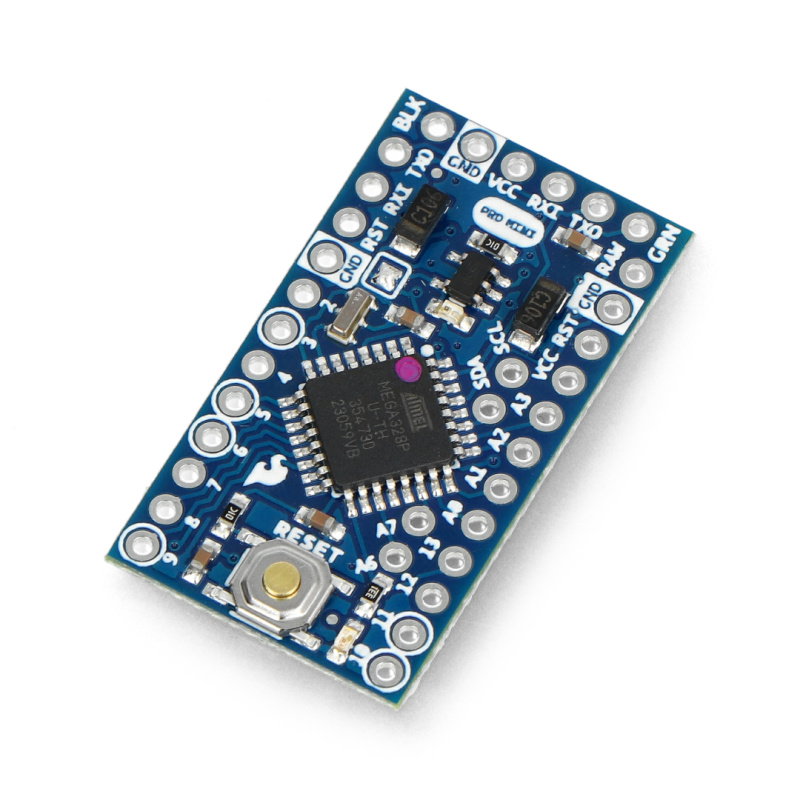

Arduino Pro Mini 328 - 5 V / 16 MHz - SparkFun DEV-11113

Index: SPF-01595 EAN: 5903351240673

Das Modul basiert auf dem Arduino® Uno , zeichnet sich durch geringe Größe und niedriges Profil aus. Es verfügt über einen Atmega328-Mikrocontroller, ausgestattet mit 32 KB Flash-Speicher, 2 KB RAM, 14 digitalen Ein- / Ausgängen, von denen 6 als PWM-Kanäle verwendet werden können, 8 analogen Eingängen und gängigen Kommunikationsschnittstellen.

Arduino Pro Mini 328 - 5 V / 16 MHz - SparkFun DEV-11113
15,90 €
12,93 € zzgl. MwSt.
Erhältlich
Versand 24h
30 Tage Rückgaberecht
PayPal Bezahlung
Hersteller: SparkFun

Produktbeschreibung: Arduino Pro Mini 328 - 5V / 16MHz

Der Arduino Pro Mini basiert auf dem beliebten Uno-Modul. Das Board enthält einen ATmega328-Mikrocontroller , ausgestattet mit 14 digitalen Ein-/Ausgängen, von denen 6 als PWM-Ausgänge (z. B. zur Motorsteuerung) und 8 analogen Eingängen verwendet werden können. Das System wird mit einem 16-MHz-Taktsignal getaktet, arbeitet mit einer Spannung von 5,0 V, verfügt über 32 KB Flash-Speicher und 2 KB SRAM-Speicher. Im Gegensatz zum Arduino Pro hat die Arduino Pro Mini-Version keine Anschlüsse, sodass sie klein bleibt . Der Anwender entscheidet, welche Pins er benötigt.

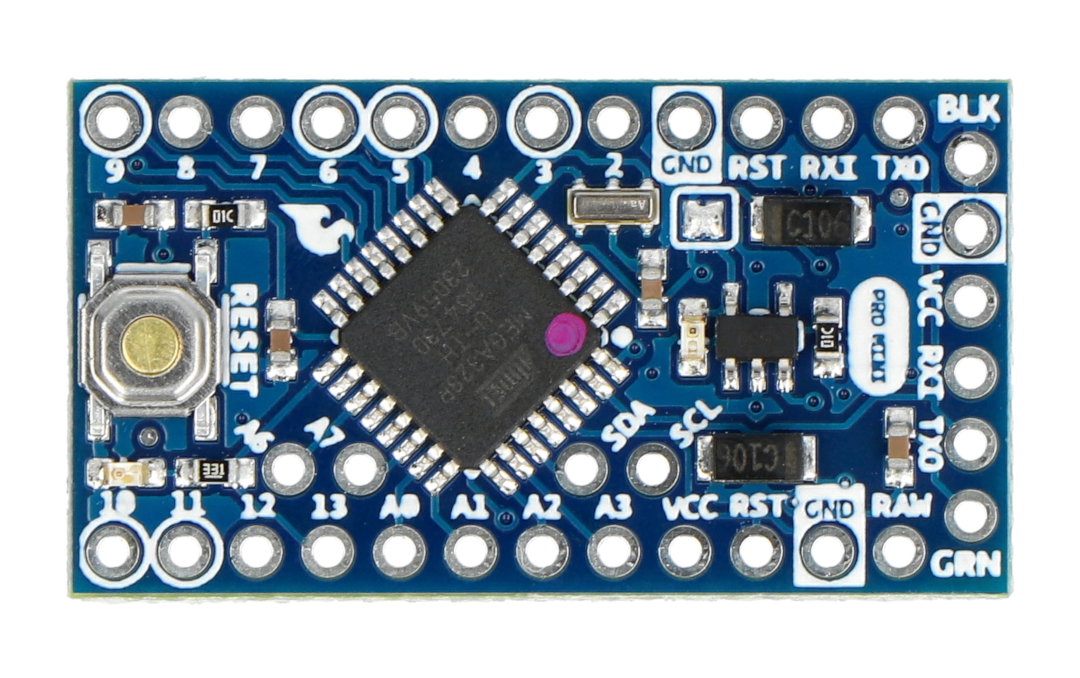

Arduino Pro Mini 238 - 5 V / 16 MHz Arduino Pro Mini238.

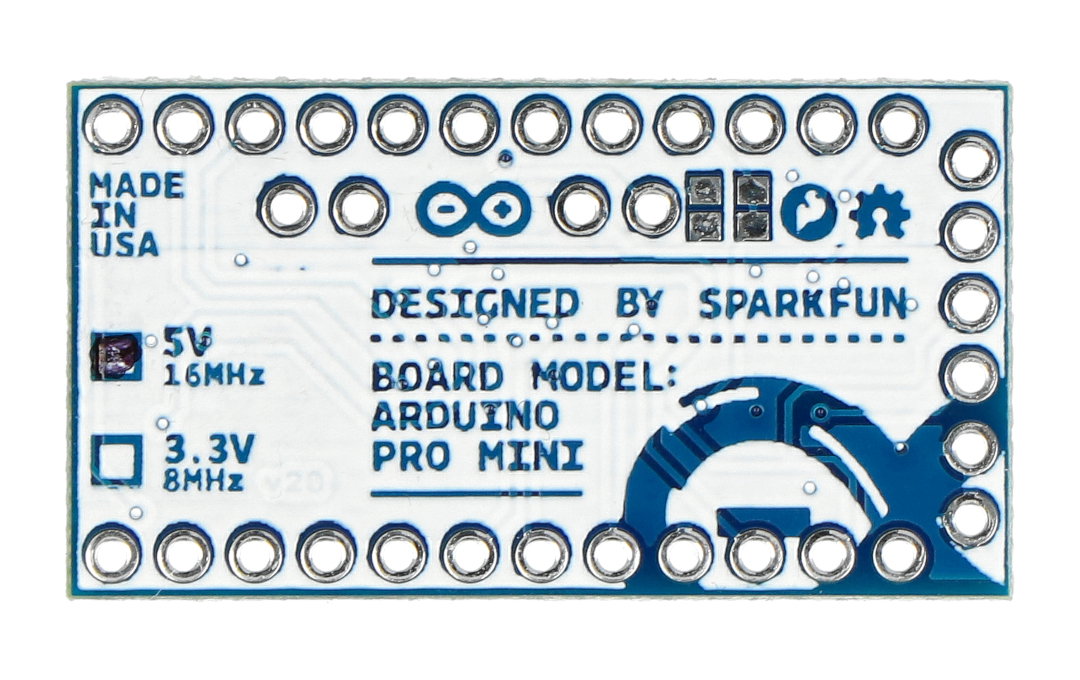

Das Modul wurde auf einem 0,8 mm dicken Laminat hergestellt.

Technische Daten des Arduino Pro Mini 328 - 5 V / 16 MHz

  • Versorgungsspannung: 5 V bis 12 V
  • Mikrocontroller: ATmega328
    • Maximale Taktfrequenz: 16 MHz
    • SRAM-Speicher: 2 kB
    • Flash-Speicher: 32 KB (5 KB sind für Bootloader reserviert)
    • EEPROM-Speicher: 1 kB
  • I/O-Pins: 14
  • PWM-Kanäle: 6
  • Anzahl der analogen Eingänge: 8
  • Serielle Schnittstellen: UART, SPI, I2C
  • Externe Interrupts
  • Schutz gegen zu hohen Stromfluss
  • Das Modul ist auf einem 0,8 mm dicken Laminat aufgebaut
  • Gewicht weniger als 2 g
  • Abmessungen: 33 x 18 mm

Diese Version arbeitet mit einer Spannung von 5,0 V bei einer Frequenz von 16 MHz. In unserem Angebot finden Sie auch das Pro Mini 3,3 V / 8 MHz Modul . Zum Programmieren des Boards wird ein USB-UART-Konverter benötigt.

Arduino Pro Mini - Leistung

Wenn die Versorgungsspannung höher als 5 V ist, sollte sie an den RAW-Pin angeschlossen werden, der mit dem Stabilisator verbunden ist. VCC ist direkt mit den Pins des Mikrocontrollers verbunden, das Anschließen einer Spannung von mehr als 5,0 V kann den Chip dauerhaft beschädigen.

Arduino Pro Mini - Programmierung

Das Erstellen und Hochladen von Software ist dank der vom Hersteller bereitgestellten kostenlosen Umgebung möglich. Dieses Board hat keinen Chip, der die USB-Schnittstelle steuert. Daher wird zur Programmierung ein UART - USB Adapter benötigt. Die Programmierung des Arduino Pro Mini sollte mit dem Kauf eines Adapters beginnen.

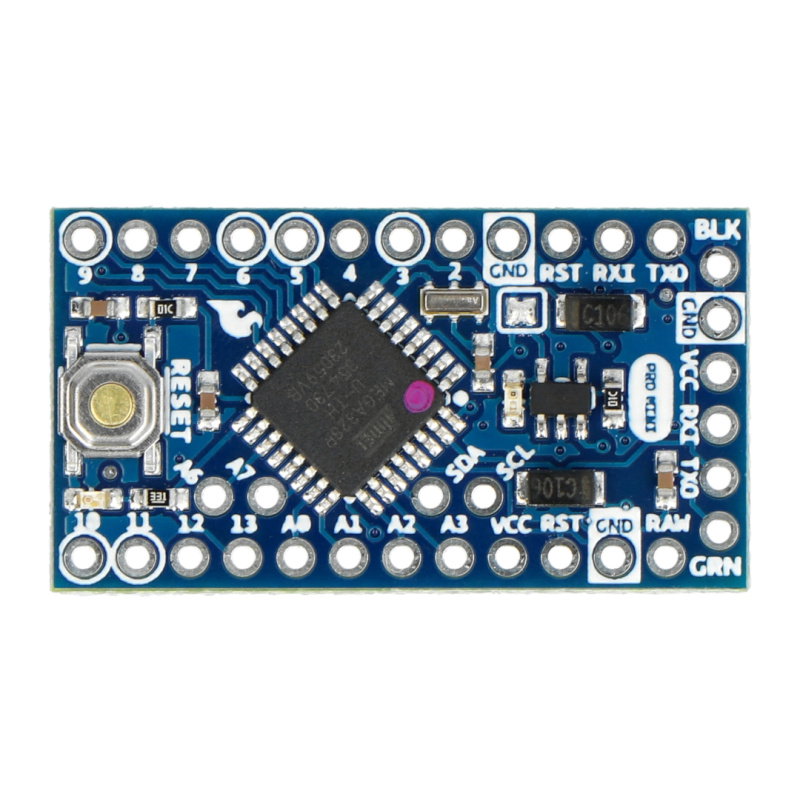

Arduino Pro Mini 328 - 5 V / 16 MHz - SparkFun DEV-11113

Das vorgestellte Arduino Pro Mini-Modul bietet aufgrund des Fehlens von Lötverbindern die Möglichkeit, Kabel beliebiger Ausrichtung anzuschließen. Es ist ein ideales Angebot für Einsteiger in die Elektronik und Heimwerker, die ihr Abenteuer mit Mikrocontrollern beginnen möchten.

Darüber hinaus unterstützt der Arduino Pro Mini 328 mit 5 V / 16 MHz von SparkFun DEV-11113 das automatische Zurücksetzen. Darüber hinaus wird das Modul direkt an das FTDI Basic Breakout Board angeschlossen.

Was zeichnet den Arduino Pro Mini 328 - 5V / 16MHz - produziert von der Firma SparkFun DEV-11113 noch aus?

Das beschriebene Modul ist mit einem präzisen Spannungsregler ausgestattet, dank dem die Platine Spannungen bis zu 12 VDC sicher aufnehmen kann.

Im Sortiment unseres Shops finden Sie neben einer großen Auswahl an Modulen auch Zubehör für Fliesen, das die Möglichkeiten des Grundgeräts erweitert.

Stromspannung aus 5,0 V
Ausgangsspannung ab 5,0 V
Die Spannung des Ausgangs an 5,0 V
Nominale Ausgangsspannung 5,0 V
UC - Mikrocontroller ATMega328
UC - Kern 8-Bit-AVR
UC - EEPROM-Speicher 1 KB
UC - Flash-Speicher 32 KB
UC - RAM-Speicher 2 KB
UC - Anzahl der Kerne 1. Single-Core
UC - Digitale Stifte 14
UC - analoger Eingang 8
UC - Timing 16 MHz
UC - AC-Konverter 10-bit
UC - PWM-Kanäle 6
UC - I2C-Schnittstelle Ja
UC - UART-Schnittstelle Ja
UC - SPI-Schnittstelle Ja
