Gegenstand des Verkaufs ist das Original-Arduino-Produkt, Botland ist der offizielle Distributor dieser Firma .
Produktbeschreibung: Arduino Leonardo - A000057
Arduino Leonardo ist eine der beliebtesten Versionen der Serie. Das Board enthält einen ATmega32u4-Mikrocontroller mit 20 digitalen Ein-/Ausgängen, von denen 7 als PWM-Ausgänge (z. B. zur Motorsteuerung) und 12 als analoge Eingänge verwendet werden können. Das System ist mit einer Taktfrequenz von 16 MHz getaktet, verfügt über 32 KB Flash-Speicher und 2,5 KB SRAM-Speicher.
Erster Lauf Um Ihnen den Einstieg in das Modul zu erleichtern, haben wir ein Tutorial vorbereitet, das die Installation und den ersten Start der Arduino-Umgebung behandelt. |

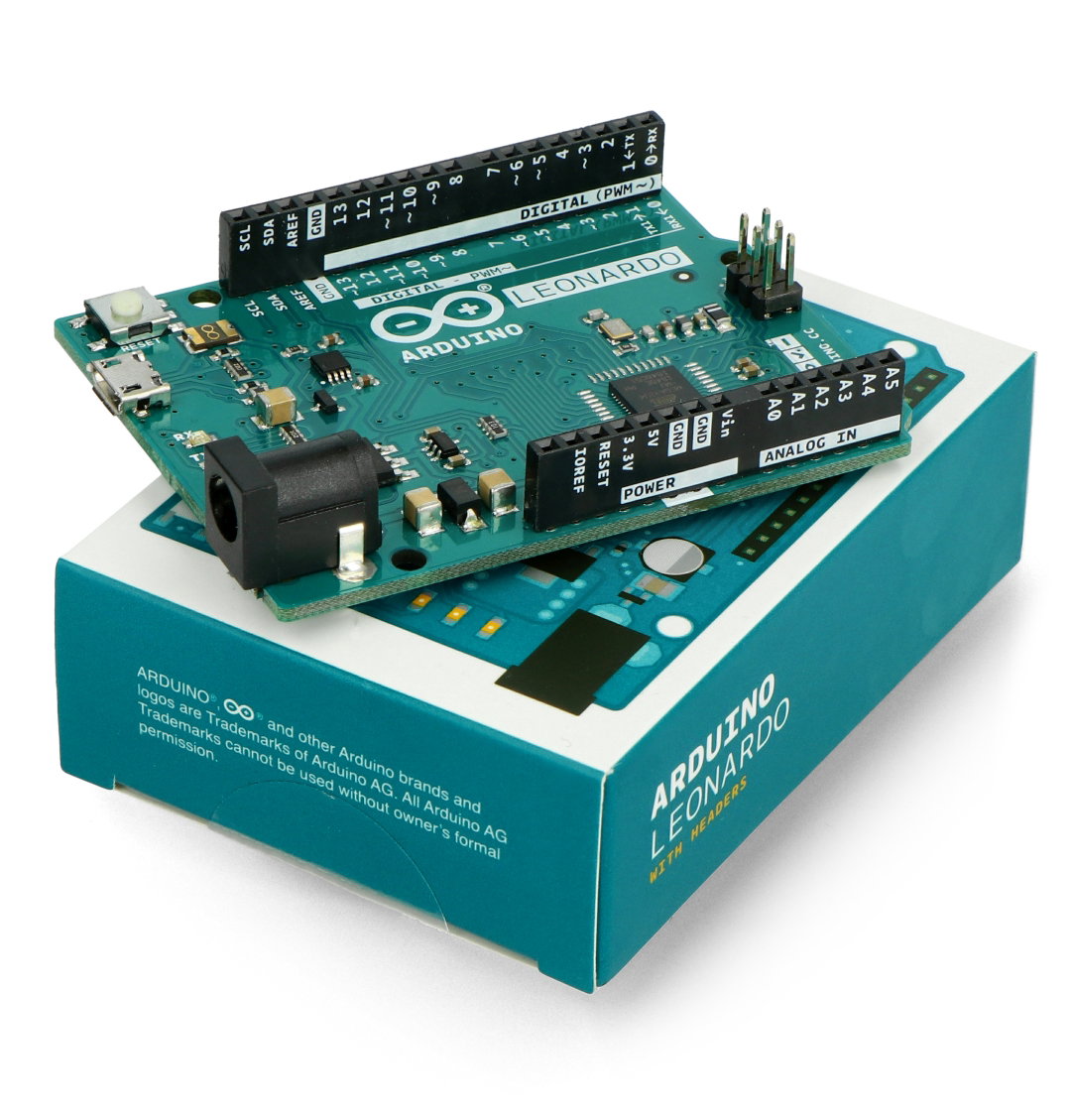

Arduino Leonardo-A000057.
Die Hauptmerkmale des Arduino Leonardo-Moduls
Nachfolgend sind einige Merkmale aufgeführt, die Arduino Leonardo-Module von anderen programmierbaren Boards unterscheiden.
| Name | Beschreibung |
|---|---|
| Bootloader installiert | Dank des installierten Bootloaders benötigt man zum Programmieren des Geräts lediglich ein passendes Micro-USB-Kabel und eine Software von der Herstellerseite . |
| Arduino- Schild | Die Verteilung der Anschlüsse ermöglicht die Installation dedizierter Overlays, der sogenannten Arduino-Schild . |
| Digitale Ausgänge | 20 digitale Ein-/Ausgänge ermöglicht ua Steuerung von LEDs, Relais und Lesen der Tastenzustände. |
| Aktuelle Effizienz | Die maximale Stromausbeute einer einzelnen Leitung beträgt 40 mA. |
| PWM- Ausgänge | 7 PWM-Ausgänge ermöglichen beispielsweise die Steuerung der Motoren und der Helligkeit der LEDs. |
| Analoge Eingänge | 12 Eingänge des eingebauten Analog-Digital-Wandlers mit einer Auflösung von 10-Bit unterstützt ua Sensoren mit Analogausgang. |
| Kommunikation seriell | Das Gerät unterstützt gängige Kommunikationsschnittstellen, darunter: UART, I2C, SPI und USB. |
| Spezialfunktionen | Einige Stifte haben spezielle Funktionen, eine kurze Beschreibung dazu finden Sie in unserem Ratgeber . |
| Eingebauter Speicher | Der Atmega32u4-Chip wird mit einem 16-MHz-Signal getaktet, hat 32 KB Flash-Speicher, 1 KB EEPROM und 2,5 KB SRAM-Speicher. |
| DC- Stromanschluss | Zur Stromversorgung des Arduino kann jedes Netzteil mit einer Spannung von 7 V bis 12 V mit einem DC 5,5 x 2,1 mm Stecker verwendet werden. |
| Stromversorgung über USB-Anschluss | Das Board kann über ein microUSB-Kabel von einem Computer mit Strom versorgt werden, wobei zu beachten ist, dass die maximale Stromausbeute des USB-Anschlusses 500 mA beträgt. Arduino hat ein System, das die Steckdose vor Kurzschlüssen und zu hohem Stromfluss schützt. |
| ICSP -Anschluss | Das Modul verfügt über ICSP-Pins zum Anschluss eines externen AVR-Programmierers . |
| Stift IOREF | Der IOREF-Pin ermöglicht den direkten Zugriff auf die Spannung, mit der die I/O-Ausgänge arbeiten. |
| Eingebaute LEDs | Die angeschlossene LED an Pin 13 ermöglicht das Debuggen einfacher Programme. |
| 3,3 V Ausgang | Der eingebaute Spannungsregler ermöglicht es Ihnen, externe Geräte mit 3,3 V Spannung mit einer Stromaufnahme von bis zu 50 mA zu versorgen. |

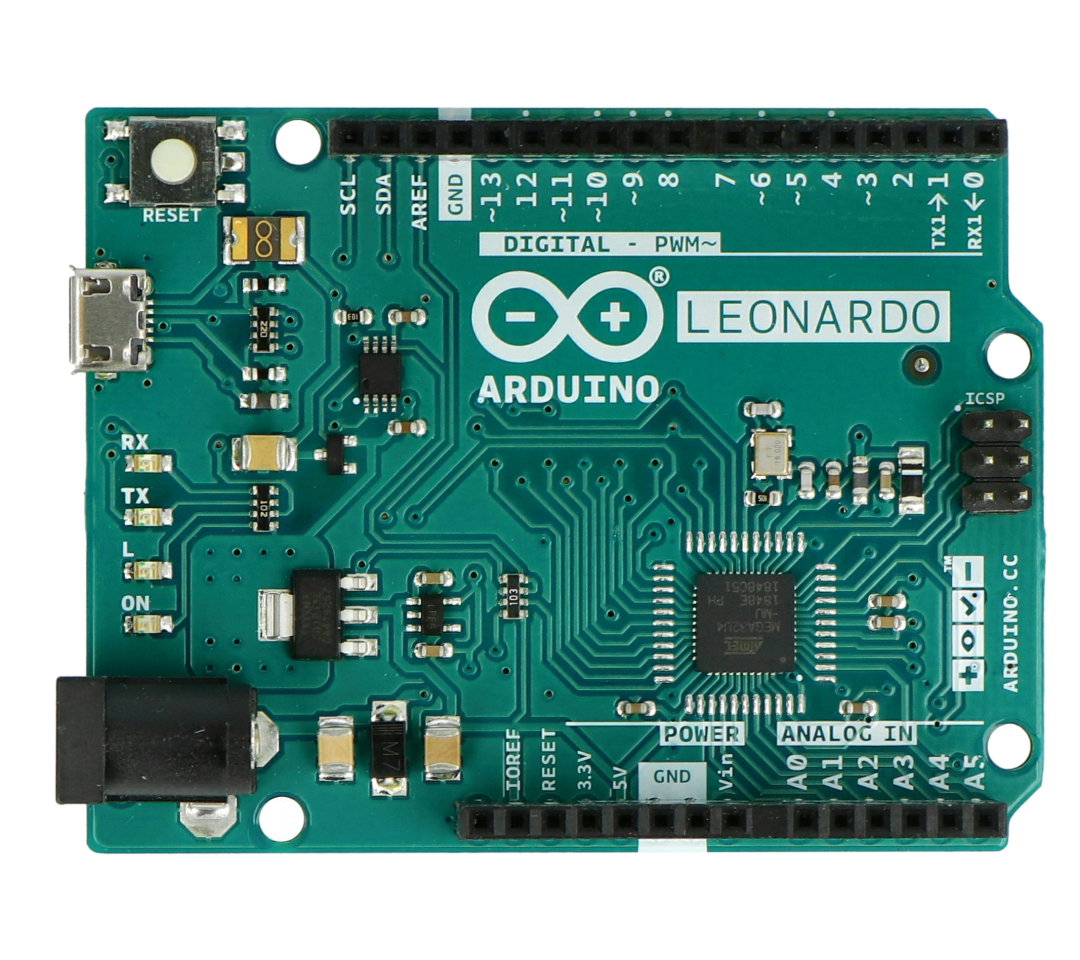

Die Verteilung der Elemente auf dem Arduino Leonardo Board.
Arduino Leonardo Produktspezifikation
- Versorgungsspannung: 7 V bis 12 V
- Modell: Arduino Leonardo - A000057
- Mikrocontroller: ATmega32u4
- Maximale Taktfrequenz: 16 MHz
- SRAM-Speicher: 2,5 kB
- Flash-Speicher: 32 KB (4 KB sind für Bootloader reserviert)
- EEPROM-Speicher: 1 kB
- E/A-Anschlüsse: 20
- PWM-Ausgänge: 7
- Anzahl der analogen Eingänge: 12 (Kanäle des A/C-Wandlers mit einer Auflösung von 10 Bit)
- Serielle Schnittstellen: UART, SPI, I2C, USB
- Externe Interrupts
- Verbundene LED an Pin 13
- MicroUSB-Buchse zum Programmieren
- DC 5,5 x 2,1 mm Stecker für Stromversorgung
