Arduino Mega 2560 Rev3 - A000067

Index: ARD-01062 EAN: 7630049200067

Arduino® Mega 2560 R3 - Beliebtes Modul mit AVR ATmega2560 Mikrocontroller. Es verfügt über 256 KB Flash-Speicher, 8 KB RAM, 54 digitale Ein-/Ausgänge, davon 15 als PWM-Kanäle nutzbar, 16 analoge Eingänge und gängige Kommunikationsschnittstellen.

Arduino Mega 2560 Rev3 - A000067
49,00 €
41,18 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Arduino

Produktbeschreibung: Arduino Mega 2560 Rev3 - A000067

Arduino Mega ist eine der reichsten Versionen. Das Board enthält den Mikrocontroller ATmega2560, ausgestattet mit 54 digitalen Ein-/Ausgängen, von denen 15 als PWM -Ausgänge (z. B. zur Motorsteuerung) und 16 analogen Eingängen genutzt werden können. Der Chip wird mit einem 16-MHz -Taktsignal getaktet, verfügt über 256 KB Flash -Speicher und 8 KB SRAM -Speicher.

Erster Lauf

Um Ihnen den Einstieg in das Modul zu erleichtern, haben wir ein Tutorial vorbereitet, das die Installation und den ersten Start der Arduino-Umgebung behandelt.

Gegenstand des Verkaufs ist das Original-Arduino-Produkt, Botland ist der offizielle Distributor dieser Firma.

Hauptmerkmale von Arduino Mega 2560 Rev3

Nachfolgend sind einige Merkmale aufgeführt, die Arduino-Moduln von anderen programmierbaren Boards unterscheiden.

Name Beschreibung
Bootloader installiert Dank des installierten Bootloaders benötigt man zum Programmieren des Geräts lediglich das passende USB-Kabel und die Software von der Herstellerseite.
Arduino- Schild
Die Verteilung der Anschlüsse ermöglicht die Installation dedizierter Overlays,
der sogenannten Arduino-Schild.
Digitale Ausgänge 56 digitale Ein-/Ausgänge ermöglicht die Steuerung von LEDs, Relais und Lesen der Tastenzustände.
Aktuelle Effizienz Die maximale Stromausbeute einer einzelnen Leitung beträgt 40 mA.
PWM- Ausgänge 15 PWM-Ausgänge ermöglichen beispielsweise die Steuerung von Motoren und die Regulierung der Helligkeit der LEDs.
Analoge Eingänge 16 Eingänge unterstützt der eingebaute Analog-Digital-Wandler mit einer Auflösung von 10 Bit Sensoren mit Analogausgang.
Serielle Kommunikation Das Gerät unterstützt gängige Kommunikationsschnittstellen, darunter: UART, I2C und SPI.
Spezialfunktionen Einige Stifte haben spezielle Funktionen, eine kurze Beschreibung dazu finden Sie in unserem Ratgeber.
Eingebauter Speicher
Der Chip Atmega2560 wird mit einem 16-MHz-Signal getaktet, hat 256 KB Flash-Speicher, 4 KB EEPROM und 8 KB SRAM-Speicher.
DC- Stromanschluss Zur Stromversorgung des Arduino kann jedes Netzteil mit einer Spannung von 7 V bis 12 V mit einem DC 5,5 x 2,1 mm Stecker verwendet werden.
Stromversorgung über USB-Anschluss Das Board kann über ein USB-Kabel von einem Computer mit Strom versorgt werden, wobei zu beachten ist, dass die maximale Stromausbeute des USB-Anschlusses 500 mA beträgt. Arduino hat ein System, das die Steckdose vor Kurzschlüssen und zu hohem Stromfluss schützt.
ICSP -Anschluss Das Modul verfügt über ICSP-Pins zum Anschluss eines externen AVR-Programmierers.
Stift IOREF Der IOREF-Pin ermöglicht den direkten Zugriff auf die Spannung, mit der die I/O-Ausgänge arbeiten.
Eingebaute LEDs Die angeschlossene LED an Pin 13 ermöglicht das Debuggen einfacher Programme.
3,3 V Ausgang
Der eingebaute Spannungsregler ermöglicht es Ihnen, externe Geräte mit 3,3 V Spannung mit einer Stromaufnahme von bis zu 50 mA zu versorgen.

Arduino Mega 2560 Rev3 - moduł arduino, platforma avr, atmega,

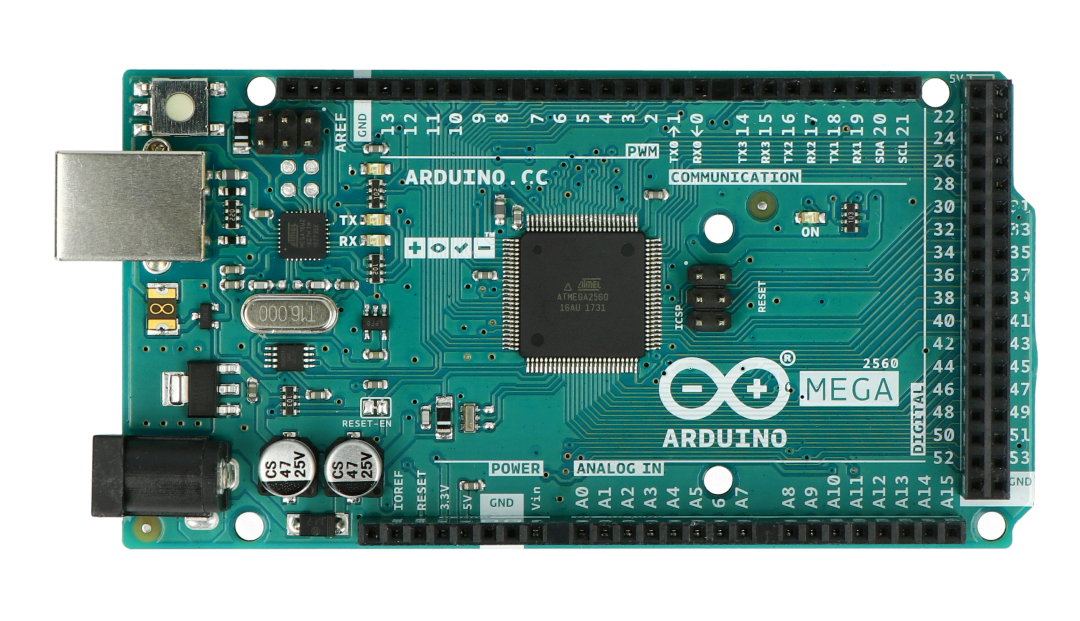

Die Verteilung der Elemente auf dem Arduino Mega 2560-Board - in der neuesten Version des Boards befindet sich die Reset-Taste neben der USB-Buchse. Arduino Mega 2560 (schematisch).

Arduino Mega-Spezifikation

  • Versorgungsspannung: 7 V bis 12 V
  • Mikrocontroller: ATmega 2560
    • Maximale Taktfrequenz: 16 MHz
    • SRAM-Speicher: 8 kB
    • Flash-Speicher: 256 kB (8 kB reserviert für Bootloader)
    • EEPROM-Speicher: 4 kB
  • E / A-Pins: 54
  • PWM-Kanäle: 15
  • Anzahl der analogen Eingänge: 16 (Kanäle des A/C-Wandlers mit einer Auflösung von 10 Bit)
  • Serielle Schnittstellen: 4xUART, SPI, I2C
  • Externe Interrupts
  • Verbundene LED mit Pin 13
  • USB-A-Buchse zum Programmieren
  • DC 5,5 x 2,1 mm Stecker für Stromversorgung

Arduino Mega 2560 Rev3 - A000067

Das Arduino MEGA-Entwicklungsboard ist definitiv ein interessantes Angebot, insbesondere für Benutzer, die Arduino UNO bereits kennen, aber eine Plattform benötigen, um ein sehr komplexes und anspruchsvolles Projekt auszuführen. Der eingebaute Mikrocontroller Atmega 2560 ist mit 16 analogen Eingängen und 54 programmierbaren digitalen Ein-/Ausgängen für Peripheriegeräte und Taster ausgestattet. Vier serielle Schnittstellen erweitern die Möglichkeiten der Kommunikation mit externen Geräten und ermöglichen einen schnelleren Datenaustausch. Die eingebaute LED-Diode, die mit dem digitalen Pin Nr. 13 verbunden ist, ermöglicht eine schnelle Überprüfung der korrekten Funktion des in den Speicher des Mikrocontrollers geladenen Programms.

Arduino Mega 2560 Rev3 Arduino Mega 2560 Rev3.

Arduino Mega - eine der reichsten Versionen.

Arduino Mega - eine der reichsten Versionen.

Arduino MEGA - ein Mähdrescher mit Megakapazität für jeden Heimwerker

Das Arduino MEGA-Entwicklungsboard wurde speziell für komplexe Gerätedesigns entwickelt, die eine große Anzahl analoger und digitaler Ein- und Ausgänge sowie eine große Menge an RAM benötigen, um zu funktionieren. Mit dem Arduino MEGA-Board können wir Projekte wie z fortschrittliche multifunktionale Roboter, mehrmotorige 3D-Drucker, polyphone Klangsynthesizer sowie eine Steuerzentrale für die Gebäudeautomation. Darüber hinaus ist der Standard der Ein- und Ausgänge mit anderen Arduino-Boards (und deren Lizenzklonen) kompatibel, sodass der Anwender die Möglichkeiten des Arduino-MEGA-Moduls einfach erweitern kann.

Stromspannung aus 7,0 V
Stromspannung Nieder 12,0 V
Ausgangsspannung ab 5,0 V
Die Spannung des Ausgangs an 5,0 V
Nominale Ausgangsspannung 5,0 V
UC - Mikrocontroller ATmega2560
UC - Kern 8-Bit-AVR
UC - EEPROM-Speicher 4 KB
UC - Flash-Speicher 256 KB
UC - RAM-Speicher 8 KB
UC - Anzahl der Kerne 1. Single-Core
UC - Digitale Stifte 54
UC - analoger Eingang 16
UC - Timing 16 MHz
UC - AC-Konverter 10-bit
UC - PWM-Kanäle 15
UC - USB-Schnittstelle USB-B
UC - I2C-Schnittstelle Ja
UC - UART-Schnittstelle Ja
UC - SPI-Schnittstelle Ja
PAKETBREITE 6 cm
PAKETHÖHE 11.5 cm
PAKETTIEFE 0.23 cm
PAKETGEWICHT 0.065 kg
