Arduino Mikro - A000053

Index: ARD-01481 EAN: 7630049200159

Das auf Arduino® Leonardo basierende Modul mit dem AVR Atmega32U4 Mikrocontroller zeichnet sich durch eine geringe Größe aus. Es verfügt über 32 KB Flash-Speicher, 2,5 KB RAM, 20 digitale Ein- / Ausgänge, von denen 7 als PWM-Kanäle und 12 als analoge Eingänge und beliebte Kommunikationsschnittstellen verwendet werden können.

Arduino Mikro - A000053
27,50 €
22,36 € zzgl. MwSt.
Erhältlich
Versand 24h
30 Tage Rückgaberecht
PayPal Bezahlung
Hersteller: Arduino

Gegenstand des Verkaufs ist das Original-Arduino-Produkt, Botland ist der offizielle Distributor dieser Firma .

Produktbeschreibung: Arduino Micro - A000053

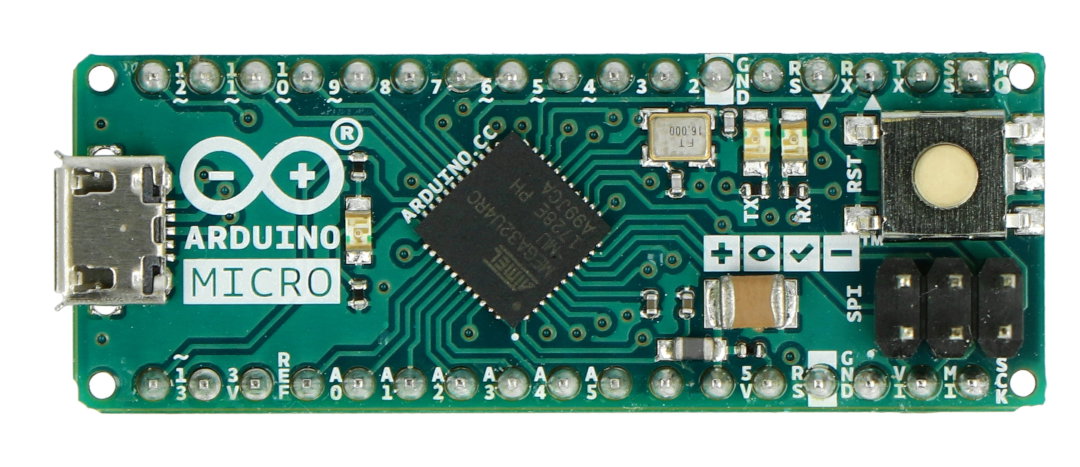

Der Arduino Micro ist die beliebte Leonardo-Version in einer kleineren Größe: 48 x 18 mm. Das Board enthält einen ATmega32u4-Mikrocontroller mit 20 digitalen Ein-/Ausgängen, von denen 7 als PWM-Ausgänge (z. B. zur Motorsteuerung) und 12 als analoge Eingänge verwendet werden können. Das System ist mit einer Taktfrequenz von 16 MHz getaktet, verfügt über 32 KB Flash-Speicher und 2,5 KB SRAM-Speicher.

Moduł Arduino micro - platforma Atmega32u4 Arduino-Mikromodul - Atmega32u4-Plattform.

Diese Version zeichnet sich durch eine geringe Größe aus: 48 x 18 mm. Es hat männliche Anschlüsse, die auf der Unterseite der Platine gelötet sind.

Die Hauptmerkmale des Arduino Micro

Nachfolgend sind einige Merkmale aufgeführt, die Arduino-Module von anderen programmierbaren Boards unterscheiden.

Name Beschreibung
Bootloader installiert Dank des installierten Bootloaders benötigt man zum Programmieren des Geräts lediglich ein passendes Micro-USB-Kabel und eine Software von der Herstellerseite .
Kleine Größe
Diese Version zeichnet sich durch eine geringe Größe aus: 48 x 18 mm. Es hat männliche Anschlüsse, die auf der Unterseite der Platine gelötet sind.
Digitale Ausgänge
20 digitale Ein-/Ausgänge ermöglicht ua Steuerung von LEDs, Relais und Lesen der Tastenzustände.
Aktuelle Effizienz Die maximale Stromausbeute einer einzelnen Leitung beträgt 40 mA.
PWM- Ausgänge
7 PWM-Ausgänge ermöglichen beispielsweise die Steuerung der Motoren und der Helligkeit der LEDs.
Analoge Eingänge
12 Eingänge unterstützt ua der eingebaute Analog-Digital-Wandler mit einer Auflösung von 10 Bit Sensoren mit Analogausgang.
Serielle Kommunikation Das Gerät unterstützt gängige Kommunikationsschnittstellen, darunter: UART, I2C, SPI und USB.
Spezialfunktionen Einige Stifte haben spezielle Funktionen, eine kurze Beschreibung dazu finden Sie in unserem Ratgeber .
Eingebauter Speicher
Der Atmega32u4-Chip wird mit einem 16-MHz-Signal getaktet, hat 32 KB Flash-Speicher, 1 KB EEPROM und 2,5 KB SRAM-Speicher.
Power -Pin VIN Jedes Netzteil mit einer Spannung von 7 V bis 12 V kann verwendet werden, um den Arduino mit Strom zu versorgen, der an die Pins VIN (+) und GND angeschlossen werden sollte.
Stromversorgung über USB-Anschluss Das Board kann über ein microUSB-Kabel von einem Computer mit Strom versorgt werden, wobei zu beachten ist, dass die maximale Stromausbeute des USB-Anschlusses 500 mA beträgt. Arduino hat ein System, das die Steckdose vor Kurzschlüssen und zu hohem Stromfluss schützt.
ICSP -Anschluss Das Modul verfügt über ICSP-Pins zum Anschluss eines externen AVR-Programmierers .
Eingebaute LEDs Die angeschlossene LED an Pin 13 ermöglicht das Debuggen einfacher Programme.
3,3 V Ausgang
Der eingebaute Spannungsregler ermöglicht die Versorgung externer Geräte mit einer Spannung von 3,3 V bei einer Stromaufnahme von bis zu 50 mA.

Erster Lauf

Um Ihnen den Einstieg in das Modul zu erleichtern, haben wir ein Tutorial vorbereitet, das die Installation und den ersten Start der Arduino-Umgebung behandelt.

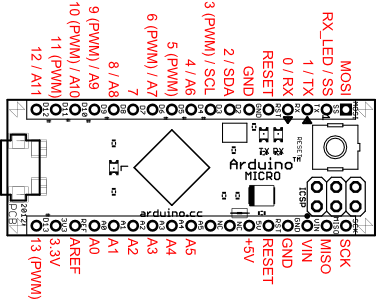

Moduł Arduino micro schemat wyprowadzeń- platforma Atmega32u4

Pinbelegungsdiagramm des Arduino-Mikromoduls.

Spezifikation des Arduino Micro-Moduls

  • Versorgungsspannung: 7 V bis 12 V
  • Mikrocontroller: ATmega32u4
    • Maximale Taktfrequenz: 16 MHz
    • SRAM-Speicher: 2,5 kB
    • Flash-Speicher: 32 KB (4 KB sind für Bootloader reserviert)
    • EEPROM-Speicher: 1 kB
  • I/O-Pins: 20
  • PWM-Kanäle: 7
  • Anzahl der analogen Eingänge: 12 (Kanäle des A/C-Wandlers mit einer Auflösung von 10 Bit)
  • MicroUSB-Buchse zum Programmieren
  • Serielle Schnittstellen: UART, SPI, I2C
  • Externe Interrupts
  • Abmessungen: 48 x 18 mm

Arduino Mikro - A000053

Das vorgestellte Modul wurde auf Basis des beliebten Mikrocontrollers Arduino Leonardo entwickelt. Trotz seiner geringen Größe zeichnet es sich durch einen relativ hohen Wirkungsgrad aus, der einen universellen Einsatz garantiert.

Darüber hinaus ist das Arduino Micro - A000053 unter anderem dazu bestimmt, für Leute, die einen Mikrocontroller mit gelöteten Anschlüssen benötigen. Zur Programmierung des Geräts wird die Programmierumgebung der Arduino IDE verwendet, die sowohl offline als auch online funktioniert.

Weitere Informationen zum Arduino Micro - A000053

Wenn das Board über das MicroUSB-Kabel mit dem Computer verbunden wird, werden die Treiber automatisch installiert. Ausnahmen sind die Betriebssysteme Windows 7, Vista und 10. In diesen Fällen muss der Installationsvorgang manuell durchgeführt werden.

Außerdem das Arduino Micro - A000053 basierend auf dem Arduino Leonardo, Im Gegensatz zu anderen Boards mit dem Arduino-Logo verwenden sie nur einen Mikrocontroller.

Stromspannung aus 5,0 V
Stromspannung Nieder 5,0 V
Ausgangsspannung ab 5,0 V
Die Spannung des Ausgangs an 5,0 V
Nominale Ausgangsspannung 5,0 V
UC - Mikrocontroller Atmega32U4
UC - Kern 8-Bit-AVR
UC - EEPROM-Speicher 1 KB
UC - Flash-Speicher 32 KB
UC - RAM-Speicher 2,5 KB
UC - Anzahl der Kerne 1. Single-Core
UC - Digitale Stifte 20
UC - analoger Eingang 12
UC - Timing 16 MHz
UC - AC-Konverter 10-bit
UC - PWM-Kanäle 7
UC - USB-Schnittstelle microUSB
UC - I2C-Schnittstelle Ja
UC - UART-Schnittstelle Ja
UC - SPI-Schnittstelle Ja
