Produktbeschreibung: Arduino Giga R1 WiFi - ABX00063
Arduino Giga R1 WiFi wurde für ambitionierte Maker entwickelt, die für ihre Projekte ein effizientes Board mit drahtloser Kommunikation suchen. Es wird mit Spielern, Künstlern, Komponisten, maschinellem Lernen (Machine Learning), Computer Vision (Computer Vision), Spielen, Robotik und vielen anderen zusammenarbeiten. Das Board basiert auf einem Dual-Core-32-Bit- STM32H747XI- Mikrocontroller (ARM Cotex M7 480 MHz und ARM Cortex M4 240 MHz), mit dem Sie MicroPython- und Arduino-Codes gleichzeitig ausführen können. Drahtlose Kommunikation ist dank des Murata 1DX-Chips möglich, der eine WiFi / Bluetooth- Kommunikation ermöglicht. Dank dessen ist es möglich, das Board mit der Arduino IoT Cloud zu verbinden und das Projekt fernzusteuern und zu überwachen. Die Verbindung wird mit dem ATECC608A-Chip verschlüsselt.

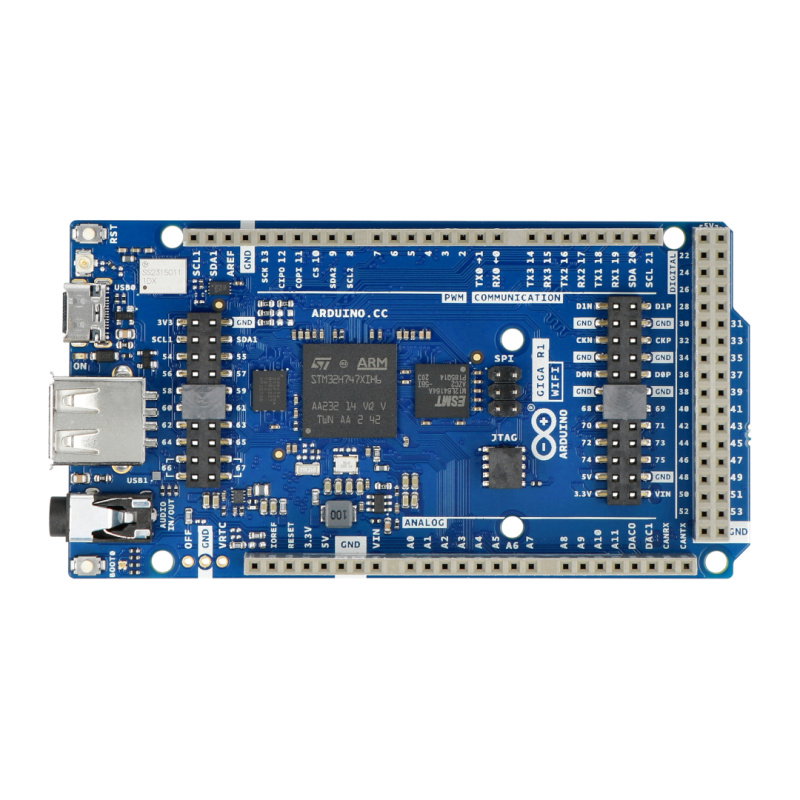

Arduino Giga R1 WLAN.

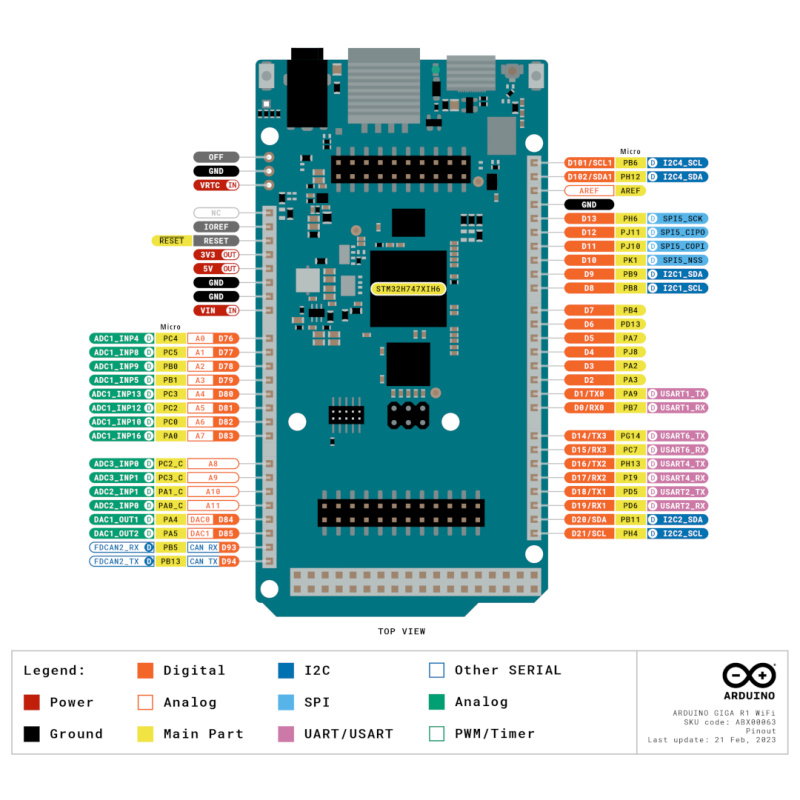

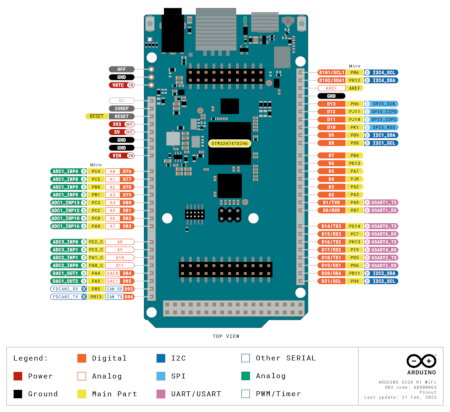

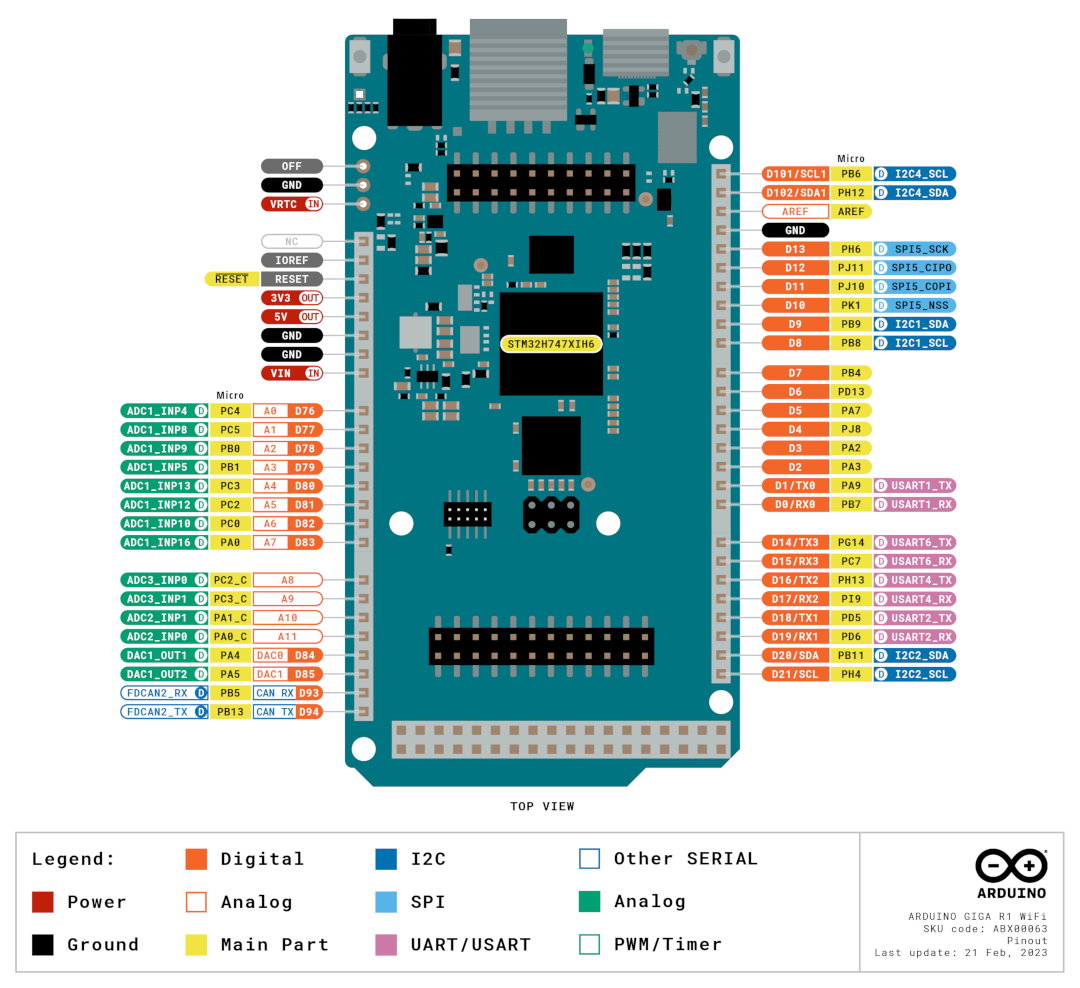

Arduino Giga-Pins.Arduino Giga-Pins
Der Arduino Giga hat das gleiche Pin-Layout wie der beliebte Arduino Mega und Arduino Due . Es wurde mit 4 UART-Ports (serielle Hardware-Ports), 3 I2C-Ports, 2 SPI-Ports und 1 FDSCAN-Port ausgestattet. Arduino Giga WiFi ist mit Shields für Arduino Mega / Due kompatibel (denken Sie daran, dass es mit einer Spannung von 3,3 V funktioniert!) . Außerdem wurden mehrere GPIOs hinzugefügt, was insgesamt 76 Pins ergibt. Auf der Platine befindet sich auch ein VRTC-Anschluss zum Anschließen der RTC-Batterie.
Arduino Giga-Anschlüsse
Giga R1 WiFi verfügt über zusätzliche Anschlüsse, die die Erstellung von Projekten ohne zusätzliche Ausrüstung erleichtern. Das Brett ist ausgestattet mit:
- USB-Typ-A-Anschluss: Zum Anschließen von USB-Sticks, anderen Massenspeichergeräten und HID-Geräten wie Tastatur oder Maus.
- 3,5-mm-Buchse: Verbunden mit DAC0, DAC1 und A7.
- USB-Typ-C-Anschluss: zur Stromversorgung und Programmierung des Boards sowie zur Simulation eines HID-Geräts wie Maus oder Tastatur.
- JTAG-Stecker, 2 x 5-polig, Rastermaß 1,27 mm.
- 20-poliger Stecker zum Anschließen der Arducam-Kamera.
Hauptmerkmale von Arduino Giga R1 WiFi
- Spickzettel - vom Hersteller erstellte Kurzdokumentation mit Beschreibung der wichtigsten Funktionen des Boards.
- Erweiterter ADC/DAC – Erfahren Sie mehr über die ADC/DAC-Funktionen im Handbuch .
- Dual-Core-Mikrocontroller - Das Board verwendet einen Dual-Core-STM32H747XI-Mikrocontroller, der separat programmiert werden kann (M4 / M7). Sie können beispielsweise MicroPython- und Arduino-Code gleichzeitig ausführen und über RPC kommunizieren.
- Drahtlose Kommunikation - Das Board ist mit dem Murata LBEE5KL1DX-883-System für WiFi / Bluetooth-Kommunikation ausgestattet.
- MicroPython – Das Arduino Giga R1 WiFi unterstützt MicroPython, das in wenigen Minuten eingerichtet werden kann.
- USB - Das Board ist mit einem USB-Typ-C-Anschluss für Kommunikation / Stromversorgung / Programmierung und einem USB-Typ-A-Anschluss zum Anschluss von USB-Geräten (Tastaturen, Massenspeicher) ausgestattet.
- Kameraunterstützung – Überprüfen Sie, wie die Kamera über einen dedizierten Anschluss angeschlossen wird .

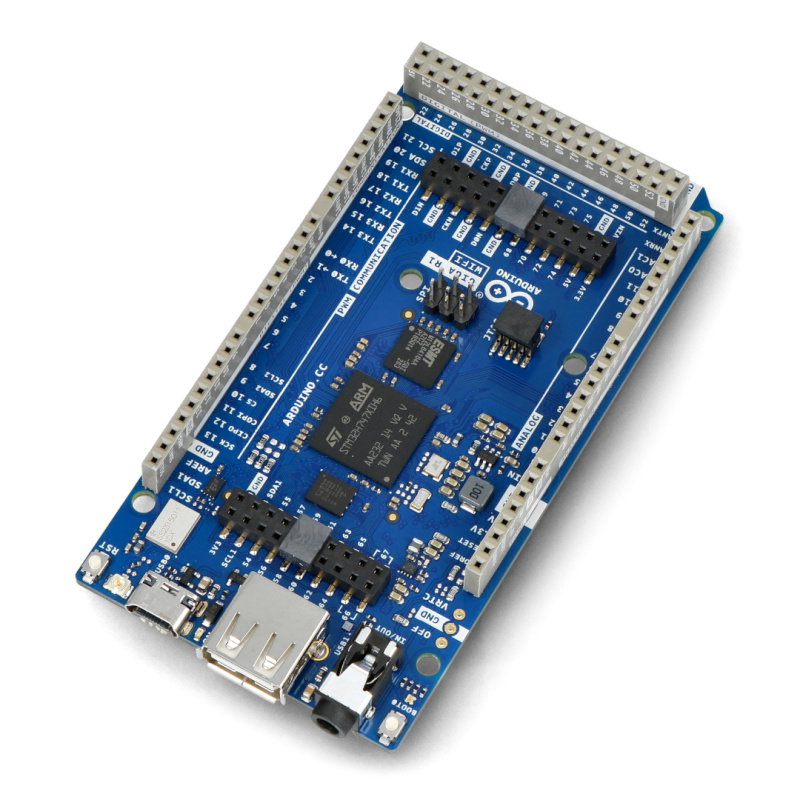

Arduino Giga R1 WLAN - ABX00063.

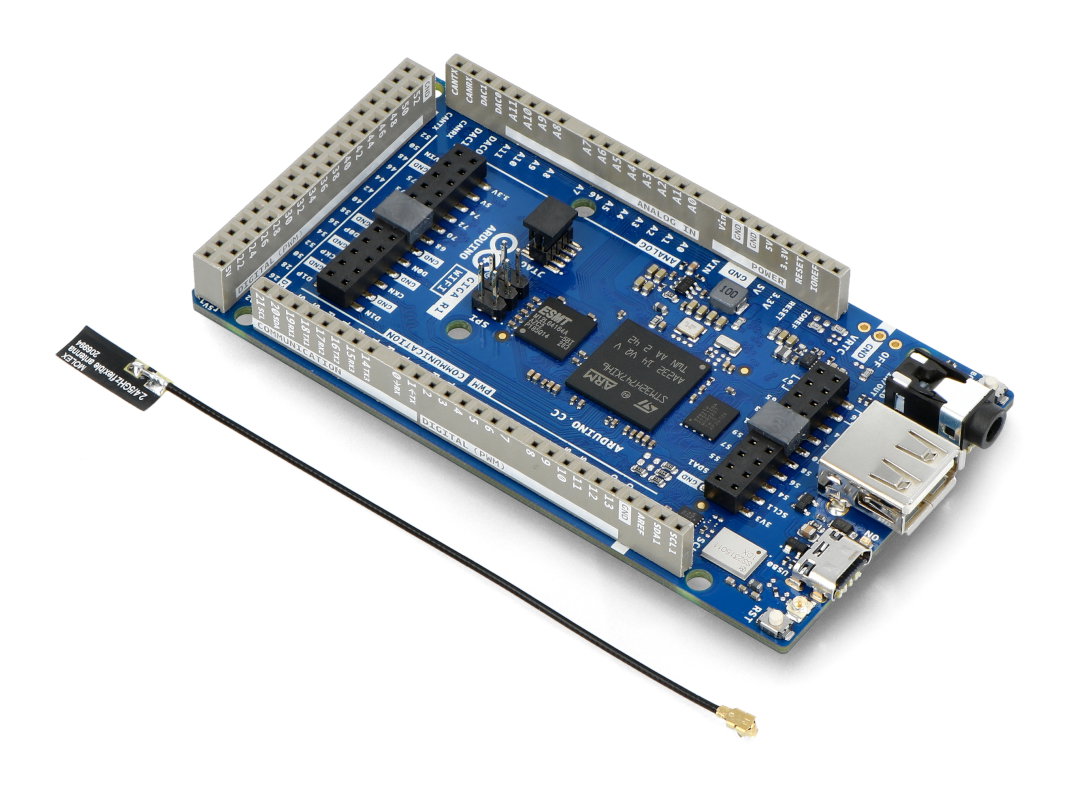

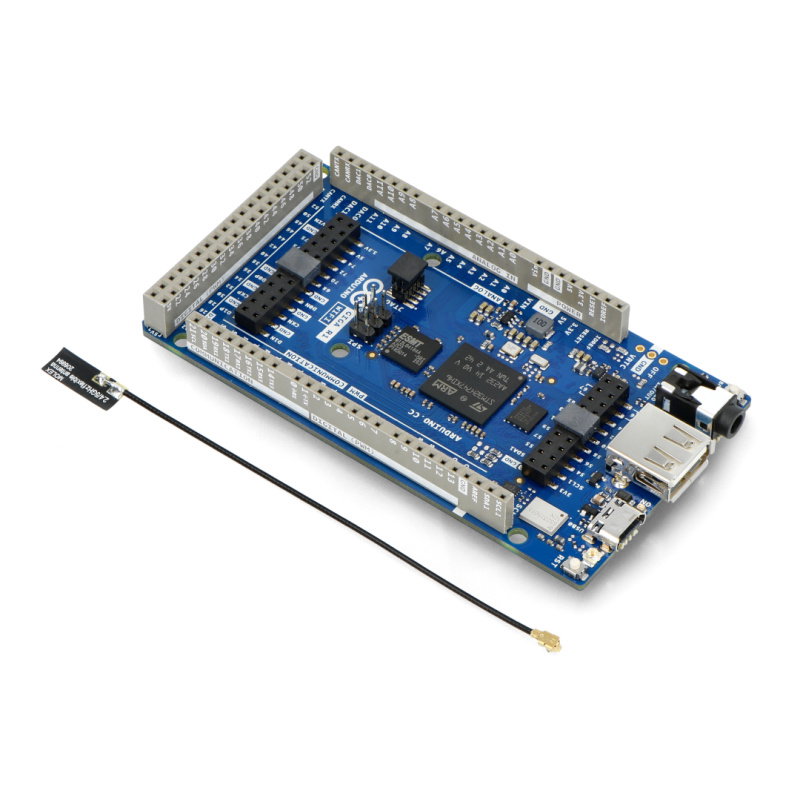

Arduino Giga WiFi mit Antenne im Kit enthalten.Arduino Giga R1 WiFi-Spezifikation
- Mikrocontroller: STM32H747XI Dual Core Cortex M7 + M4 32-Bit
- Drahtlose Kommunikation: Murata 1DX Dual WiFi 802.11 b/g/n 65 Mb/s und Bluetooth
- Schutzchip: ATECC608A-MAHDA-T
- USB:
- USB Typ C: Programmierung / HID
- USB Typ A: Host (aktiviert mit PA_15)
- Führt:
- Digitale Ein-/Ausgänge: 75
- analoge Pins: 12
- DAC: 2 (DAC0 / DAC1)
- PWM-Pins: 12
- andere: VRT und AUS
- Schnittstellen:
- Uart: 4
- I2C: 3
- SP: 2
- CAN: ja (erfordert externen Transceiver)
- Anschlüsse:
- Kamera: I2C + D54-D64
- Anzeige: D1N, D0N, D1P, D0P, CKN, CKP + D68-D75
- Ton: DAC0, DAC1, A7
- Leistung:
- Betriebsspannung: 3,3 V
- Eingangsspannung (VIN): 6 V bis 24 V
- Strombelastbarkeit der I / O-Pins: 8 mA
- Zeitliche Koordinierung:
- Kortex M7: 480 MHz
- Kortex M4: 240 MHz
- Flash-Speicher: 2 MB
- Arbeitsspeicher: 1 MB
- Abmessungen: 101 x 53 mm
