Produktbeschreibung: SparkFun Thing Plus - RP2350 - mit WiFi- und Bluetooth-Kommunikation - USB Typ C - SparkFun WRL-25134
DasSparkFun Thing Plus - RP2350 ist eine vielseitige Entwicklungsplattform im kompakten Thing Plus Format. Ausgestattet mit dem RP2350-Mikrocontroller von Raspberry Pi, unterstützt es sowohl WiFi 4 (802.11n) als auch Bluetooth 5.2. Außerdem befinden sich ein Li-Pol-Ladegerät, eine Ladeanzeige, ein microSD-Kartenslot und ein Qwiic-Anschluss an Bord, wodurch es sich ideal für IoT-Projekte und Remote-Anwendungen eignet. Das Modul unterstützt die Umgebungen C/C++ (Pico SDK), MicroPython, CircuitPython und Arduino IDE.
SparkFun Thing Plus - RP2350 - mit WiFi- und Bluetooth-Kommunikation - USB Typ C - SparkFun WRL-25134.

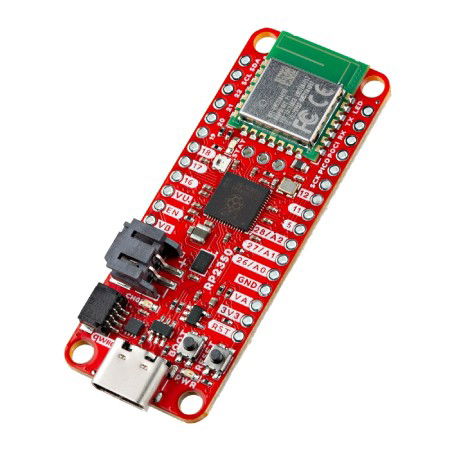

Das Thing Plus - RP2350 verfügt über einen 2-poligen JST-Anschluss und eine integrierte Ladeschaltung für einen Li-Pol-Akku.
Hauptmerkmale des SparkFun Thing Plus - RP2350
- Hochmoderner RP2350-Mikrocontroller: zwei ARM Cortex M33-Kerne oder zwei RISC-V-Kerne, wählbar beim Start
- Drahtlose Konnektivität: WiFi 4 (2,4 GHz) und Bluetooth 5.2 mit BLE, BDR und EDR Unterstützung
- Unterstützung der Batterieleistung: Li-Pol MCP73831 Ladegerät, MAX17048 Überwachungschip
- Erweiterter Speicher: 16 MB Flash + 8 MB PSRAM über QSPI

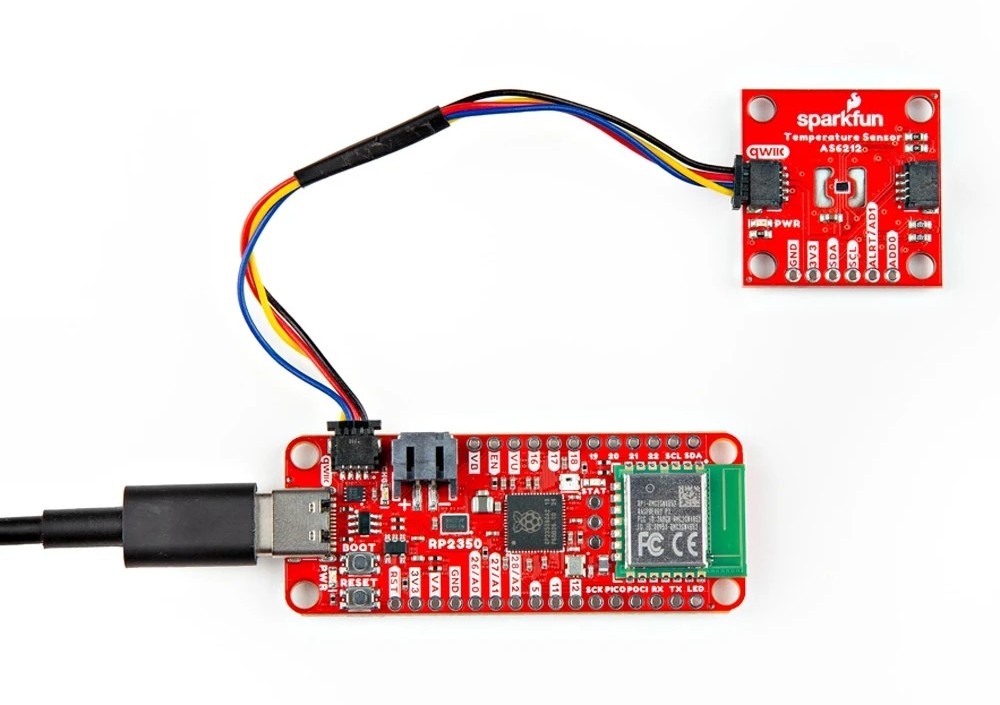

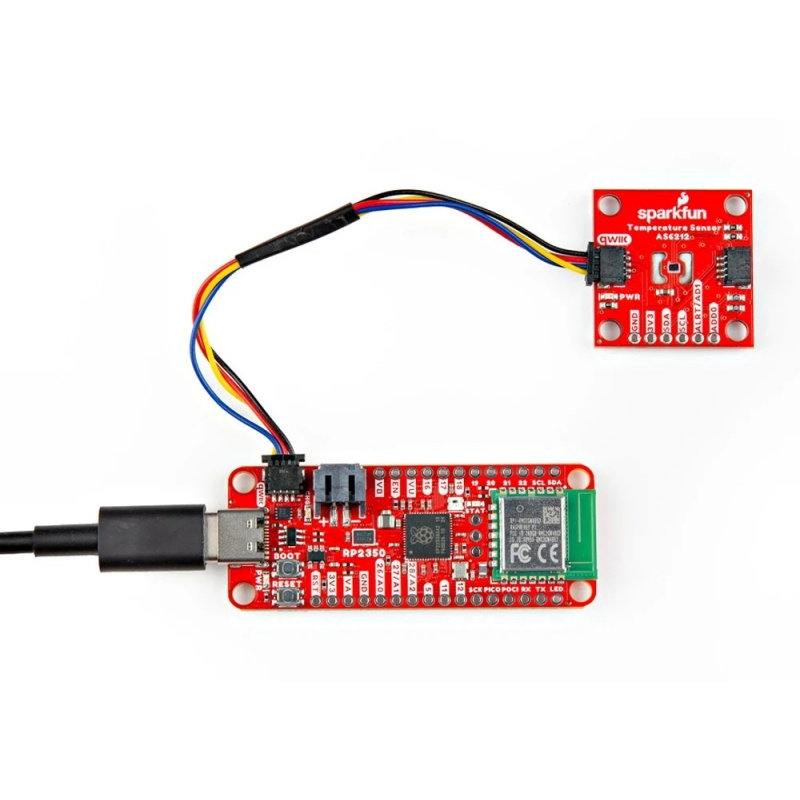

- Qwiic-Kompatibilität: einfache Schnittstelle für den schnellen Anschluss von Sensoren und Modulen
- Programmierbarkeit: Kompatibilität mit C/C++, MicroPython, CircuitPython und Arduino
- Anschlüsse und Peripheriegeräte: USB Typ C, microSD, JST Li-Pol, Qwiic, 28 Pin PTH

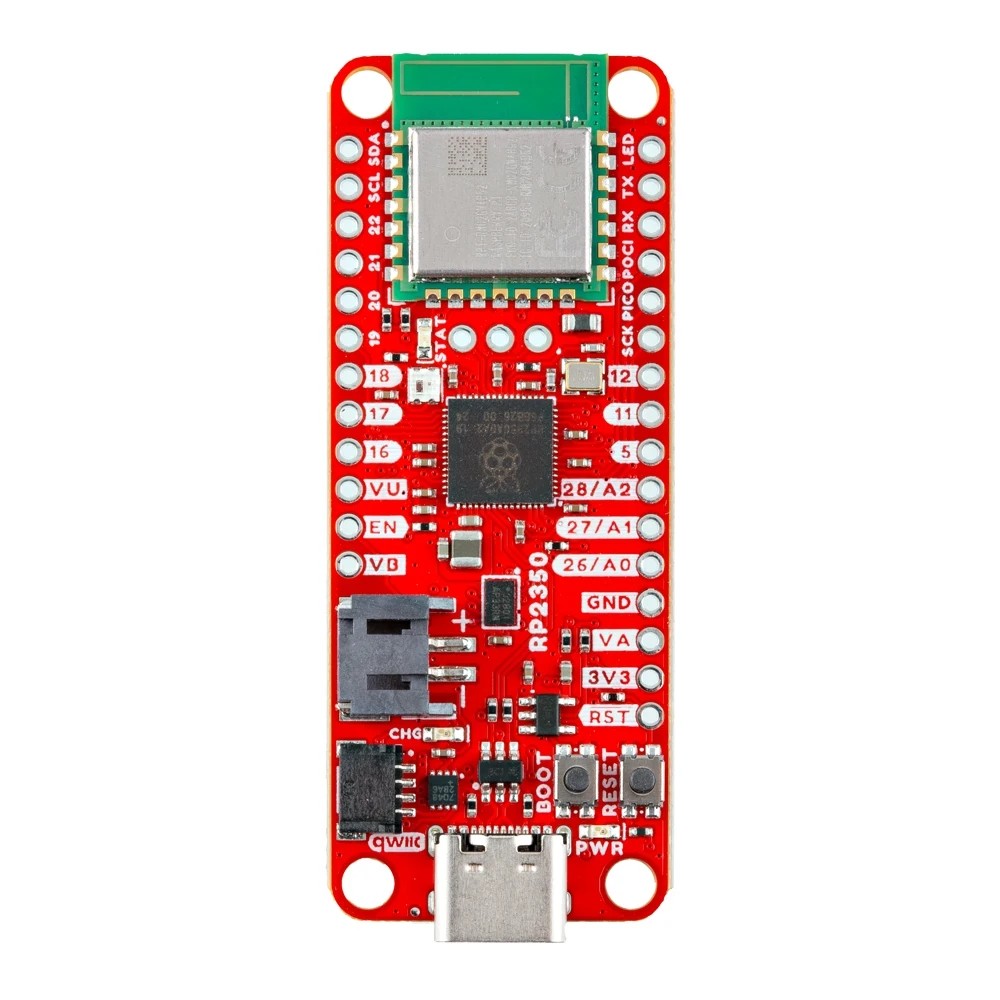

Thing Plus Pinbelegung und Layout - RP2350
Das SparkFun Thing Plus - RP2350 Board verfügt über 28 PTH-Pinouts, die nach dem Thing Plus Standard angeordnet sind, um eine einfache Integration mit Erweiterungsboards und Zubehör zu ermöglichen. Es gibt 13 universelle GPIO-Pins (einschließlich 3 analoge), UART-, I2C- und SPI-Schnittstellen sowie einen dedizierten WS2812-Ausgang zur Steuerung von RGB-LEDs. Darüber hinaus können Sie 24 PWM- und 12 PIO-Kanäle nutzen, die eine erweiterte Steuerung externer Geräte ermöglichen.

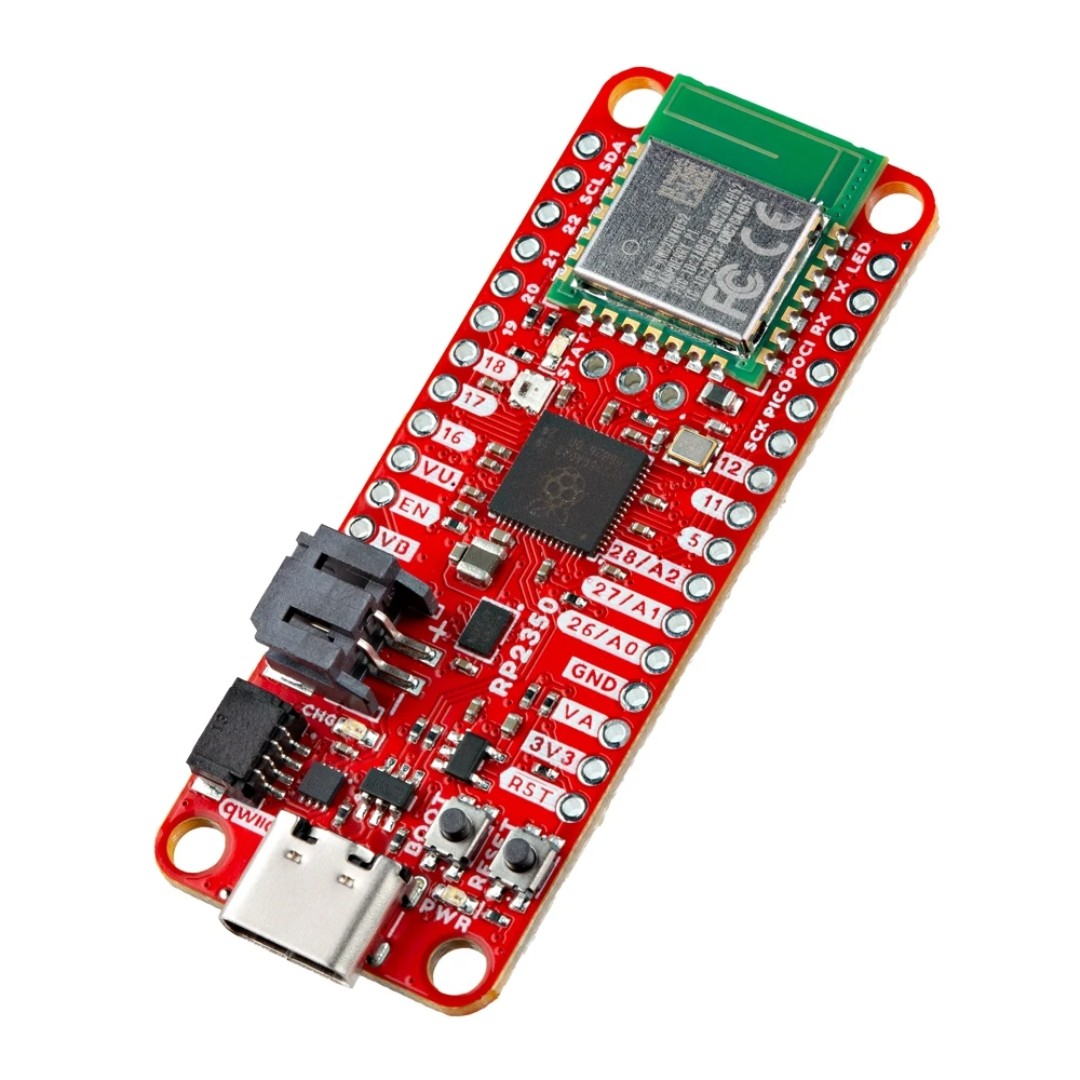

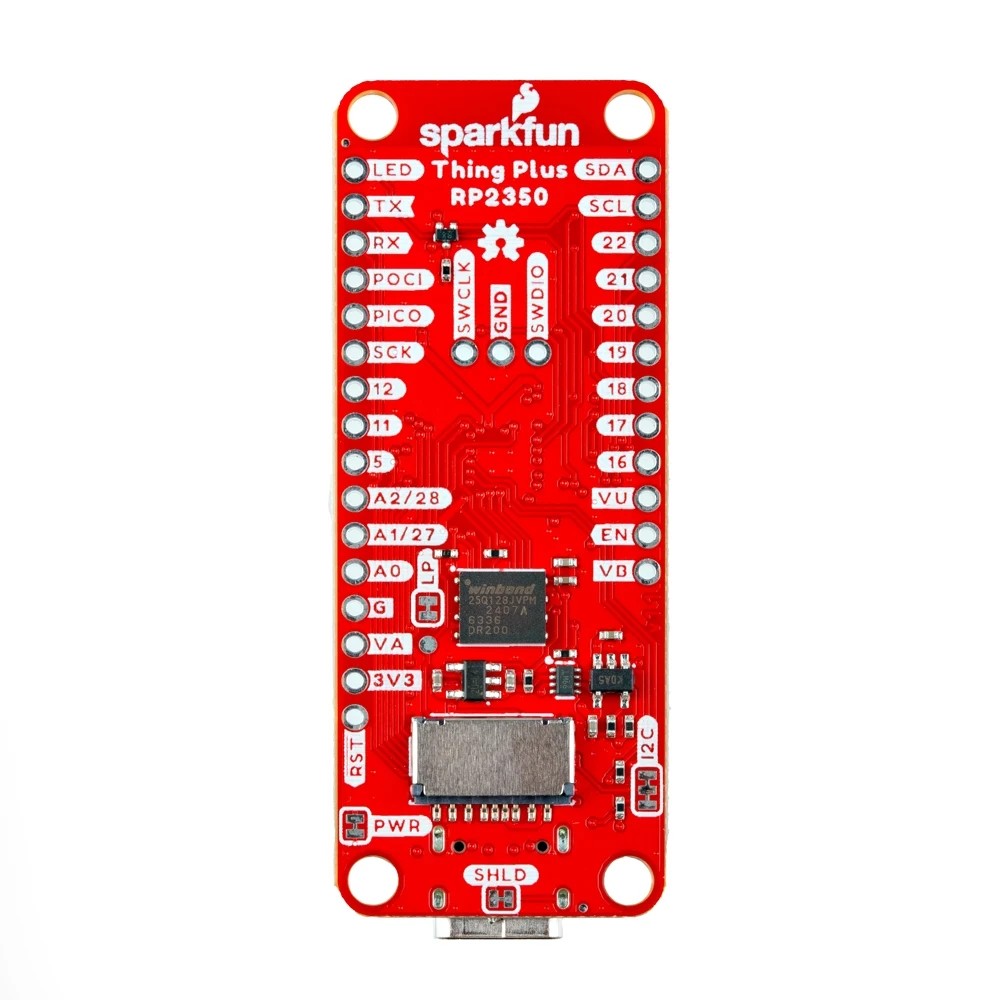

Alle Anschlüsse sind auf der Platine intuitiv beschriftet.
Das SparkFun Thing Plus verfügt über den RP3250 mit zwei ARM Cortex M33 Prozessoren und zwei Hazard3 RISC-V Prozessoren.
Der RP2350 Mikrocontroller - das leistungsstarke Herz des Boards
Das Modul basiert auf dem RP2350-MikrocontrollerMikrocontroller, der von der Raspberry Pi Foundation entwickelt wurde. Dieser Chip integriert zwei ARM Cortex M33-Kerne und zwei RISC-V Hazard3-Kerne, von denen Sie zwei für den gleichzeitigen Betrieb auswählen können. Mit 520 kB SRAM, aufgeteilt in 10 Bänke, niedriger Latenz und einer fortschrittlichen Peripheriestruktur bietet der RP2350 enorme Fähigkeiten bei geringem Stromverbrauch. Mit der Unterstützung von USB 1.1 (Host / Device), fortschrittlichen Kommunikationsschnittstellen und erweitertem externen Speicher ist er die ideale Wahl für anspruchsvolle IoT- und Edge-Computing-Projekte.
Technische Daten des SparkFun Thing Plus - RP2350
- Mikrocontroller: RP2350 (2x ARM Cortex M33 oder 2x Hazard3 RISC-V, 150 MHz)
- RAM: 520 kB (10 Bänke)
- Flash: 16 MB
- PSRAM: 8 MB
- Anschlussmöglichkeiten: WiFi 4 (2,4 GHz), Bluetooth 5.2 (BLE, BDR, EDR)
- Schnittstellen: 2x UART, 2x SPI, 2x I2C, 4 HSTX, USB 1.1 (Host / Gerät)
- GPIO-Pins: 21 (davon sind 13 für den Benutzer zugänglich)
- PWM: 24 Kanäle
- PIO: 12 Statusmaschinen
- Steckverbinder: USB Typ C, microSD, 2-Pin JST (Li-Pol), 4-Pin JST (Qwiic)
- LEDs: PWR (rot), CHG (gelb), STAT (blau), WS2812 RGB
- Abmessungen: ca. 58 mm x 23 mm
- Gewicht: ca. 6 g
Inhalt des Bausatzes
- SparkFun Thing Plus Platine - RP2350

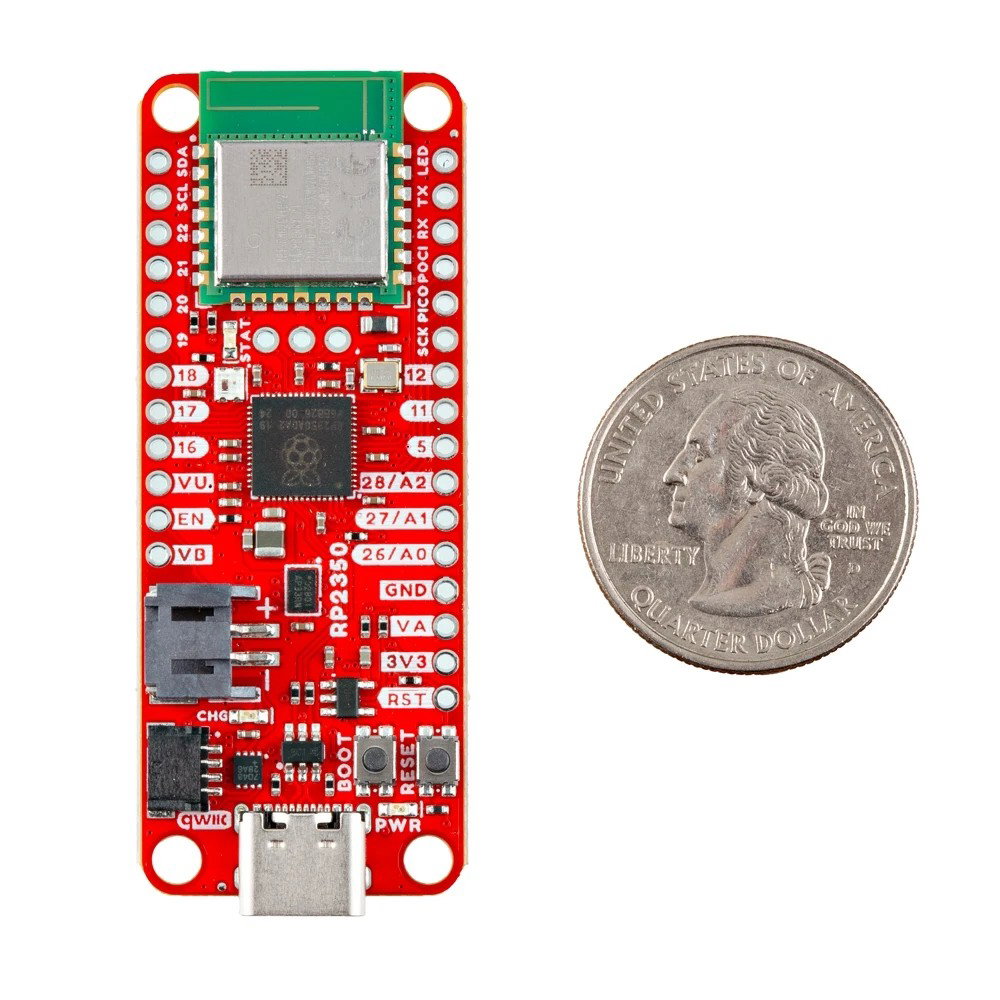

Die Platine hat kompakte Abmessungen von ca. 58 mm x 23 mm.
