Produktbeschreibung: Feather RP2350 Mikrocontroller-Board mit RP2350 Mikrocontroller und HSTX-Anschluss - Adafruit 6000
Das Feather RP2350 HSTX von Adafruit ist ein RP2350-Mikrocontroller-Board von Raspberry Pi, das große Rechenleistung in einem kompakten Format bietet. Mit Unterstützung für zwei M33-Kerne, 520 kB SRAM und Unterstützung für CircuitPython, MicroPython, Arduino IDE und C/C++ ermöglicht das Board die Entwicklung fortschrittlicher Anwendungen bei geringem Stromverbrauch. Der innovative HSTX-Ausgang ermöglicht die Datenübertragung im Differenzialmodus (z. B. DVI), ohne dass eine Übertaktung erforderlich ist. Ein integrierter USB-Typ-C-Anschluss, ein Li-Pol-Ladegerät, SWD-Debug-Unterstützung und RGB-NeoPixel machen das Feather RP2350 zu einer idealen Wahl für moderne Elektronikentwickler.

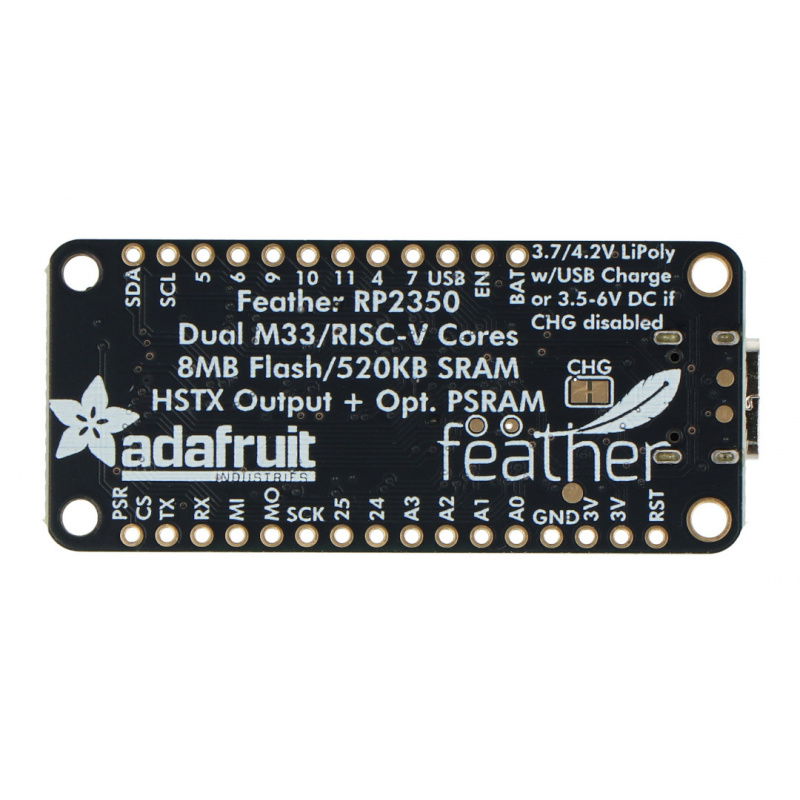

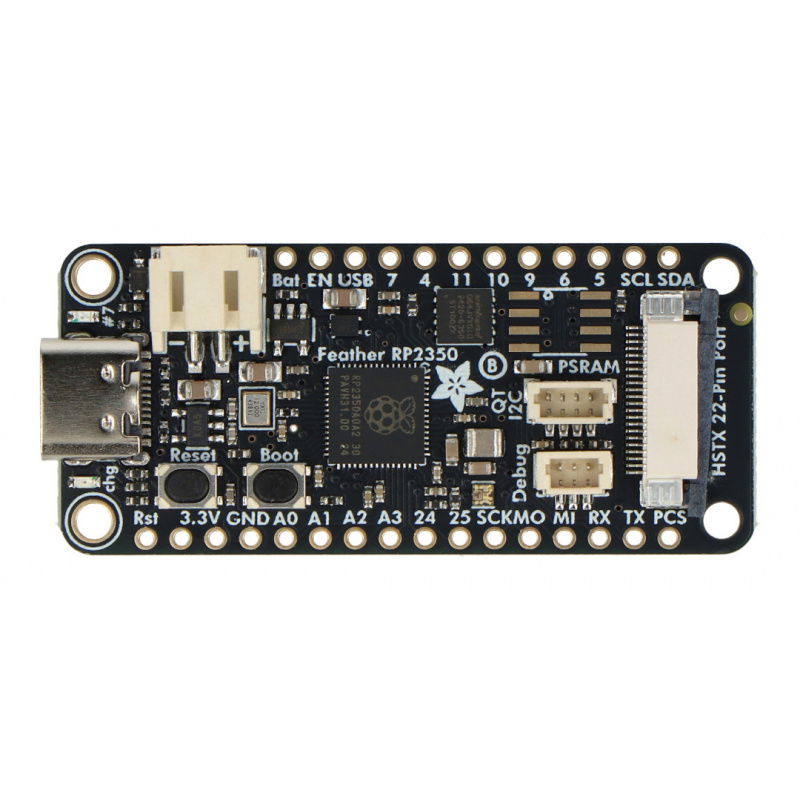

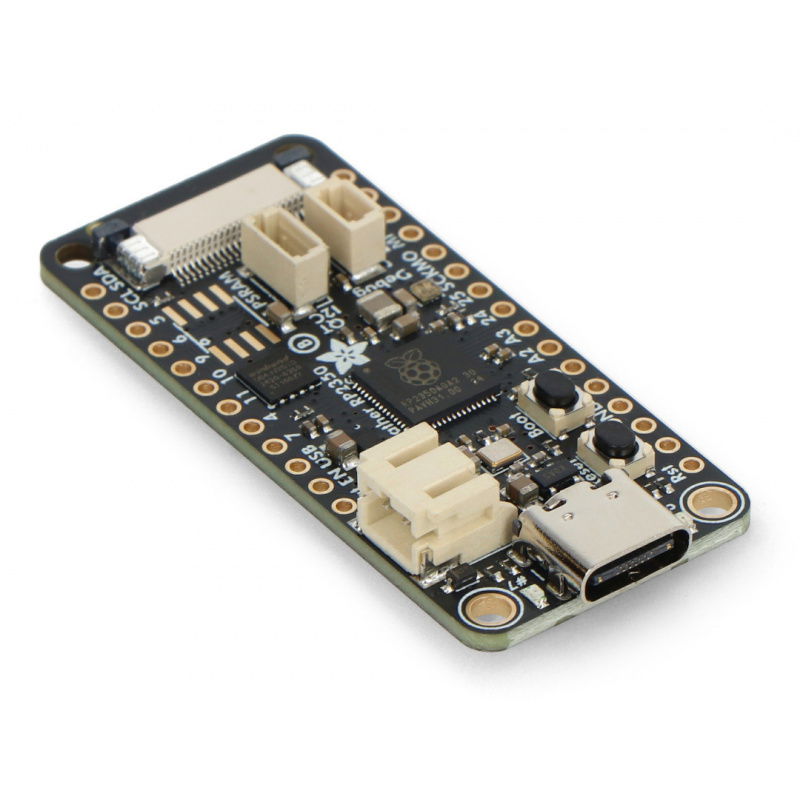

Feather RP2350 Mikrocontroller-Board mit RP2350 Mikrocontroller und HSTX-Anschluss - Adafruit 6000.

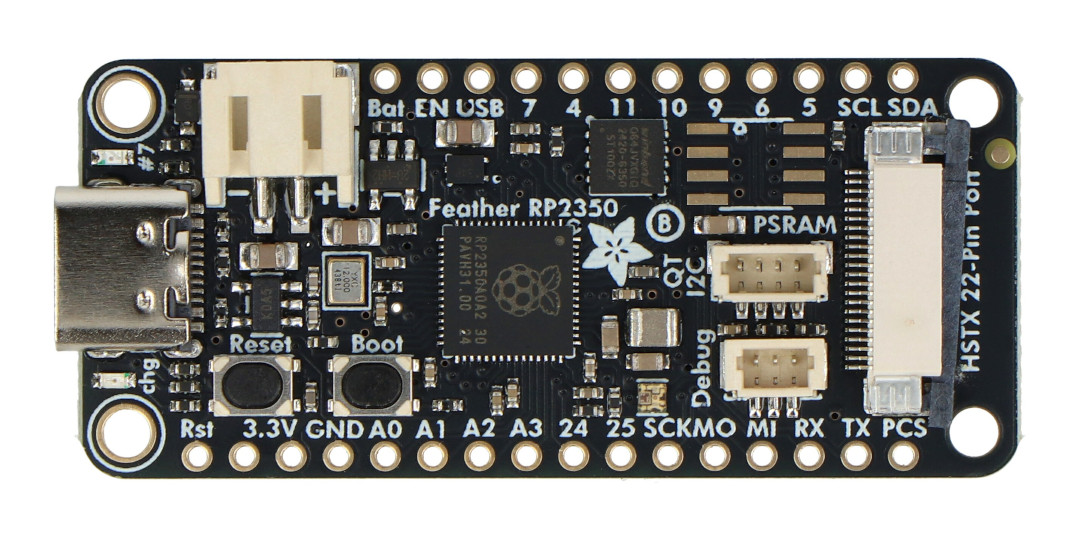

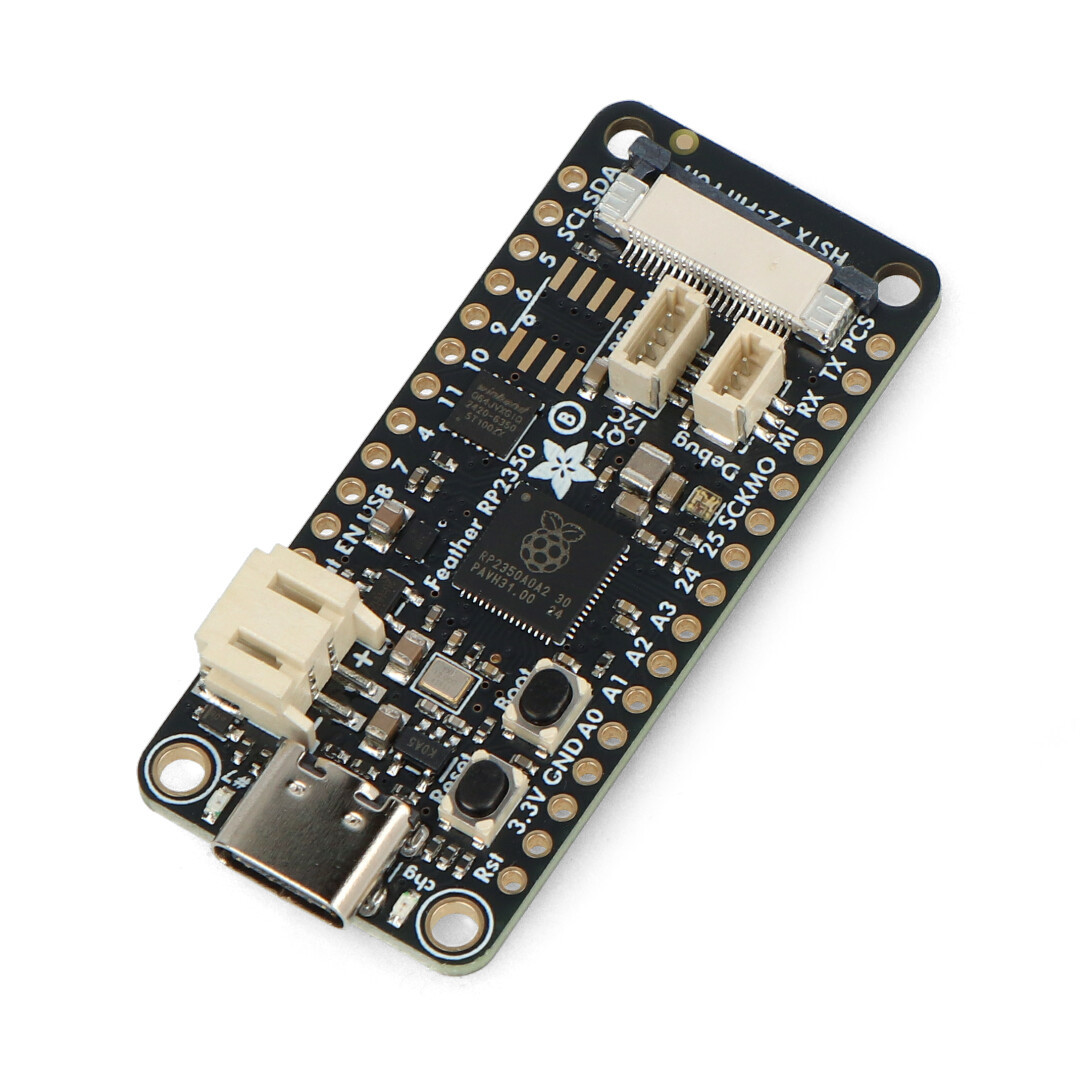

Das Board hat einen eingebauten HSTX-Anschluss.
Die wichtigsten Merkmale des Feather RP2350
- Hochmoderner RP2350-Mikrocontroller: zwei ARM Cortex M33-Kerne, getaktet mit 150 MHz und FPU-Unterstützung
- Unterstützung für Programmiersprachen: CircuitPython, MicroPython, Arduino, C/C++
- 8 MB SPI Flash-Speicher: für Code und Benutzerdateien
- 520 kB SRAM: doppelt so viel wie beim RP2040, ideal für pufferintensive Anwendungen
- HSTX-Anschluss: 22 Pins, 4 differentielle Leitungen für Videosignale oder Hochgeschwindigkeitskommunikation
- 24 PWM-Kanäle: Steuerung von Dioden, Servos und Motoren
- 4 12-Bit-ADCs: einADC mehr als beim Pico 2
- STEMMA QT-Anschluss: kompatibel mit Qwiic und Grove, ermöglicht den schnellen Anschluss von I2C-Modulen
- Li-Pol 200 mA+ Ladegerät mit Ladeanzeige-LED: bei Verwendung von nicht wiederaufladbaren Batterien kann das Ladegerät durch Umstecken eines Jumpers auf der Rückseite der Platine abgeschaltet werden
- Eingebauter RGB NeoPixel: vollfarbige RGB-LED zur Statusanzeige
Leitungen und Anschlüsse auf der Feather RP2350 Platine
Die Platine bietet 29 GPIO-Pins, von denen 21 auf den Standard-Feather-Anschluss und weitere acht auf den HSTX-Anschluss entfallen. Jeder Pin hat eine Reihe von alternativen Funktionen, einschließlich PWM, UART, I2C und SPI. Die Analogeingänge A0-A3 verwenden 12-Bit-ADCs. Der STEMMA QT-Anschluss (JST SH 4-polig) ermöglicht eine einfache Integration von I2C-Sensoren ohne Löten. Der USB-Typ-C-Anschluss wird sowohl für die Stromversorgung als auch für die Programmierung verwendet, und der SWD-Anschluss (JST SH 3-polig) ermöglicht das Debugging. BAT-, USB- und 3,3-V-Ausgänge sind ebenfalls verfügbar, mit der Möglichkeit, den Batteriestatus über einen Widerstandsteiler zu überwachen.

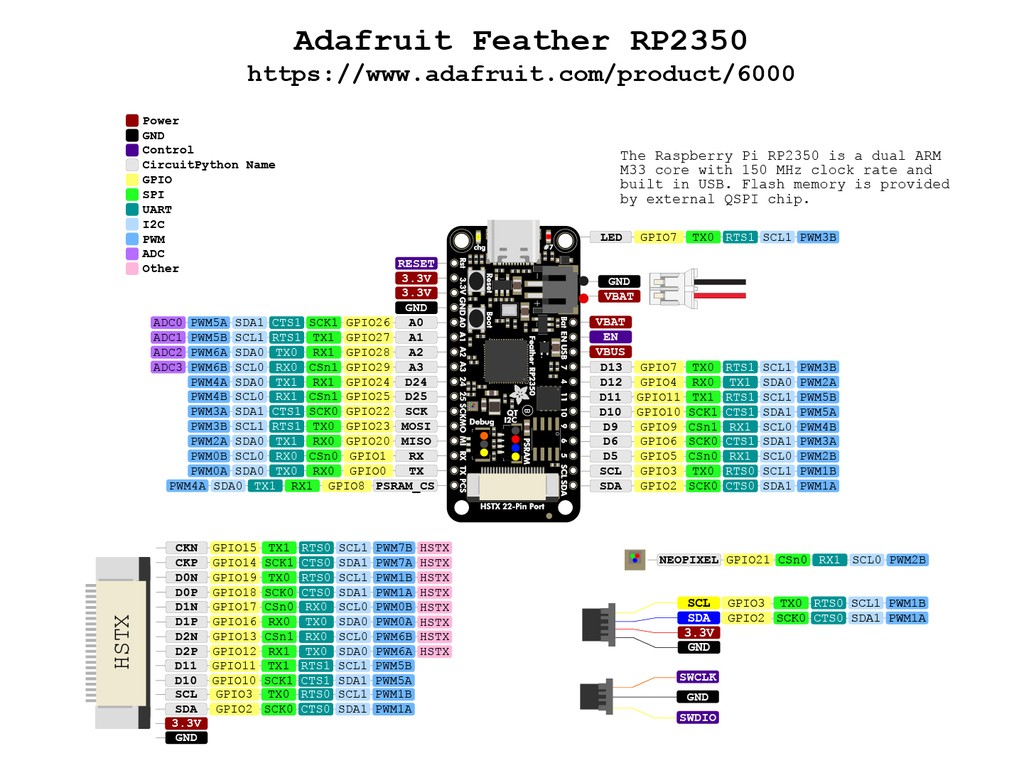

Pinout-Diagramm.

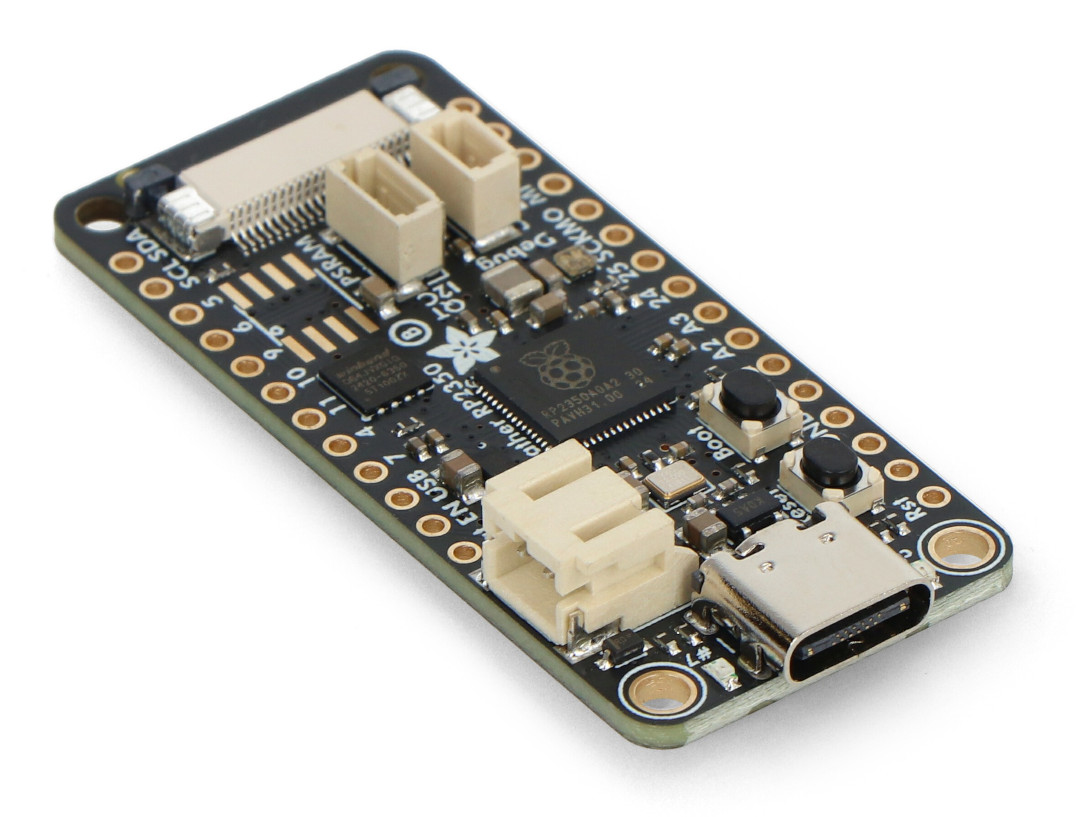

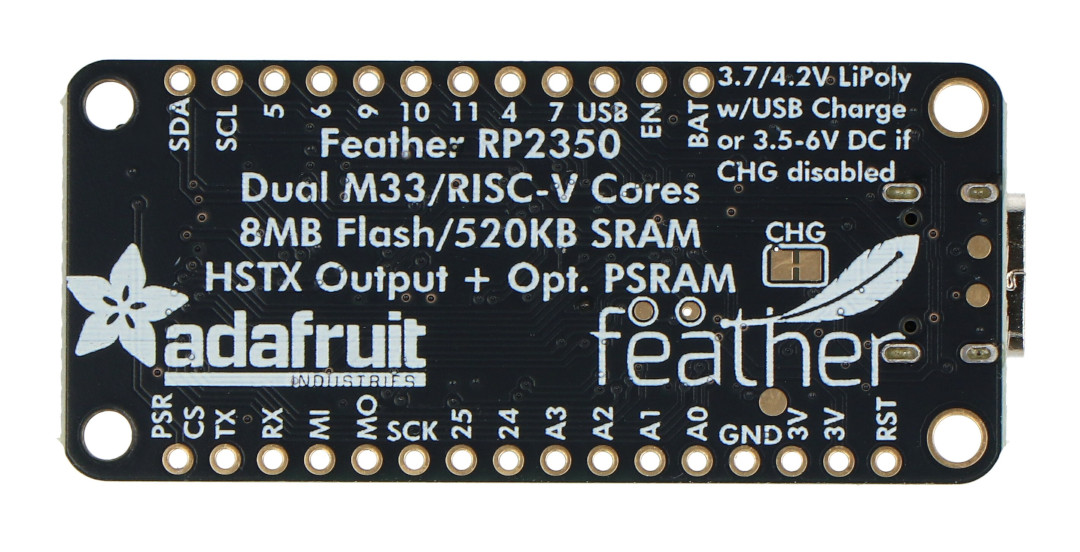

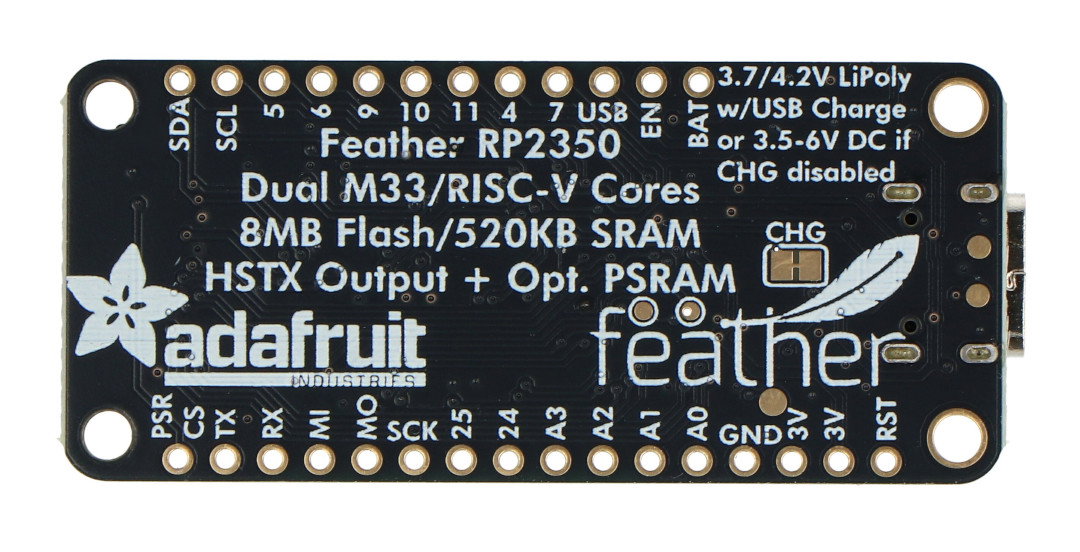

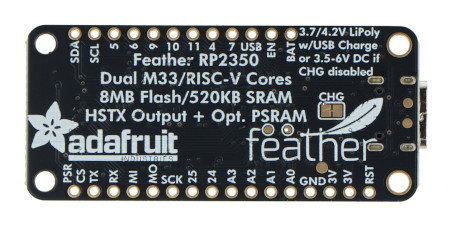

RP2350-Mikrocontroller-Platine.
Programmierung und Kompatibilität
Der Feather RP2350 unterstützt eine breite Palette von Programmierumgebungen: offizielles MicroPython, Adafruit CircuitPython mit voller Bibliotheksunterstützung, C/C++ und Arduino (inoffizielle, aber stabile Unterstützung). Der eingebaute UF2-Bootloader ermöglicht Firmware-Updates durch Ziehen von Dateien auf ein USB-Laufwerk, ohne dass zusätzliche Software installiert werden muss. Dank der Unterstützung zahlreicher Bibliotheken und Beispiele ist der Einstieg in die Arbeit mit dem Board extrem einfach und schnell.
Technische Daten des Feather RP2350 mit HSTX
- Mikrocontroller: RP2350, ARM Cortex M33 Dual-Core, 150 MHz
- RAM: 520 kB + 8 kB OTP
- Flash: 8 MB SPI QSPI
- GPIOS: 29 (einschließlich 4 ADCs)
- PWM: 24 Kanäle
- ADC: 4 x 12-Bit
- Kommunikation: 2x I2C, 2x SPI, 2x UART
- USB-Anschluss: USB Typ C
- Stromversorgung: 3,3 V (500 mA Regler), JST-PH Li-Pol
- Abmessungen: 50,8 x 22,8 x 7 mm
- Gewicht: 5 g
Inhalt des Kits
- 1x Adafruit Feather RP2350 HSTX
- 2x Goldpin-Stecker 1x16-polig
Der STEMMA QT-Anschluss auf dem Board ermöglicht eine einfache Integration von I2C-Sensoren ohne Löten.
