Die Platine ist nicht vollständig 1:1 kompatibel mit Arduino UNO Shields. Bitte lesen Sie vor dem Anschließen der Module die Pinbelegungsdokumentation .
Produktbeschreibung: NULA Max RP2350 – Arduino-kompatibles Entwicklungsboard – ohne Anschlüsse – verlötet 333351

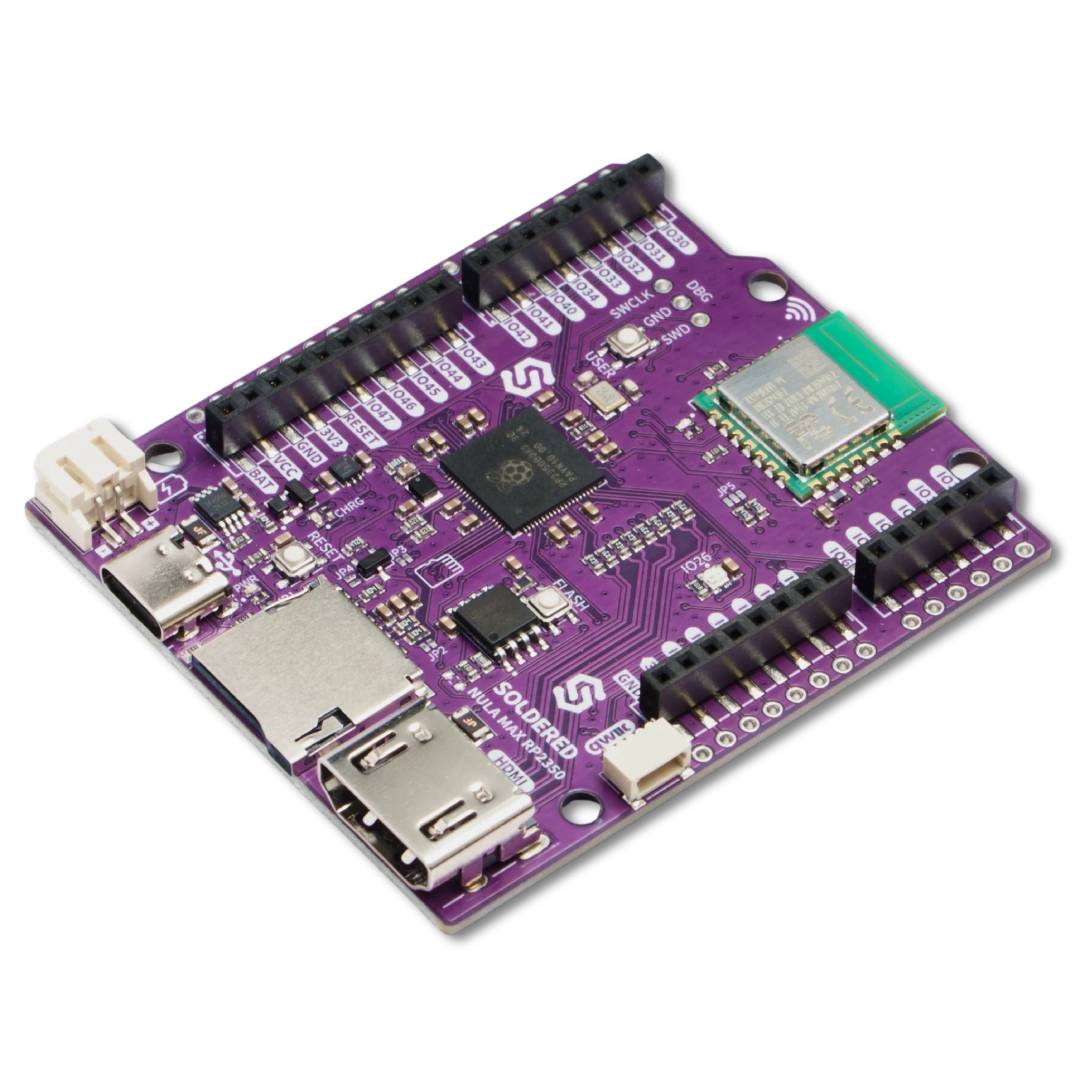

Das verlötete NULA Max RP2350 ist eine moderne Entwicklungsplattform für anspruchsvolle Embedded- und IoT-Projekte. Herzstück der Platine ist der RP2350B -Chip mit zwei ARM Cortex-M33-Kernen, 520 KB SRAM und fortschrittlichen Kommunikationsschnittstellen. Das Arduino-ähnliche Design ermöglicht einen komfortablen Zugriff auf die Pins, und die erweiterte Anschlussbelegung bietet Platz für bis zu 48 GPIO-Leitungen . Die Platine ist mit dem Raspberry Pi Radio Module 2 ausgestattet und bietet native WLAN- und Bluetooth- Konnektivität sowie einen HDMI/DVI- Ausgang zur Bildgenerierung ohne zusätzliche Grafikcontroller. Außerdem verfügt sie über einen microSD-Kartenleser, einen Qwiic /easyC-Anschluss zum schnellen Verbinden von I2C-Modulen und eine Ladeschaltung für einen 3,7-V-Li-Ion-Akku . Das NULA Max RP2350 eignet sich für professionelles Prototyping, Bildung, Automatisierung, Robotik und Datenvisualisierungssysteme.

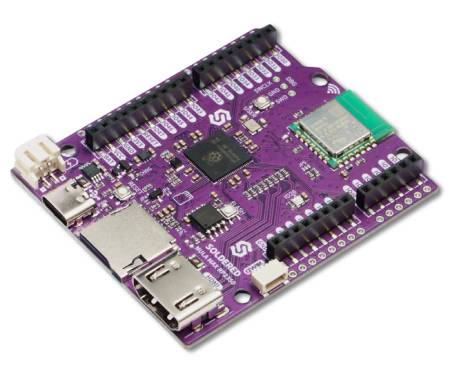

NULA Max RP2350 - Arduino-Format-Entwicklungsboard - ohne Anschlüsse - verlötet 333351.
Das NULA Max RP2350 Board ist mit einer umfangreichen Reihe von Kommunikationsschnittstellen und einer großen Anzahl von GPIO-Pins ausgestattet.
Hauptmerkmale der RP2350-Platine
- RP2350B Mikrocontroller : zwei ARM Cortex-M33 Kerne mit einer Taktfrequenz von 150 MHz
- Großer SRAM-Speicher : 520 kB RAM und 8 kB OTP-Speicher
- Drahtlose Konnektivität : Raspberry Pi Funkmodul 2 mit WLAN- und Bluetooth-Unterstützung
- HDMI/DVI-Ausgang : Fähigkeit zur direkten Bilderzeugung im PicoDVI-Standard
- Umfangreiche GPIO-Schnittstelle : Zugriff auf 30 bis 48 GPIO-Pins je nach Konfiguration
- Qwiic / easyC : Schnelles Verbinden von I2C-Modulen ohne Löten
- MicroSD-Kartenleser : Unterstützt Speicherkarten zur Daten- und Multimediaaufzeichnung.
- Akku-Stromversorgung : JST-Stecker für 3,7-V-Li-Ion-/Li-Polymer-Akkus mit integriertem Ladegerät
- USB Typ-C : Programmierung, Kommunikation und Stromversorgung mit einem Kabel
- Mehrere Umgebungen werden unterstützt : Arduino IDE, MicroPython, C++ und Rust
- Programmierbare Schnittstellen (PIOs) : Erstellung benutzerdefinierter Kommunikationsprotokolle
- Zusätzliche Funktionselemente : Reset-, Boot- und Benutzertasten sowie WS2812 RGB-Diode

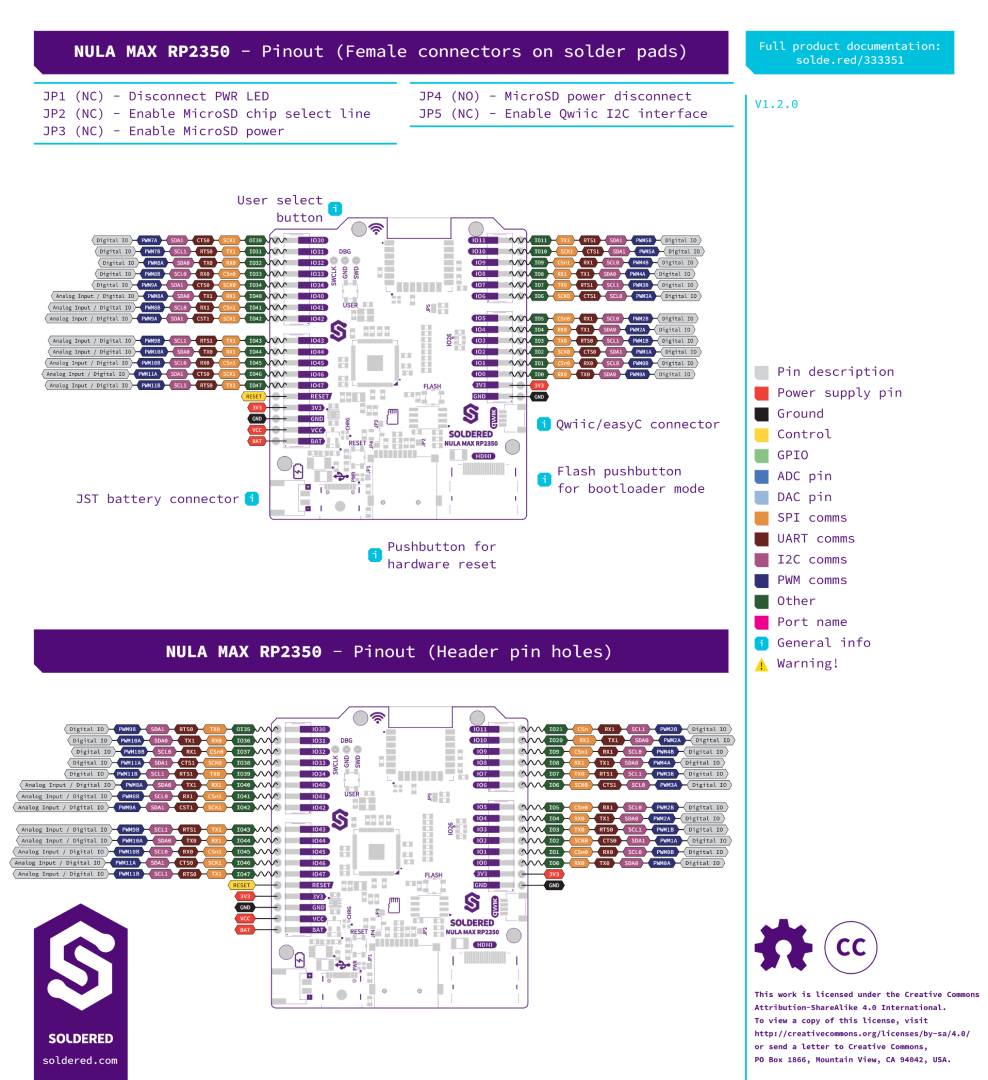

Pinbelegung und Kommunikationsschnittstellen im NULA Max RP2350
Das NULA Max RP2350 Board verfügt über umfangreiche Kommunikationsschnittstellen und zahlreiche GPIO-Pins. Je nach Konfiguration stehen 30 bis 48 GPIO-Leitungen zur Verfügung, sodass Sie mehrere Peripheriegeräte und Erweiterungsmodule gleichzeitig ansteuern können. Das Board bietet zwei UART-Schnittstellen, zwei SPI-Controller, zwei I2C-Busse und 24 PWM-Kanäle . Zusätzlich verfügt es über 12-Bit-ADC-Eingänge mit einem Bereich von 0 V bis 3,3 V , die die Anbindung analoger Sensoren und Messsysteme ermöglichen. Der Qwiic/easyC-Anschluss erlaubt den schnellen Anschluss kompatibler Module ohne Löten. Die Pinbelegung ist Arduino -ähnlich; das Board ist jedoch nicht 1:1 mit Arduino UNO Shields kompatibel .

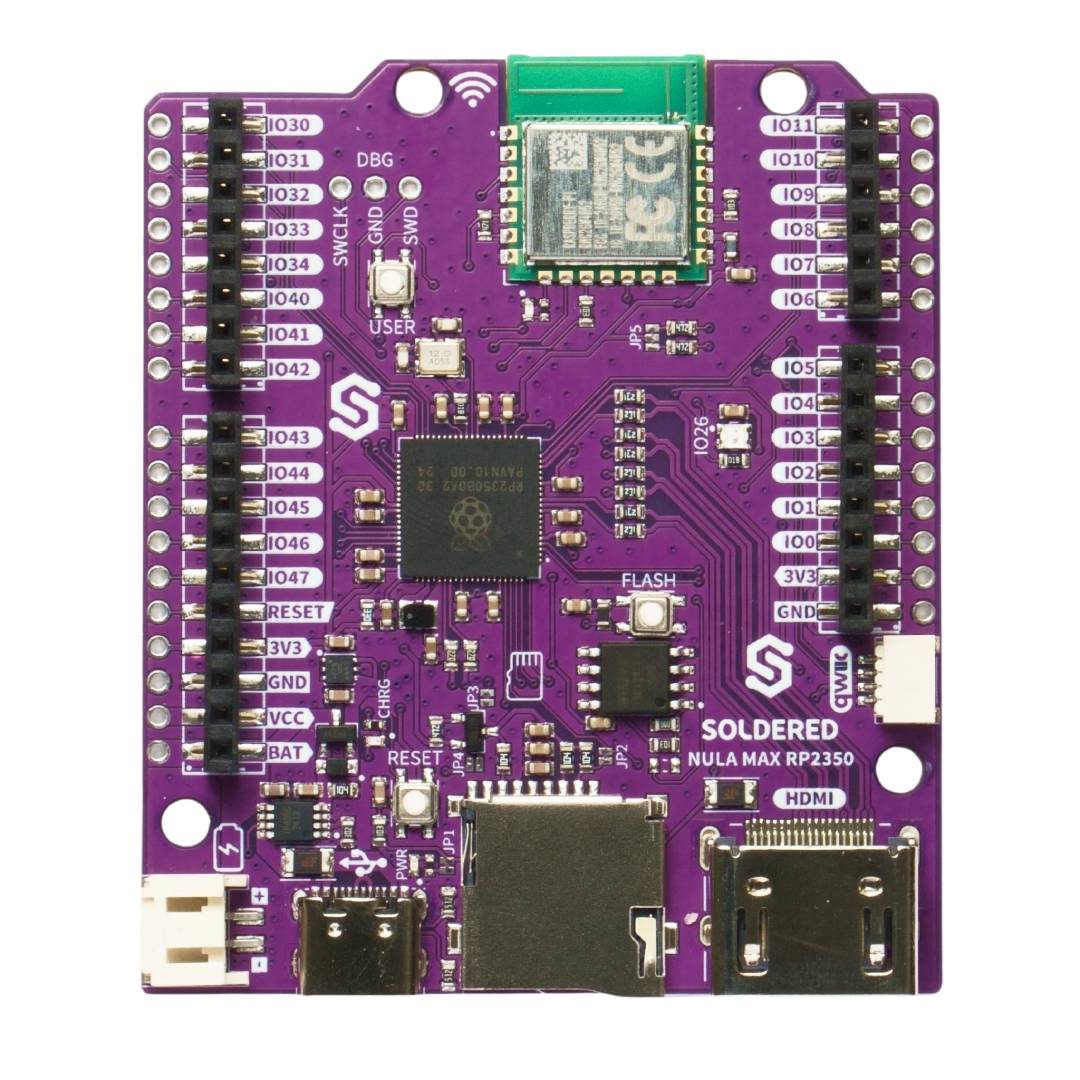

Die Pins sind in einer Arduino-ähnlichen Anordnung angeordnet.
Der verwendete Qwiic/easyC-Anschluss ermöglicht den schnellen Anschluss von Sensoren und I2C-Modulen ohne Löten.
Programmierung des NULA Max RP2350 Boards
Das NULA Max RP2350 ist für die einfache Programmierung durch Anfänger und Fortgeschrittene konzipiert. Das Board unterstützt gängige Umgebungen wie die Arduino IDE, MicroPython, C++ und Rust , wodurch sich die Programmiersprache problemlos an die Projektanforderungen anpassen lässt. Die Arduino IDE verwendet das offizielle Raspberry Pi RP2040/RP2350-Paket von Earle Philhower. Nach der Installation des entsprechenden Pakets kann das Modell NULA RP2350 von Soldered Electronics direkt aus der Liste der verfügbaren Boards ausgewählt werden . Die Programmierung erfolgt über einen USB-Typ-C -Anschluss mit dem nativen USB-Anschluss des Mikrocontrollers. Das Board unterstützt außerdem den BOOTSEL-Modus, der eine einfache Software-Wiederherstellung oder manuelle Firmware-Aktualisierungen ermöglicht.
| Technische Daten des NULA Max RP2350 | |
|---|---|
| Mikrocontroller | RP2350B |
| Kerne | 2 x ARM Cortex-M33 |
| Zeiterfassung | 150 MHz |
| SRAM-Speicher | 520 kB |
| OTP-Speicher | 8 kB |
| Drahtlose Verbindung | WLAN + Bluetooth |
| GPIO | von 30 Pins auf 48 Pins |
| UART | 2 |
| SPI | 2 |
| I2C | 2 |
| PWM | 24 Kanäle |
| ADC | 12 Bit, 0 V bis 3,3 V |
| Videoausgang | HDMI / PicoDVI |
| USB-Anschluss | USB Typ-C |
| Kartenleser | microSD |
| Stromversorgung | USB Typ C oder Li-Ion/Li-Polymer-Akku mit 3,7 V |
| GPIO-Logik | 3,3 V |
| Zusätzliche Elemente | WS2812 RGB-Diode, RESET, BOOTSEL, USER |
| Programmierkompatibilität | Arduino IDE, MicroPython, C++, Rust |
| Befestigungslöcher | kompatibel mit M3-Schrauben |
| Abmessungen | 69 x 58,5 mm |
