Produktbeschreibung: RP2350-One - Entwicklungsboard mit RP2350A Mikrocontroller - Waveshare 29453.
Das P2350-One ist ein modernes MCU-Board, das auf dem RP2350A-Chip des Raspberry Pi basiert. Es verfügt über eine einzigartige Dual-Core-Architektur, die ARM Cortex-M33 und Hazard 3 RISC-V Prozessoren kombiniert, mit einer Taktrate von bis zu 150 MHz, die auch für anspruchsvolle Projekte ausreichend Rechenleistung bietet. Das Board verfügt über einen integrierten USB-Typ-A-Anschluss, der für den Plug-and-Play-Betrieb bereit ist und zusätzliche Kabel überflüssig macht. Mit 29 Multifunktions-GPIO-Pins und 12 programmierbaren PIOs können Sie externe Geräte einfach steuern und eigene Peripheriegeräte erstellen. Der RP2350-One unterstützt stromsparende Modi (Sleep und Dormant) und ist damit sehr energieeffizient. Die RGB-LED des WS2812 ermöglicht die Statusanzeige ohne zusätzliche Komponenten. Die kompakte Bauweise und die speziellen Pinbelegungen machen das Board ideal für SMD-Projekte und die Integration in Standardgeräte.

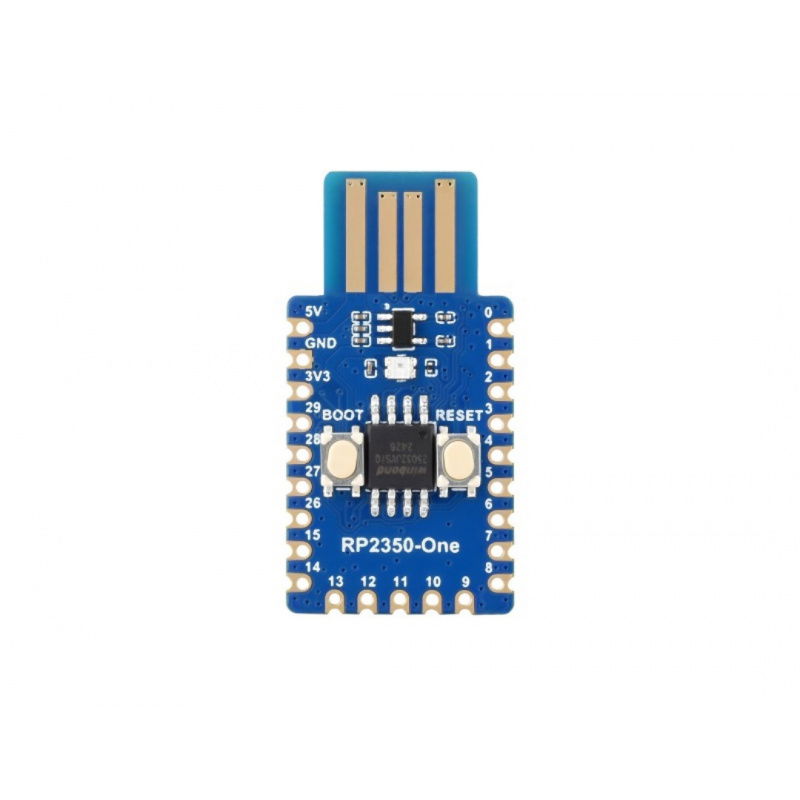

RP2350-One Entwicklungsboard mit RP2350A Mikrocontroller - Waveshare 29453.
Das P2350-One ist ein modernes MCU-Board, das auf dem RP2350A-Chip des Raspberry Pi basiert.Besondere Merkmale
- Leistungsstarker Mikrocontroller: eine Kombination aus Dual-Core ARM Cortex-M33 und Dual-Core Hazard 3 RISC-V mit einem Takt von bis zu 150 MHz sorgt für hohe Rechenleistung
- Eingebauter USB-Typ-A-Anschluss auf der Platine: sofort einsatzbereit, ohne dass zusätzliche Kabel benötigt werden
- Großzügiger Speicher: 4 MB Flash und 520 kB SRAM ermöglichen umfangreiche Projekte
- Große Auswahl an Schnittstellen: 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADC und 16 PWM Kanäle
- Programmierbare PIO: 12 Zustandsautomaten, mit denen Sie Ihre eigenen Peripheriegeräte und Funktionen erstellen können
- Erweiterte GPIOs: 29 Multifunktionspins für den flexiblen Anschluss von Sensoren und Modulen
- Energieeffiziente Betriebsmodi: Sleep- und Dormant-Funktionen minimieren den Stromverbrauch

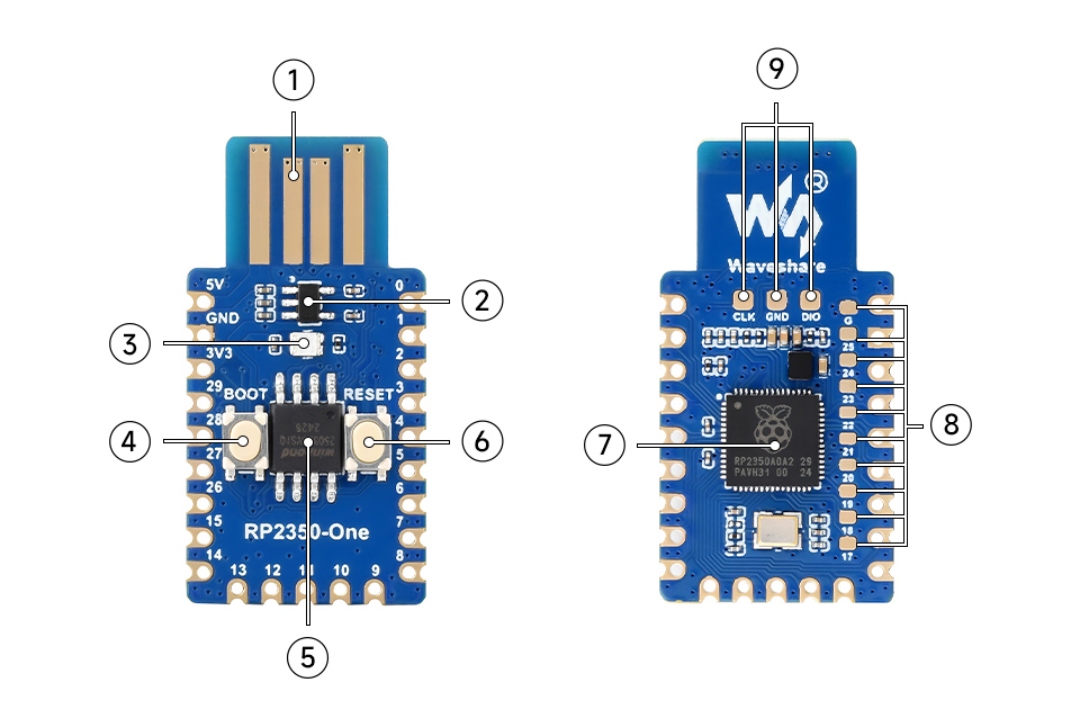

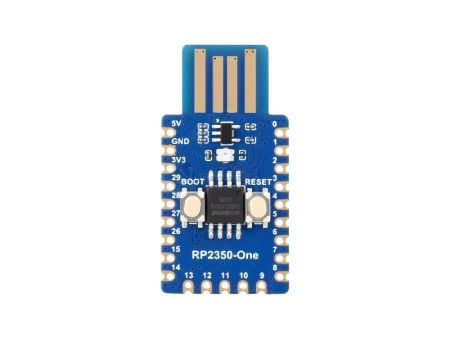

Anordnung der Komponenten auf dem RP2350-One Board
- USB Typ A PCB-Anschluss
- LDO-Regler RT9013-33GB 3,3 V / 500 mA
- WS2812 RGB-LED
- Boot-Taster
- Flash-Speicher NOR 4 MB W25Q32JVSSIQ
- Reset-Taster
- Mikrocontroller RP2350A
- RP2350A-Leitungspins (10 Lötpunkte, einschließlich 9 GPIO-Leitungen)
- Debug-Anschlüsse (CLK, GND, DIO)
Anordnung der Komponenten auf der Platine.
Es verfügt über eine einzigartige Dual-Core-Architektur, die ARM Cortex-M33 und Hazard 3 RISC-V Prozessoren mit einem Takt von bis zu 150 MHz kombiniert.Technische Daten des Boards
- Mikrocontroller: RP2350A
- Prozessor: Dual-Core ARM Cortex-M33 und Dual-Core Hazard 3 RISC-V
- Taktung: bis zu 150 MHz
- Speicher:
- Flash: 4 MB
- SRAM: 520 kB
- GPIO: 29 Multi-Funktions-Pins
- Programmierbare PIO: 12 Zustandsautomaten
- Schnittstellen: 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADC, 16x PWM
- USB-Anschlüsse: USB Typ A (Host/Gerät)
- Energiesparmodi: Sleep, Dormant
- LED: RGB WS2812
- Abmessungen: 18 x 25,5 mm
Inhalt des Kits
- 1x RP2350-One Entwicklungsplatine
