Produktbeschreibung: RP2350-CAN - Entwicklungsboard mit RP2350A Mikrocontroller - XL2515 - Waveshare 30945
Das RP2350-CAN Board bietet mit seiner Dual-Core ARM Cortex-M33 und Hazard 3 RISC-V Architektur, die mit bis zu 150 MHz arbeiten kann, außergewöhnliche Fähigkeiten. Es verfügt über 520 kB SRAM und 4 MB On-Board-Flash-Speicher, was eine große Programm- und Datenspeicherung ermöglicht. Der integrierte CAN-Controller XL2515 unterstützt zusammen mit dem Transceiver SIT65HVD230 die CAN V2.0B-Spezifikation mit bis zu 1 Mbit/s und ermöglicht die Übertragung von Standard-, Extended- und Remote-Frames. Mit einem USB-Typ-C-Anschluss, Drag-and-Drop-Programmierung und Kompatibilität mit dem Raspberry Pi Pico bietet das Board eine ideale Plattform für Rapid Prototyping und fortgeschrittene CAN-Kommunikationsprojekte.

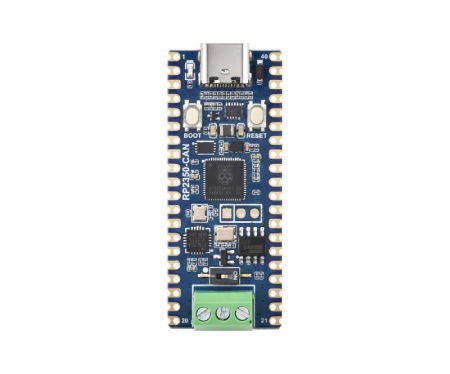

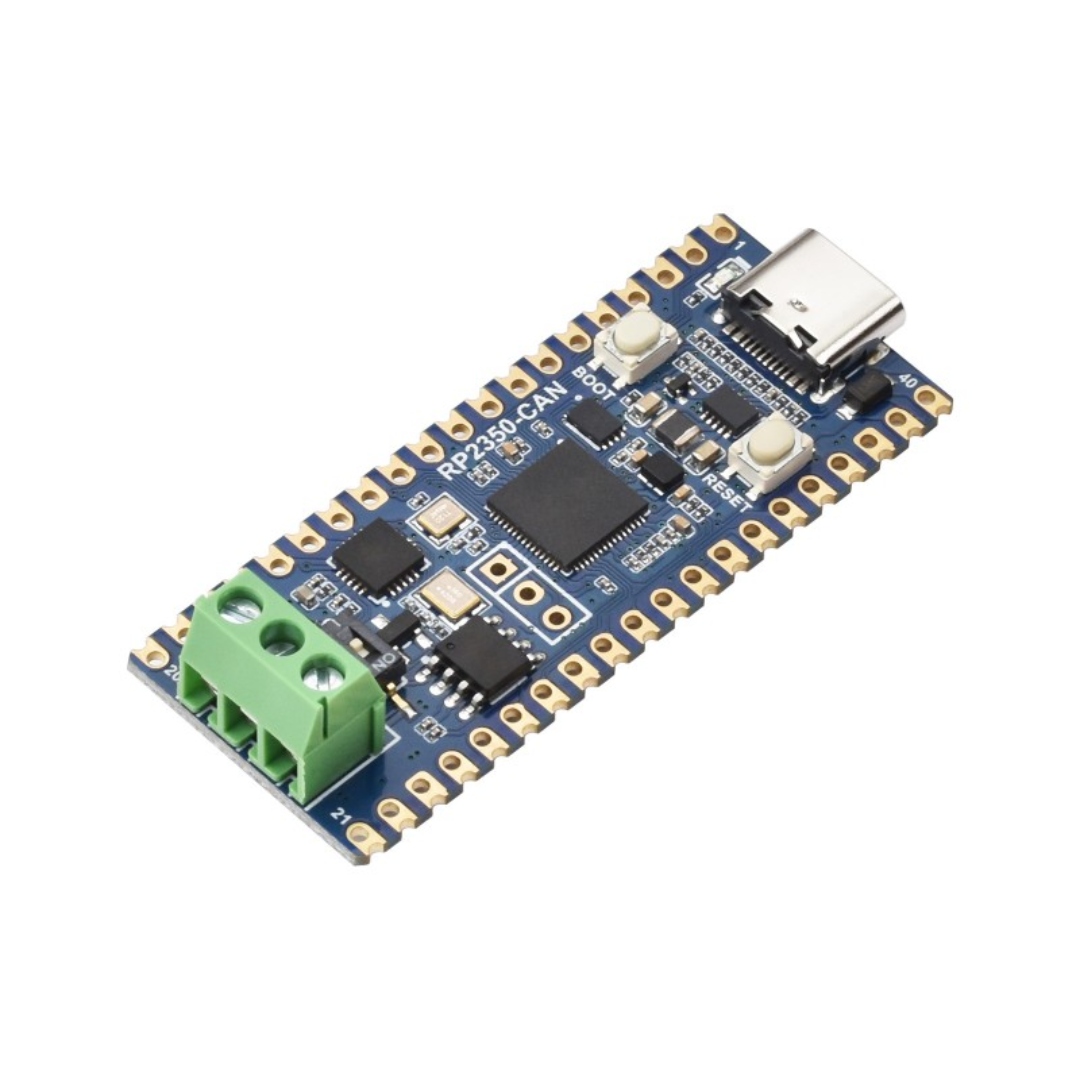

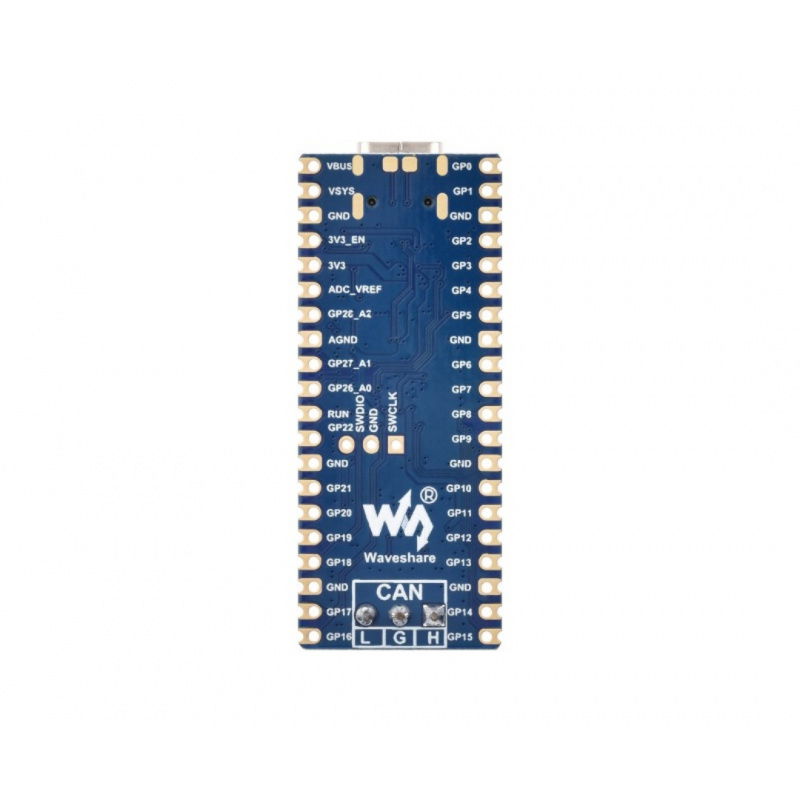

RP2350-CAN Entwicklungsboard mit RP2350A Mikrocontroller - XL2515 - Waveshare 30945.
Das RP2350-CAN Board bietet mit seiner Kombination aus ARM Cortex-M33 und Hazard 3 RISC-V Prozessoren außergewöhnliche Möglichkeiten.Besondere Merkmale
- Leistungsstarker Mikrocontroller: Kombination aus zwei ARM Cortex-M33-Kernen und zwei Hazard 3 RISC-V-Kernen, die mit bis zu 150 MHz laufen
- Erweiterte CAN-Kommunikation: integrierter XL2515-Controller, der den CAN V2.0B-Standard mit Übertragungsgeschwindigkeiten von bis zu 1 Mbps unterstützt
- Umfangreicher Speicher: 520 kB SRAM und 4 MB Flash-Speicher für Programm- und Datenspeicherung
- USB-Typ-C-Anschluss: für Stromversorgung und Programmierung, kompatibel mit USB-1.1-Geräten im Host- und Slave-Modus
- Breite Palette an Schnittstellen: 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADC und 16 PWM Kanäle für umfangreiche Projekte
- Flexible Programmierung: C/C++- und MicroPython-Unterstützung, einfacher Drag-and-Drop-Code-Upload über USB
- Vielseitige GPIO: 26 konfigurierbare Pins zur Steuerung von Peripheriegeräten und Erweiterungen

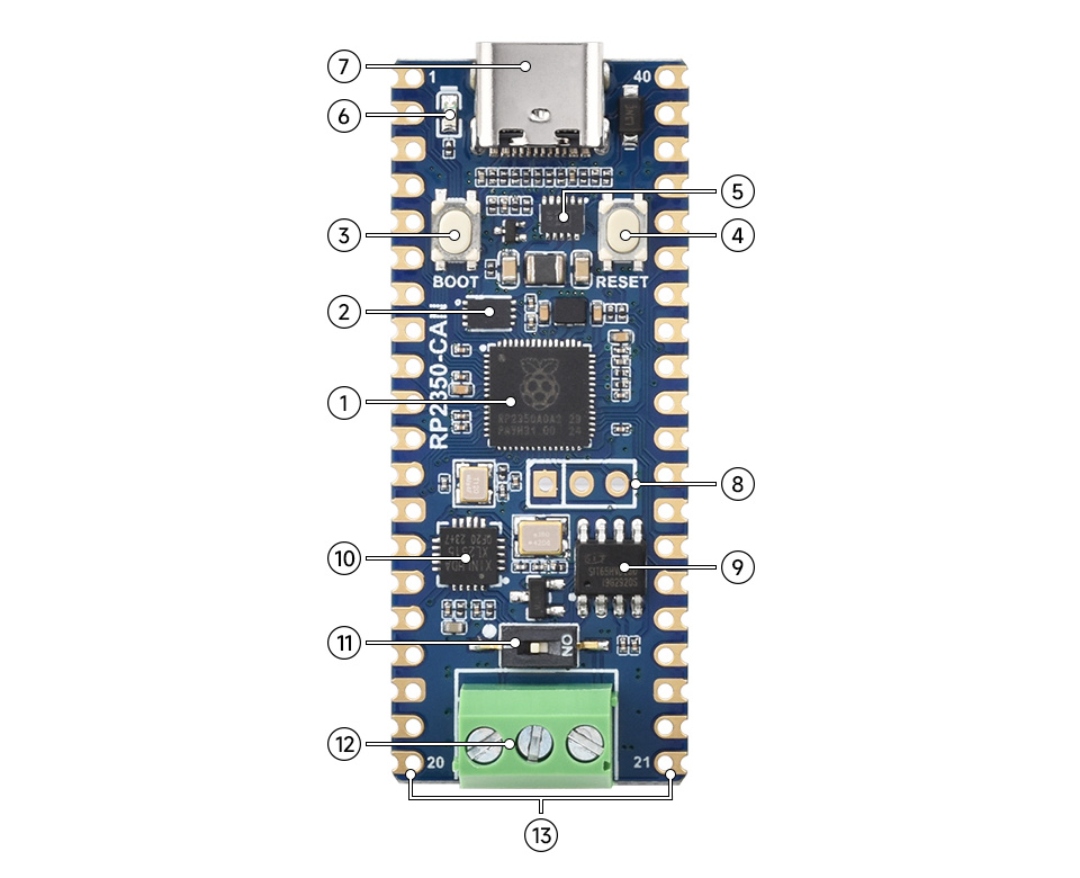

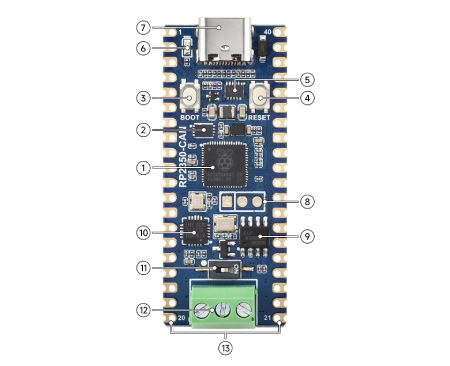

Anordnung der Komponenten auf der Platine
- RP2350A-Mikrocontroller
- P25Q32SH-UXH-IR
- BOOT-Taste
- RESET-Taster
- MP28164 Sender
- Benutzer-LED
- USB-Typ-C-Anschluss
- Debug-Anschlüsse
- CAN-Transceiver
- CAN-Steuerung
- Möglichkeit, den 120-Ω-Widerstand ein- oder auszuschalten
- CAN-Schraubanschluss
- GPIO

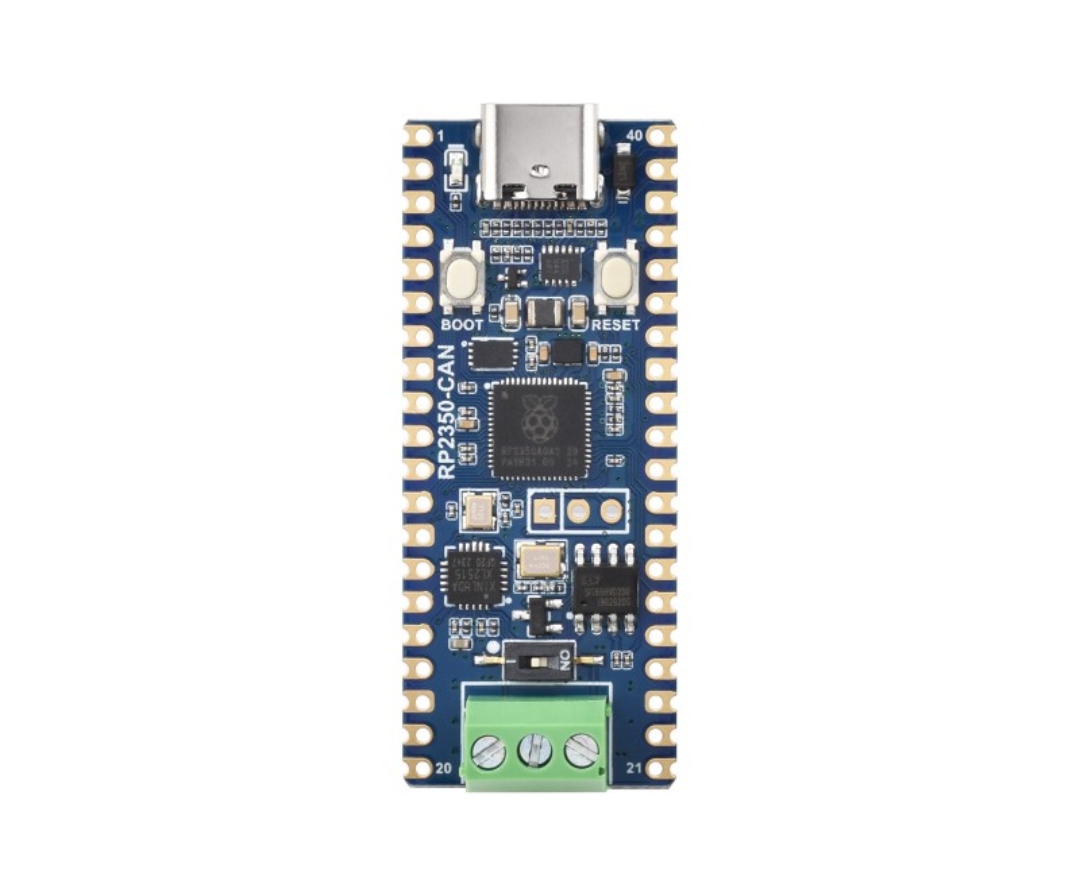

Layout der Komponenten auf dem RP2350-CAN Board.
Das Board bietet eine ideale Plattform für Rapid Prototyping und fortgeschrittene CAN-Kommunikationsprojekte.Technische Daten der Platine
- Mikrocontroller: Raspberry Pi RP2350A
- Prozessor: Dual-Core ARM Cortex-M33 + Dual-Core Hazard 3 RISC-V
- Maximale Taktung: bis zu 150 MHz
- Flash-Speicher: 4 MB
- SRAM: 520 kB
- Schnittstellen: 2x SPI, 2x I2C, 2x UART, 4x ADC 12-bit, PWM: 16 Kanäle, GPIO (26 multifunktionale konfigurierbare Pins)
- CAN-Steuerung
- Controller: XL2515
- Sendeempfänger: SIT65HVD230
- Kommunikationsgeschwindigkeit: bis zu 1 Mbps
- Unterstützte Frames: Standard, Extended und Remote
- Stromversorgung
- Anschluss: USB Typ C
- Stromversorgungsmodul: DC-DC-Abwärtswandler MP28164
- Energiesparmodi: Schlaf und Ruhezustand
- Zusätzliche Funktionen: integrierte Uhr und Timer, Temperatursensor, USB-Programmierung per Drag-and-Drop
- Abmessungen: 51 x 21 mm
Inhalt des Kits
- RP2350-CAN-Platine
