Produktbeschreibung: RP2350-LCD-0.96 - Entwicklungsboard mit RP2350A Mikrocontroller und 0.96'' LCD Display - Waveshare 28822
Das RP2350-LCD-0.96 ist ein leistungsstarkes, kompaktes Pico-Entwicklungsboard, das auf dem Raspberry Pi RP2350A Mikrocontroller basiert. Das Board bietet eine Vielzahl von digitalen Schnittstellen, C/C++ und MicroPython Unterstützung. Es verfügt über ein 0,96-Zoll-IPS-Display mit einer Auflösung von 160 x 80 Pixeln und 65.000 Farben, auf dem Informationen klar und optisch ansprechend dargestellt werden können. In Kombination mit einer Anschlussbuchse für einen Lithium-Ionen-Akku (MX1.25) kann das RP2350-LCD-0.96 als tragbares Gerät fungieren und gleichzeitig den Akku laden und das Board mit Strom versorgen.

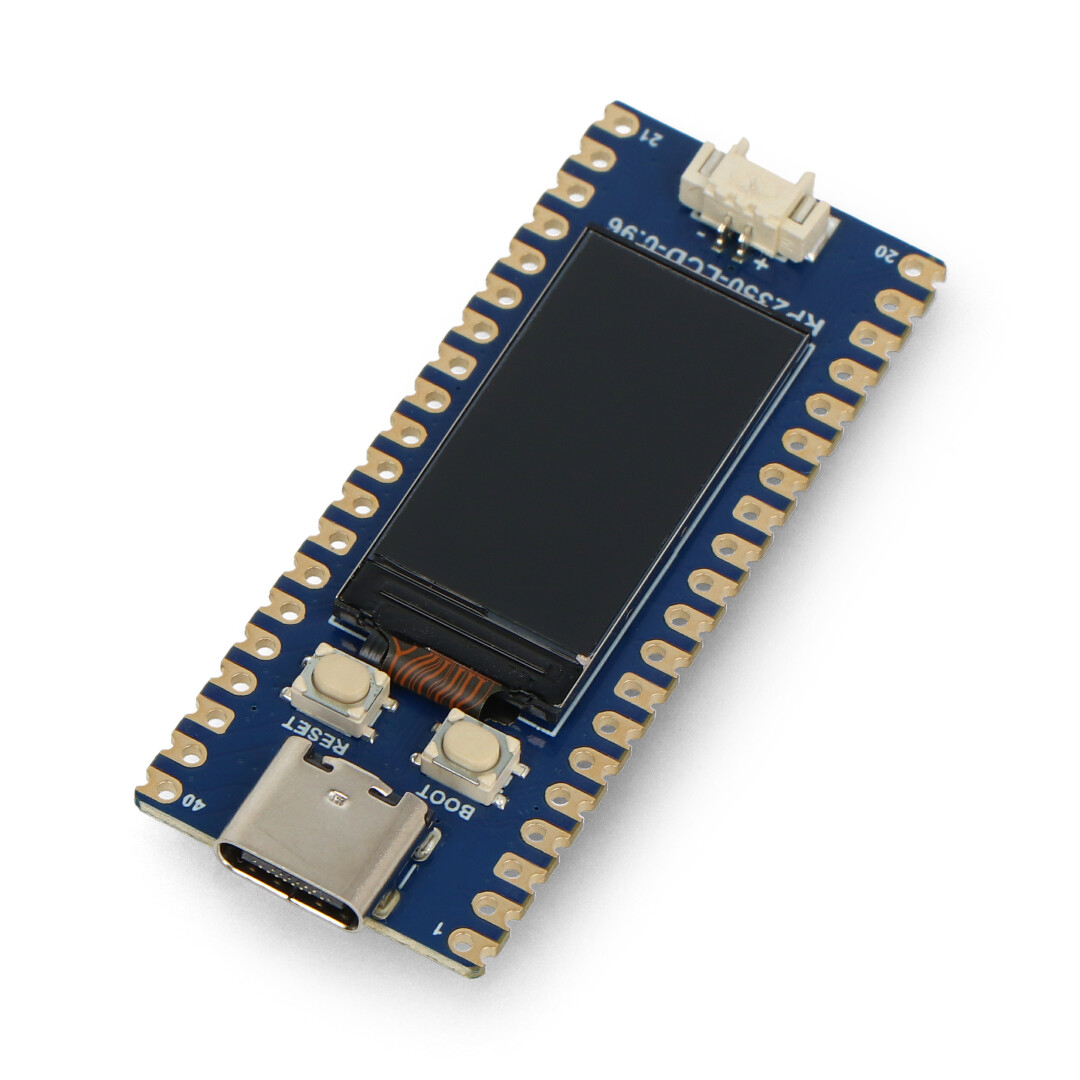

RP2350-LCD-0.96 - Entwicklungsplatine mit RP2350A Mikrocontroller und 0,96'' LCD-Display - Waveshare 28822.
Besondere Merkmale
- Leistungsstarker Mikrocontroller: Kombination aus Dual-Core ARM Cortex-M33 und Dual-Core Hazard 3 RISC-V, getaktet mit bis zu 150 MHz
- 0,96" IPS-Farbdisplay: Auflösung 160 x 80 Pixel, 65.000 Farben, ideal für die Datenvisualisierung und die Entwicklung von Benutzeroberflächen
- Unterstützung von Lithiumbatterien: kann das Board über den MX1.25-Anschluss aufladen und mit Strom versorgen
- Reichhaltige digitale Schnittstellen: 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADC, 16x PWM
- Programmierbare PIO: 12 Zustandsautomaten für benutzerdefinierte Peripheriegeräte und benutzerdefinierte Funktionen
- USB-Typ-C-Anschluss: für Programmierung und Stromversorgung, unterstützt USB 1.1 Host- und Device-Modi
- Energieeffizienz: Unterstützung von Sleep- und Dormant-Modi zur Reduzierung des Stromverbrauchs
- Kompaktes Design: das Modul lässt sich leicht auf SMD-Platinen installieren
- RGB-LED WS2812: ermöglicht die Anzeige des Board-Status über programmierbare LEDs

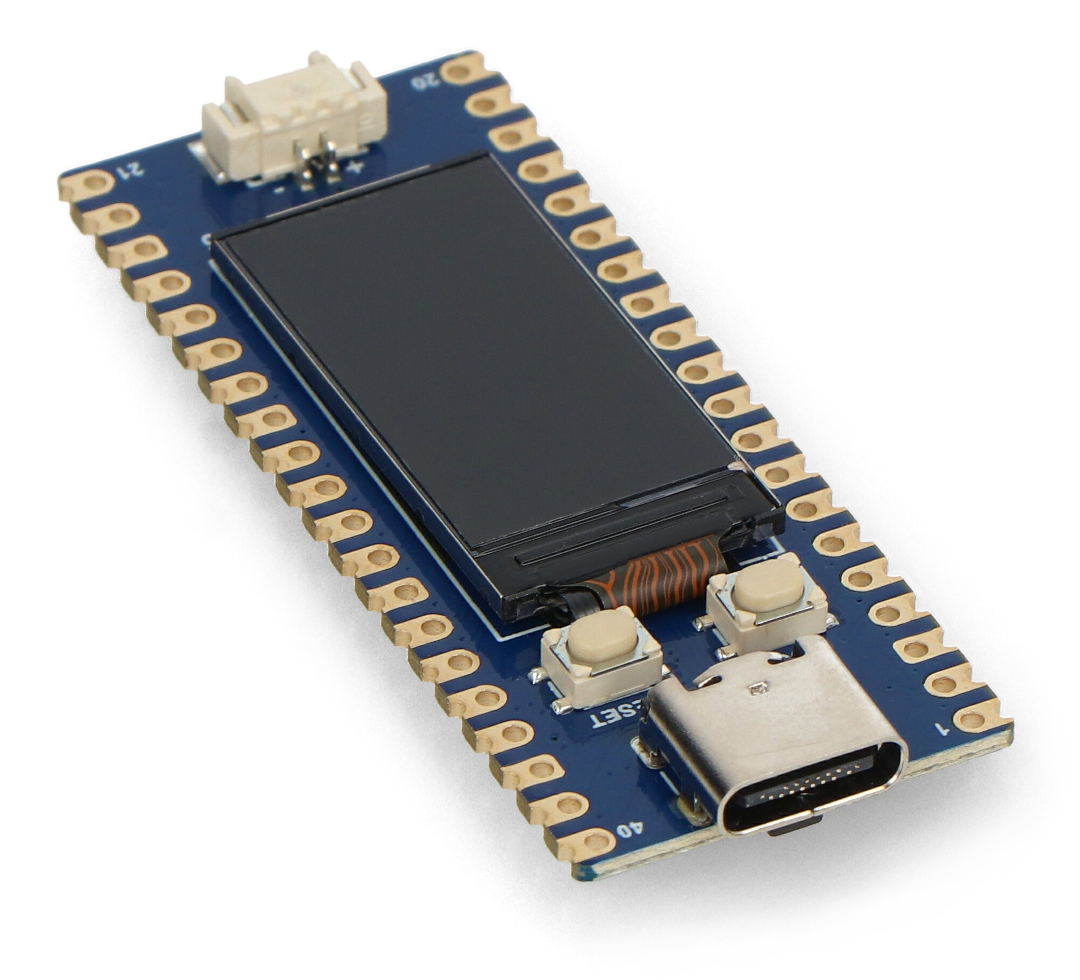

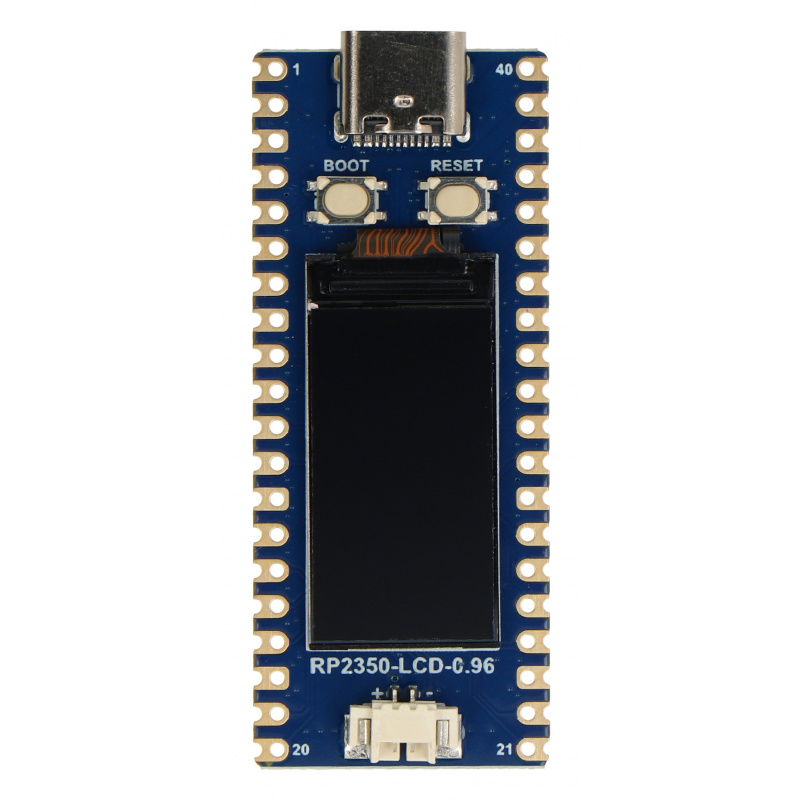

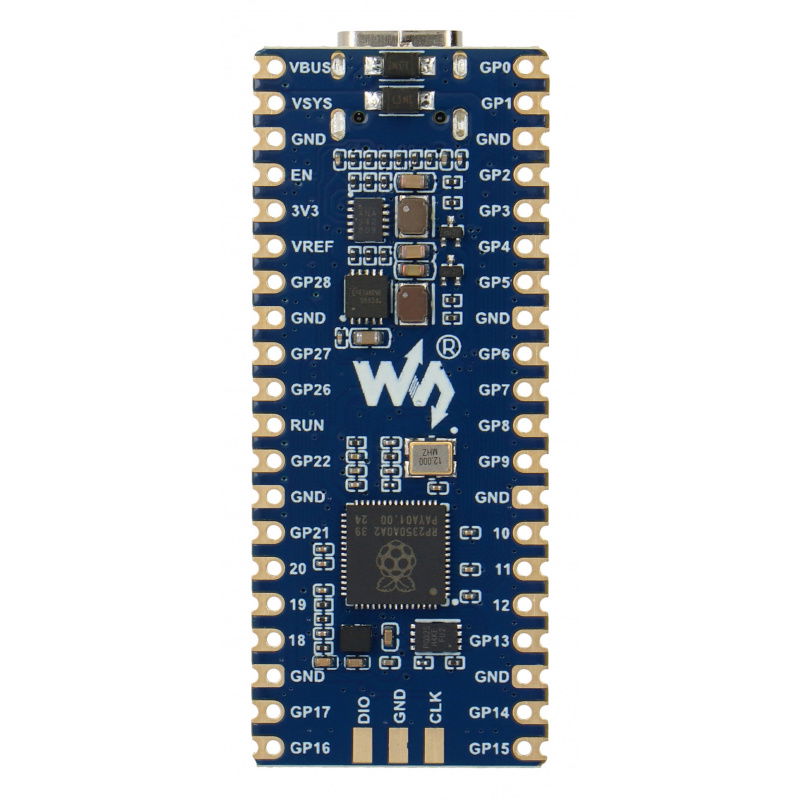

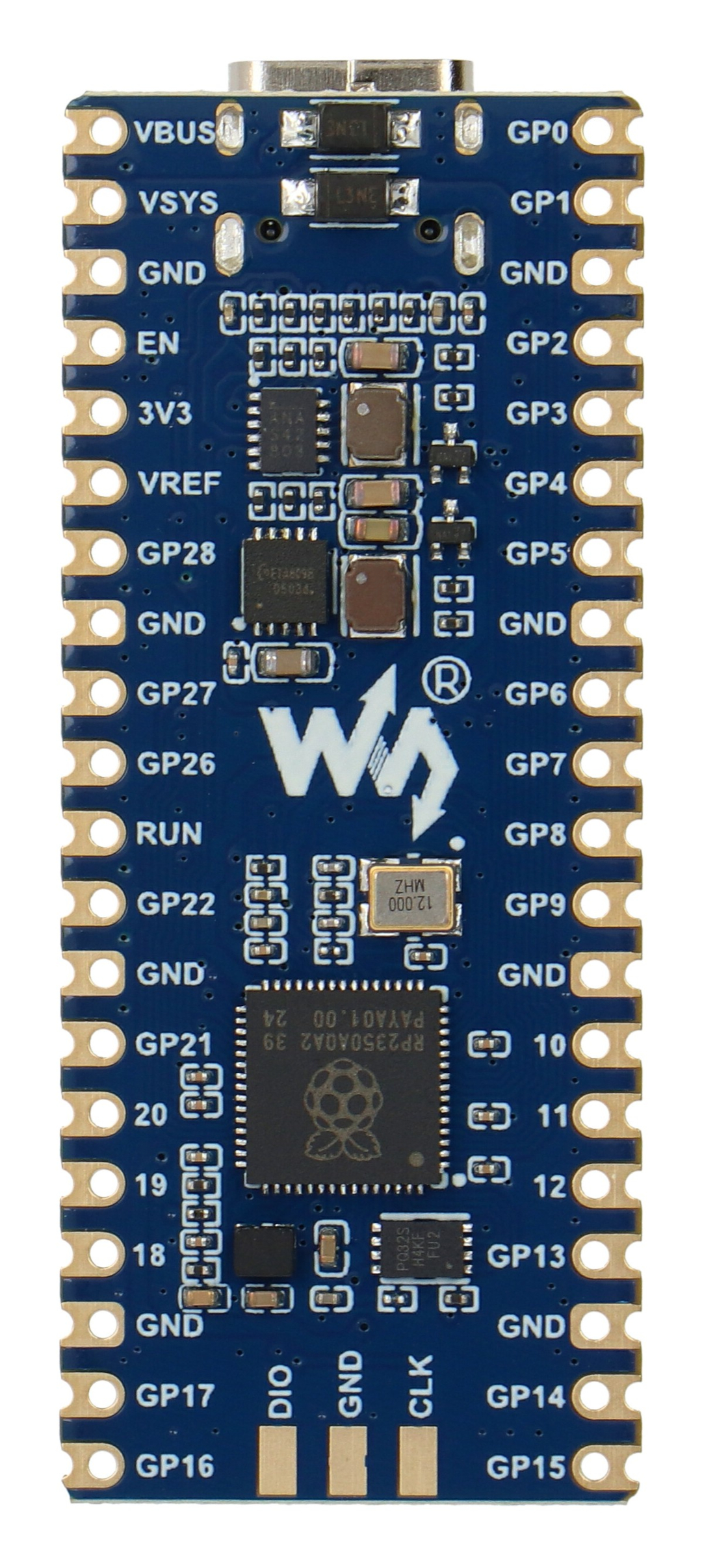

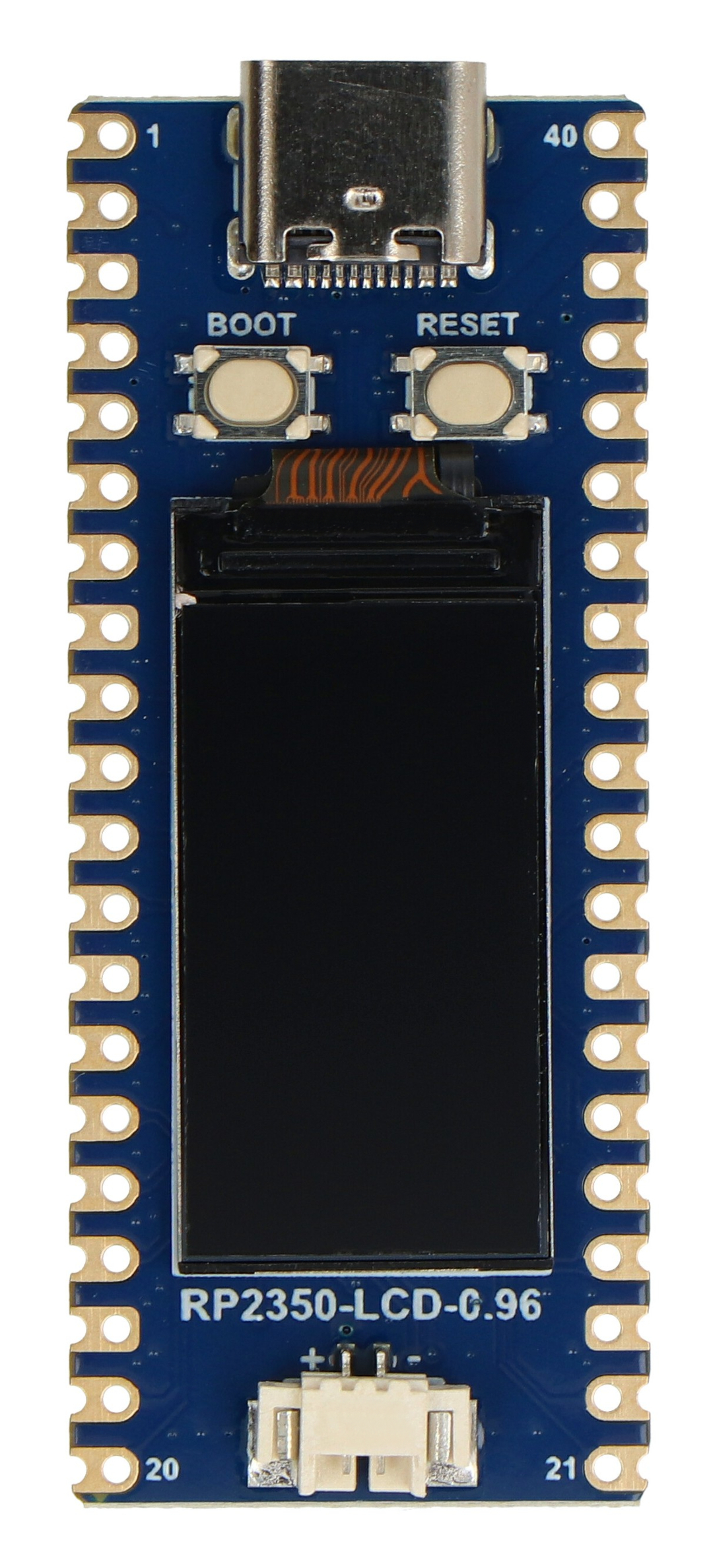

Leiterplattenlayout RP2350-LCD-0.96
- USB Typ C
- Boot-Taster
- Reset-Taster
- IPS-Display
- Li-Ion 3,7 V Akku-Anschluss
- MP28164 - DC-DC-Wandler mit Aufwärtswandler
- ETA6096 - Batterielade-Management-Schaltung
- RP2350A Mikrocontroller
- P25Q32SH-UXH Speicher
- Testpunkte für die Fehlersuche
Die kompakte Bauweise trägt dazu bei, dass das Modul einfach auf SMD-Platten montiert werden kann.
Technische Daten der Platine
- Mikrocontroller: Raspberry Pi RP2350A
- Prozessor: Dual-Core ARM Cortex-M33 + Dual-Core Hazard 3 RISC-V
- Maximale Taktung: bis zu 150 MHz
- Flash-Speicher: 4 MB
- SRAM: 520 kB
- Schnittstellen: 2x SPI, 2x I2C, 2x UART, 4x ADC 12-bit, PWM: 16 Kanäle, GPIO (26 multifunktionale konfigurierbare Pins)
- Display: 0,96-Zoll-IPS, 160 x 80 px, 65K Farben
- Stromversorgung: USB Typ C, 3,7-V-Lithium-Batterie, DC-DC MP28164
- Zusätzliche Features: eingebaute Uhr und Timer, Temperatursensor, Drag-and-Drop-Programmierung über USB
- Abmessungen: 21 x 51 mm
Inhalt des Kits
- 1x RP2350-LCD-0.96 Entwicklungsplatine
